直流回路54【電験3種 理論】温度係数のある抵抗の並列合成の変化率を求める！平成23年度 A問題5 完全解説

今回は平成23年度 理論科目 A問題5を解説します。温度係数α₁の抵抗器A（R₁）と温度係数0の抵抗器B（R₂）を並列接続し、20℃と21℃での並列抵抗の変化率(r₂₁−r₂₀)/r₂₀を求める問題です（令和4年度下期A問題7と同一）。

並列抵抗はr＝R₁R₂/(R₁+R₂)。21℃ではAの抵抗がR₁(1+α₁)に増え、Bは変わりません。両者の比を取って整理すると変化率が求まります。

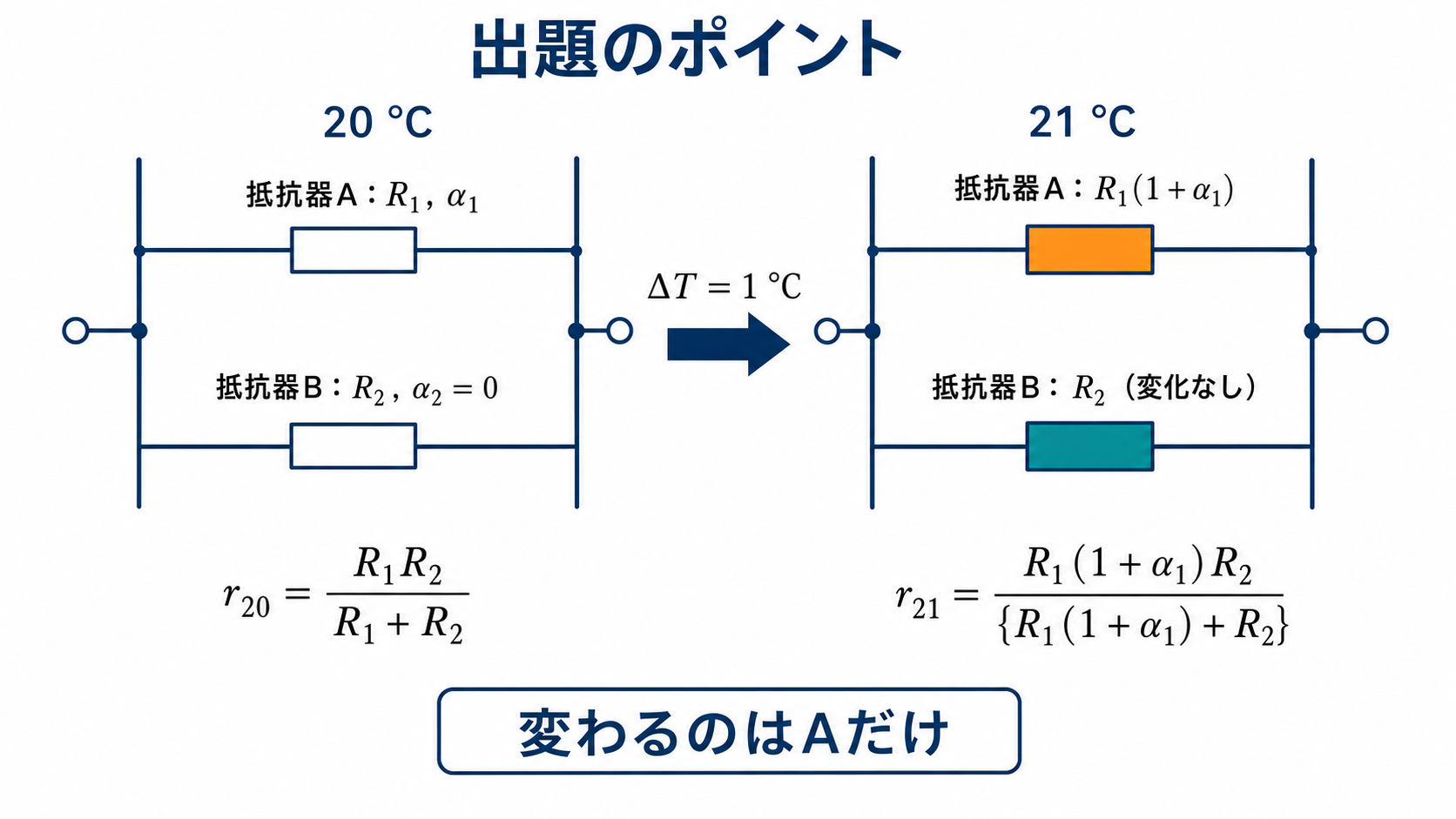

出題のポイント

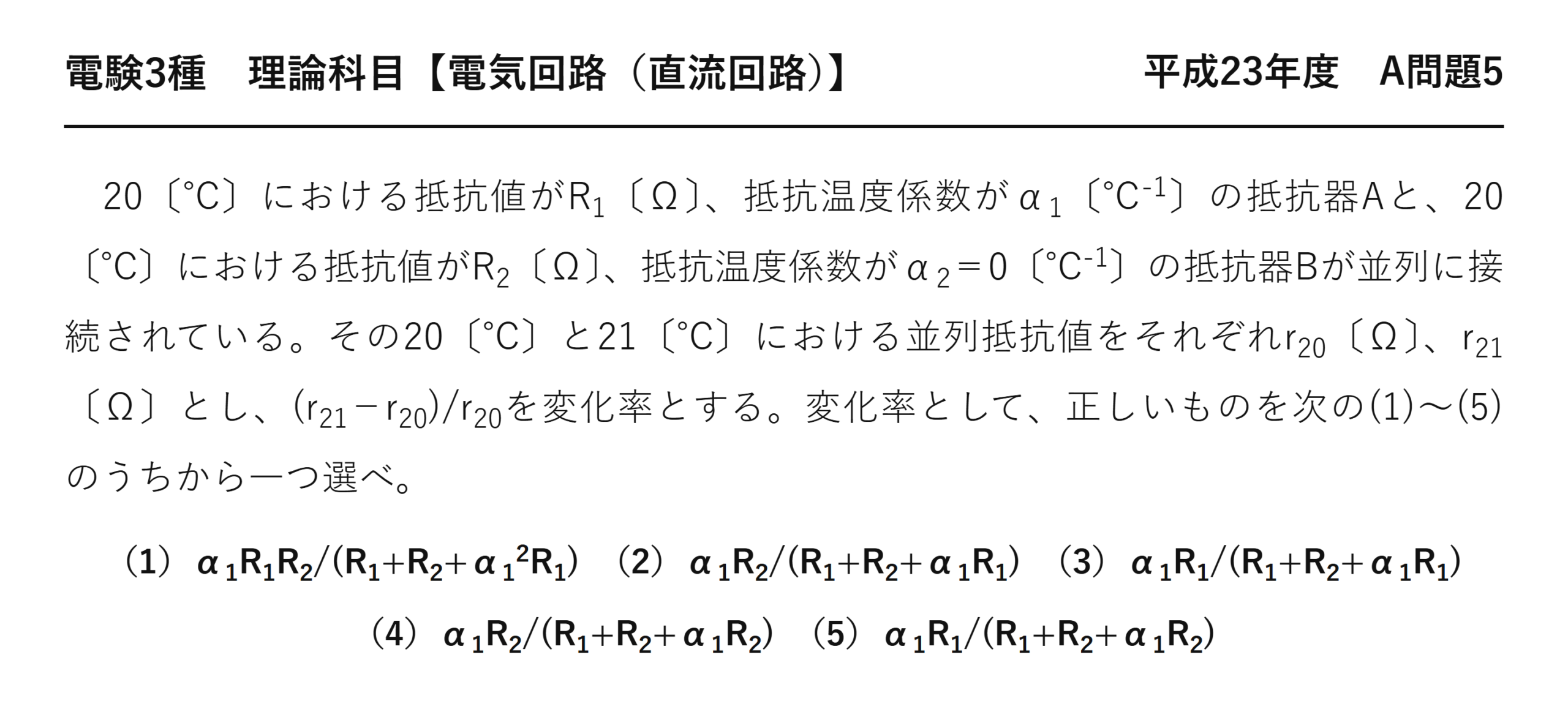

平成23年度 理論科目 A問題5：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

電験3種 理論科目 【電気回路（直流回路）】 平成23年度 A問題5

　20〔℃〕における抵抗値がR₁〔Ω〕、抵抗温度係数がα₁〔℃^-1〕の抵抗器Aと、20〔℃〕における抵抗値がR₂〔Ω〕、抵抗温度係数がα₂＝0〔℃^-1〕の抵抗器Bが並列に接続されている。その20〔℃〕と21〔℃〕における並列抵抗値をそれぞれr₂₀〔Ω〕、r₂₁〔Ω〕とし、(r₂₁−r₂₀)/r₂₀を変化率とする。変化率として、正しいものを次の(1)〜(5)のうちから一つ選べ。

（1）α₁R₁R₂/(R₁+R₂+α₁²R₁)　（2）α₁R₂/(R₁+R₂+α₁R₁)　（3）α₁R₁/(R₁+R₂+α₁R₁)
（4）α₁R₂/(R₁+R₂+α₁R₂)　（5）α₁R₁/(R₁+R₂+α₁R₂)

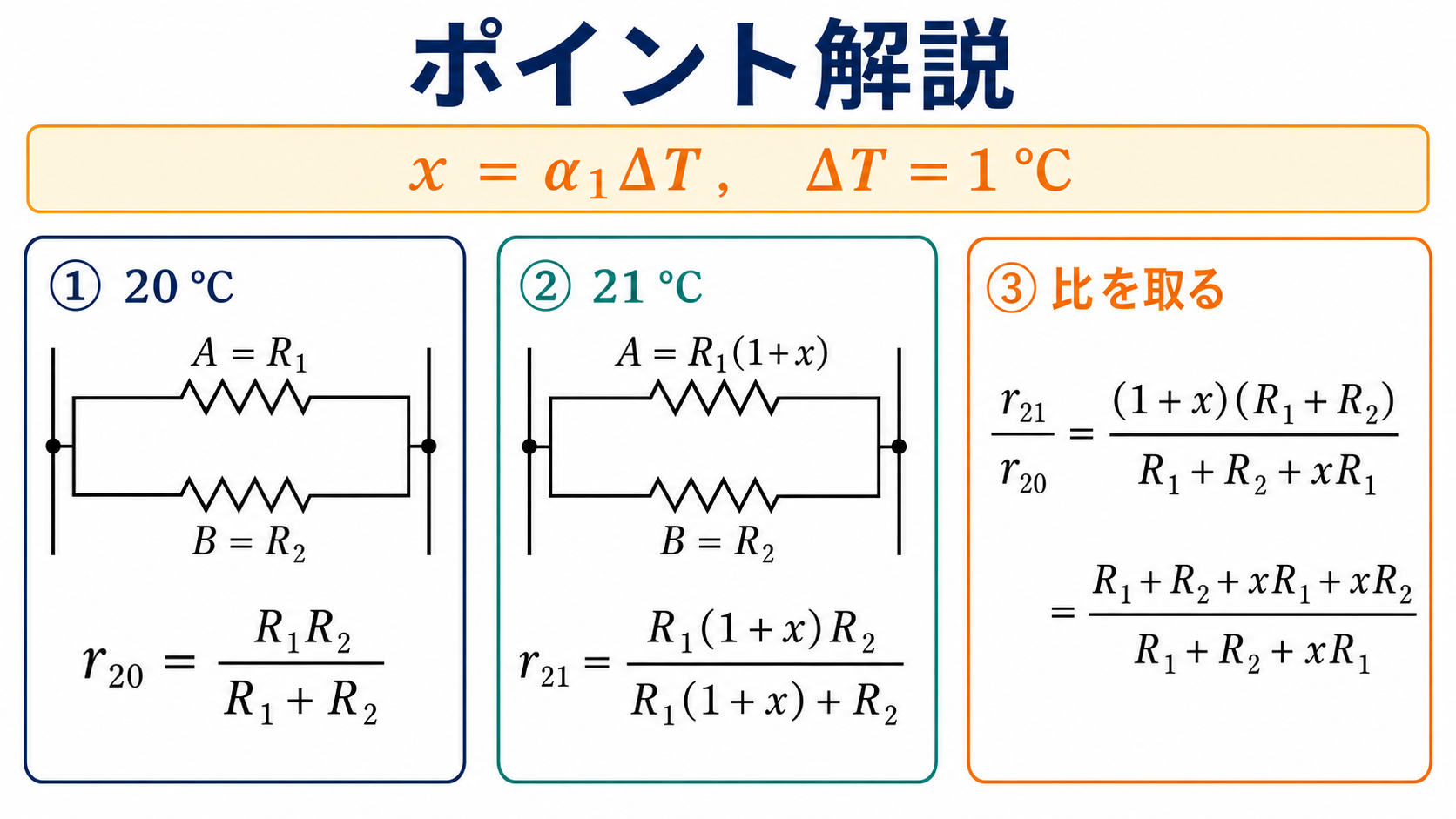

ポイント解説：21℃でAだけ抵抗増、並列抵抗の比を整理する

この問題は令和4年度下期A問題7と同一の再出題です。20℃の並列抵抗はr₂₀＝R₁R₂/(R₁+R₂)。21℃では抵抗器AがR₁(1+α₁)に増え、Bは変わりません。

r₂₁/r₂₀を計算し、変化率＝r₂₁/r₂₀−1として整理します。

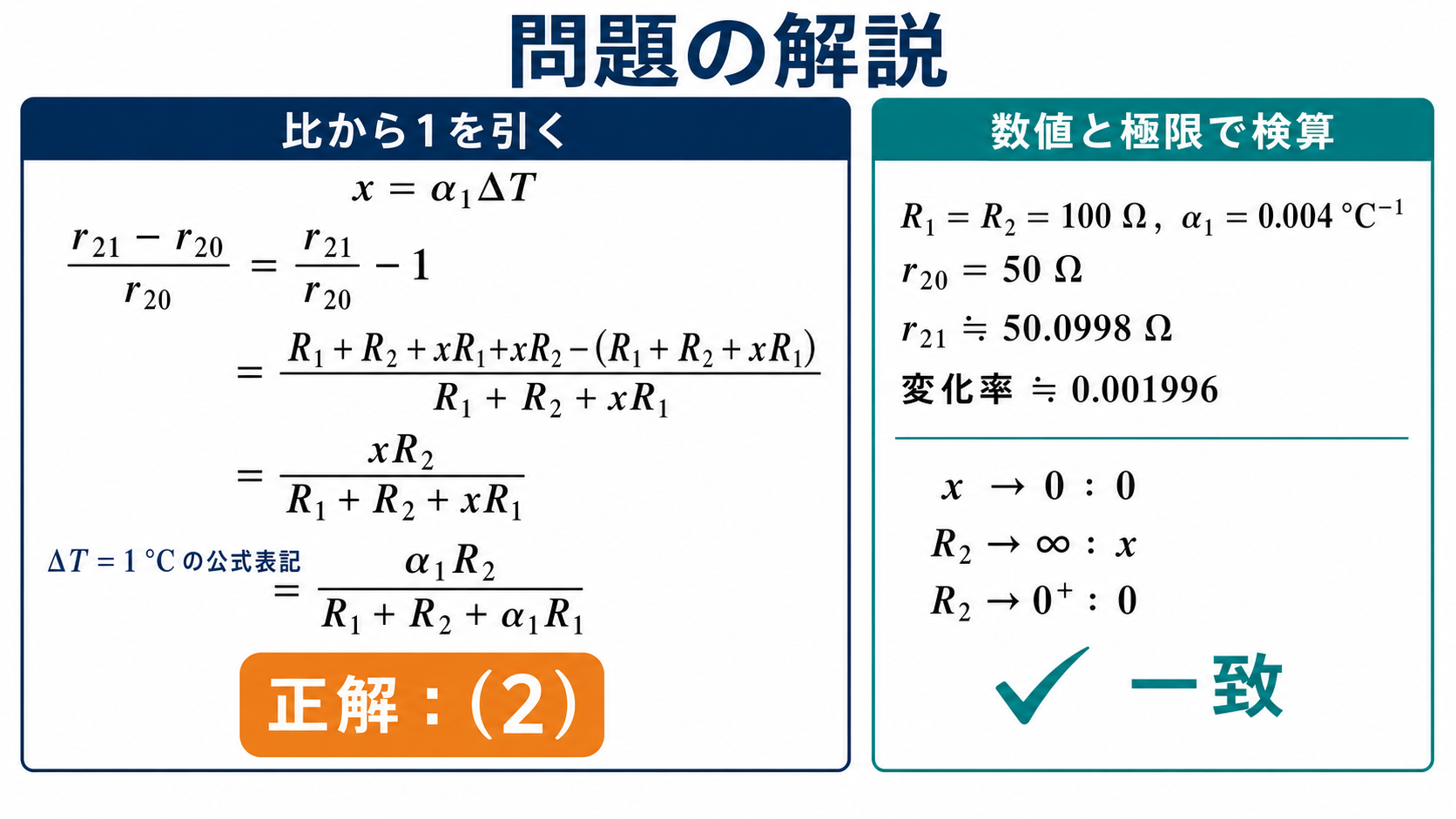

問題の解説

STEP1　21℃の並列抵抗

R₁′＝R₁(1+α₁)より、$$r_{21}=\frac{R_1(1+\alpha_1)R_2}{R_1(1+\alpha_1)+R_2}$$

STEP2　r₂₁/r₂₀を求める

$$\frac{r_{21}}{r_{20}}=\frac{R_1+R_2+\alpha_1R_1+\alpha_1R_2}{R_1+R_2+\alpha_1R_1}$$

STEP3　変化率を求める

$$\frac{r_{21}-r_{20}}{r_{20}}=\frac{r_{21}}{r_{20}}-1=\frac{\alpha_1R_2}{R_1+R_2+\alpha_1R_1}$$したがって(2)です。

答え：(2)（変化率＝α₁R₂/(R₁+R₂+α₁R₁)）

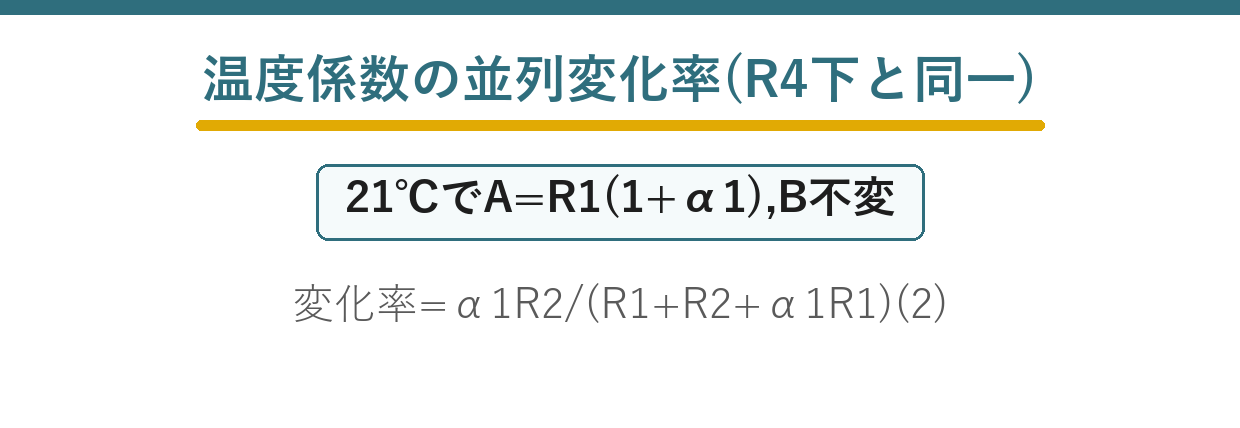

まとめ

r20	R1R2/(R1+R2)
21℃	A→R1(1+α1)、B不変
比−1	α1R2/(R1+R2+α1R1)
答え	(2)

▼あわせて解きたい関連問題
・同一問題（令和4年度下期）の解説：【理論】令和4年度下期A問題7
