今回は令和4年度下期 理論科目 A問題14を解説します。データ変換（アナログーディジタル変換）に関する記述のうち、誤っているものを選ぶ問題です。
A-D変換は「標本化（サンプリング）→量子化→符号化」の3ステップ。各段階の意味とディジタル量の利点を理解し、ディジタルオシロスコープの波形表示にFFT演算が不要である点を見抜くのがポイントです。
令和4年度下期 理論科目 A問題14：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
出典：一般財団法人 電気技術者試験センター「令和4年度下期 第三種電気主任技術者試験」理論科目 A問題14

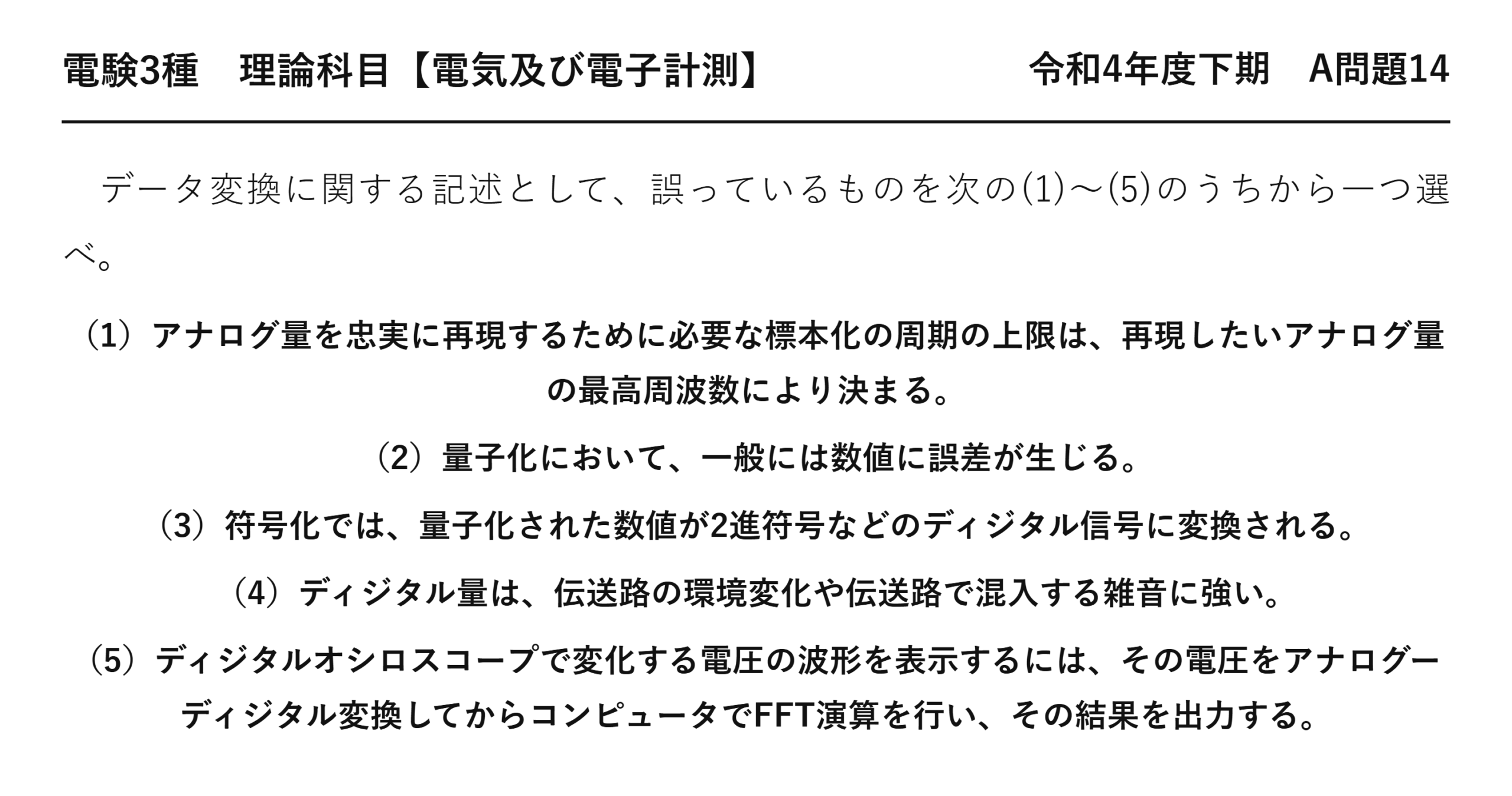

電験3種 理論科目 【電気及び電子計測】 令和4年度下期 A問題14
データ変換に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。
（1）アナログ量を忠実に再現するために必要な標本化の周期の上限は、再現したいアナログ量の最高周波数により決まる。
（2）量子化において、一般には数値に誤差が生じる。
（3）符号化では、量子化された数値が2進符号などのディジタル信号に変換される。
（4）ディジタル量は、伝送路の環境変化や伝送路で混入する雑音に強い。
（5）ディジタルオシロスコープで変化する電圧の波形を表示するには、その電圧をアナログーディジタル変換してからコンピュータでFFT演算を行い、その結果を出力する。
出題のポイント：波形表示にFFTは要らない
誤りは(5)「ディジタルオシロで波形を表示するにはFFT演算を行う」です。FFTは周波数スペクトルを求める演算——時間波形をそのまま描くのに使うものではありません。
A-D変換したデータを時間順に並べて点を打てば、それがもう波形です。余計な演算は不要——FFTは「周波数解析モード」に切り替えたときに使う機能です。
解説：5つの記述を順に確かめる
(1) 標本化周期の上限は最高周波数で決まる → 正しい
標本化定理そのものです。最高周波数 \(f_{\max}\) の信号を再現するには \(2f_{\max}\) を超える周波数で標本化——周期でいえば \(1/(2f_{\max})\) より短くする必要があります。
「周期の上限が決まる」＝「これより長い間隔で測ってはいけない」という意味です。間隔が長すぎると折返し（エイリアシング）が起きます。
(2) 量子化では一般に誤差が生じる → 正しい
連続的な値を段階に丸めるので、必ず端数が出ます。これが量子化誤差で、大きさは分解能の半分以下です。
(3) 符号化で2進符号に変換される → 正しい
量子化された数値を、コンピュータが扱える2進数に直すのが符号化です。2の補数表現やオフセットバイナリなど、いくつかの形式があります。
(4) ディジタル量は雑音に強い → 正しい
「0 か 1 か」だけを判別すればよいので、多少の雑音が乗っても正しく読み取れます。途中で波形を整え直す（再生中継）こともできる——アナログにはできない芸当です。
(5) 波形表示にFFT演算を行う → ★誤り
FFT（高速フーリエ変換）は、時間波形を周波数成分に分解する演算です。「どの周波数がどれだけ含まれるか」を知りたいときに使います。
時間波形をそのまま見たいなら、A-D変換したデータを時間軸に並べるだけ——FFTを通したら逆に波形の形は分からなくなります。
誤答の正体：知っている用語ほど疑いにくい
| 選択肢 | 内容 | 判定 | 見分けの決め手 |
| (1) | 標本化周期の上限 | ○ | 標本化定理 |
| (2) | 量子化誤差 | ○ | 丸めるから必ず出る |
| (3) | 符号化＝2進数化 | ○ | 定義そのもの |
| (4) | 雑音に強い | ○ | 0/1 判別だから |
| (5) | 波形表示にFFT | × | ◎ FFTは周波数解析用 |
FFTという言葉自体は正しい専門用語です。「聞いたことがある＝正しい」と判断すると引っかかります——その用語が【何をする演算か】まで押さえておく必要があります。
☝️ ひっかけの作り方：正しい専門用語を、間違った文脈で使うのが本問の作り方です。「FFT」「量子化」「符号化」はどれも実在する用語——用語の存在ではなく、その働きで判断してください。
⚠️ よくある間違い
ディジタルオシロには確かにFFT機能があります。ただしそれは「周波数スペクトル表示」というモードであって、通常の時間波形表示とは別の機能です。「ある」と「必要」は違います。
深掘り①：標本化定理をもう少し詳しく
ナイキスト周波数の2倍を超える
これが「周期の上限」
これを下回ると、実在しない低い周波数が現れます——折返し（エイリアシング）です。車のホイールが逆回転して見える現象と同じ原理です。
対策はA-D変換の前にローパスフィルタを入れること。\(f_s/2\) より高い成分をあらかじめ取り除いておきます——アンチエイリアシングフィルタと呼ばれます。
CDの標本化周波数 44.1 kHz は、可聴上限 20 kHz の2倍（40 kHz）より少し高く取った値です。フィルタに余裕を持たせるための 4.1 kHz です。
深掘り②：量子化誤差と分解能
| ステップ | 何をするか | 決めるもの | 生じる誤差 |
| 標本化 | 一定間隔で値を取り出す | サンプリング周波数 | 折返し（エイリアシング） |
| 量子化 | 値を段階に丸める | ビット数（分解能） | 量子化誤差 |
| 符号化 | 2進数に変換する | 符号の形式 | — |
いちばん近い段階に丸める
| ビット数 | 段階数 | フルスケール 10 V での分解能 |
| 8ビット | 256 | 39 mV |
| 12ビット | 4096 | 2.4 mV |
| 16ビット | 65536 | 0.15 mV |
1ビット増えるごとに分解能は半分。10ビット増えれば約1000倍細かく（\(2^{10}=1024\)）——この感覚を持っておくと計算が速くなります。
深掘り③：FFTは何をする演算か
フーリエ変換は「時間の関数」を「周波数の関数」に変換します。どんな波形も正弦波の重ね合わせで表せる——その成分を求める演算です。
| 表示モード | 横軸 | 縦軸 | 分かること |
| 通常（時間波形） | 時間 | 電圧 | 波形の形・振幅・周期 |
| FFT（スペクトル） | 周波数 | 振幅（またはdB） | 含まれる周波数成分・ひずみ |
方形波をFFTにかけると、基本波と奇数次高調波が並んで見えます。「方形波＝奇数次高調波の和」という事実が目で確かめられる——それがFFTの使いどころです。
逆に、FFTの結果からは「いつ起きたか」が分かりません。時間の情報が失われる——だから時間波形の表示には使えないのです。
💡 覚え方
時間波形を見たい → そのまま並べる、周波数成分を見たい → FFT。FFTは「時間 → 周波数」の変換なので、時間の情報を捨てる演算だと覚えてください。
深掘り④：ディジタル伝送が雑音に強い理由
アナログでは、雑音が乗るとそれがそのまま信号の誤差になります。中継するたびに雑音が積み重なる——長距離では致命的です。
ディジタルは「しきい値より上か下か」だけを判定します。雑音がしきい値を超えなければ、完全に元の 0/1 に戻せます——波形を新品同様に再生できるのです。
さらに誤り訂正符号を付ければ、しきい値を超える雑音が入っても復元できます。CDに傷がついても音が飛ばないのはこの仕組みです。
代償は帯域幅です。アナログの1つの値を伝えるのに、ディジタルでは何ビットも送る必要があります——その分だけ広い帯域が要ります。
⏱️ 本番での進め方
❶ 3ステップの順番を確認：標本化 → 量子化 → 符号化。
❷ 用語が「何をする働きか」まで押さえる——FFTは周波数解析。
❸ 「〜するには〜が必要」という肢は、本当に必要か疑う。
❹ 標本化定理は \(f_s>2f_{\max}\)——2倍が鍵。
出題履歴：A-D変換とデータ変換は出題が増えている
標本化・量子化・符号化の3ステップは、近年ほぼ毎年どこかで問われます。平成28年度A問題14、平成25年度A問題14でも同じ知識が使われており、まとめて押さえておく価値の高い単元です。
この分野はほぼ毎年どこかで出題されます。手を動かして解ける状態にしておけば、本番で確実に得点できます。
まとめ
| (5)誤り | 波形表示にFFTは不要（A-D変換値をそのまま表示） |
| (1) | 標本化周期の上限は最高周波数で決まる（正） |
| (2) | 量子化で誤差が生じる（正） |
| (3) | 符号化＝2進符号などへ変換（正） |
| (4) | ディジタルは雑音に強い（正） |
| 答え | (5) |
