電験3種理論科目電磁気（磁気・電磁力）平成24年度 A問題4 働く力から逆算する！もう一方の電流は何A？

今回は平成24年度理論科目 A問題4を解説します。20cm間隔の2本の無限長直線導体で、一方に10Aを流したとき1m当たり1×10^-6Nの力が働いたときの、他方の導体の電流Iを求める問題です。

単位長さ当たりの力をf＝F/ℓ〔N/m〕とすると、平行導体間ではf＝μ₀I₁I₂/(2πd)です。20 cmを0.20 mに直し、この式を未知電流Iについて解きます。μ₀＝4π×10^-7 H/mのπは分母の2πと約分できます。

平成24年度理論科目 A問題4：問題文と選択肢

まずは、平成24年度に実際に出題された問題文と選択肢を確認しましょう。

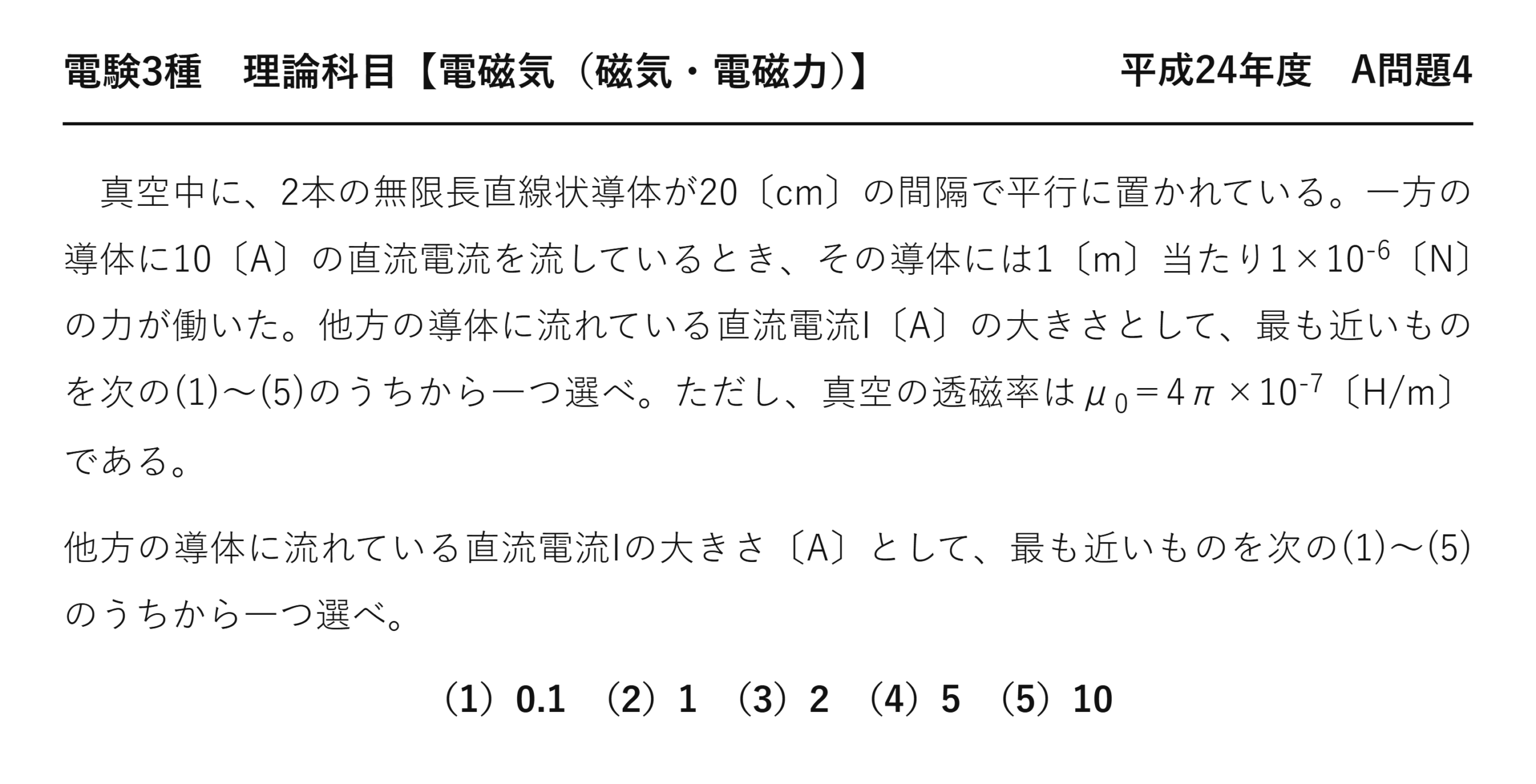

電験3種理論科目磁気・電磁力平成24年度 A問題4 問題文 — 平成24年度理論科目 A問題4 問題文

電験3種理論科目【電磁気（磁気・電磁力）】平成24年度 A問題4

　真空中に、2本の無限長直線状導体が20〔cm〕の間隔で平行に置かれている。一方の導体に10〔A〕の直流電流を流しているとき、その導体には1〔m〕当たり1×10^-6〔N〕の力が働いた。他方の導体に流れている直流電流I〔A〕の大きさとして、最も近いものを次の(1)〜(5)のうちから一つ選べ。ただし、真空の透磁率はμ₀＝4π×10^-7〔H/m〕である。

問題文は力の大きさだけを示しているため、電流が同方向か逆方向かは特定できません。ただし、求めるのも電流の大きさなので、引力・斥力の別は計算に不要です。

（1）0.1　（2）1　（3）2　（4）5　（5）10

出題のポイント：$\mu_0/(2\pi)=2\times10^{-7}$ を覚えておく

平行導体間の力の式は、$\pi$ が約分されてきれいな形になります。$\mu_0=4\pi\times10^{-7}$ を $2\pi$ で割ると $2\times10^{-7}$——この値を覚えておけば、$\pi$ を書く必要すらありません。

本問で唯一の落とし穴は単位換算です。間隔が20 cm と書かれています。0.20 m に直さないと、答えが10倍ずれて選択肢(2)に着地します。

平行導体間に働く力（単位長さ当たり）

$$f=\frac{\mu_0 I_1I_2}{2\pi d}=2\times10^{-7}\times\frac{I_1I_2}{d}\;\mathrm{[N/m]}$$

※$\dfrac{\mu_0}{2\pi}=\dfrac{4\pi\times10^{-7}}{2\pi}=2\times10^{-7}$。$\pi$ が消えるのがこの式の特徴です。

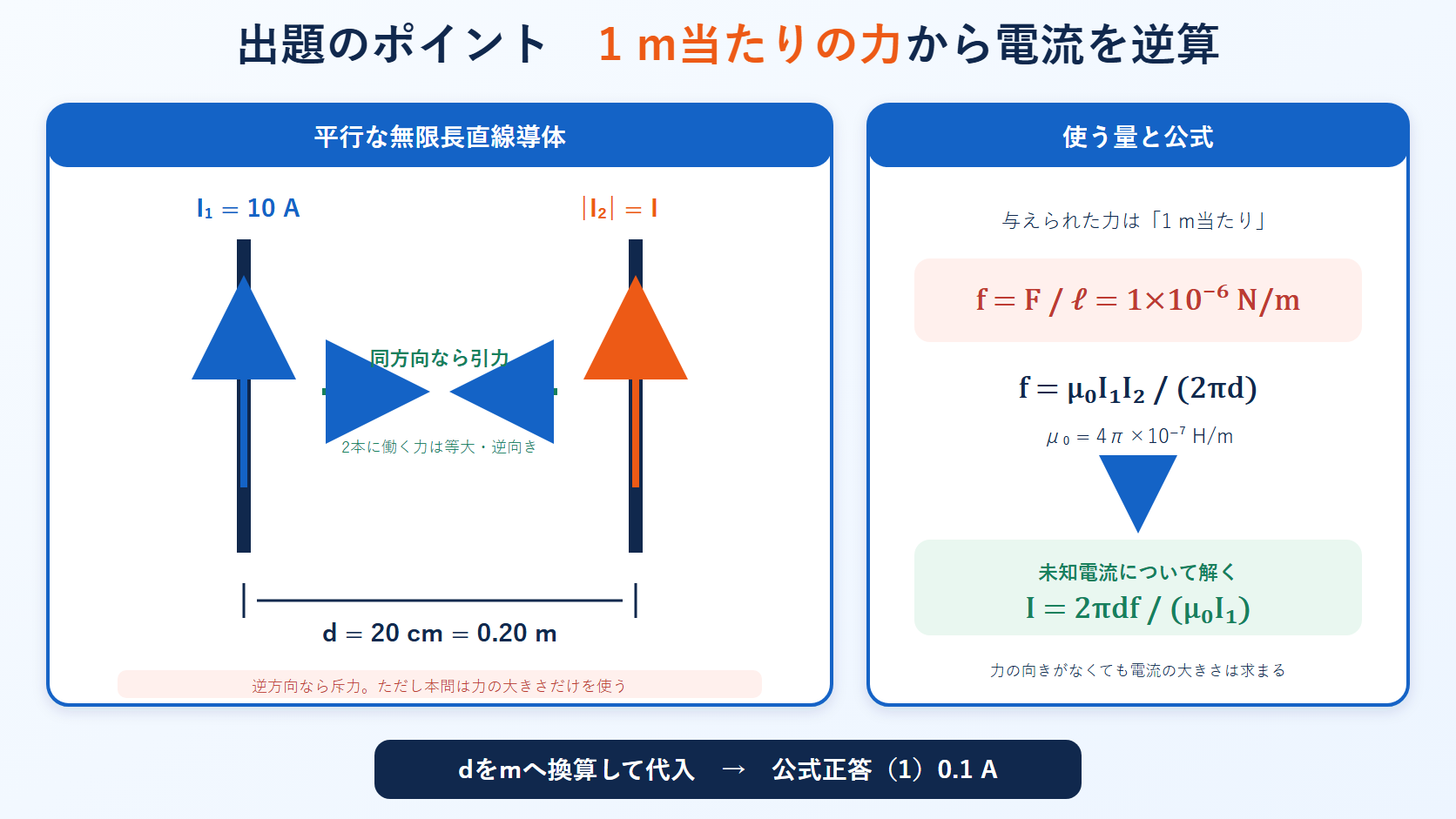

間隔0.20メートルの平行導体と単位長さ当たりの力を示し、未知電流を平行導体間力の式で逆算する図 — 1 m当たりの力をf〔N/m〕として扱い、d＝0.20 m、I₁＝10 Aを公式へ代入します。電流方向は問題文から特定できません。

出典：一般財団法人電気技術者試験センター「平成24年度第三種電気主任技術者試験」理論科目 A問題4

解説：式を $I$ について解く

$$1\times10^{-6}=2\times10^{-7}\times\frac{10\times I}{0.20}$$

❶ 数値を代入
20 cm → 0.20 m

$$1\times10^{-6}=1\times10^{-5}\times I$$

❷ 係数をまとめる
$2\times10^{-7}\times10\div0.20=1\times10^{-5}$

$$I=\frac{1\times10^{-6}}{1\times10^{-5}}=0.1\;\mathrm{A}$$

❸ 割る

検算：$2\times10^{-7}\times10\times0.1\div0.20=1\times10^{-6}\;\mathrm{N/m}$ ✓ 与えられた値と一致します。

問題文は「その導体には」と、力を受けた側を特定して書いていますが、作用反作用の法則により、2本の導体が受ける力は同じ大きさです。どちらの導体について考えても、式は同じになります。

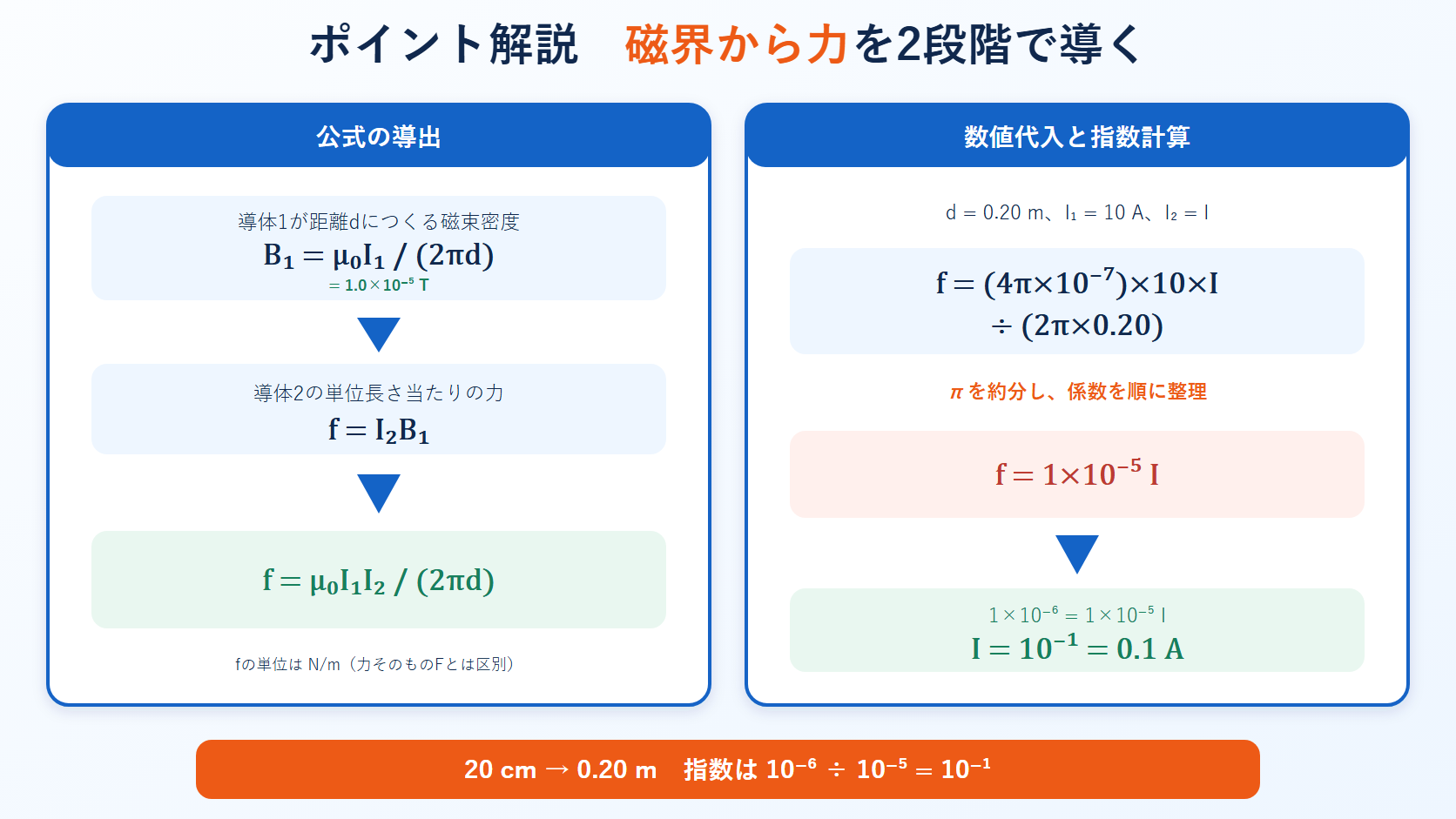

直線導体が作る磁束密度から単位長さ当たりの力を導き、数値代入と指数計算で0.1アンペアを求める図 — B₁＝μ₀I₁/(2πd)＝1.0×10⁻⁵ T、f＝I₂B₁の二段階でもI＝0.1 Aを確認できます。

答え$I=0.1\;\mathrm{A}$　→　選択肢(1)

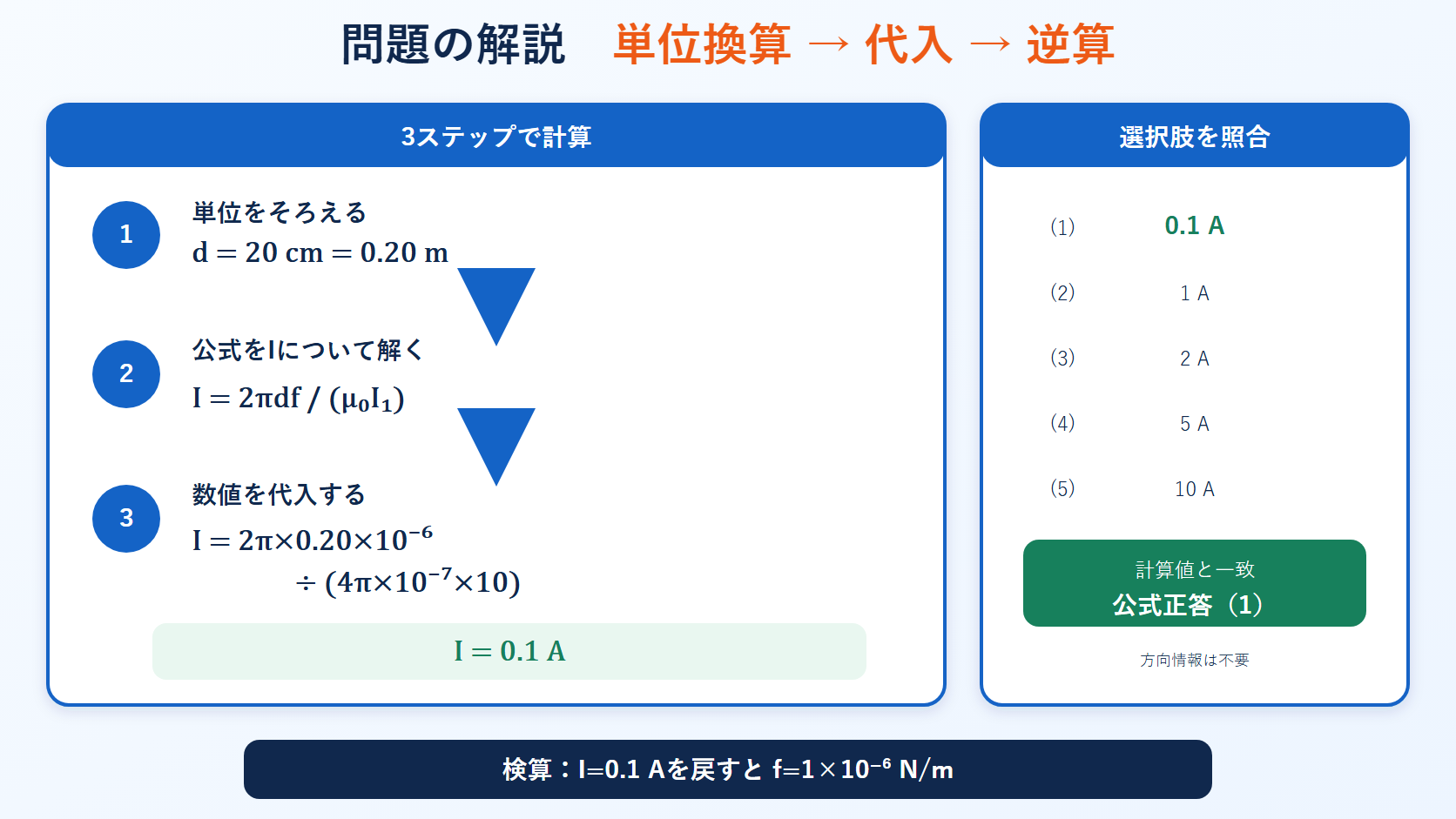

平成24年度理論科目A問題4を単位換算、公式変形、数値代入の三段階で解き、選択肢1を示す図 — 20 cmを0.20 mに直してI＝2πdf/(μ₀I₁)へ代入すると0.1 Aとなり、公式正答は(1)です。

誤答の正体：単位換算を忘れると(2)に着地する

誤り方	使った距離	得られる $I$	選択肢
20 cm を 2 m と誤る	2 m	1 A	(2)
20 cm を 20 m と誤る	20 m	10 A	(5)
正しい計算	0.20 m	0.1 A	(1) ◎

選択肢が0.1・1・2・5・10 と1桁刻みで並んでいるのは、単位換算のミスをそのまま拾うためです。cm を m に直す一手を、計算の最初に済ませておくのが確実な対策になります。

⚠️ よくある間違い
$\mu_0=4\pi\times10^{-7}$ をそのまま式に入れて $2\pi$ で割り忘れると、答えが $2\pi$ 倍ずれます。最初から $2\times10^{-7}$ という形で覚えておくのが安全です。

深掘り：この式がアンペアの定義だった

2019年まで、アンペアはこの力によって定義されていました。「1 m 離した2本の無限長平行導線に等しい電流を流し、1 m あたり $2\times10^{-7}\;\mathrm{N}$ の力が働くときの電流が1 A」という定義です。

$$f=2\times10^{-7}\times\frac{1\times1}{1}=2\times10^{-7}\;\mathrm{N/m}$$

定義の確認
$I_1=I_2=1\;\mathrm{A}$、$d=1\;\mathrm{m}$

$\mu_0=4\pi\times10^{-7}$ という「不思議な値」の正体がここにあります。アンペアをこう定義した結果として、$\mu_0$ がこの値に決まったのです。$4\pi$ が付いているのは、球の表面積 $4\pi r^2$ との整合を取るためです。

現在の定義は変わり、電気素量を基準とする方式になりました。そのため$\mu_0$ は厳密には $4\pi\times10^{-7}$ ではなくなりましたが、差は $10^{-10}$ 程度で、電験の計算では従来どおり使って問題ありません。

実務では短絡電磁力として重要です。力は電流の2乗に比例するので、短絡時に数十kAが流れると、母線には1 m あたり数百Nの力がかかります。支持がいしや金具の強度は、この計算に基づいて決められます。

⏱️ 本番での進め方
❶ 単位を最初に直す。20 cm → 0.20 m。ここで10倍ずれる人が多い。
❷ $2\times10^{-7}$ を使う。$\mu_0$ と $2\pi$ を別々に書かない。
❸ 検算する。求めた $I$ を代入して $1\times10^{-6}$ に戻るか。
❹ 力の向きは不要。大きさを聞かれているので引力・斥力の別は無関係。

この分野はほぼ毎年どこかで出題されます。手を動かして解ける状態にしておけば、本番で確実に得点できます。

まとめ

既知量	f＝1×10^-6 N/m、I₁＝10 A、d＝0.20 m
公式	f＝μ₀I₁I/(2πd)
磁界による検算	B₁＝1×10^-5 T、f＝IB₁
逆算	I＝10^-6/10^-5＝0.1 A
答え	(1)
