今回は令和2年度 理論科目 B問題17を解説します。厚さ・比誘電率・絶縁破壊電界が異なる3つの平行平板コンデンサ①〜③について、(a)同じ電圧を加えたときの電界の強さの大小、(b)絶縁破壊電圧の大小を求める問題です。
各コンデンサのギャップが単一・均一な誘電体で、印加電圧V0が固定される本問では、電界E=V0/dは厚さdに反比例します。比誘電率は静電容量と電荷には影響しますが、この電界比較には直接現れません。絶縁破壊電圧はVBD=EBDdで求めます。
令和2年度 理論科目 B問題17:問題文と選択肢
(a)と(b)で順序が入れ替わります。「同じ電圧での電界の強さ」と「耐えられる電圧」は別の話——最も弱い材料が最も高い電圧に耐えます。まずは問題文を確認しましょう。

出典:一般財団法人 電気技術者試験センター「令和2年度 第三種電気主任技術者試験」理論科目 B問題17
電験3種 理論科目 【電磁気(静電界)】 令和2年度 B問題17

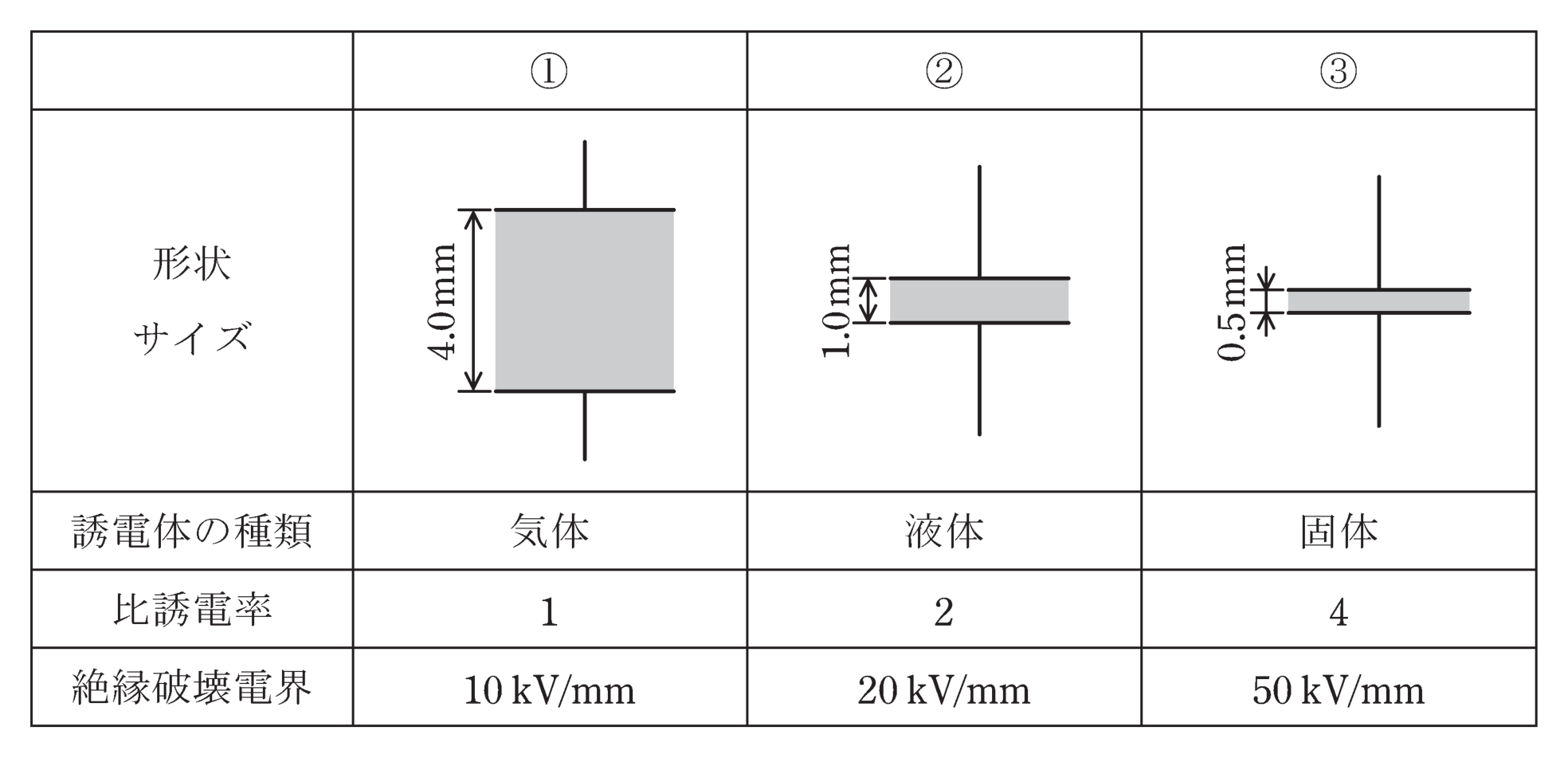

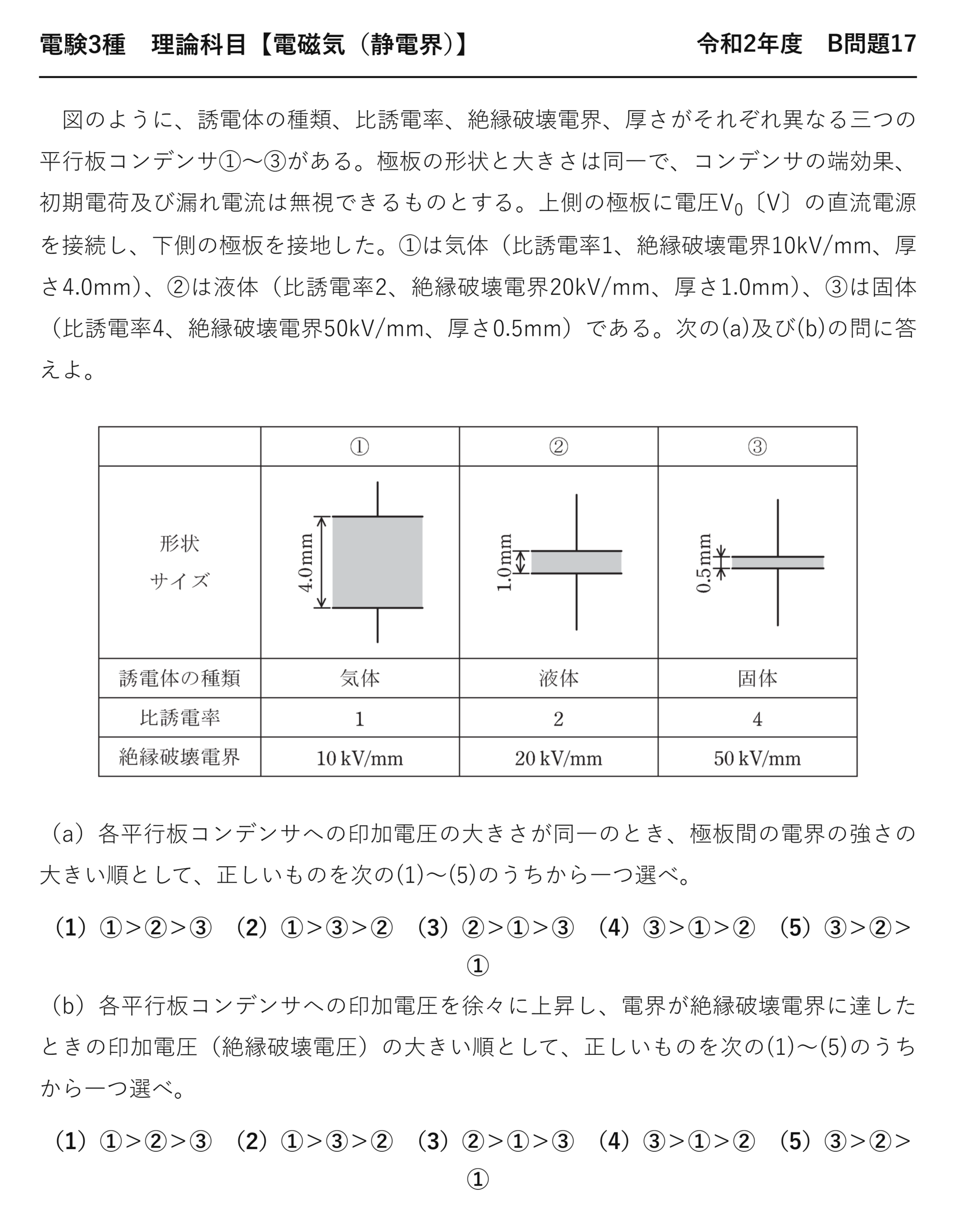

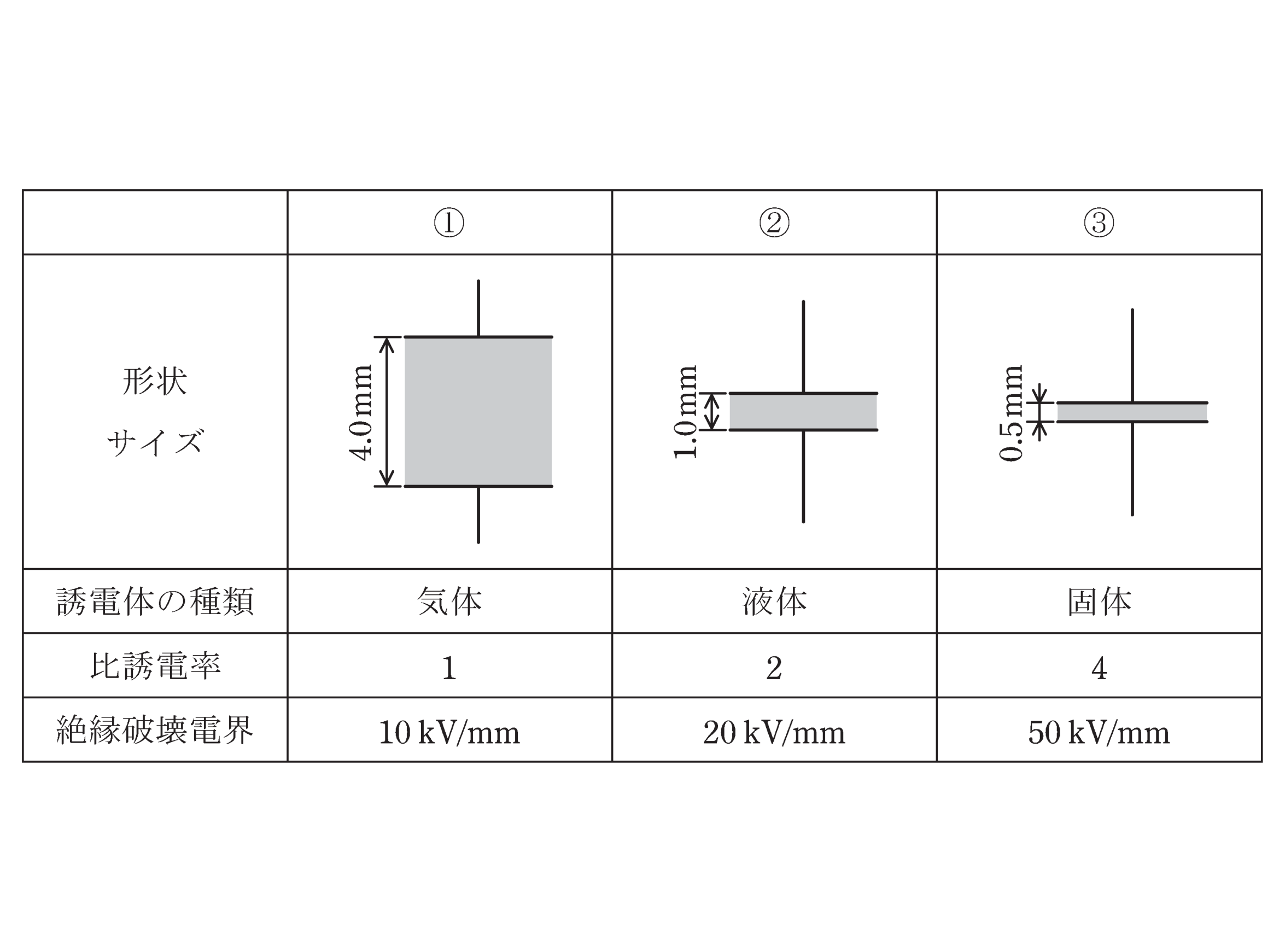

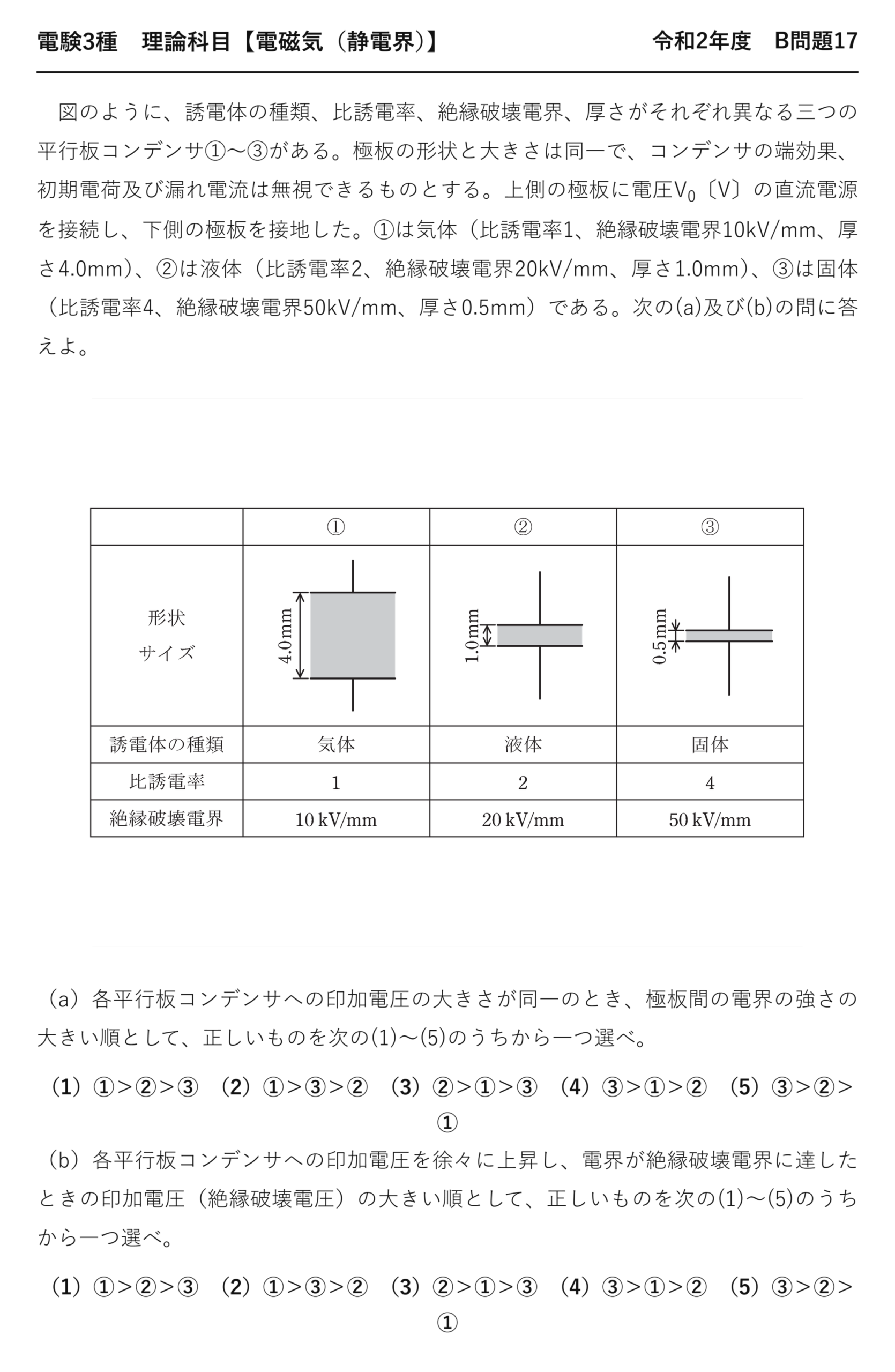

図のように、誘電体の種類、比誘電率、絶縁破壊電界、厚さがそれぞれ異なる三つの平行板コンデンサ①〜③がある。極板の形状と大きさは同一で、コンデンサの端効果、初期電荷及び漏れ電流は無視できるものとする。上側の極板に電圧V0〔V〕の直流電源を接続し、下側の極板を接地した。①は気体(比誘電率1、絶縁破壊電界10kV/mm、厚さ4.0mm)、②は液体(比誘電率2、絶縁破壊電界20kV/mm、厚さ1.0mm)、③は固体(比誘電率4、絶縁破壊電界50kV/mm、厚さ0.5mm)である。次の(a)及び(b)の問に答えよ。
(a)各平行板コンデンサへの印加電圧の大きさが同一のとき、極板間の電界の強さの大きい順として、正しいものを次の(1)〜(5)のうちから一つ選べ。
(1)①>②>③ (2)①>③>② (3)②>①>③ (4)③>①>② (5)③>②>①
(b)各平行板コンデンサへの印加電圧を徐々に上昇し、電界が絶縁破壊電界に達したときの印加電圧(絶縁破壊電圧)の大きい順として、正しいものを次の(1)〜(5)のうちから一つ選べ。
(1)①>②>③ (2)①>③>② (3)②>①>③ (4)③>①>② (5)③>②>①

出題のポイント:「壊れやすさ」と「耐えられる電圧」は別物
(a)と(b)で順序が入れ替わるのが本問の核心です。同じ3つのコンデンサなのに、なぜ逆転するのでしょうか。

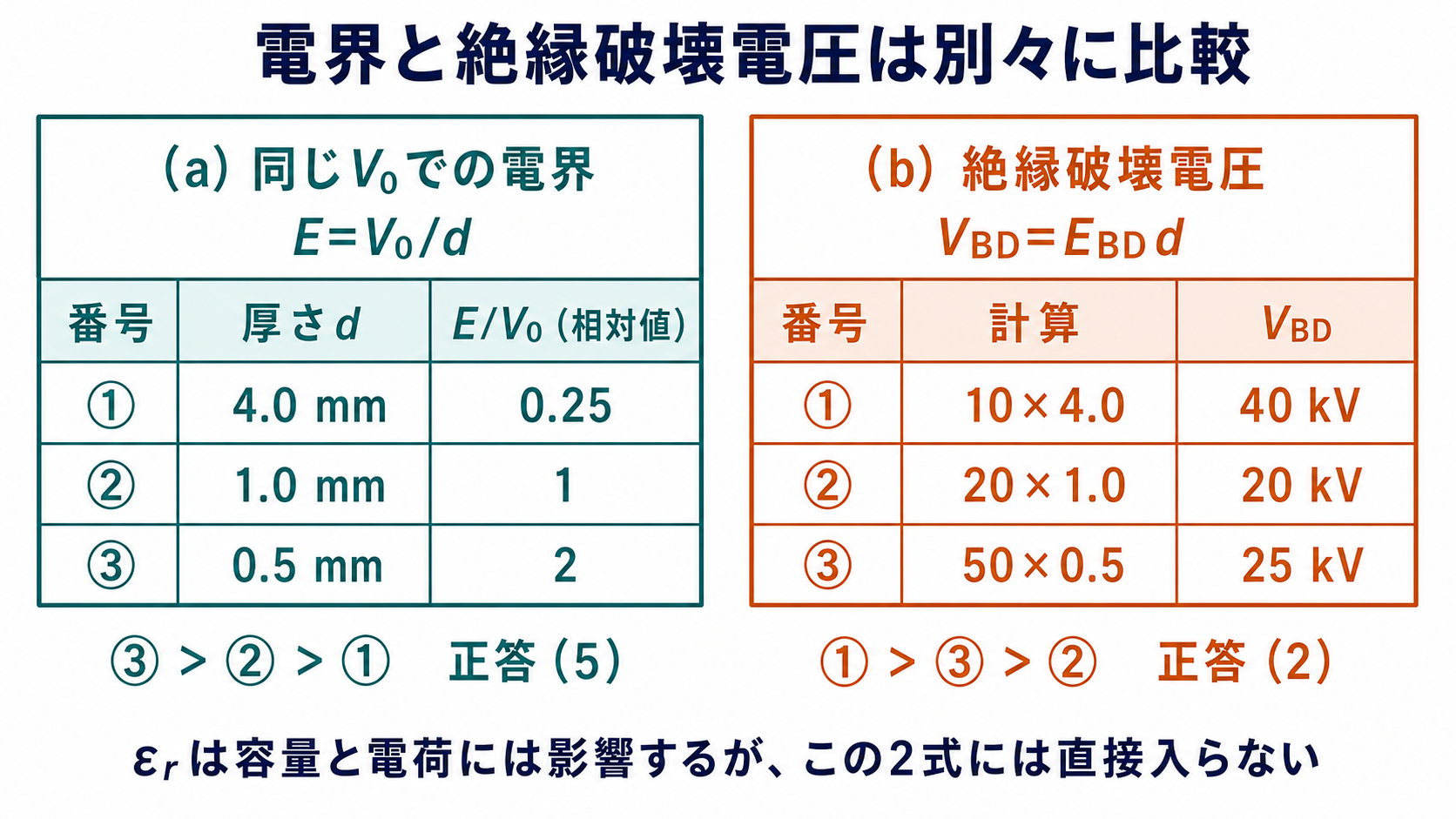

| 問い | 使う式 | 何で決まるか | 本問の答え |
| (a) 同じ電圧での電界 | \(E=V_0/d\) | 厚さだけ(薄いほど強い) | ③>②>① |
| (b) 絶縁破壊電圧 | \(V_{BD}=E_{BD}\times d\) | 材料の強さ×厚さ | ①>③>② |

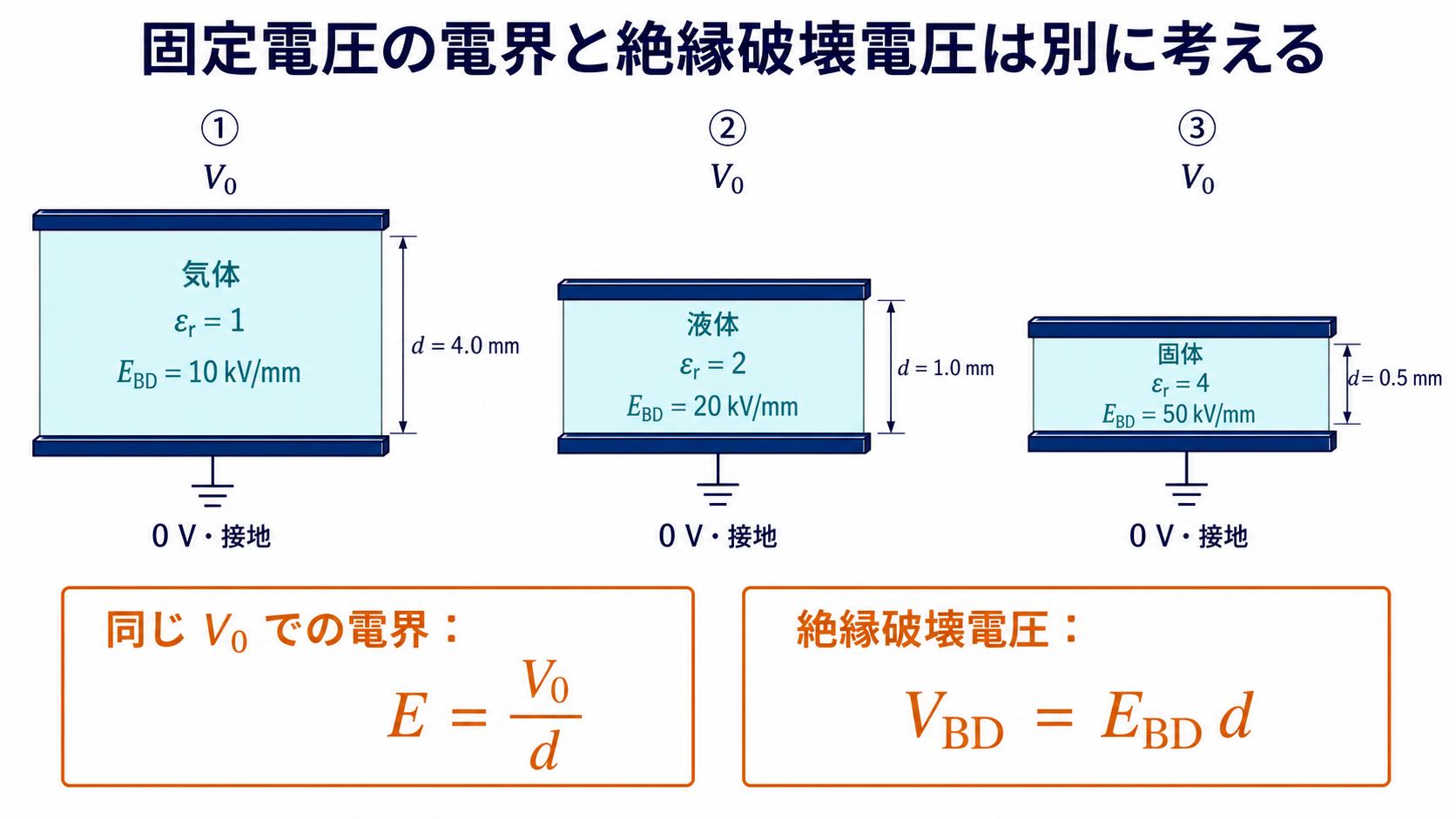

薄いほど同じ電圧で電界が強くなる(壊れやすい)——しかし耐えられる電圧は材料の強さと厚さの積で決まります。この2つは別の話です。
比誘電率はどちらの式にも現れません。εは静電容量 \(C=\varepsilon_0\varepsilon_rS/d\) と電荷 \(Q=CV\) には効きますが、電界と破壊電圧の比較には無関係です。与えられた情報のうち使わないものがある——これも本問の仕掛けです。

(a) の解説:電界は厚さだけで決まる
③が最も強い
| コンデンサ | 厚さ d | \(E\propto1/d\)(相対値) | 順位 |
| ① 気体 | 4.0 mm | 0.25 | 最小 |
| ② 液体 | 1.0 mm | 1.00 | 中間 |
| ③ 固体 | 0.5 mm | 2.00 | 最大 |

(b) の解説:耐えられる電圧は「強さ×厚さ」
強さは弱いが厚い
中程度の強さ・薄い
最も強い材料だが最も薄い
| コンデンサ | \(E_{BD}\) | 厚さ | \(V_{BD}\) | 順位 |
| ① 気体 | 10 kV/mm(最弱) | 4.0 mm(最厚) | 40 kV | 1位 |
| ③ 固体 | 50 kV/mm(最強) | 0.5 mm(最薄) | 25 kV | 2位 |
| ② 液体 | 20 kV/mm | 1.0 mm | 20 kV | 3位 |
最も弱い材料である気体が、最も高い電圧に耐えます。厚さが4 mmと他の4〜8倍あるからです。「材料の強さ」だけでは決まらない——ここが(a)との逆転を生みます。


なぜ順序が入れ替わるのか
(a)では \(1/d\)、(b)では \(E_{BD}\times d\)——dが分母か分子かで逆向きに効きます。
薄いと(a)で不利、(b)でも不利
③(固体)は材料としては最強(50 kV/mm)ですが、薄すぎるため総合的な耐圧では①に負けます。一方②(液体)は材料も中程度・厚さも中途半端で、両方の指標で最下位に近い結果になりました。
| 材料の強さ | 厚さ | (a) 電界 | (b) 耐圧 | |
| ① 気体 | 最弱 | 最厚 | 最も弱い(有利) | 最も高い(有利) |
| ② 液体 | 中 | 中 | 中 | 最も低い(不利) |
| ③ 固体 | 最強 | 最薄 | 最も強い(不利) | 2位 |
実務での含意:絶縁設計では「材料を強くする」と「厚くする」の両方が選択肢になります。固体絶縁は材料として優秀ですが、薄くしすぎると耐圧が確保できません。気中絶縁(がいしの空間距離)が今も使われているのは、厚さ(距離)を稼ぎやすいからです。
本番で使える時間短縮テクニック
⏱️ 本番での進め方
① (a)は \(E=V_0/d\)——厚さの逆比。薄いほど電界が強い
② (b)は \(V_{BD}=E_{BD}\times d\)——材料の強さと厚さの積
③ 比誘電率は使わない。与えられても無視してよい情報がある
④ (a)と(b)で順序が逆転する可能性を最初から想定しておく
⑤ 単一媒質なら層分けは不要。複合誘電体との区別を確認する
💡 覚え方
「電界は薄いほど強い、耐圧は厚いほど高い」。dが分母(電界)か分子(耐圧)かで効き方が逆。最も弱い材料でも、十分に厚ければ最も高い電圧に耐えます。
⚠️ よくある間違い
(a)と(b)の順序を同じだと思い込むのが最大の落とし穴です。逆転します。また比誘電率を使って計算しようとするのも誤りで、この2つの比較にεは現れません。
まとめ

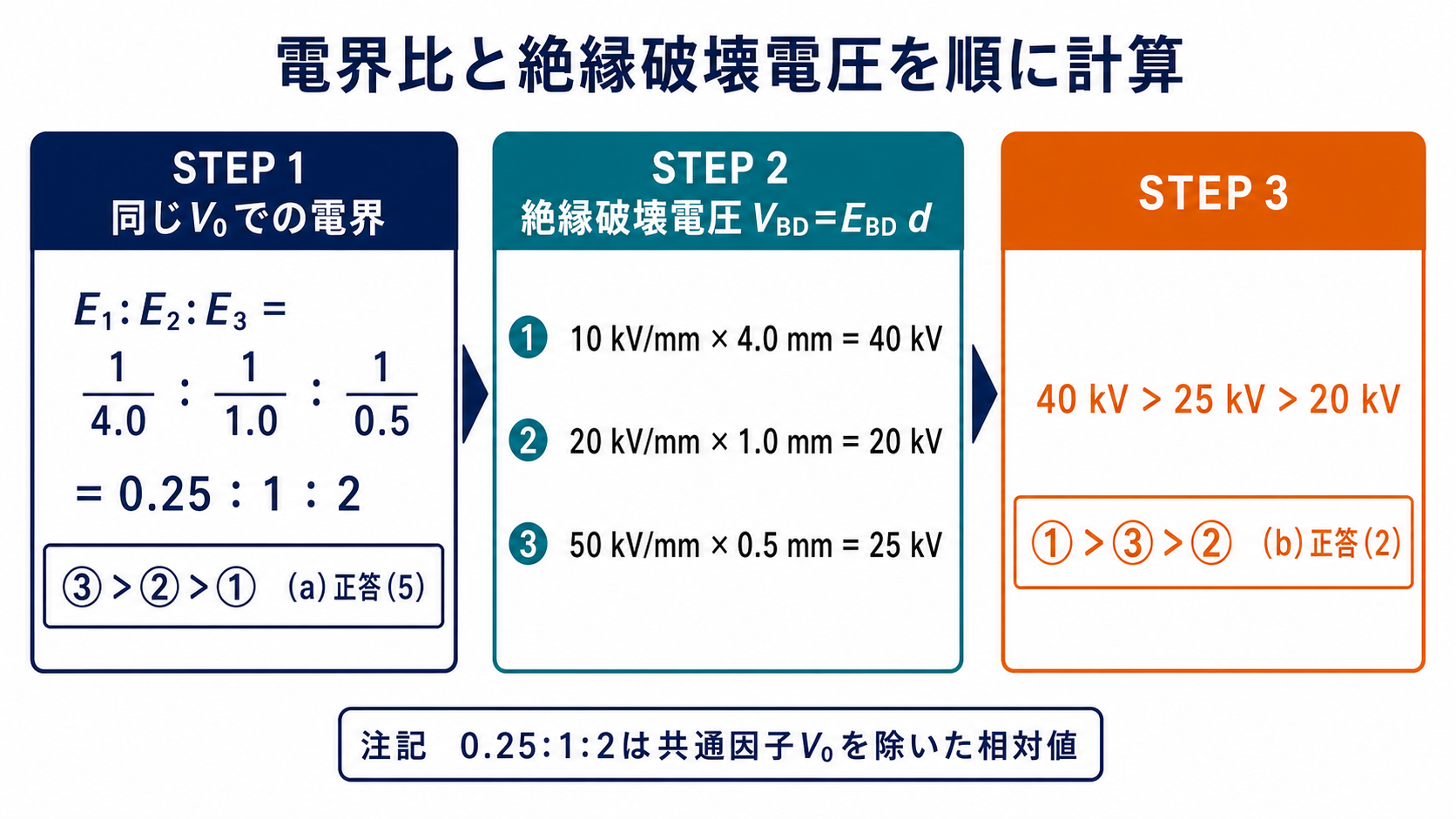

| (a)電界 E=V0/d | 相対値 ③(2)>②(1)>①(0.25) …(5) |
| ①の破壊電圧 | 10×4.0=40kV |
| ②③の破壊電圧 | 20kV・25kV |
| (b)破壊電圧の大小 | ①>③>② …(2) |
