今回は平成24年度 理論科目 A問題11を解説します。半導体集積回路（IC）に関する5つの記述のうち、誤っているものを選ぶ問題です。
MOS IC・CMOS IC・モノリシック/ハイブリッドIC・アナログICなどの用語を整理します。CMOS（相補型MOS）はnチャネルとpチャネルの両方のMOSFETを組み合わせる点がポイントで、『nチャネルのみ』という記述が誤りです。
出題のポイント
平成24年度 理論科目 A問題11：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。

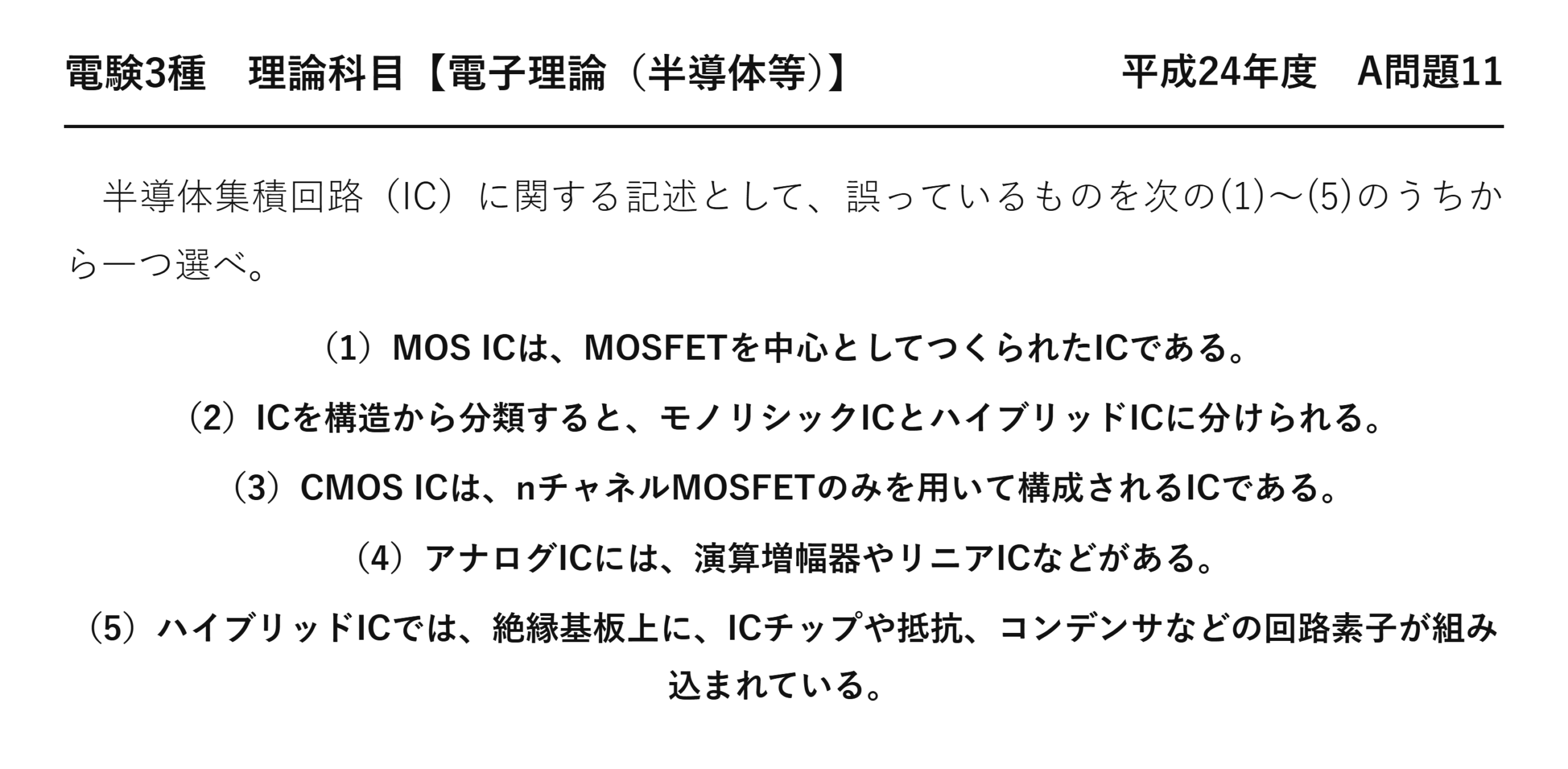

電験3種 理論科目 【電子理論（半導体等）】 平成24年度 A問題11
半導体集積回路（IC）に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。
（1）MOS ICは、MOSFETを中心としてつくられたICである。
（2）ICを構造から分類すると、モノリシックICとハイブリッドICに分けられる。
（3）CMOS ICは、nチャネルMOSFETのみを用いて構成されるICである。
（4）アナログICには、演算増幅器やリニアICなどがある。
（5）ハイブリッドICでは、絶縁基板上に、ICチップや抵抗、コンデンサなどの回路素子が組み込まれている。

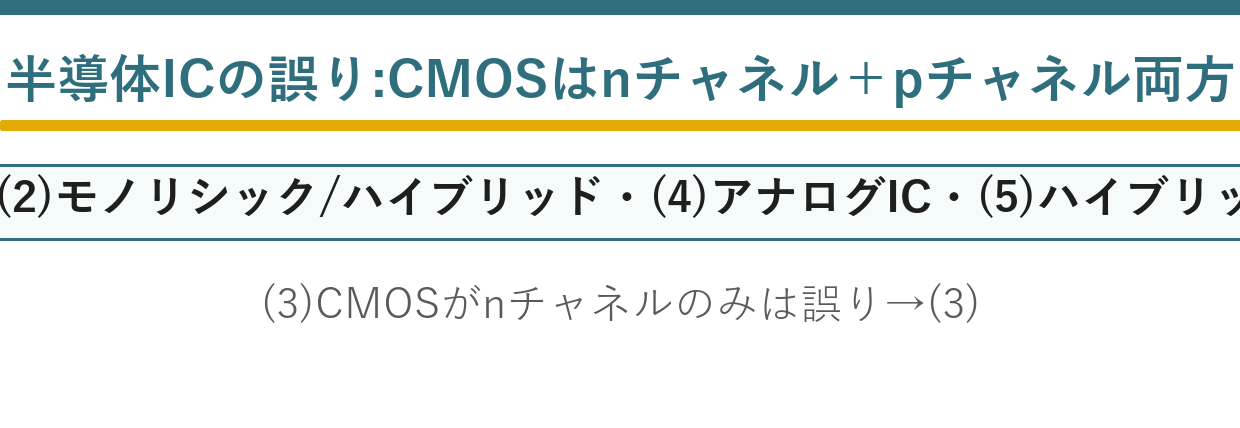

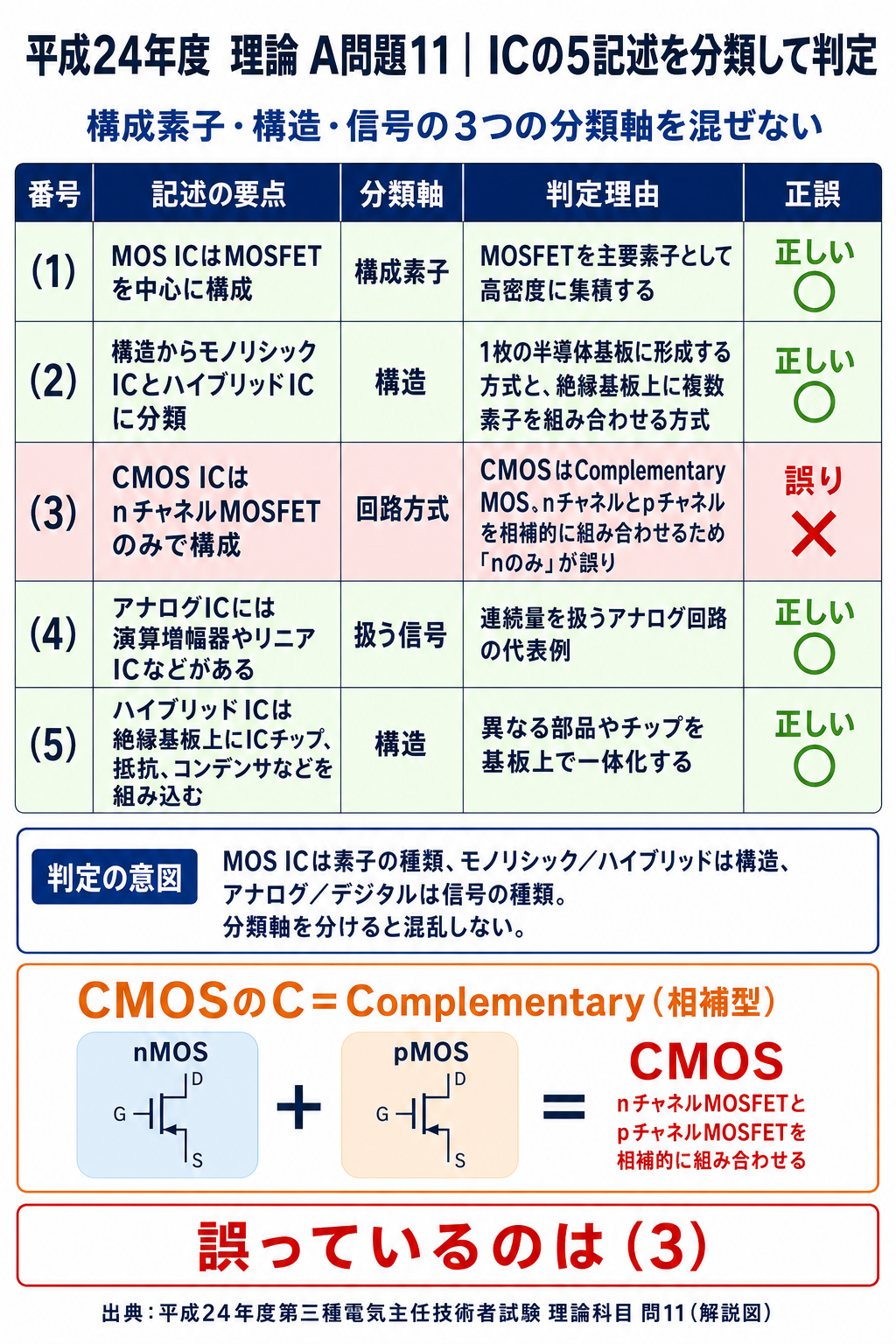

ポイント解説：誤りは(3)—CMOSはnチャネルとpチャネル両方を用いる

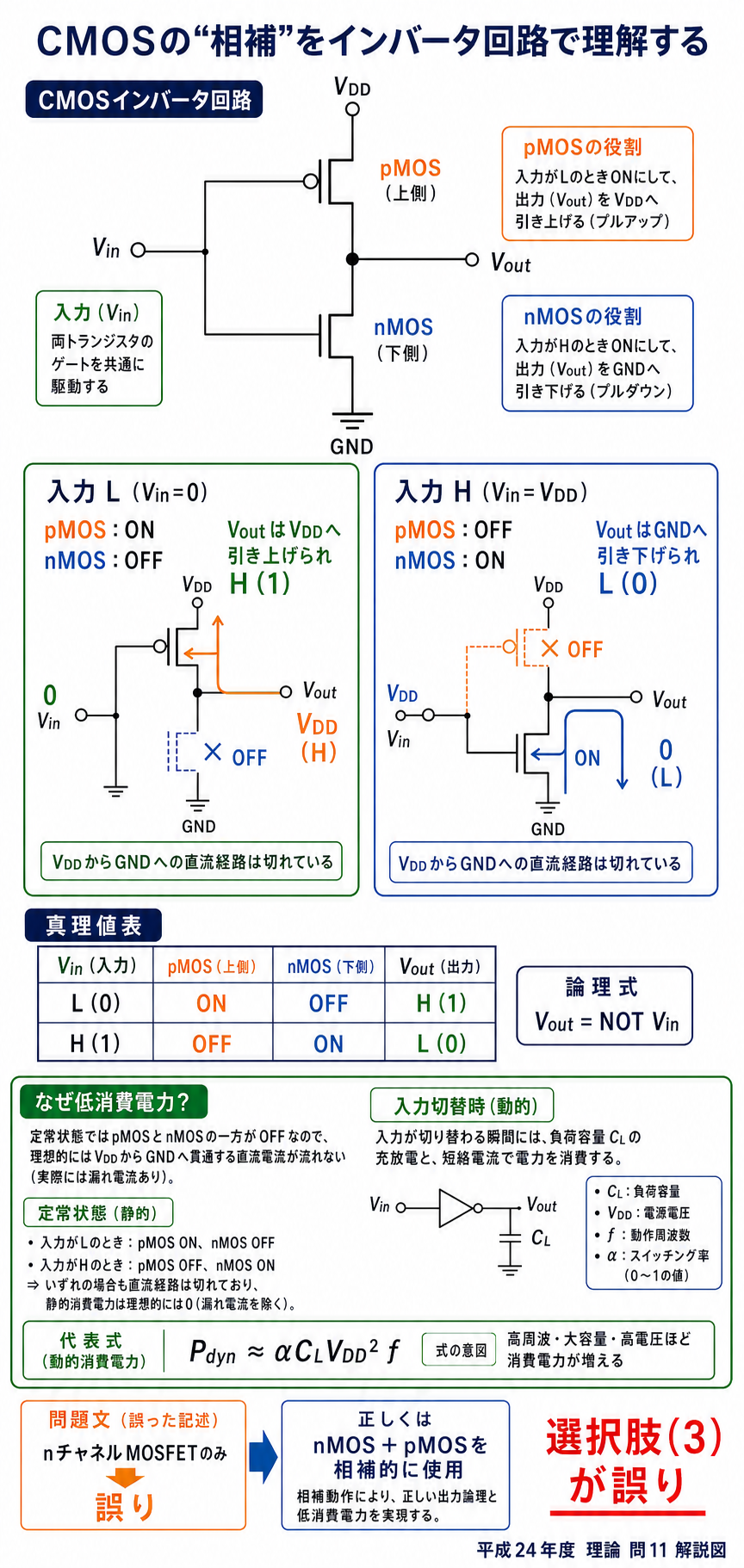

CMOS（相補型MOS：Complementary MOS）は、nチャネルMOSFETとpチャネルMOSFETを組み合わせて（相補的に）構成するICで、消費電力が小さいのが特長。(3)は『nチャネルMOSFETのみを用いて構成される』としており、pチャネルを無視しているので誤り。よって答えは(3)。

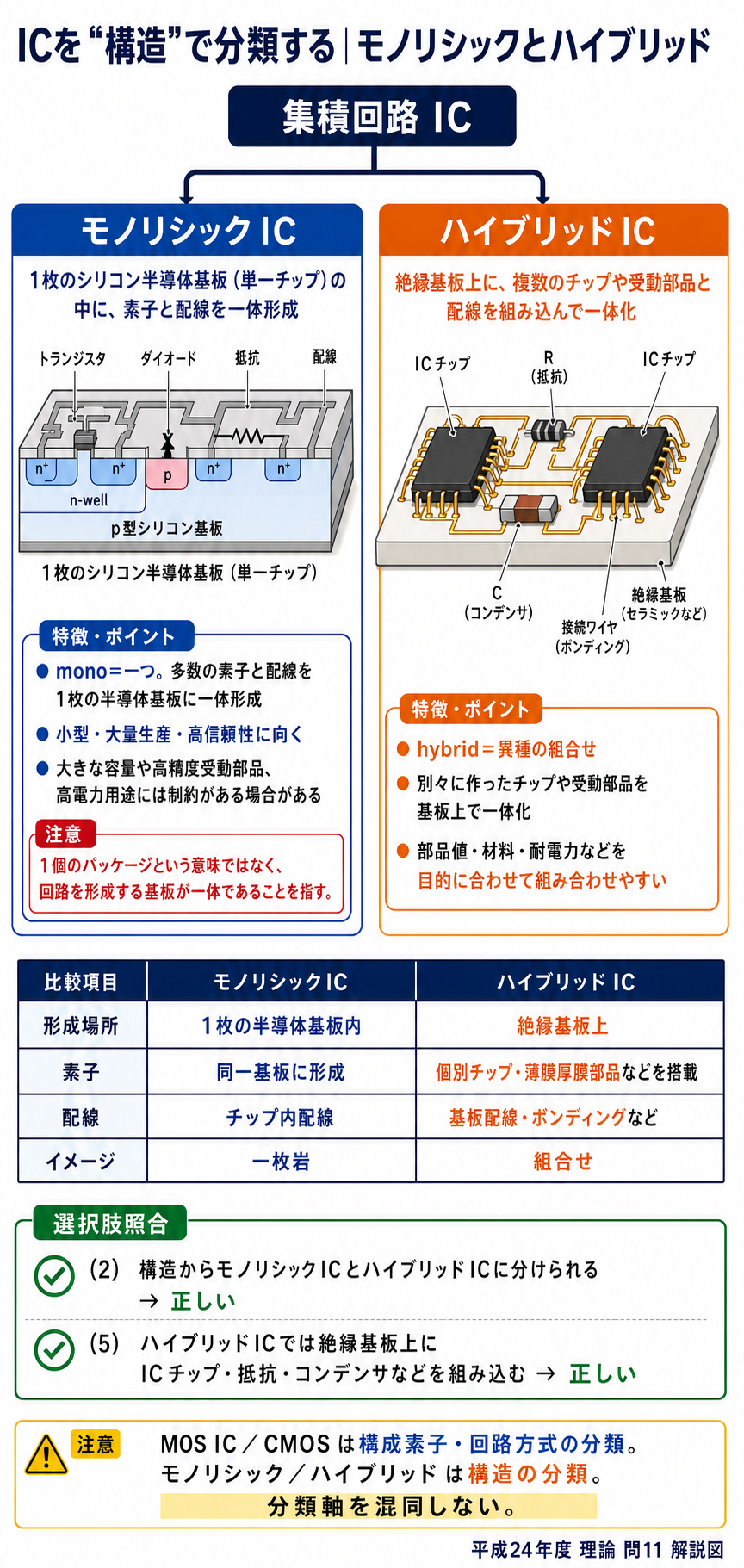

他は正しい：(1)MOS ICはMOSFETを中心につくられたIC。(2)ICは構造からモノリシックIC（1枚のチップ上に集積）とハイブリッドIC（基板上に複数素子を組み込む）に分類できる。(4)アナログICには演算増幅器（オペアンプ）やリニアICがある。(5)ハイブリッドICは絶縁基板上にICチップ・抵抗・コンデンサなどを組み込んだもの。
問題の解説
STEP1 (3)が誤りの理由
CMOSはnチャネルとpチャネルの2種類のMOSFETを相補的に使う。『nチャネルのみ』は誤り。選択肢の『のみ』はしばしば誤りの目印。
STEP2 他の選択肢の確認
(1)MOS IC＝MOSFET中心（正）。(2)モノリシック/ハイブリッドの分類（正）。(4)アナログIC＝オペアンプ・リニアIC（正）。(5)ハイブリッドICの構成（正）。
STEP3 結論
誤っているのは(3)。
答え：(3)
💡 覚え方
CMOS＝nチャネル＋pチャネル（相補型・低消費電力）。IC分類＝モノリシック/ハイブリッド。アナログIC＝オペアンプ・リニアIC。
⚠️ よくある間違い
CMOSはnチャネル『のみ』ではない（pチャネルも使う）。『のみ』『すべて』は誤りのサインになりやすい。
まとめ
| (3)誤り | CMOSはnチャネル＋pチャネル両方 |
| (1)(2) | MOS IC・モノリシック/ハイブリッド（正） |
| (4)(5) | アナログIC・ハイブリッドIC（正） |
| 答え | (3) |
▼あわせて解きたい関連問題
・MOSFETの動作（半導体14）：【理論】平成30年度 A問題11
