単相交流11【電験3種 理論】RLC直列共振回路の共振周波数を求める!令和5年度下期 A問題8 完全解説

電験3種 理論科目 電気回路(単相交流) 令和5年度下期 A問題8 LとCが打ち消し合う周波数!共振点は何Hz?

今回は令和5年度下期 理論科目 A問題8を解説します。1 V電源、C、L=10 mH、R=0.5 Ωの直列回路で、共振時のコイル端子電圧VL=314 Vから共振周波数〔kHz〕を求めます。

直列共振ではXL=XCとなり、合成インピーダンスはRだけです。共振電流I、XL、ω、fを順に求め、さらに未知のC、電圧拡大率Q、全選択肢、電力まで検算します。

目次

令和5年度下期 理論科目 A問題8:問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

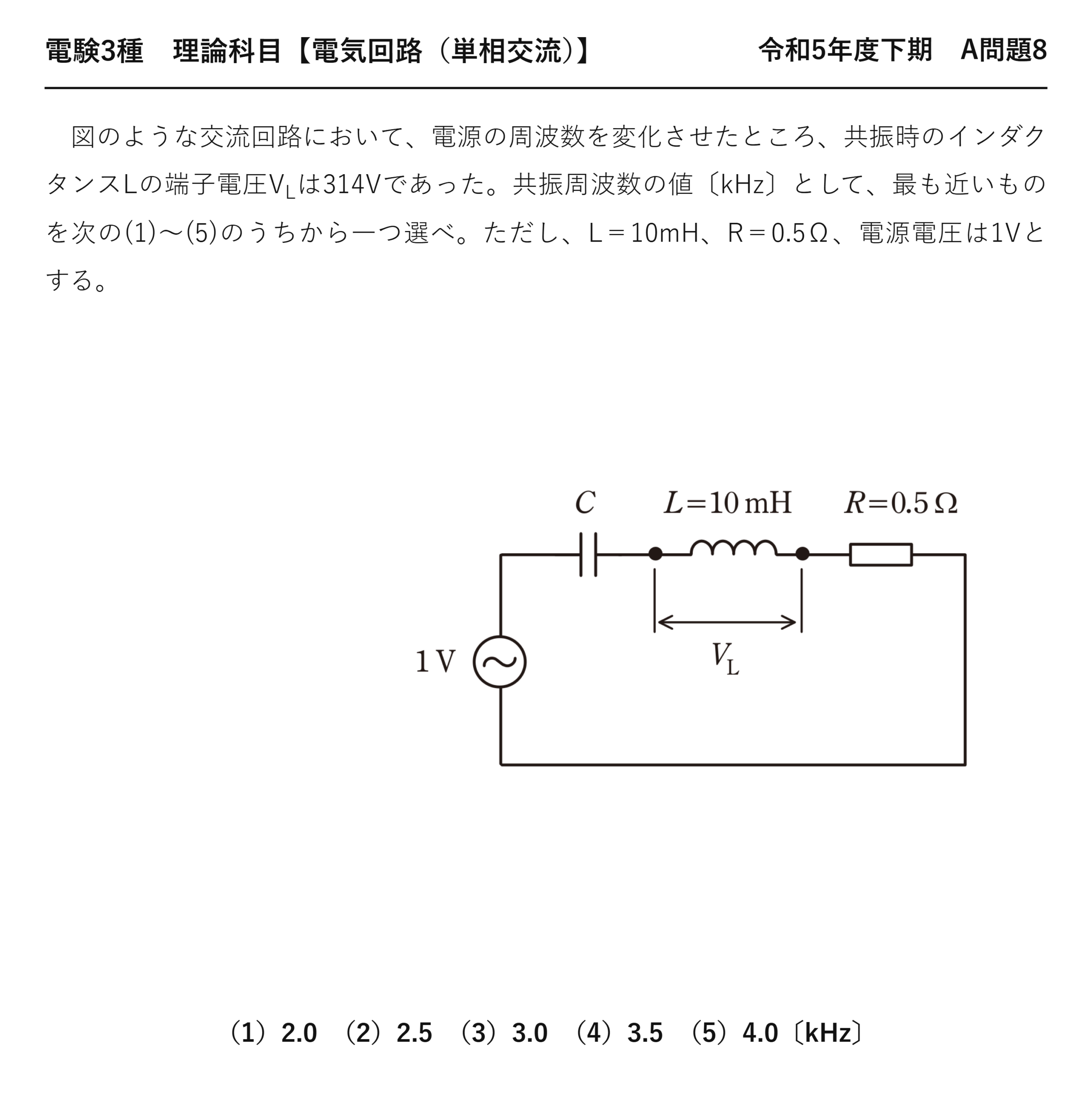

電験3種 理論科目 単相交流 令和5年度下期 A問題8 問題文
令和5年度下期 理論科目 A問題8 問題文

出典:一般財団法人 電気技術者試験センター「令和5年度下期 第三種電気主任技術者試験」理論科目 A問題8

電験3種 理論科目 【電気回路(単相交流)】 令和5年度下期 A問題8

 図のような交流回路において、電源の周波数を変化させたところ、共振時のインダクタンスLの端子電圧VLは314Vであった。共振周波数の値〔kHz〕として、最も近いものを次の(1)〜(5)のうちから一つ選べ。ただし、L=10mH、R=0.5Ω、電源電圧は1Vとする。

(1)2.0 (2)2.5 (3)3.0 (4)3.5 (5)4.0〔kHz〕

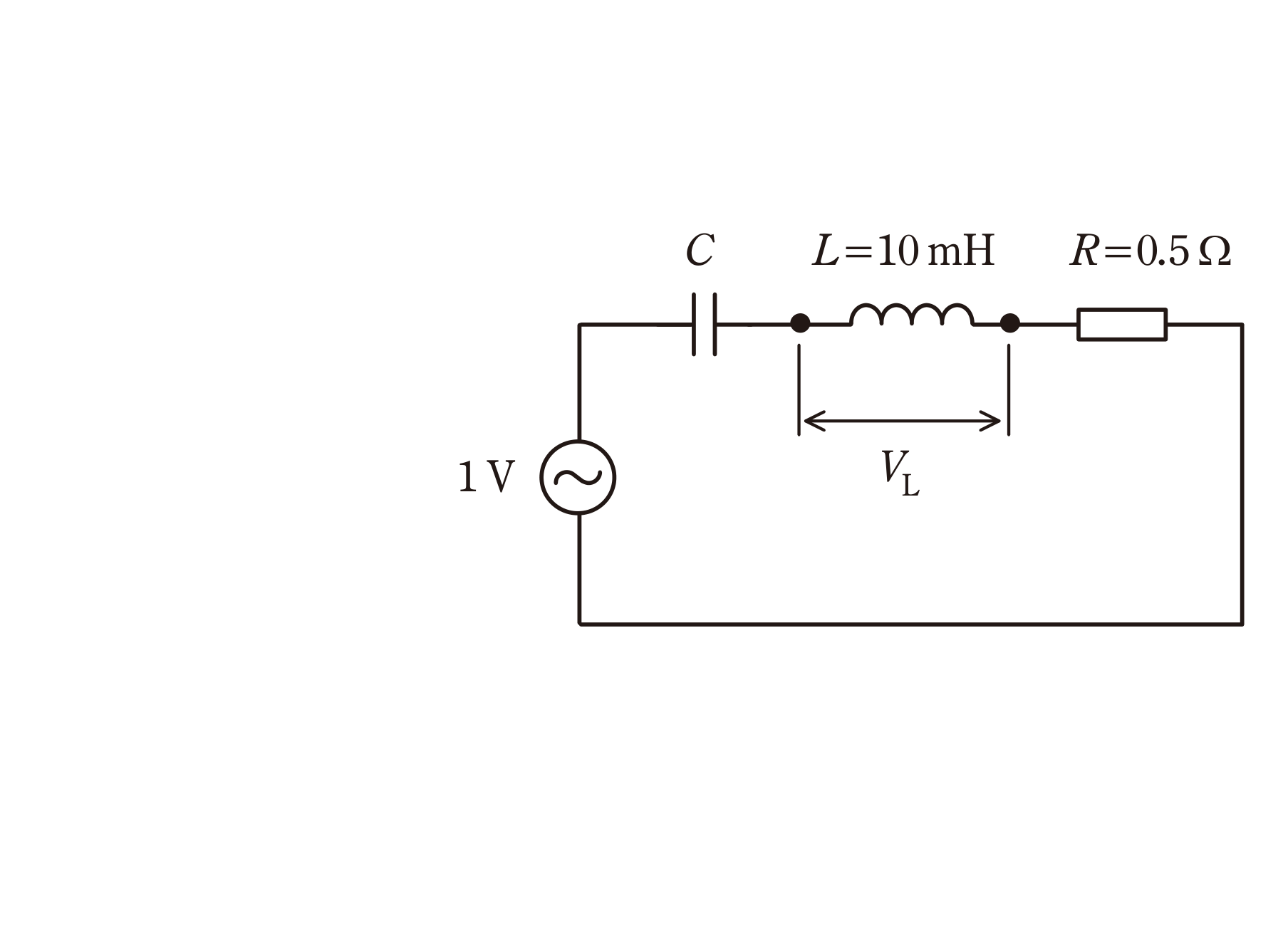

図 1V電源・C・L=10mH・R=0.5ΩのRLC直列回路(問題図)
図 1V電源・C・L=10mH・R=0.5ΩのRLC直列回路(問題図)

出題のポイント:共振時の電流は「電源電圧÷抵抗」

直列共振では \(X_L\) と \(X_C\) が打ち消し合い、残るのは抵抗 \(R\) だけです。回路全体のインピーダンスが最小になり、電流が最大になります

本問はこの \(I=V/R\) が出発点です。電流さえ出れば、コイルの端子電圧 \(V_L=IX_L\) から \(X_L\) が逆算でき、\(X_L=\omega L\) で角周波数、そこから周波数へとつながります。

直列共振の要点
$$X_L=X_C\ \Rightarrow\ \dot Z=R,\qquad I=\frac{V}{R}$$

共振周波数の公式 \(f_0=1/(2\pi\sqrt{LC})\) は本問では使えません——\(C\) が与えられていないからです。

「公式が使えないときこそ定義に戻る」のが本問の教訓です。\(C\) の代わりに \(V_L\) という別の手がかりが与えられているので、\(L\) 側から攻めるのが正解ルートになります。

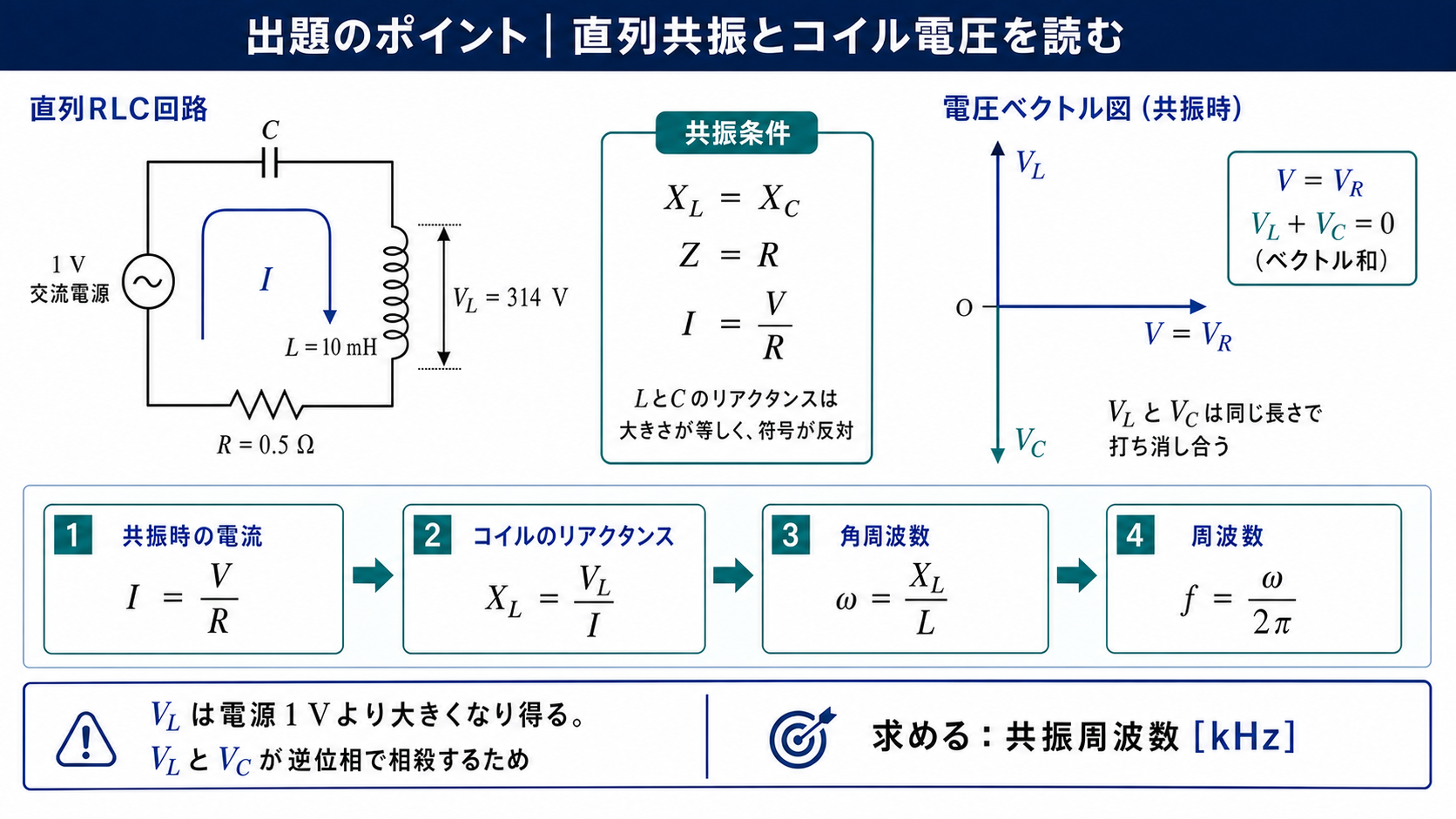

1V電源、C、L=10mH、R=0.5Ωの閉じた直列RLC回路、コイル端子電圧314V、共振時にVLとVCが相殺してV=VRとなる正確な電圧ベクトル図、周波数を求める4段階を答えを伏せて示す出題のポイント図
共振時はV_LとV_Cが大きさ等しく逆位相で相殺し、電源電圧VはV_Rに等しくなります。この図では周波数や正答番号を示していません。

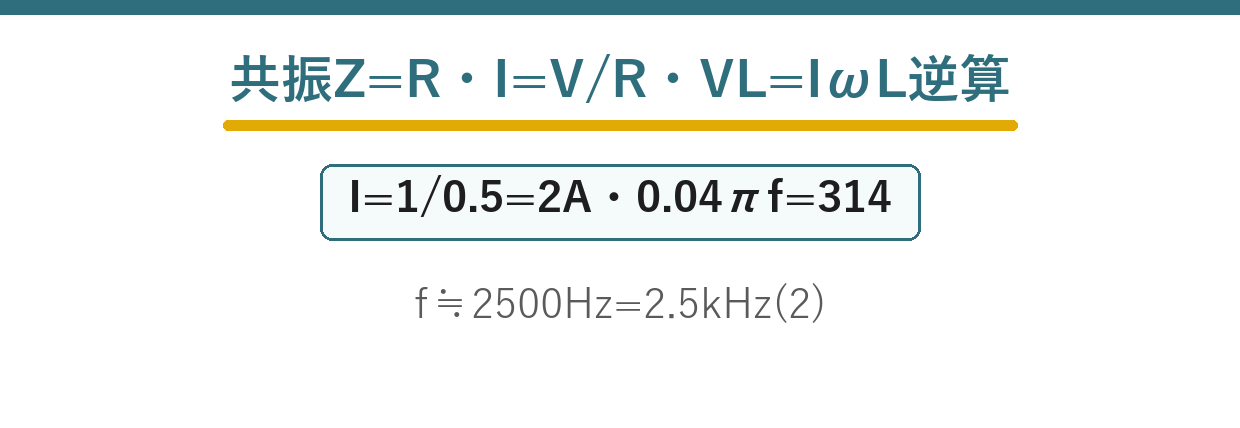

解説:\(I\to X_L\to\omega\to f\) の4ステップ

$$I=\frac{V}{R}=\frac{1}{0.5}=2\ \mathrm{A}$$
❶ 共振時の電流
\(L\)・\(C\) は消える
$$X_L=\frac{V_L}{I}=\frac{314}{2}=157\ \Omega$$
❷ コイルの端子電圧から
$$\omega=\frac{X_L}{L}=\frac{157}{10\times10^{-3}}=1.57\times10^{4}\ \mathrm{rad/s}$$
❸ \(X_L=\omega L\) を解く
$$f=\frac{\omega}{2\pi}=\frac{1.57\times10^{4}}{6.28}\fallingdotseq2.5\times10^{3}\ \mathrm{Hz}$$
❹ 周波数へ
2.5 kHz

❶で \(R=0.5\ \Omega\) を使うのがポイントです。「電源電圧が1 Vしかないのにコイルには314 Vも出る」——これが共振の電圧拡大作用で、拡大率は \(Q=V_L/V=314\) 倍にもなります。

❹では \(157/(2\pi)=25.0\) という関係が効いています。\(157\fallingdotseq50\pi\) なので、\(\omega=5000\pi\)、\(f=2500\ \mathrm{Hz}\) と暗算でも出せます。

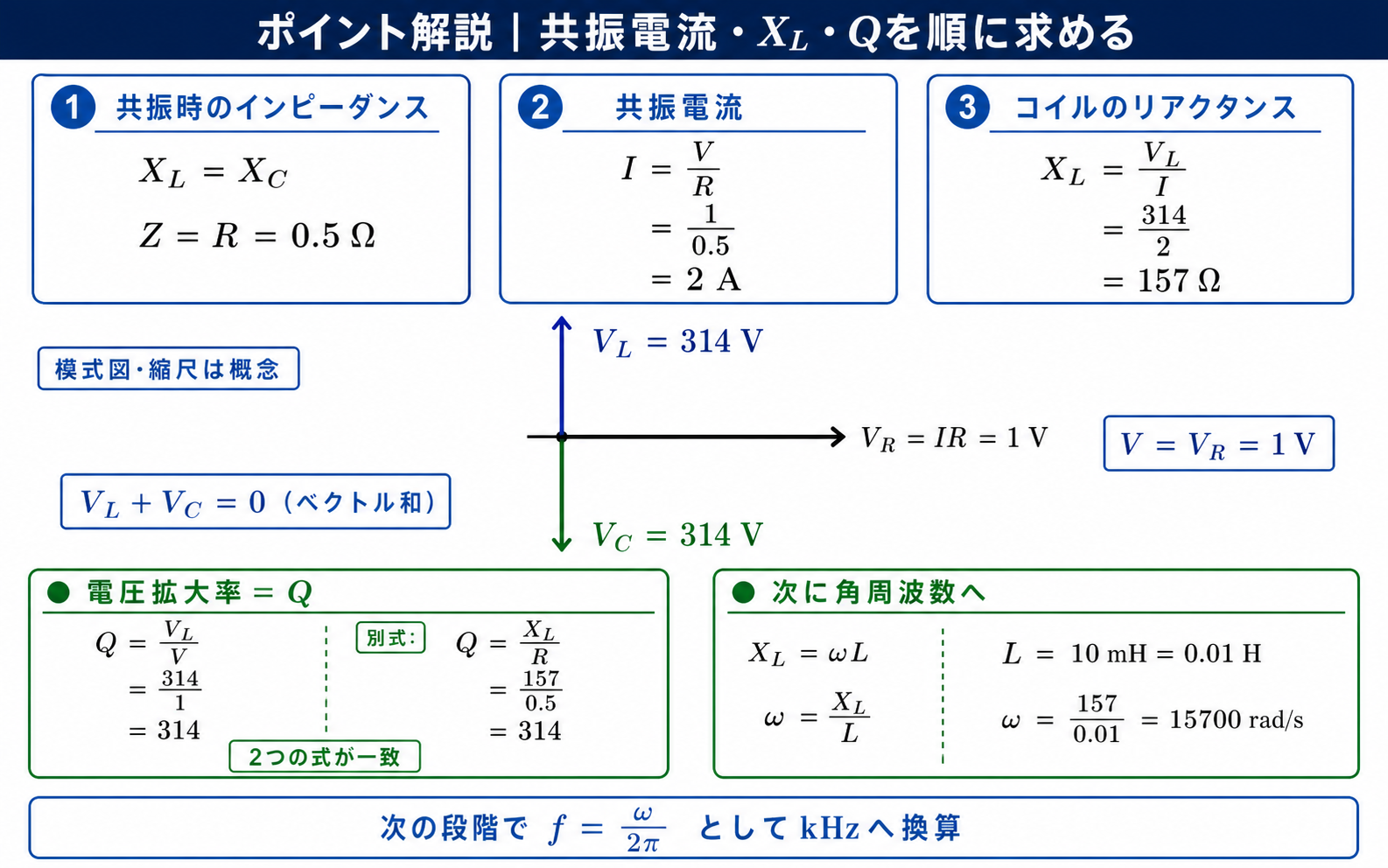

直列共振時のZ=0.5Ω、電流2A、コイルリアクタンス157Ω、電圧拡大率Q=314、角周波数15700rad/sを順に導くポイント解説図
I=2 A、X_L=157 Ωです。Q=V_L/VとQ=X_L/Rはともに314となり、ω=X_L/L=15700 rad/sです。

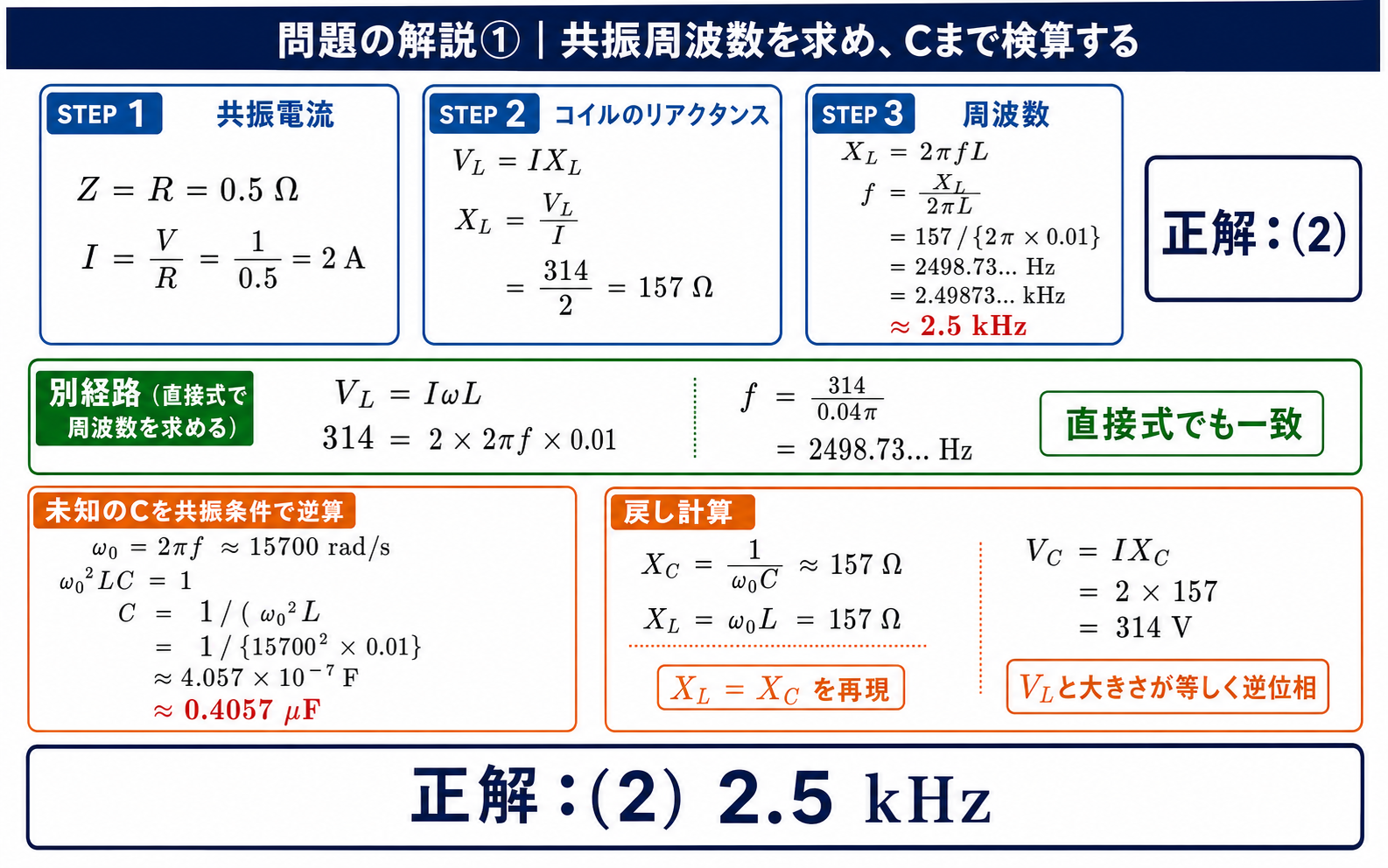

共振周波数2498.73Hz=約2.5kHzと正解2を導き、未知のC=約0.4057μFを逆算してXL=XCとVC=314Vを検算する詳細解説図
f=157/(2π×0.01)=2498.73…Hzなので2.5 kHzが最も近い値です。Cを逆算して共振条件も再現します。

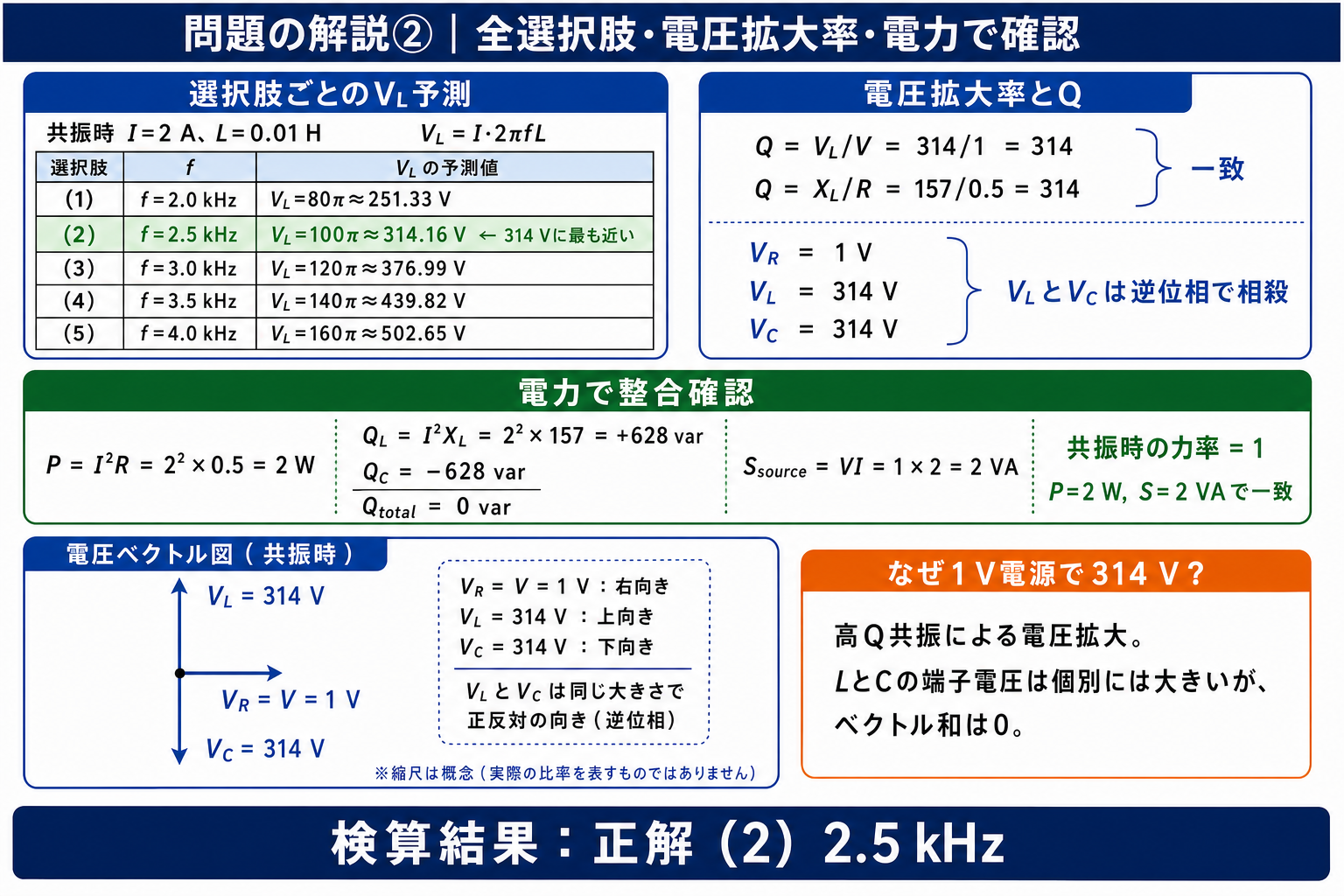

全5周波数選択肢から予測されるVL、Q=314、P=2W、QL=+628var、QC=−628var、共振時力率1と電圧ベクトルで正解2を多重検算する詳細解説図
全選択肢のV_Lを戻し計算し、電圧拡大率Q、電力、無効電力、共振時の電圧ベクトルでも2.5 kHzを検算します。
答え\(f\fallingdotseq2.5\ \mathrm{kHz}\) → 選択肢(2)

誤答の正体:選択肢ごとに \(V_L\) を出してみる

本問は逆算でも検算できます各選択肢の周波数で \(V_L=I\omega L=2\times2\pi f\times0.01\) を計算してみましょう。

選択肢\(f\)〔kHz〕\(X_L=\omega L\)〔Ω〕\(V_L=IX_L\)〔V〕判定
(1)2.0126251×
(2)2.5157314
(3)3.0188377×
(4)3.5220440×
(5)4.0251503×

(3)の377 Vにだけは注意してください。\(377=120\pi\) で、60 Hzの \(\omega\) としてよく見かける数字です。314も \(100\pi\)(50 Hzの \(\omega\))——見慣れた数字に引きずられて「50 Hzだ」と即断しないことが大切です。

⚠️ よくある間違い
\(I=V/R=2\ \mathrm{A}\) を \(1\ \mathrm{A}\) と誤ると、\(X_L=314\ \Omega\)、\(f=5.0\ \mathrm{kHz}\) になります。選択肢にない値が出たら計算ミスのサイン——\(R=0.5\ \Omega\) で割ると電流は2倍である点を確認してください。

☝️ ひっかけの作り方:\(L=10\ \mathrm{mH}\) を \(10\ \mathrm{H}\) と読むと、\(\omega=15.7\)、\(f=2.5\ \mathrm{Hz}\)——数字は同じ「2.5」でも単位が千倍違いますミリを落とすと桁が3つずれるので、代入時にいったん \(10\times10^{-3}\) と書くのが安全です。

深掘り①:与えられていない \(C\) と \(Q\) を出してみる

答えが出た後に \(C\) を求めておくと、回路の全体像がつかめます共振条件 \(\omega L=1/(\omega C)\) から逆算します。

$$C=\frac{1}{\omega^{2}L}=\frac{1}{(1.57\times10^{4})^{2}\times0.01}$$
❶ 共振条件を \(C\) について解く
$$C\fallingdotseq4.06\times10^{-7}\ \mathrm{F}=0.41\ \mu\mathrm{F}$$
❷ 計算
実用的な値
$$X_C=\frac{1}{\omega C}=157\ \Omega=X_L$$
❸ 検算
一致 ✓

\(X_C\) が \(X_L\) と一致したので、計算は正しいと確認できます。コンデンサの端子電圧も \(V_C=IX_C=314\ \mathrm{V}\)——\(V_L\) と同じ大きさで向きが逆なので、足すとゼロになります。

意味
電源電圧 \(V\)1 Vたった1 V
\(V_R\)1 V電源電圧と等しい
\(V_L\)314 V電源の314倍
\(V_C\)314 V\(V_L\) と逆位相
\(Q=X_L/R\)314電圧拡大率

「\(V_L\) と \(V_C\) が打ち消し合う」=「それぞれがゼロ」ではありませんどちらも314 Vが実在し、部品にはその電圧がかかっています耐圧が足りなければ絶縁破壊します——共振回路の設計では \(Q\) の把握が欠かせません

深掘り②:\(Q\) が高いとどうなるか

\(Q\)(尖鋭度)は「共振の鋭さ」を表します。\(Q=\omega L/R=1/(\omega CR)\) と何通りにも書けますが、本問のように \(V_L/V\) で読み取るのが最も速い場面もあります。

尖鋭度 \(Q\) と帯域幅
$$Q=\frac{\omega_0 L}{R}=\frac{V_L}{V}=\frac{f_0}{B}$$

\(B\) は電力が半分になる周波数幅です。\(Q\) が大きいほど帯域が狭く、鋭く共振します。

$$Q=\frac{V_L}{V}=\frac{314}{1}=314$$
❶ 電圧比から
非常に高い \(Q\)
$$B=\frac{f_0}{Q}=\frac{2500}{314}\fallingdotseq8\ \mathrm{Hz}$$
❷ 帯域幅
わずか8 Hz

2500 Hzの共振点に対して、帯域はたった8 Hzです。周波数が少し外れただけで電流が急減する——ラジオの選局回路が特定の放送局だけを拾えるのは、この鋭さのおかげです。

逆に電力系統では高い \(Q\) は危険です。ケーブルの静電容量と変圧器のインダクタンスがたまたま共振すると、異常電圧が発生します。この現象を「直列共振過電圧」と呼び、電力科目でも扱われるテーマです。

深掘り③:共振の3つの顔を整理する

電験3種では、直列共振と並列共振が繰り返し問われます混同しやすいので、対比表で覚えてしまいましょう

直列共振並列共振
共振時のインピーダンス最小(\(=R\))最大(理想では∞)
共振時の電流最大最小(理想では0)
拡大されるもの電圧(\(V_L=QV\))電流(\(I_L=QI\))
等価的な見え方短絡開放
共振周波数\(f_0=\dfrac{1}{2\pi\sqrt{LC}}\)同じ(理想の場合)

共振周波数の式はどちらも同じですが、起きることが正反対です。「直列=短絡、並列=開放」と覚えておけば、回路のどこが消えるかが即座に判断できます。

本問のように \(C\) が未知でも、\(L\) と \(V_L\) が分かれば周波数が出せるのは、共振時に \(I=V/R\) が確定するからです。共振という条件が、複雑な回路を「抵抗1個」に単純化してくれます

⏱️ 本番での進め方
❶ 共振と書いてあったら、まず \(I=V/R\) を書く——ここが全ての起点。
❷ \(V_L\) や \(V_C\) が電源電圧より大きくても驚かない——\(Q\) 倍される。
❸ \(157=50\pi\)、\(314=100\pi\)、\(377=120\pi\) を暗記しておくと計算が速い。
❹ 答えが選択肢にない → 電流の計算を疑う(\(R\) で割り忘れ・2倍のミス)。

💡 覚え方
共振の問題は「何が与えられていないか」を見ると方針が決まります。本問は \(C\) がない代わりに \(V_L\) がある——だから \(L\) 側から \(\omega\) を出す与えられた情報がルートを指定しているのです。

出題履歴:直列共振はこう問われてきた

直列共振は理論科目の頻出テーマです。共振周波数そのものを問う形、電圧拡大を問う形、共振条件から素子値を逆算する形——出題の切り口はさまざまです。

この分野はほぼ毎年どこかで出題されます。手を動かして解ける状態にしておけば、本番で確実に得点できます。

あわせて解いておきたい記事:【理論】平成28年度A問題9(直列共振と並列共振の角周波数)【理論】平成24年度A問題7(RLC直列共振の空欄補充)

まとめ

共振条件XL=XC、Z=R=0.5 Ω
共振電流I=1/0.5=2 A
コイルXL=314/2=157 Ω
角周波数ω=157/0.01=15700 rad/s
共振周波数f=2498.73…Hz≈2.5 kHz …(2)
電圧拡大率Q=314

問題文・回路図・選択肢は試験センター公式問題PDF(理論 問8、印刷ページ-10-)、正答(2)は公式解答PDFで照合しました。
