電子回路31【電験3種 理論】接合形FET増幅回路の動作点(ソース抵抗RS)と電圧増幅度Avを求める!平成24年度 B問題18 完全解説

電験3種 理論科目 電子理論(電子回路) 平成24年度 B問題18 ソース抵抗RSで動作点が決まる!増幅度Avは?

今回は平成24年度 理論科目 B問題18(選択問題)を解説します。飽和領域で動作する接合形FET増幅回路について、(a)動作点を図2の点Pにするソース抵抗RS、(b)小信号等価回路(図3)から電圧増幅度Avを求める問題です。

ゲート電流が0なのでゲートは0V。ソース自己バイアスではVgs=−IdRS。図2から点PのVgsとIdを読み取ります。電圧増幅度はAv=gm(RD∥RL)(RSはCSで交流的に短絡)で求めます。

目次

平成24年度 理論科目 B問題18:問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

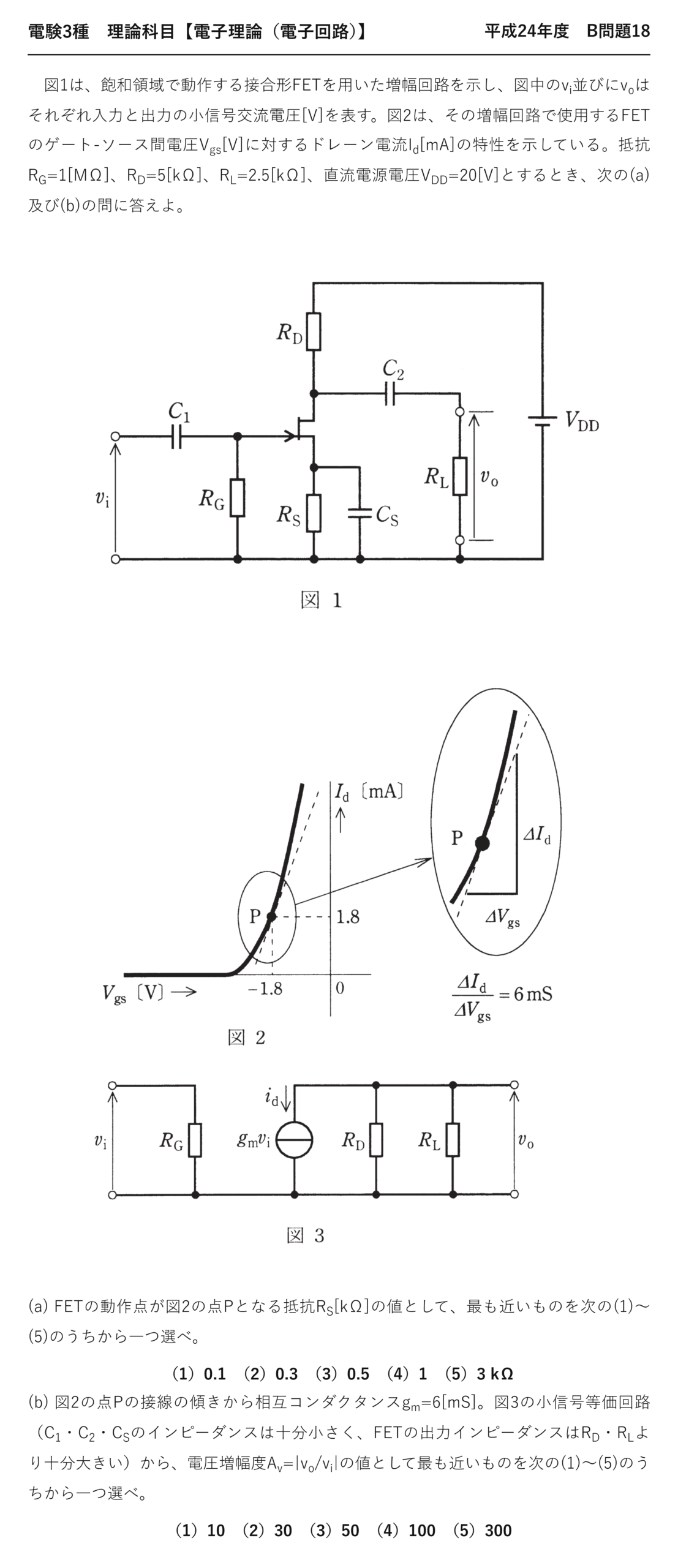

電験3種 理論科目 電子回路 平成24年度 B問題18 問題文
平成24年度 理論科目 B問題18 問題文

出典:一般財団法人 電気技術者試験センター「平成24年度 第三種電気主任技術者試験」理論科目 B問題18

電験3種 理論科目 【電子理論(電子回路)】 平成24年度 B問題18

 図1は、飽和領域で動作する接合形FETを用いた増幅回路を示し、図中のvi並びにvoはそれぞれ入力と出力の小信号交流電圧[V]を表す。図2は、その増幅回路で使用するFETのゲート-ソース間電圧Vgs[V]に対するドレーン電流Id[mA]の特性を示している。抵抗RG=1[MΩ]、RD=5[kΩ]、RL=2.5[kΩ]、直流電源電圧VDD=20[V]とするとき、次の(a)及び(b)の問に答えよ。

(a) FETの動作点が図2の点Pとなる抵抗RS[kΩ]の値として、最も近いものを次の(1)〜(5)のうちから一つ選べ。

(1)0.1 (2)0.3 (3)0.5 (4)1 (5)3 kΩ

(b) 図2の点Pの接線の傾きから相互コンダクタンスgm=6[mS]。図3の小信号等価回路(C1・C2・CSのインピーダンスは十分小さく、FETの出力インピーダンスはRD・RLより十分大きい)から、電圧増幅度Av=|vo/vi|の値として最も近いものを次の(1)〜(5)のうちから一つ選べ。

(1)10 (2)30 (3)50 (4)100 (5)300

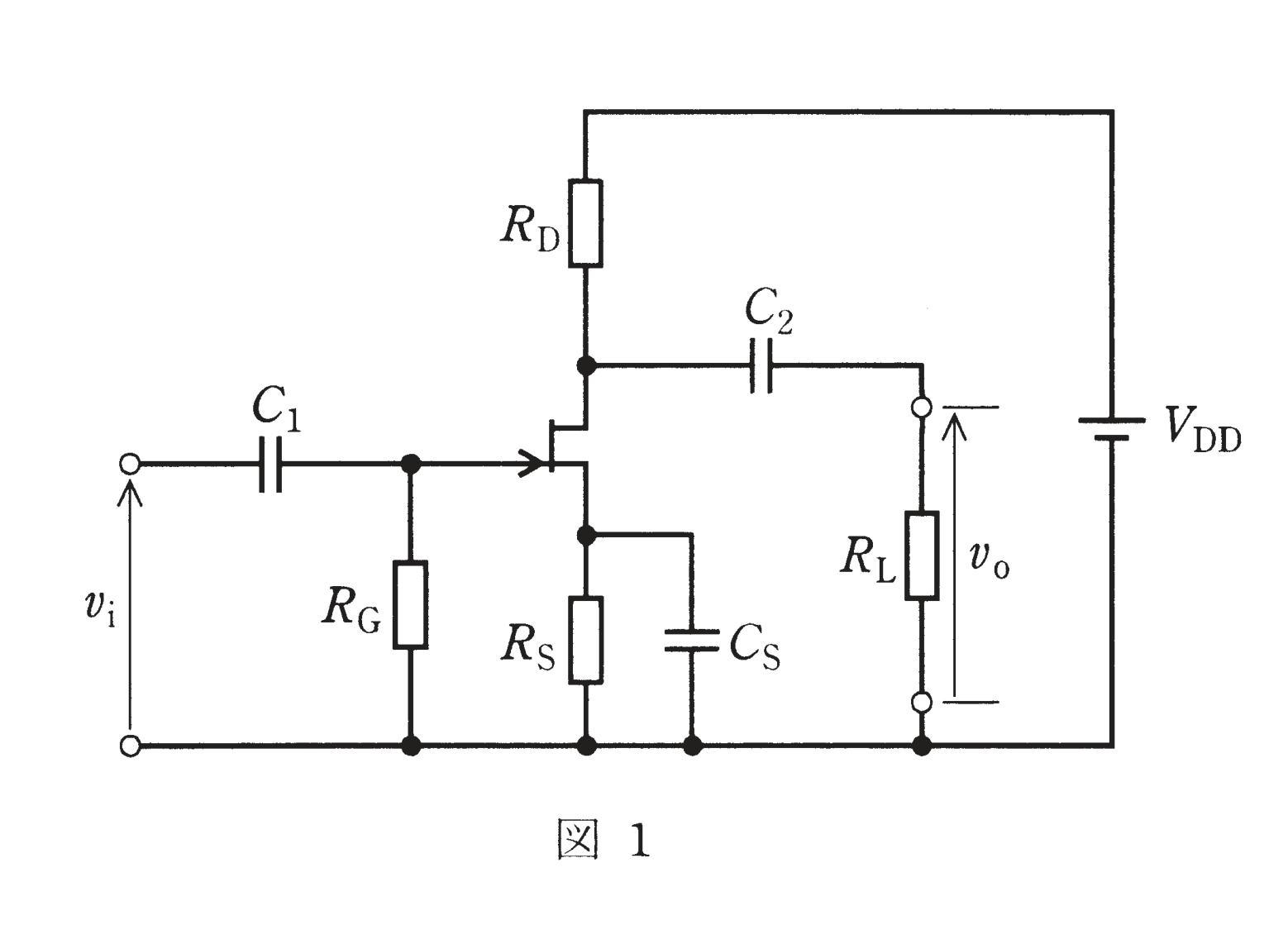

図1 飽和領域で動作する接合形FETを用いた増幅回路(RG・RD・RS・RL・CS・VDD)(問題図)
図1 飽和領域で動作する接合形FETを用いた増幅回路(RG・RD・RS・RL・CS・VDD)(問題図)

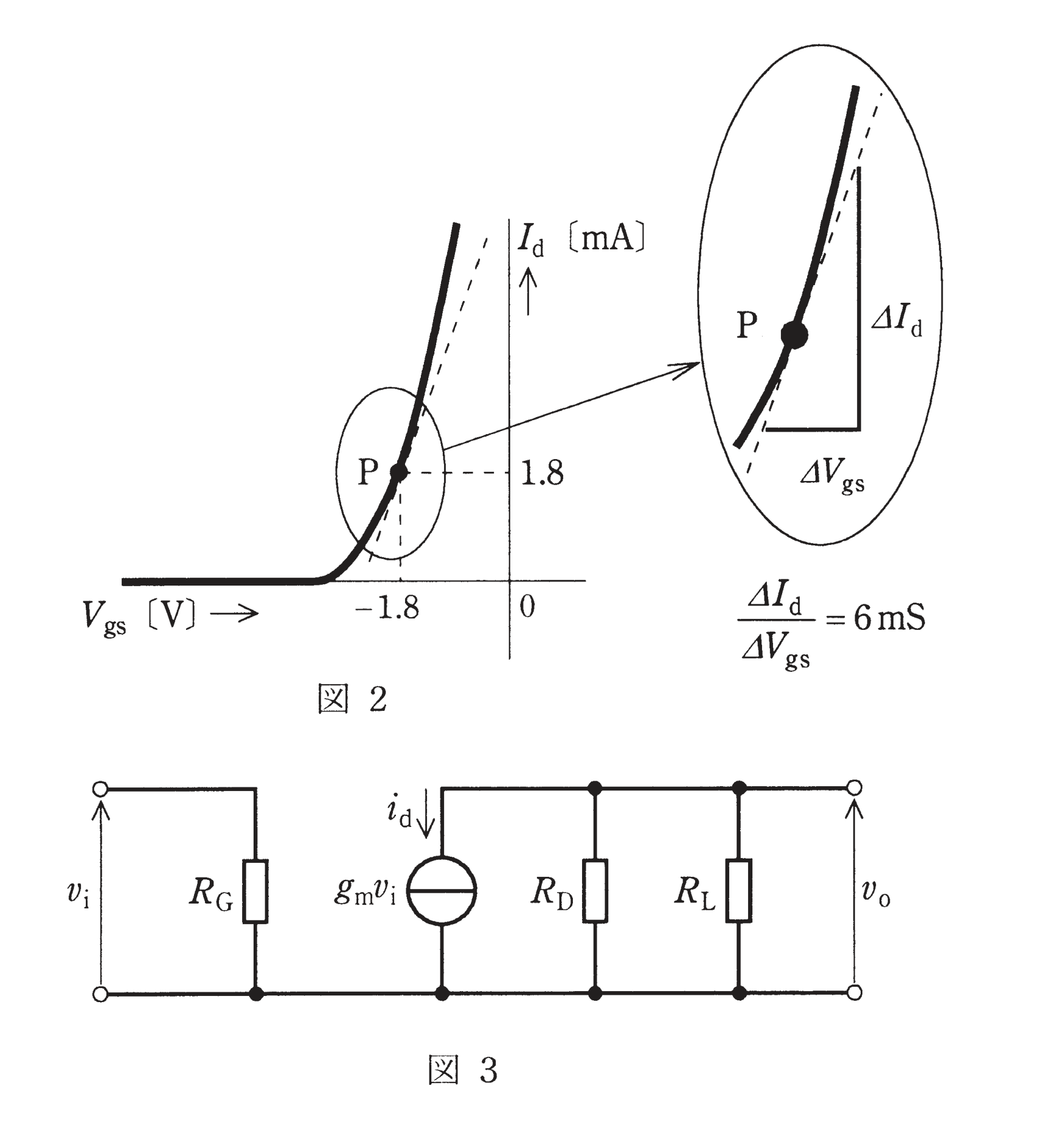

図2 FETのVgs−Id特性と動作点P(gm=6mS) 図3 増幅回路の小信号交流等価回路(問題図)
図2 FETのVgs−Id特性と動作点P(gm=6mS) 図3 増幅回路の小信号交流等価回路(問題図)

解説①:(a) 動作点からソース抵抗を求める

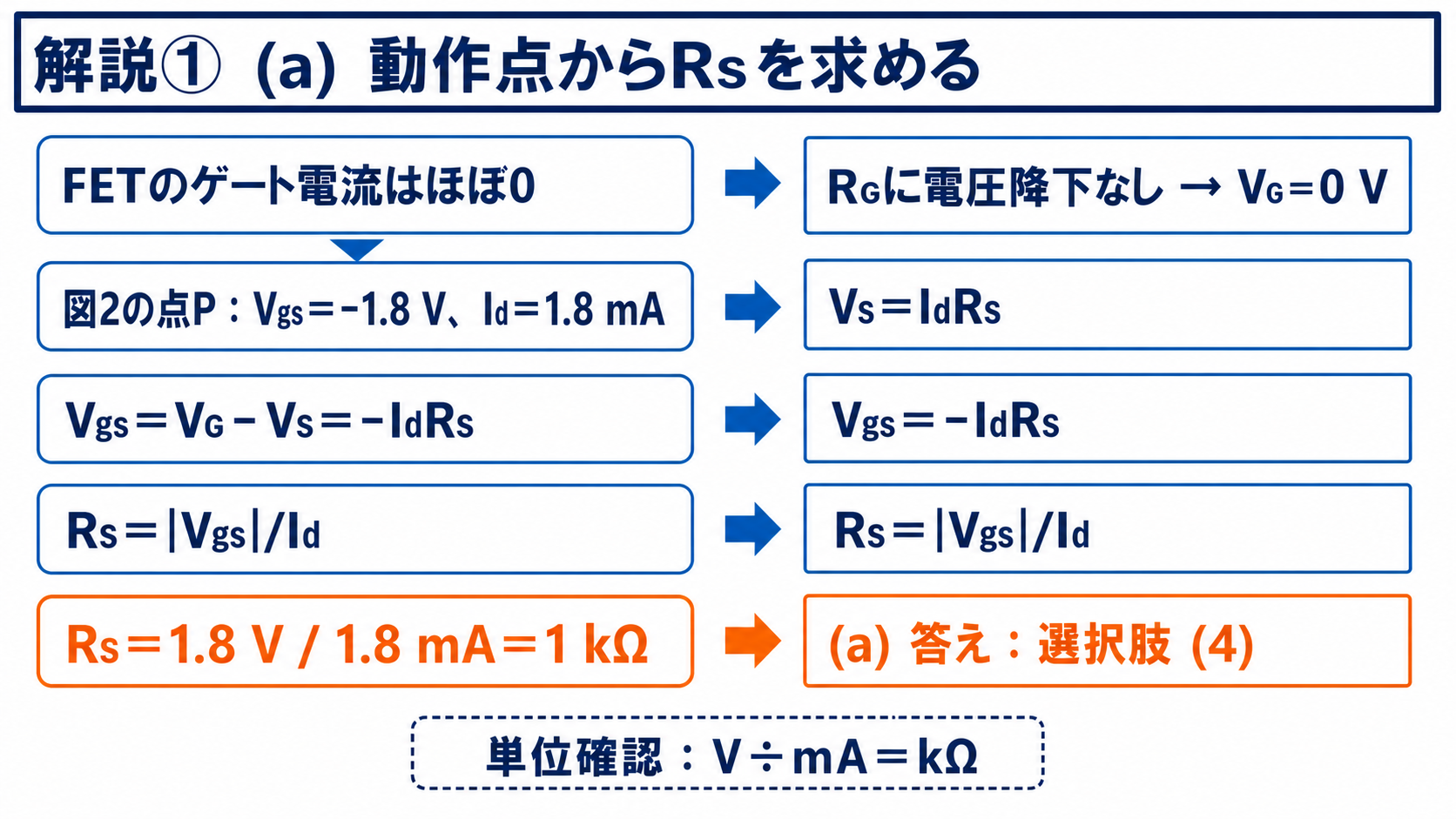

GPT Image 2で作成したFET自己バイアスのソース抵抗導出図
点PのVgsとIdからRS=1 kΩ、(a)は選択肢(4)です。

ゲート電流はほぼ零なのでVG=0 V。点PのVgs=-1.8 V、Id=1.8 mAからRS=|Vgs|/Id=1 kΩで(a)は(4)です。交流ではCSがRSをバイパスし、RDとRLは並列です。RD∥RL=1.67 kΩ、gm=6 mSよりAv=gm(RD∥RL)≈10で(b)は(1)です。

解説②:(b) 交流負荷を並列合成する

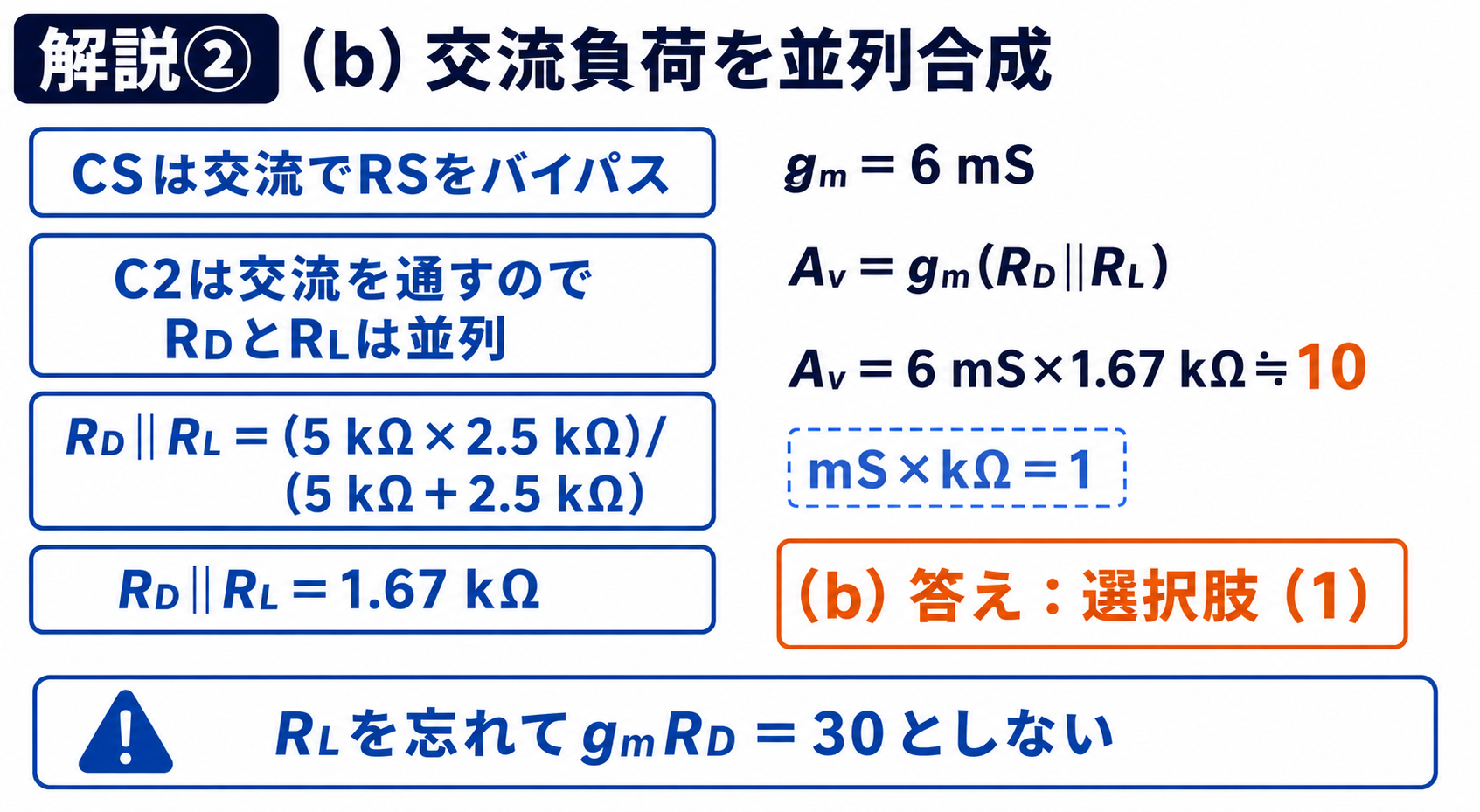

GPT Image 2で作成したFET増幅回路の交流負荷と電圧増幅度の導出図
RDとRLの並列合成からAv≈10、(b)は選択肢(1)です。

図2の点Pは \(V_{gs}=-1.8\ \mathrm{V}\)、\(I_d=1.8\ \mathrm{mA}\) です。

$$V_G=0\ \mathrm{V}$$
❶ ゲート電位
ゲート電流0 → \(R_G\) に降下なし
$$V_S=I_dR_S$$
❷ ソース電位
\(R_S\) での電圧降下
$$V_{gs}=V_G-V_S=-I_dR_S=-1.8\ \mathrm{V}$$
❸ ゲート・ソース間
だから必ず負になる
$$R_S=\frac{1.8}{1.8\times10^{-3}}=1\ \mathrm{k\Omega}$$
❹ 答え
答え(a) \(R_S=1\ \mathrm{k\Omega}\) → 選択肢(4)

これが「自己バイアス」です。負電源を別に用意せず、ドレーン電流そのものが作るソース電位でゲートを相対的に負にします——接合形FETに逆バイアスをかける最も簡単な方法です。

解説③:(a)(b)を選択肢と最終照合する

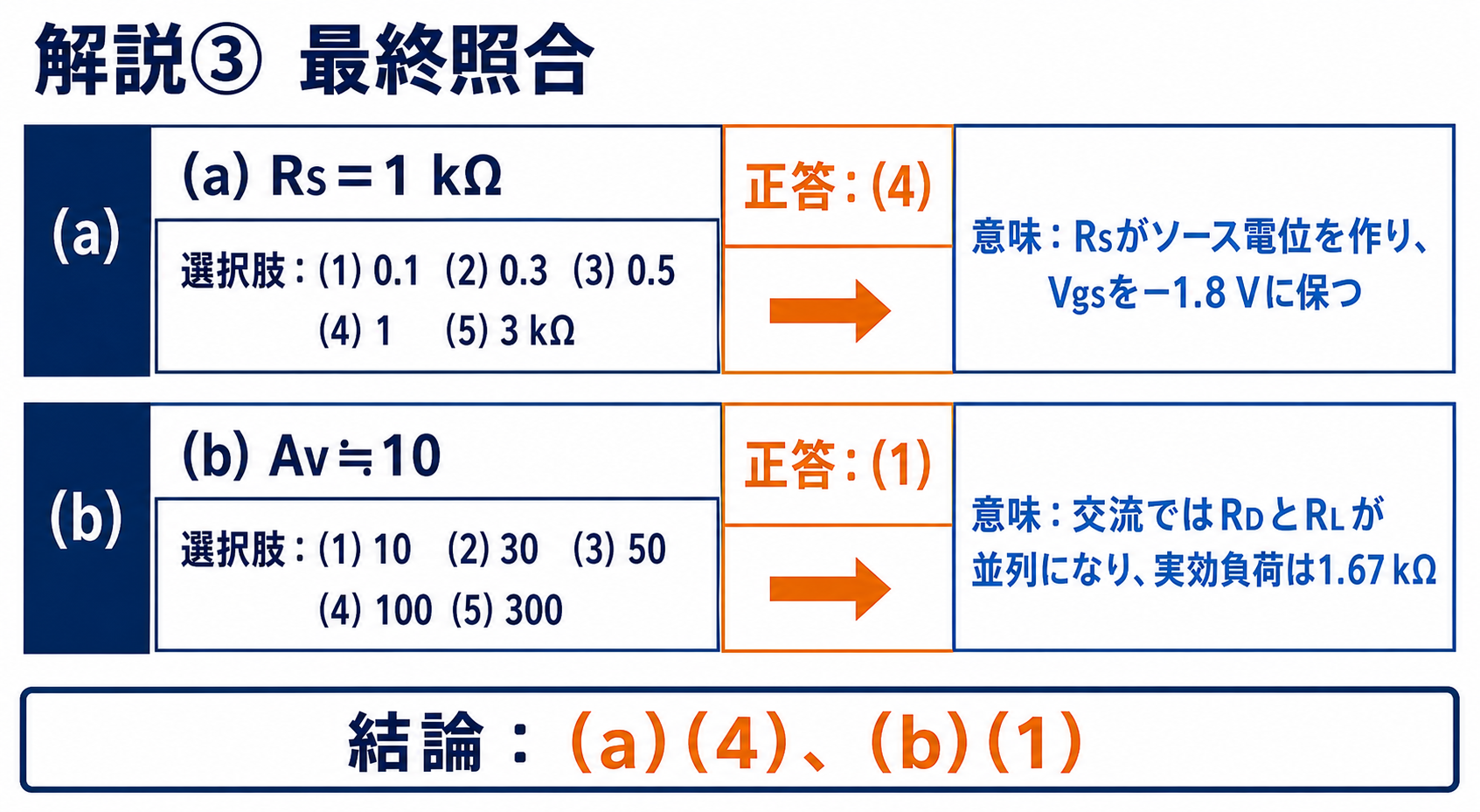

GPT Image 2で作成したFET増幅回路の最終選択肢照合表
結論は(a)(4)、(b)(1)です。
$$v_{gs}=v_i$$
❶ 入力側
ゲートに電流は流れない
$$i_d=g_mv_{gs}=6\times10^{-3}v_i$$
❷ 電流源
\(g_m\) は相互コンダクタンス
$$R_D\parallel R_L=\frac{5\times2.5}{5+2.5}\fallingdotseq1.67\ \mathrm{k\Omega}$$
❸ 出力側の並列合成
出力抵抗は十分大きく無視
$$A_v=6\times10^{-3}\times1.67\times10^{3}=10$$
❹ 電圧増幅度
答え(b) \(A_v=10\) → 選択肢(1)

\(C_S\) が \(R_S\) をバイパスしているので、交流的に \(R_S\) は消えますもし \(C_S\) が無ければ増幅度は \(g_mR_D’/(1+g_mR_S)\) まで下がります——バイパスコンデンサの有無は必ず確認です。

誤答の正体:並列合成を忘れるかどうか

(b)の選択肢何を計算した値か
(1)10◎ \(g_m(R_D\parallel R_L)\)
(2)30\(g_mR_D=6\mathrm{m}\times5\mathrm{k}\)(\(R_L\) を忘れた)
(3)50桁の取り違え
(4)100\(g_m\) を \(60\ \mathrm{mS}\) と読んだ等
(5)300\(g_m(R_D+R_L)\)——並列を直列にした

(2)の30が最頻誤答です。\(R_L\) は結合コンデンサ \(C_2\) の先にあるので直流では見えませんが、交流では \(R_D\) と並列——交流等価回路(図3)を見れば必ず気づきます

⚠️ よくある間違い
\(R_G=1\ \mathrm{M\Omega}\) を計算に使おうとするのが典型的な迷いです。ゲート電流が0なら、どんな大きさの抵抗でも電圧降下は0——\(R_G\) は「ゲート電位を0 Vに決めるためだけ」に入っています

深掘り①:相互コンダクタンス \(g_m\) の意味

\(g_m=\Delta I_d/\Delta V_{gs}\)——「ゲート電圧の変化が、ドレーン電流をどれだけ変えるか」を表します。単位はジーメンス(S)です。

図2で点Pに引いた接線の傾きがそのまま \(g_m\)特性が曲線なので動作点によって値が変わります——だから「点Pにおける」と断ってあるのです。

増幅度が \(g_m\times\) 抵抗 になる理由\(g_m\) が電圧を電流に変え(S)、抵抗が電流を電圧に戻す(Ω)——S×Ω=無次元で、ちゃんと増幅度(比)になります。

バイポーラの \(h_{fe}/h_{ie}\) が、FETでは \(g_m\) にあたります\(|A_v|=h_{fe}R_L/h_{ie}\) と \(|A_v|=g_mR_L\) は同じ構造の式です。

深掘り②:自己バイアスが自動で安定する仕組み

$$I_d\uparrow\ \Rightarrow\ V_S=I_dR_S\uparrow$$
❶ ソース電位が上がる
$$V_{gs}=-I_dR_S\ \text{がより負に}$$
❷ ゲートが深く逆バイアス
$$I_d\downarrow$$
❸ 打ち消し
負帰還

バイポーラの電流帰還バイアスとまったく同じ理屈です。エミッタ抵抗 \(R_E\) の役を \(R_S\) が果たしています——素子が違っても安定化の考え方は共通です。

そして \(C_S\) を並列に入れて交流だけ短絡するのも同じ。「直流の安定度は保ち、交流の増幅度は落とさない」という定石です。

深掘り③:FET増幅回路の部品の役割を一覧に

部品役割直流での働き交流での働き
\(R_G\)ゲート電位を0 Vに固定電流0なので降下なし入力インピーダンス
\(R_S\)自己バイアス\(V_{gs}\) を作る\(C_S\) で短絡され消える
\(R_D\)負荷抵抗動作点を決める\(R_L\) と並列
\(C_1,C_2\)結合コンデンサ直流を遮断短絡
\(C_S\)バイパスコンデンサ開放\(R_S\) を短絡

入力インピーダンスは \(R_G=1\ \mathrm{M\Omega}\)バイポーラのエミッタ接地(数kΩ)に比べて桁違いに大きい——これがFET増幅回路の最大の長所です。

⏱️ 本番での進め方
❶ 図2の点Pから \(V_{gs}\) と \(I_d\) を読む
❷ \(R_S=|V_{gs}|/I_d\)——\(R_G\) も \(V_{DD}\) も使わない。
❸ (b)は \(A_v=g_m(R_D\parallel R_L)\)。\(R_L\) を忘れると(2)に落ちる。
❹ S×Ω=無次元で単位チェックすれば式の形を検算できる。

出題履歴:★令和5年度下期にそっくりそのまま再出題された

本問は令和5年度下期B問題18として、図も数値も選択肢もそのまま再出題されています。答えも(a)(4)・(b)(1)で完全に同じ——本問を確実に解けるようにしておけば、そのまま得点になります

この分野はほぼ毎年どこかで出題されます。手を動かして解ける状態にしておけば、本番で確実に得点できます。

★同型問題:【理論】令和5年度下期 B問題18とまったく同じ

この問題は 【理論】令和5年度下期 B問題18 と、図・文章・選択肢まですべて同一です。答えも変わりません——片方を確実に解けるようにしておけば、そのまま得点になります

項目平成24年度 B問題18令和5年度下期 B問題18
回路接合形FETのソース接地増幅回路同じ
\(R_G,R_D,R_L,V_{DD}\)1 MΩ、5 kΩ、2.5 kΩ、20 V同じ
点P・\(g_m\)\(V_{gs}=-1.8\)V、\(I_d=1.8\)mA、6 mS同じ
答え(a)(4) 1 kΩ/(b)(1) 10同じ

▼あわせて解きたい同型問題:【理論】令和5年度下期 B問題18

まとめ

点PVgs=−1.8V、Id=1.8mA
(a)RS|Vgs|/Id=1.8/1.8m=1kΩ→(4)
RD∥RL5×2.5/7.5=1.667kΩ
(b)Avgm(RD∥RL)=6m×1667≒10→(1)
