電気及び電子計測31【電験3種 理論】電気計器（可動コイル形・可動鉄片形・整流形）の正誤を判定する！平成24年度 A問題14 完全解説

今回は平成24年度 理論科目 A問題14を解説します。電気計測に関する記述のうち、誤っているものを選ぶ問題です。可動コイル形・可動鉄片形・整流形計器や二電力計法の特徴が問われます。

各計器がどの量（瞬時値・平均値・実効値）に応答するかを整理するのがポイント。可動コイル形は電流に比例するトルク（＝平均値応答で直流用）、可動鉄片形・電流力計形は電流の2乗（＝実効値応答で交流両用）です。

出題のポイント

平成24年度 理論科目 A問題14：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

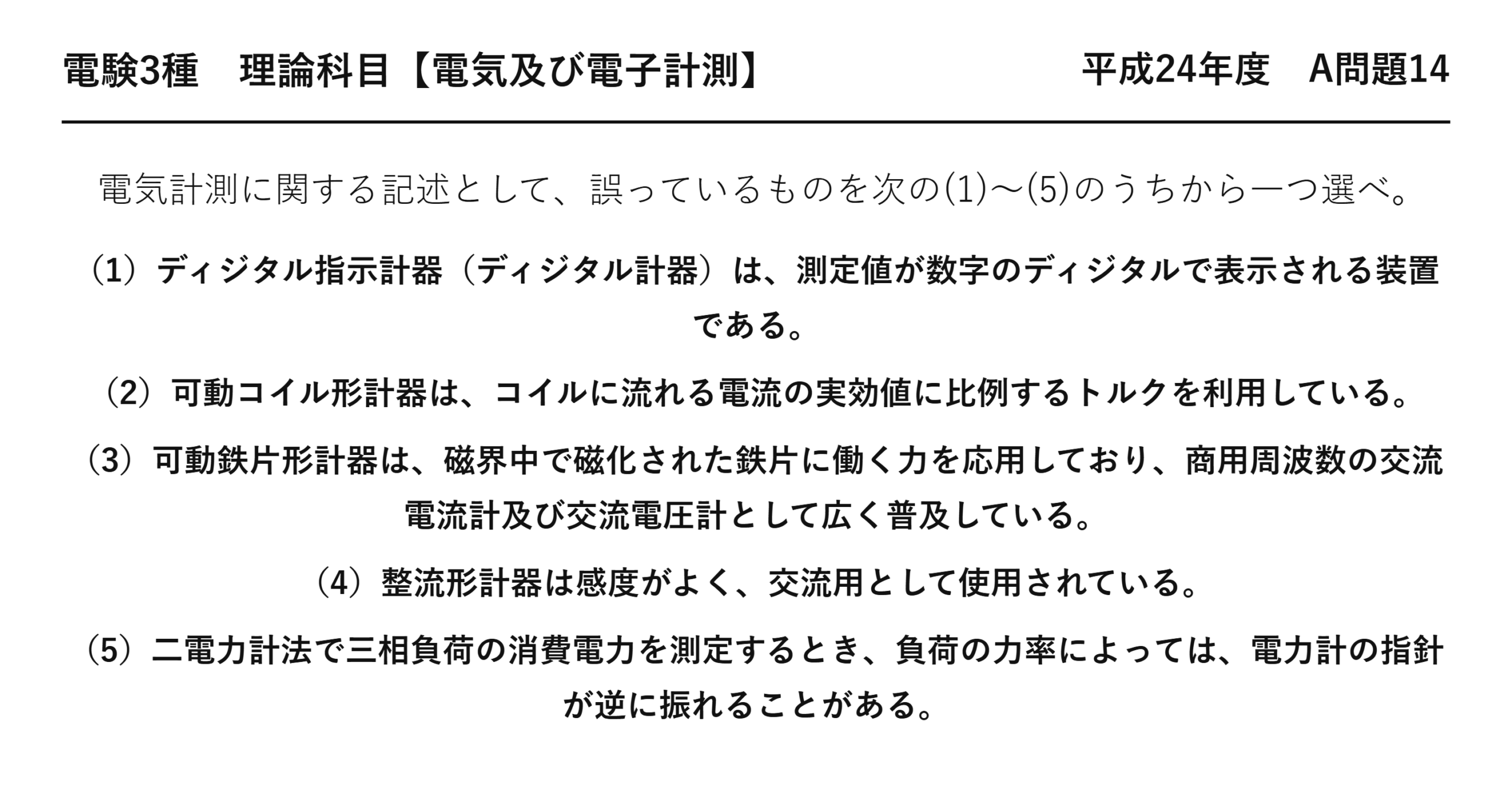

電験3種 理論科目 【電気及び電子計測】 平成24年度 A問題14

　電気計測に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

（1）ディジタル指示計器（ディジタル計器）は、測定値が数字のディジタルで表示される装置である。
（2）可動コイル形計器は、コイルに流れる電流の実効値に比例するトルクを利用している。
（3）可動鉄片形計器は、磁界中で磁化された鉄片に働く力を応用しており、商用周波数の交流電流計及び交流電圧計として広く普及している。
（4）整流形計器は感度がよく、交流用として使用されている。
（5）二電力計法で三相負荷の消費電力を測定するとき、負荷の力率によっては、電力計の指針が逆に振れることがある。

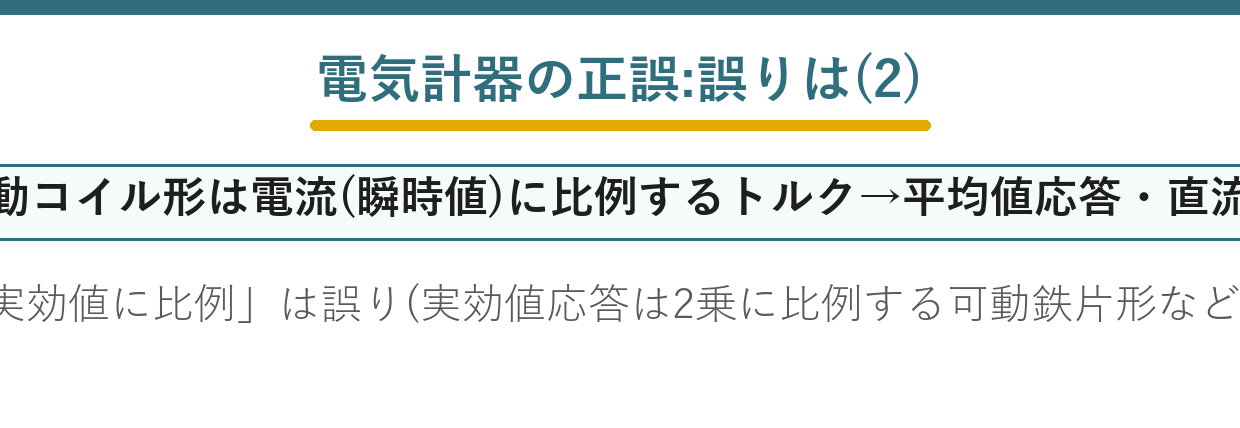

ポイント解説：誤りは(2)、可動コイル形は電流（瞬時値）に比例するトルク

(2)が誤り。可動コイル形計器は、永久磁石の磁界とコイルに流れる電流（瞬時値）に比例するトルクを利用する（駆動トルクが電流の1乗に比例）。したがって平均値に応答し直流用。交流を加えるとトルクの平均が0で振れない。「実効値に比例するトルク」は誤り（実効値応答＝電流の2乗に比例するのは可動鉄片形や電流力計形）。よって答えは(2)。

他は正しい：(1)ディジタル計器は数字で表示。(3)可動鉄片形は磁化された鉄片に働く力を利用し、交流電流計・電圧計として広く普及（電流の2乗に比例＝実効値応答、交流直流両用）。(4)整流形は整流して可動コイル形で測り感度がよく交流用。(5)二電力計法は力率が小さい（位相差60°超）と一方の電力計が逆振れする。

問題の解説

STEP1　可動コイル形の応答

電流（瞬時値）に比例するトルク→平均値応答・直流用。

STEP2　(2)の誤り

「実効値に比例するトルク」は誤り（実効値応答は電流の2乗＝可動鉄片形など）。

STEP3　他の確認

(1)(3)(4)(5)は正しい。答えは(2)。

答え：(2)

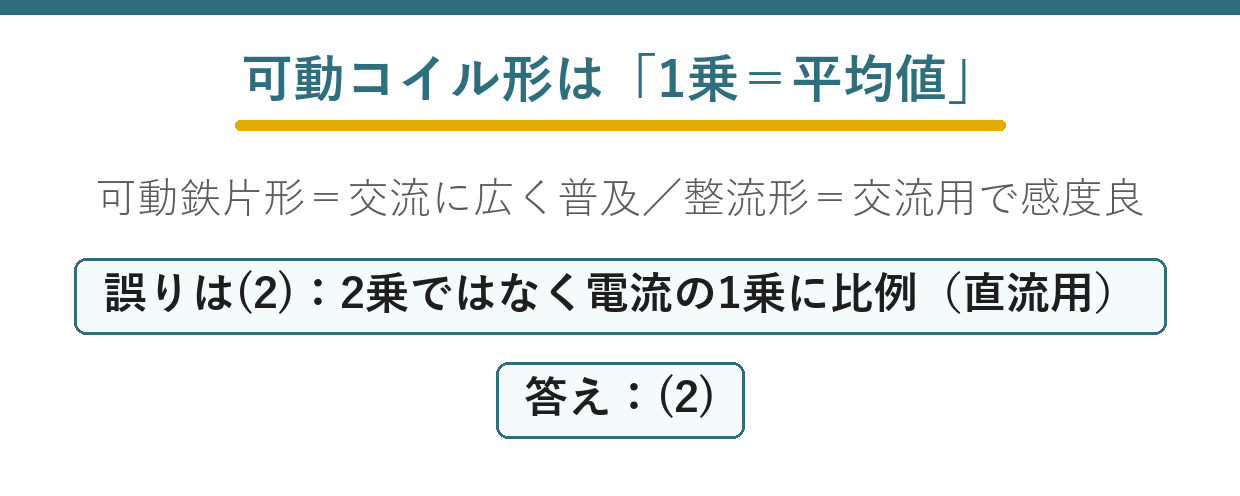

まとめ

(2)誤り	可動コイル形は電流の1乗（平均値応答・直流用）
(1)	ディジタル計器は数字表示（正）
(3)	可動鉄片形は交流に広く普及（正）
(4)	整流形は交流用・感度良（正）
(5)	二電力計法は力率小で逆振れ（正）
