電気及び電子計測19【電験3種理論】指示電気計器の種類・JIS記号・使用回路の正しい組合せを選ぶ！令和元年度 A問題14 完全解説

2026年7月15日

電験3種理論科目【電磁気（電気及び電子計測）】令和元年度 A問題14 正しいのは(2)空心電流力計形（交流・直流両用）。(3)整流形と(5)熱電対形は使用回路が誤り

今回は令和元年度理論科目 A問題14を解説します。直動式指示電気計器の「種類」「JISで示される記号」「使用回路（交流・直流）」の組合せとして、正しいものを選ぶ問題です。記号は図を参照してください。

各計器がどの原理で動作し、交流・直流のどちらで使えるかを押さえるのがポイント。可動コイル形は直流専用、電流力計形と熱電対形は交流・直流両用、整流形と誘導形は交流専用、と整理しておきましょう。

出題のポイント

令和元年度理論科目 A問題14：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

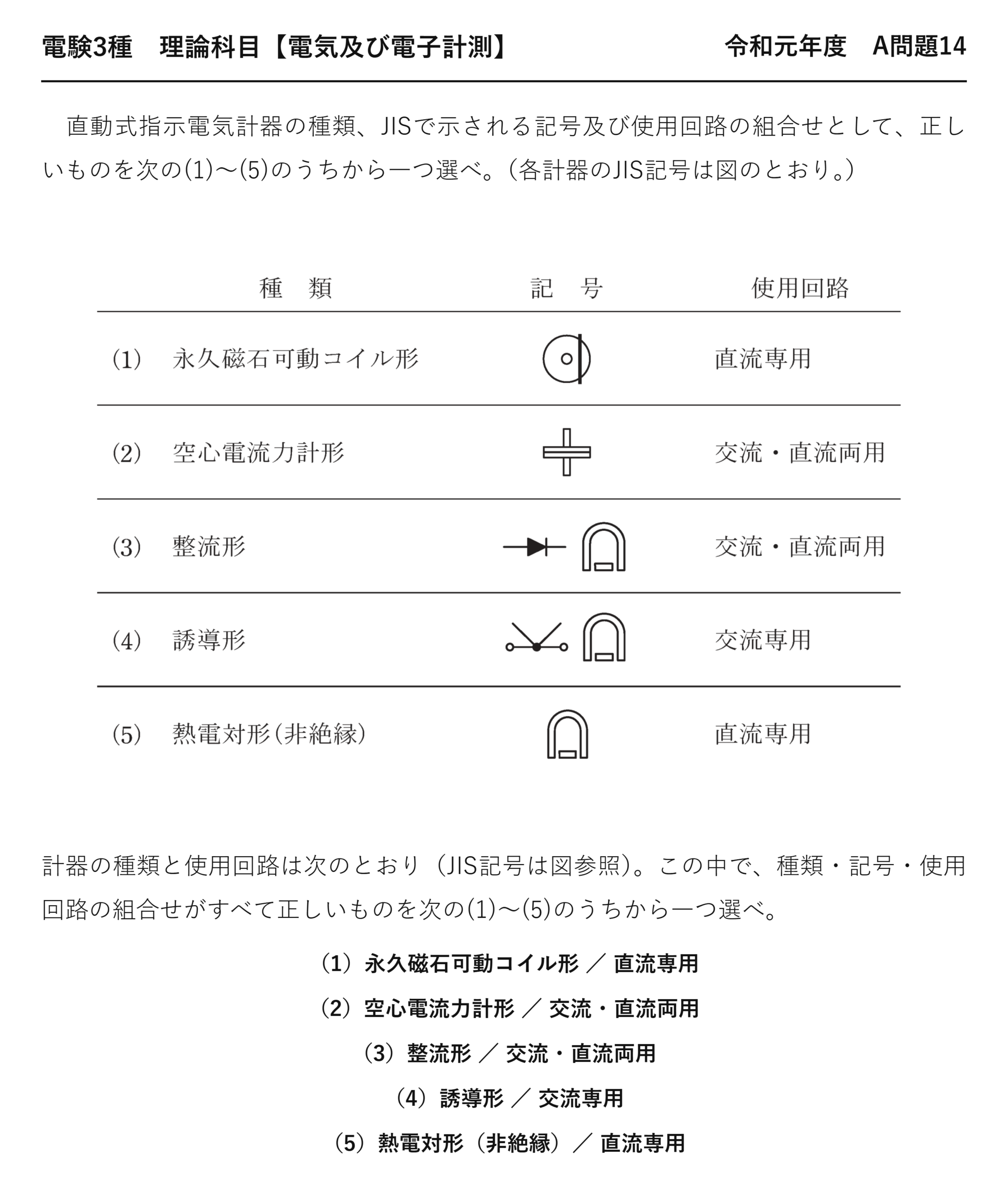

電験3種理論科目電気及び電子計測令和元年度 A問題14 問題文 — 令和元年度理論科目 A問題14 問題文

電験3種理論科目【電気及び電子計測】令和元年度 A問題14

　直動式指示電気計器の種類、JISで示される記号及び使用回路の組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。（各計器のJIS記号は図のとおり。）

計器の種類と使用回路は次のとおり（JIS記号は図参照）。この中で、種類・記号・使用回路の組合せがすべて正しいものを次の(1)〜(5)のうちから一つ選べ。

（1）永久磁石可動コイル形／直流専用
（2）空心電流力計形／交流・直流両用
（3）整流形／交流・直流両用
（4）誘導形／交流専用
（5）熱電対形（非絶縁）／直流専用

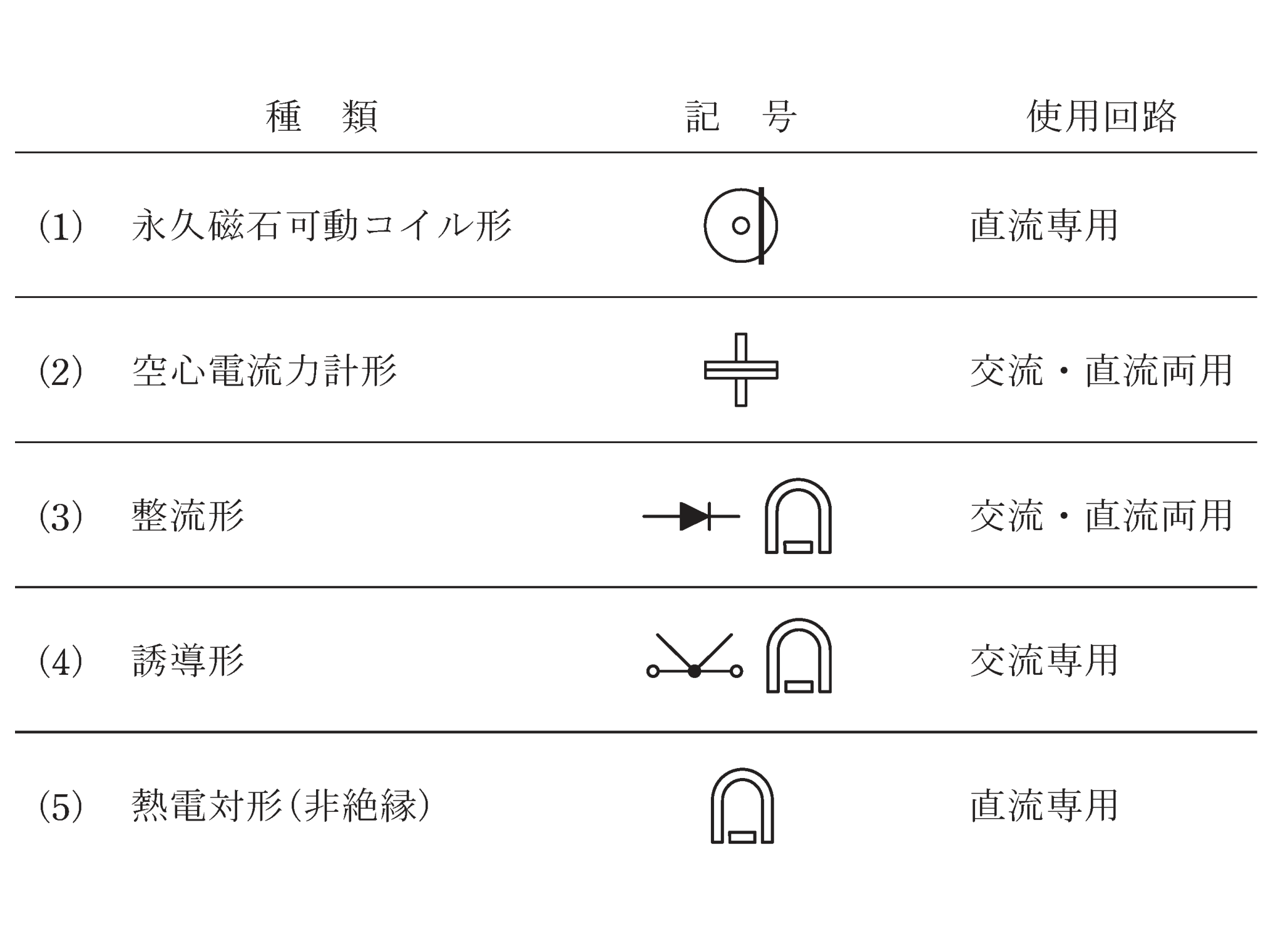

図　各選択肢の計器の種類・JIS記号・使用回路の対応表（記号は問題図のとおり）（問題図）

ポイント解説：正しいのは(2)、動作原理から使用回路を判断

(2)が正しい。空心電流力計形（電流力計形）は、固定コイルと可動コイルに同じ電流を流し、その積（電流の2乗に比例）で駆動トルクを得る。よって交流・直流両用で、JIS記号も図のとおり正しい。よって答えは(2)。

他の誤り：(3)整流形はダイオードで交流を整流して可動コイル形で測るので交流専用（交流・直流両用は誤り）。(5)熱電対形は電流の発熱（実効値）を利用するので交流・直流両用（直流専用は誤り）。(1)永久磁石可動コイル形は直流専用で使用回路は正しいが図のJIS記号が誤り。(4)誘導形は交流専用で使用回路は正しいが図のJIS記号が誤り。

問題の解説

STEP1　各計器の使用回路

可動コイル形=直流専用、電流力計形・熱電対形=交流直流両用、整流形・誘導形=交流専用。

STEP2　使用回路の誤りを除外

(3)整流形は交流専用、(5)熱電対形は交流直流両用→使用回路が誤り。

STEP3　記号の誤りを除外

(1)(4)は使用回路は正しいが図のJIS記号が誤り。すべて正しいのは(2)。

答え：(2)

💡 覚え方
可動コイル形＝直流専用。電流力計形・熱電対形＝交流直流両用。整流形・誘導形＝交流専用。電流力計形は固定＋可動コイルの積でトルク、記号もセットで覚える。

⚠️ よくある間違い
整流形は交流専用（両用ではない）、熱電対形は交流直流両用（直流専用ではない）。使用回路が正しくても図のJIS記号が誤っている選択肢(1)(4)に注意。

まとめ

(2)正	空心電流力計形／交流・直流両用（記号も正）
(3)誤	整流形は交流専用（両用は誤り）
(5)誤	熱電対形は交流・直流両用（直流専用は誤り）
(1)(4)誤	使用回路は正だが図のJIS記号が誤り
答え	(2)
