今回は平成20年度 理論科目 A問題13を解説します。トランジスタの接地方式が異なる3つの基本増幅回路（図1：エミッタ接地、図2：コレクタ接地、図3：ベース接地）について、記述a〜dの正誤を判定し、正しいものの組合せを選ぶ問題です。
エミッタ接地は入出力が逆位相（180°）、コレクタ接地は電圧増幅度がほぼ1でエミッタホロワと呼ばれ、ベース接地は電流増幅率|ΔIC/ΔIE|（＝α）が約1、という各方式の特徴がポイントです。
出題のポイント

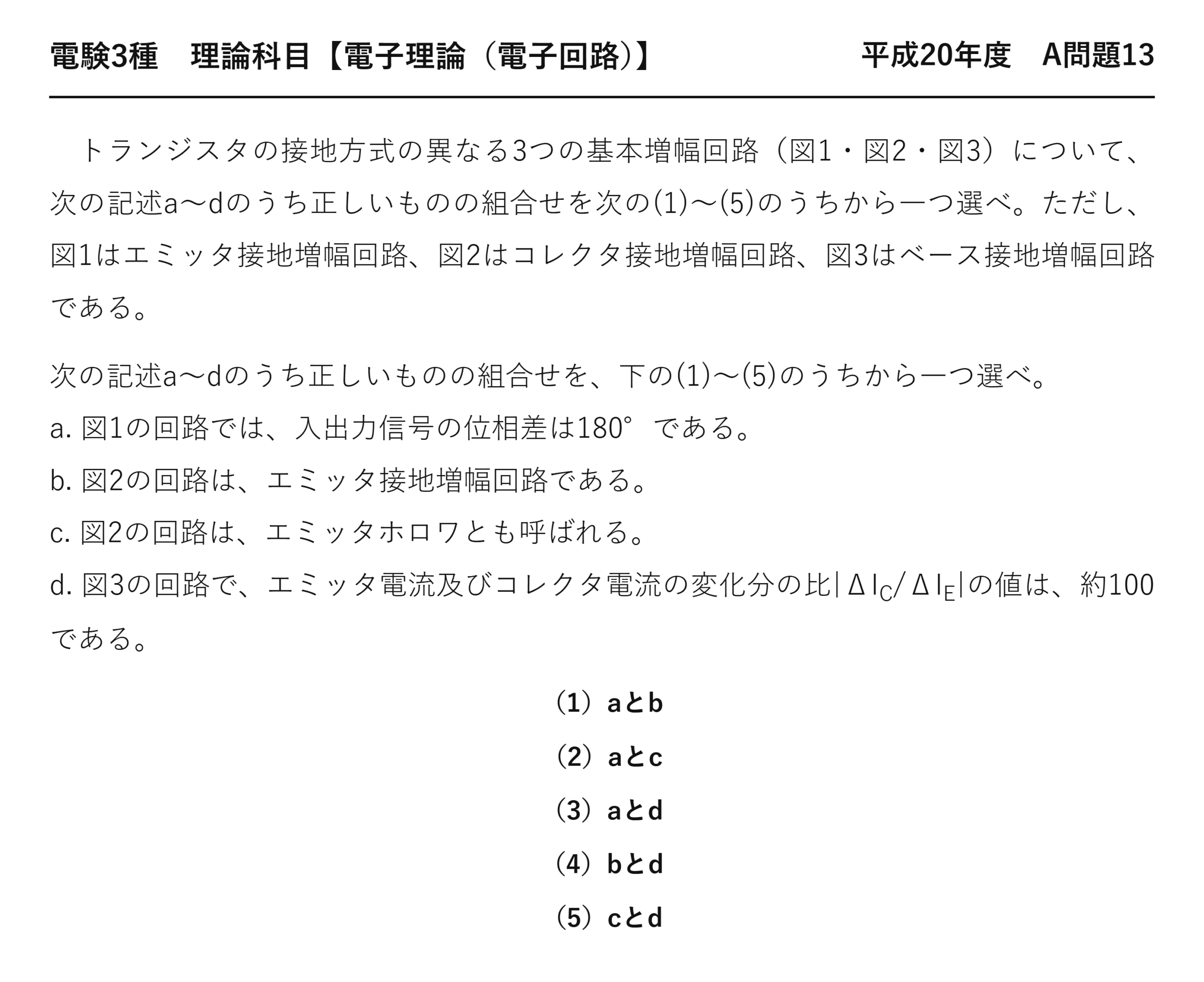

平成20年度 理論科目 A問題13：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
電験3種 理論科目 【電子理論（電子回路）】 平成20年度 A問題13
トランジスタの接地方式の異なる3つの基本増幅回路（図1・図2・図3）について、次の記述a〜dのうち正しいものの組合せを次の(1)〜(5)のうちから一つ選べ。ただし、図1はエミッタ接地増幅回路、図2はコレクタ接地増幅回路、図3はベース接地増幅回路である。
次の記述a〜dのうち正しいものの組合せを、下の(1)〜(5)のうちから一つ選べ。
a. 図1の回路では、入出力信号の位相差は180°である。
b. 図2の回路は、エミッタ接地増幅回路である。
c. 図2の回路は、エミッタホロワとも呼ばれる。
d. 図3の回路で、エミッタ電流及びコレクタ電流の変化分の比|ΔIC/ΔIE|の値は、約100である。（1）aとb
（2）aとc
（3）aとd
（4）bとd
（5）cとd
ポイント解説：エミッタ接地=位相反転、コレクタ接地=エミッタホロワ、ベース接地=α≒1
図1（エミッタ接地）は入出力信号が逆位相で、位相差は180°。よってaは正しい。図2（コレクタ接地）は出力をエミッタから取り出し電圧増幅度がほぼ1で、エミッタホロワ（エミッタフォロワ）とも呼ばれる。よってcは正しく、「図2はエミッタ接地」とするbは誤り。
図3（ベース接地）の電流増幅率|ΔIC/ΔIE|（＝α）は約1（1よりわずかに小さい）。よって「約100」とするdは誤り（約100はエミッタ接地の電流増幅率β＝hfeの目安）。したがって正しいのはaとcで、答えは(2)。

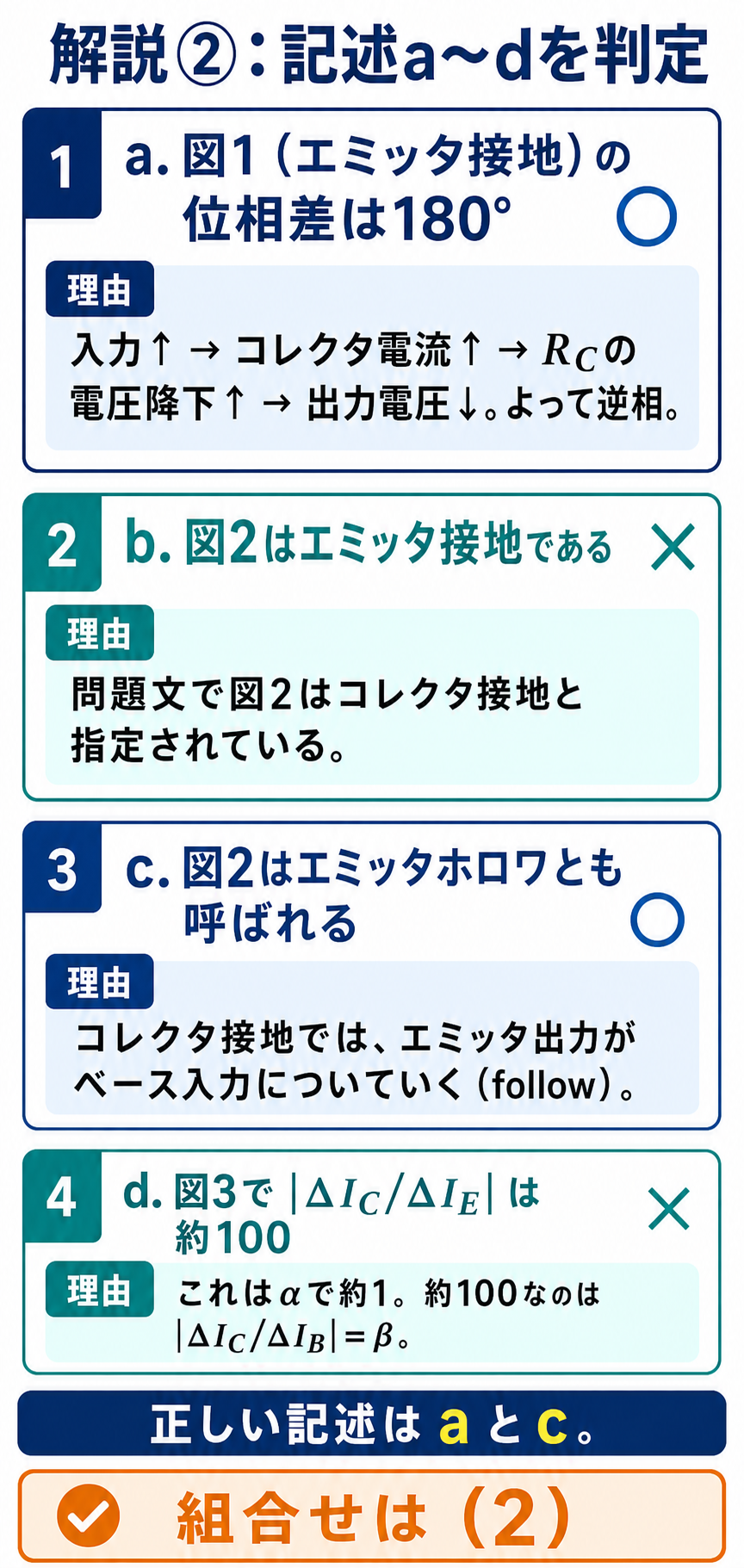

問題の解説

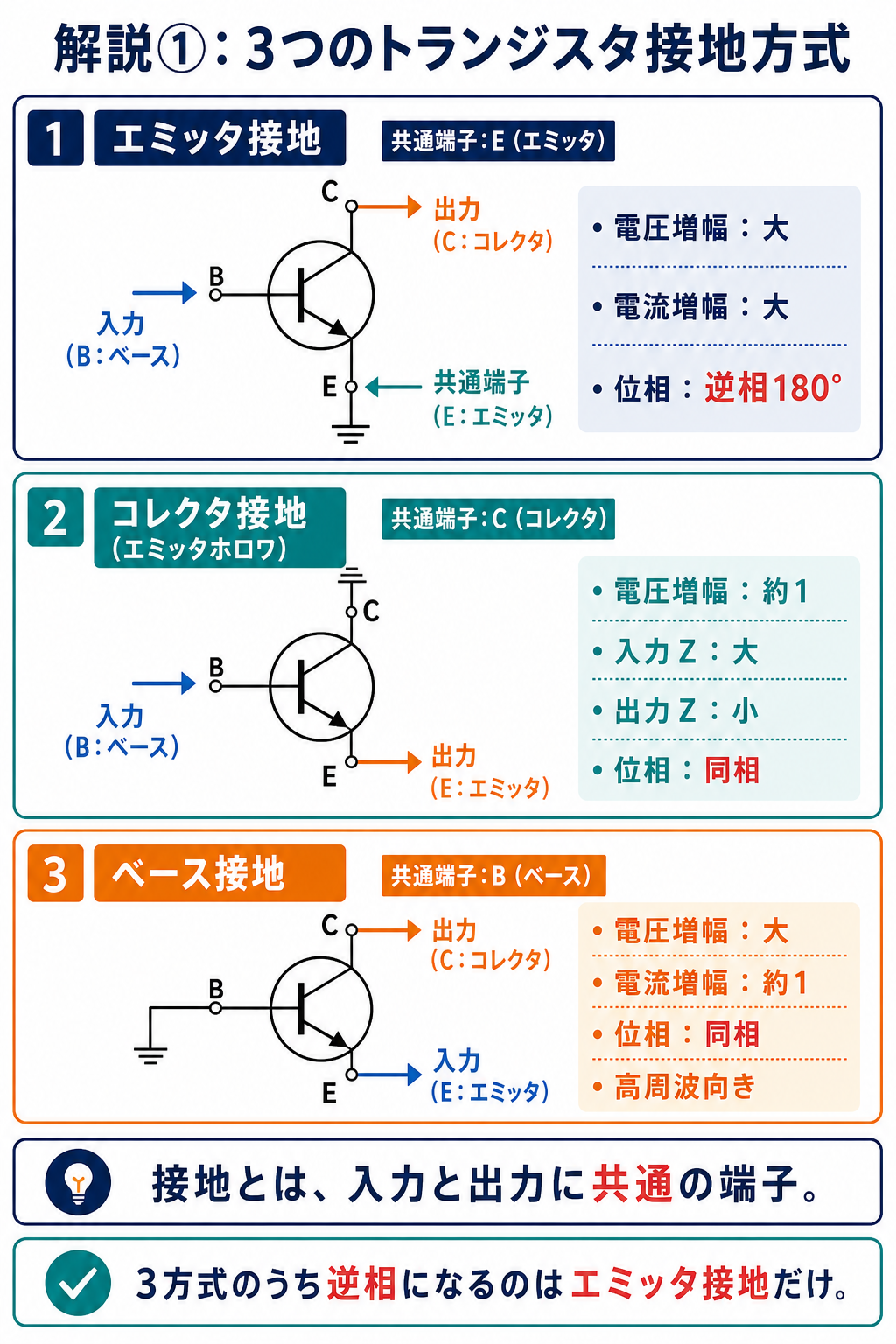

STEP1 図1（エミッタ接地）
入出力が逆位相→位相差180°→aは正しい。
STEP2 図2（コレクタ接地）
電圧増幅度≒1でエミッタホロワとも呼ばれる→cは正しい、b（エミッタ接地）は誤り。

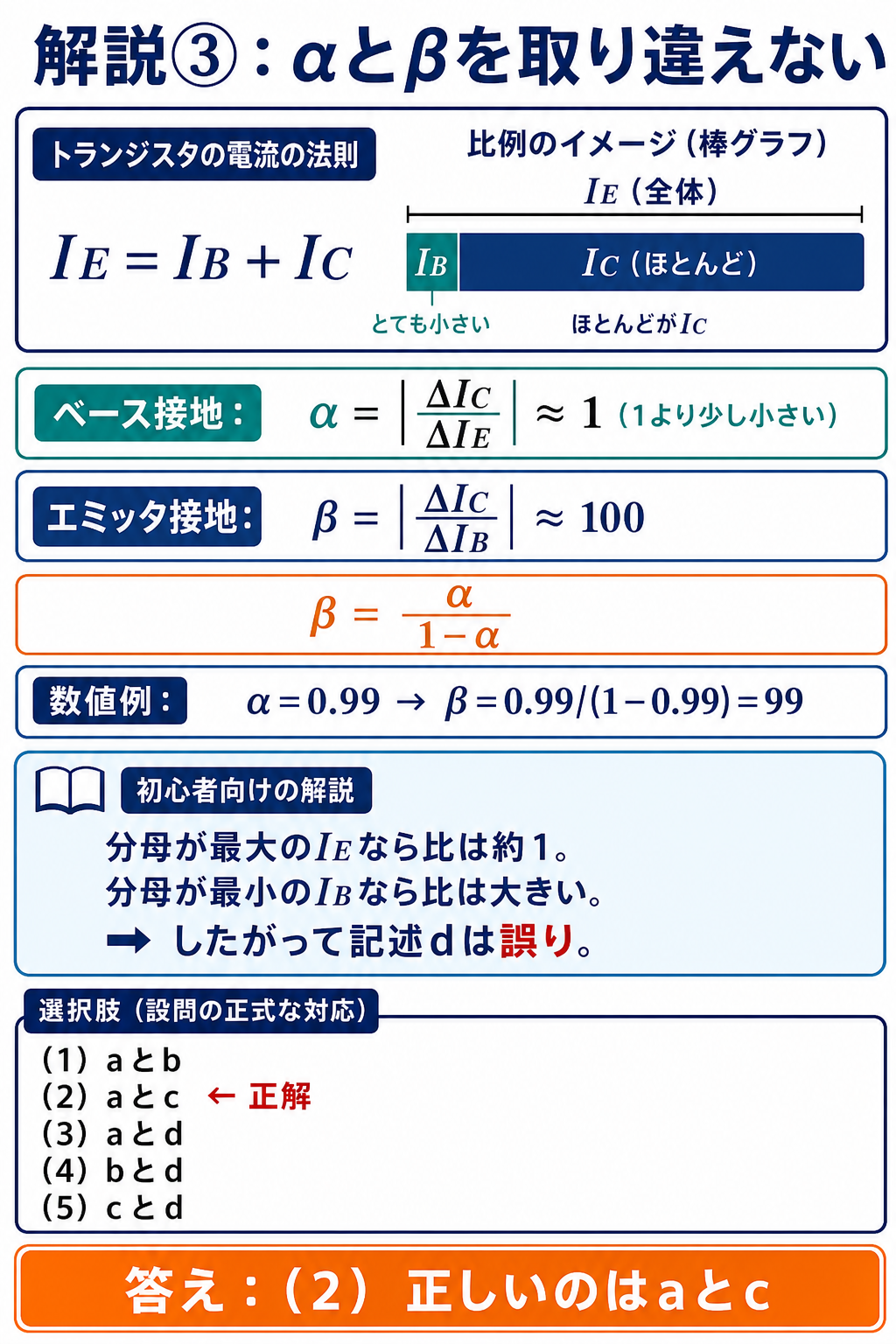

STEP3 図3（ベース接地）
電流増幅率|ΔIC/ΔIE|=α≒1（約100ではない）→dは誤り。正しいのはaとc→(2)。
答え：(2)
💡 覚え方
エミッタ接地＝入出力逆位相(180°)・電圧/電流とも増幅。コレクタ接地(エミッタホロワ)＝電圧増幅度≒1・入力Z大/出力Z小・位相差0°。ベース接地＝電流増幅率|ΔIC/ΔIE|=α≒1・電圧増幅度大・位相差0°。
⚠️ よくある間違い
エミッタホロワはコレクタ接地（エミッタ接地ではない）。ベース接地の電流増幅率αは約1（約100はエミッタ接地のβ）。入出力の位相が反転するのはエミッタ接地だけ。
まとめ
| 図1(エミッタ接地) | 入出力位相差180°→a正 |
| 図2(コレクタ接地) | エミッタホロワ→c正、b誤 |
| 図3(ベース接地) | |ΔIC/ΔIE|=α≒1→d誤 |
| 正しい組合せ | aとc→(2) |
