電子回路17【電験3種 理論】演算増幅器と正相・逆相増幅回路(ボルテージホロワ)の誤りを判定する!令和2年度 A問題13 完全解説

電験3種 理論科目 電子理論(電子回路) 令和2年度 A問題13 ボルテージホロワの働き!オペアンプの誤りはどれ?

今回は令和2年度 理論科目 A問題13を解説します。演算増幅器(オペアンプ)とそれを用いた正相・逆相増幅回路に関する5つの記述のうち、誤っているものを選ぶ問題です。

オペアンプは電源が必要で、入力インピーダンスが大きく、比較器にも使えます。図1は正相(非反転)、図2は逆相(反転)増幅回路。ボルテージホロワにするには帰還抵抗R_Fを短絡・R_Sを開放する点がポイントです。

目次

令和2年度 理論科目 A問題13:問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

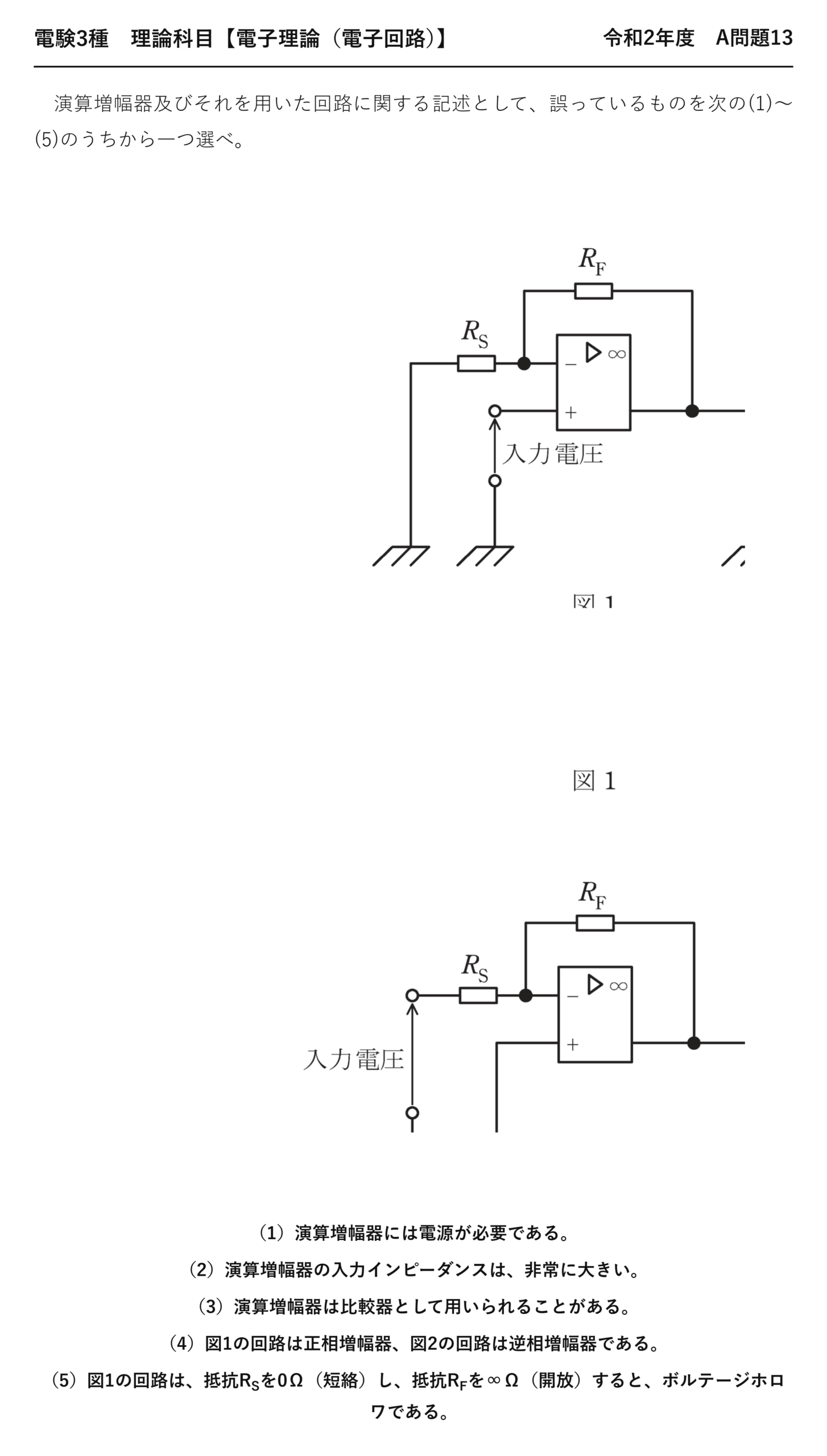

電験3種 理論科目 電子回路 令和2年度 A問題13 問題文
令和2年度 理論科目 A問題13 問題文

出典:一般財団法人 電気技術者試験センター「令和2年度 第三種電気主任技術者試験」理論科目 A問題13

電験3種 理論科目 【電子理論(電子回路)】 令和2年度 A問題13

 演算増幅器及びそれを用いた回路に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

(1)演算増幅器には電源が必要である。
(2)演算増幅器の入力インピーダンスは、非常に大きい。
(3)演算増幅器は比較器として用いられることがある。
(4)図1の回路は正相増幅器、図2の回路は逆相増幅器である。
(5)図1の回路は、抵抗RSを0Ω(短絡)し、抵抗RFを∞Ω(開放)すると、ボルテージホロワである。

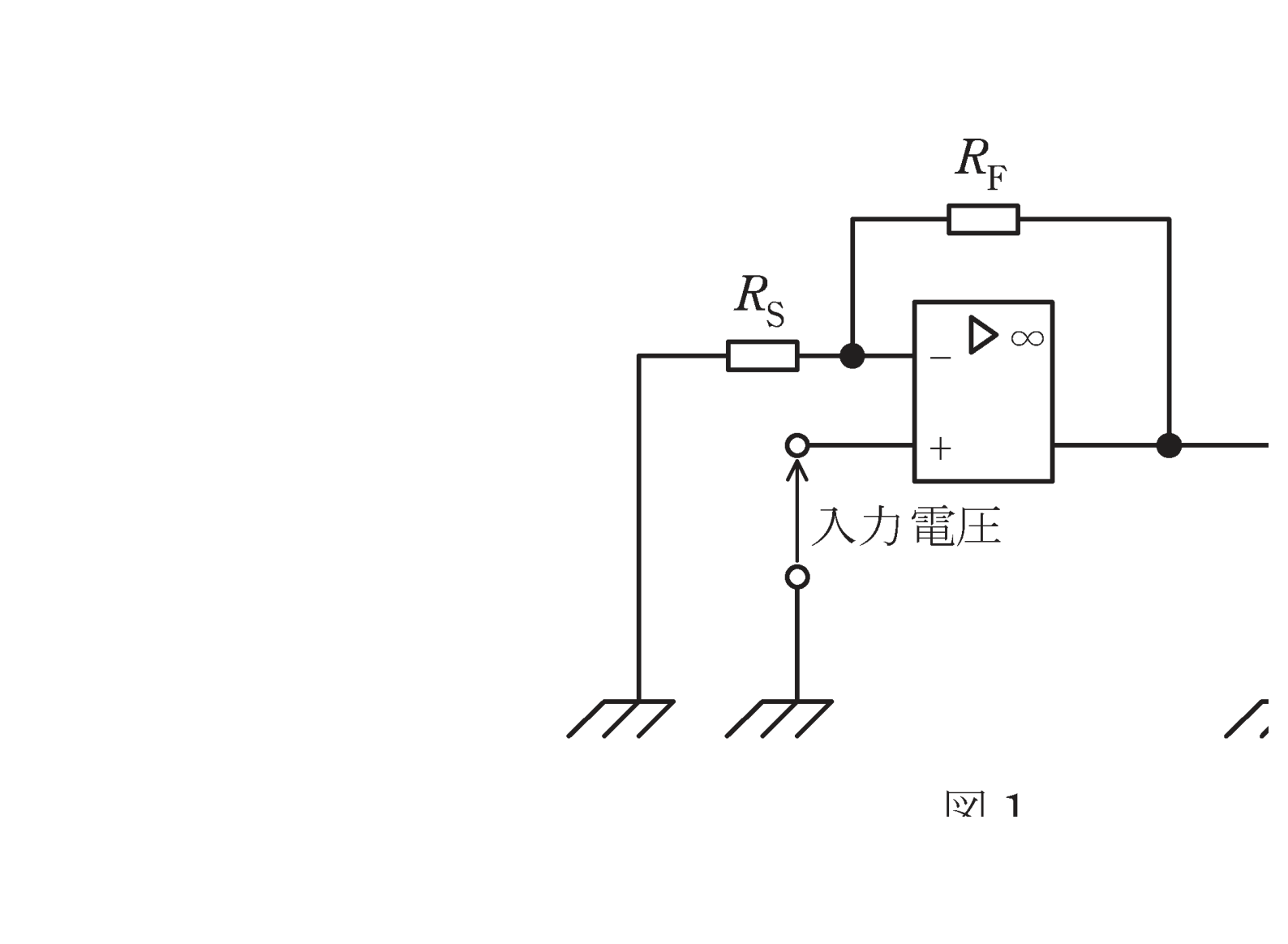

図1 演算増幅器を用いた正相(非反転)増幅回路(R_S・R_F)(問題図)
図1 演算増幅器を用いた正相(非反転)増幅回路(R_S・R_F)(問題図)

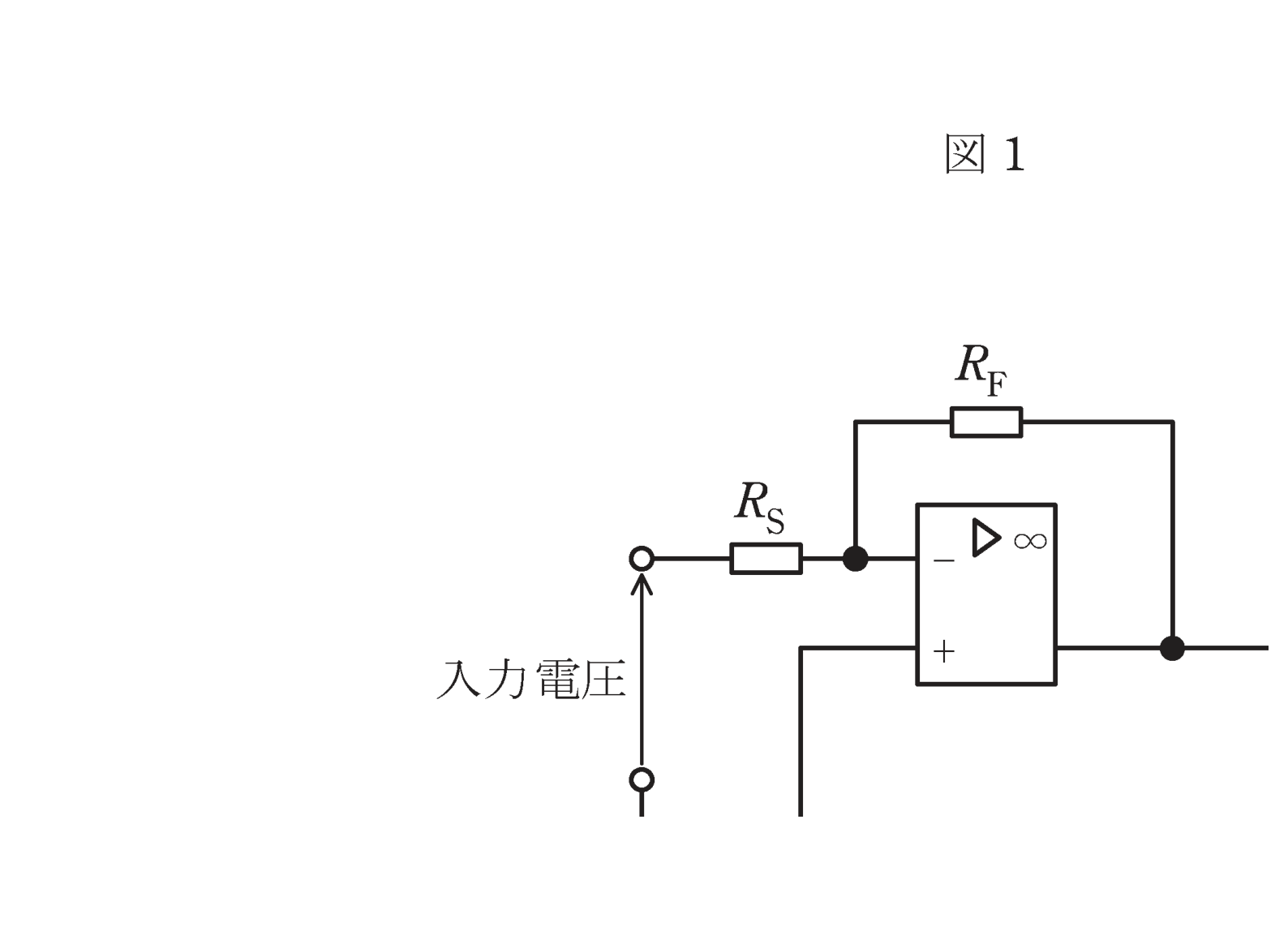

図2 演算増幅器を用いた逆相(反転)増幅回路(R_S・R_F)(問題図)
図2 演算増幅器を用いた逆相(反転)増幅回路(R_S・R_F)(問題図)

出題のポイント:演算増幅器の基本事項を順に確認する

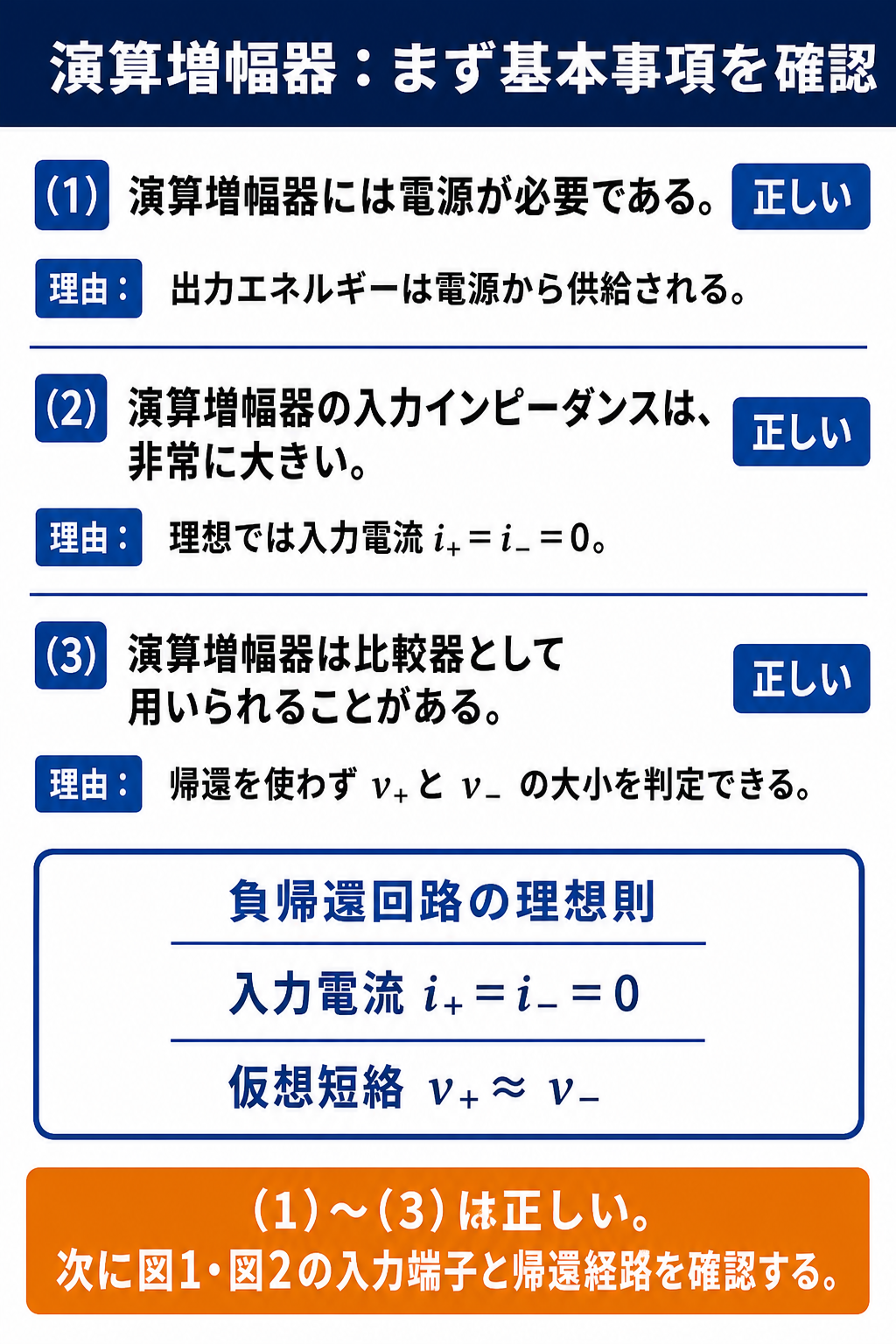

GPT Image 2で作成した演算増幅器の基本事項と理想則の確認
電源、入力インピーダンス、比較器利用はいずれも正しく、負帰還では仮想短絡を使います。

(1)〜(3)は演算増幅器の基本事項として正しく、図1は入力が+端子に入る正相増幅器、図2は入力がR_Sを通って−端子に入る逆相増幅器なので(4)も正しいです。ボルテージホロワは出力を−端子へ直接戻すため、R_F→0、R_S→∞とする必要があります。条件を逆にした(5)が誤りです。

解説:図1と図2を入力端子と増幅度の式で判定する

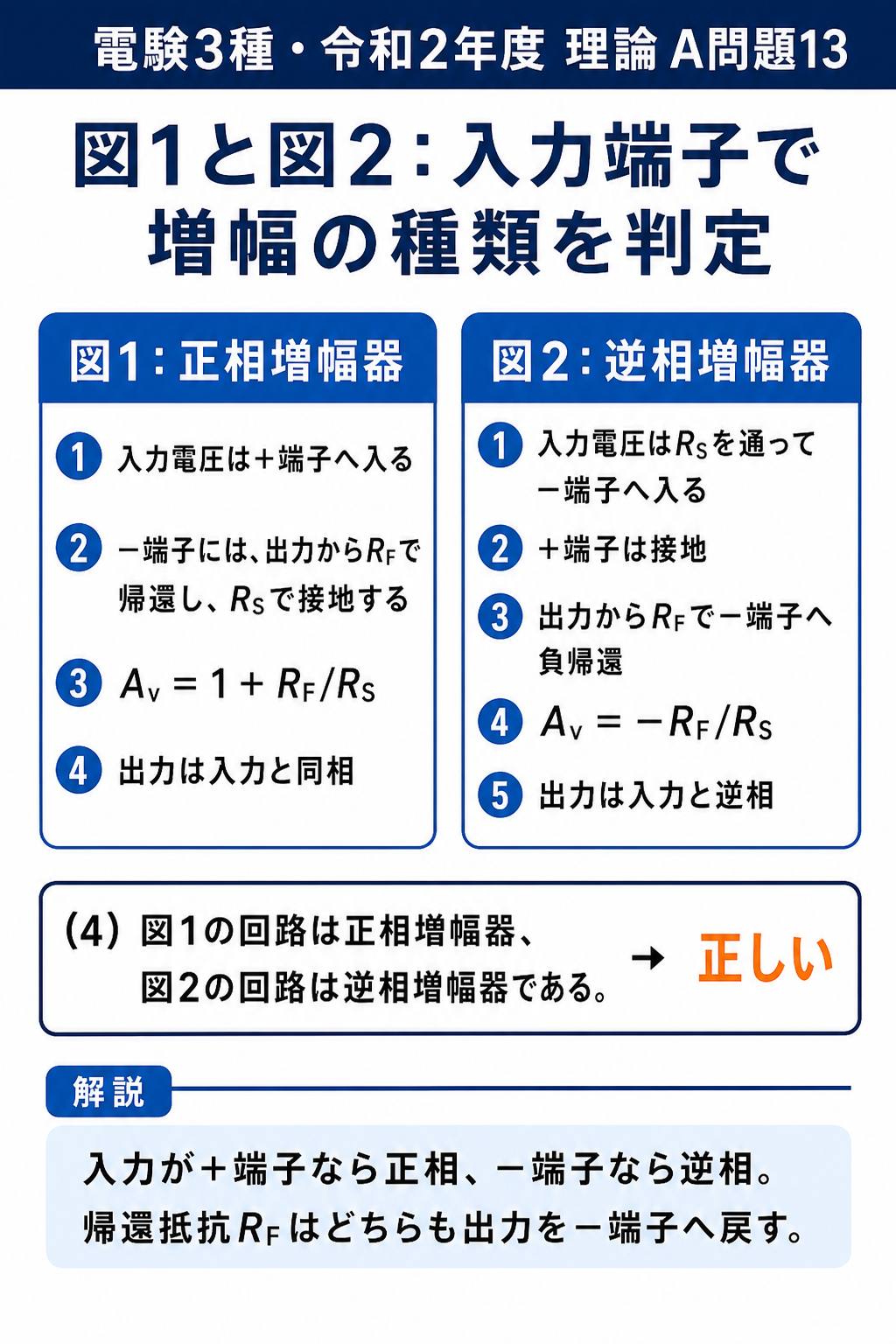

GPT Image 2で作成した正相増幅器と逆相増幅器の比較
図1は正相増幅器でA_v=1+R_F/R_S、図2は逆相増幅器でA_v=−R_F/R_Sです。

(1) 演算増幅器には電源が必要である → 正しい

演算増幅器はトランジスタを多数集めた能動素子です。抵抗やコンデンサと違って、動かすには電源が要ります回路図では省略されがちですが、必ず電源端子があります

(2) 入力インピーダンスは非常に大きい → 正しい

理想オペアンプの入力インピーダンスは無限大——だから「入力端子に電流は流れない」と扱えます実際の製品でも数MΩ〜数百MΩあります。

(3) 比較器として用いられることがある → 正しい

負帰還をかけずに(または正帰還で)使うと、2入力の大小に応じて出力が振り切れます——これが比較器(コンパレータ)です。シュミットトリガ回路もこの応用です。

(4) 図1は正相増幅器、図2は逆相増幅器である → 正しい

入力を \(+\) 端子に加えるのが正相(非反転)、\(-\) 端子に加えるのが逆相(反転)です。信号がどちらの端子に入るかだけで決まります

(5) \(R_S\) を短絡・\(R_F\) を開放でボルテージホロワ → ★誤り

$$A_v=1+\frac{R_F}{R_S}$$
❶ 正相増幅の式
頭の「1」を忘れない
$$R_S=0,\ R_F=\infty\ \Rightarrow\ A_v=1+\frac{\infty}{0}\to\infty$$
❷ 選択肢どおりに代入
1倍どころか発散する
$$R_F=0,\ R_S=\infty\ \Rightarrow\ A_v=1+\frac{0}{\infty}=1$$
❸ 正しい組合せ
これがボルテージホロワ
答え誤っているのは(5)——短絡と開放が入れ替わっている

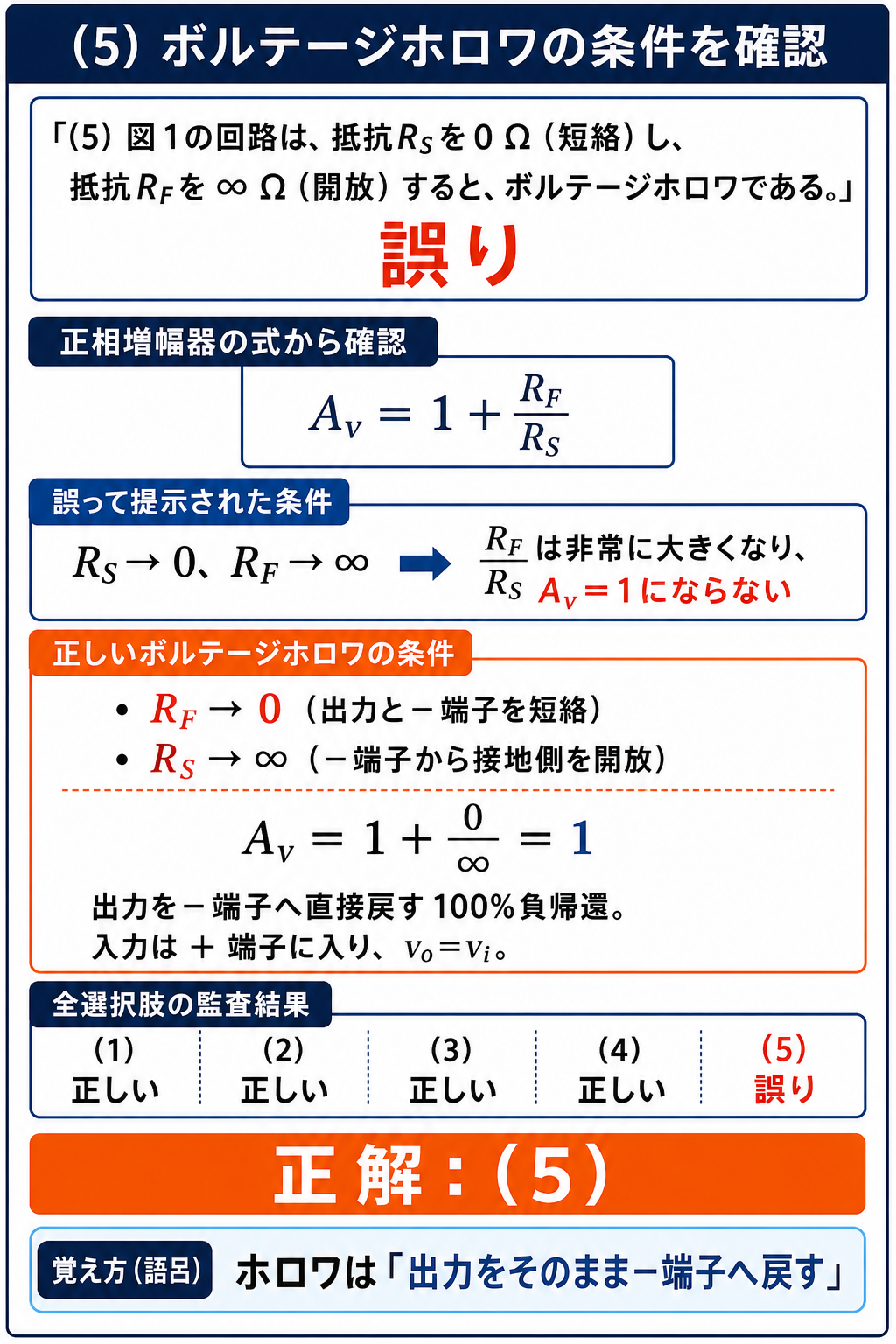

誤りの特定:ボルテージホロワの正しい抵抗条件

GPT Image 2で作成したボルテージホロワの正しい抵抗条件と全選択肢監査
ボルテージホロワはR_F→0、R_S→∞で実現するため、条件を逆にした(5)が誤りです。
選択肢内容判定見分けの決め手
(1)電源が必要能動素子だから当然
(2)入力Zが非常に大きい理想は∞
(3)比較器に使える帰還をかけなければ比較器
(4)図1正相・図2逆相信号が入る端子で決まる
(5)\(R_S\)短絡・\(R_F\)開放でホロワ×◎ 短絡と開放が逆

(5)は「ボルテージホロワ」という正しい用語を使っているぶん、うっかり○にしがちです。用語ではなく、抵抗の条件を式に代入して確かめる——これが確実な方法です。

⚠️ よくある間違い
「短絡=0Ω」「開放=∞Ω」を取り違えると、正しいものまで誤りに見えてきます。短絡は電線でつなぐこと(抵抗0)、開放は切り離すこと(抵抗∞)——回路図で線を引くか消すかで考えると間違いません。

深掘り①:ボルテージホロワは何のためにあるのか

増幅度が1倍なら意味がないように見えますが、役割は「電圧を増やすこと」ではなく「インピーダンスを変換すること」です。

出力インピーダンスが大きい信号源(センサなど)に、抵抗の小さい負荷を直接つなぐと電圧が下がります間にボルテージホロワを入れると、信号源からはほとんど電流を取らず、負荷には十分な電流を供給できます

入力インピーダンスは非常に大きく、出力インピーダンスは非常に小さい——トランジスタのエミッタホロワ(コレクタ接地)とまったく同じ役割です。

「バッファ」とも呼ばれます測定器の入力段、A-D変換器の前段など、正確な電圧を渡したいところには必ず入っています

深掘り②:正相増幅と逆相増幅を式で比べる

正相(非反転)増幅器逆相(反転)増幅器
信号を入れる端子\(+\) 端子\(-\) 端子
増幅度\(1+\dfrac{R_F}{R_S}\)\(-\dfrac{R_F}{R_S}\)
位相同相逆相
入力インピーダンス非常に大きい\(R_S\)
1倍未満作れない作れる

正相増幅の「1+」がどこから来るか——出力を分圧した電圧が入力と等しくなるからです。\(v_i=\frac{R_S}{R_S+R_F}v_o\) を解くと \(v_o/v_i=1+R_F/R_S\) になります。

逆相増幅では \(-\) 端子が仮想接地(0 V)になるので、\(R_S\) の左端から見た抵抗はちょうど \(R_S\)——入力インピーダンスが \(R_S\) で決まるのはこのためです。

深掘り③:理想オペアンプと実際のオペアンプ

項目理想実際の一例
開ループ利得\(\infty\)10万〜100万倍
入力インピーダンス\(\infty\)数MΩ〜数百MΩ
出力インピーダンス0数十Ω
周波数帯域\(\infty\)数MHz
入力オフセット電圧0数mV

試験では常に「理想的なものとする」と書かれますそのときに使える武器は、イマジナリショートと「入力端子に電流は流れない」の2つだけです。

開ループ利得が10万倍もあるのに、なぜ増幅度が数倍で済むのか——負帰還で意図的に下げているからです。下げた分だけ、帯域が広がり、ひずみが減り、安定になります

深掘り④:比較器として使うとき何が変わるか

負帰還がないと、わずかな入力差でも開ループ利得(10万倍)で増幅され、出力は瞬時に電源電圧まで振り切れます出力は「上」か「下」の2値だけ——これが比較器です。

このとき、イマジナリショートは成立しません2入力が同電位になるのは、負帰還が働いて自動的にそう調整されるからで、帰還がなければ揃わないのです。

正帰還を加えるとシュミットトリガになり、しきい値が2つに分かれてノイズに強くなります令和4年度上期A問題13がまさにその出題です。

💡 覚え方
出力がどちらの入力端子に戻っているかを最初に見る——\(-\) 端子なら負帰還(増幅器・イマジナリショート成立)、\(+\) 端子なら正帰還(比較器・成立しない)、戻っていなければ単純な比較器。この3分類で回路の性格が決まります。

⏱️ 本番での進め方
❶ 「誤っているもの」は、まず常識で消える肢を落とす。(1)(2)(3)は即○。
❷ 残った肢は式に代入して確かめる——(5)は \(R_S=0\) で分母がゼロ。
❸ 短絡=0Ω、開放=∞Ω を落ち着いて当てはめる。
★ボルテージホロワ=「帰還を線でつなぎ、入力側の抵抗を外す」と図で覚える。

出題履歴:演算増幅器は理論科目の最頻出テーマ

演算増幅器はほぼ毎年出題されます。語句の正誤・増幅度の計算・発振回路への応用と、切り口を変えて繰り返し問われます

この分野はほぼ毎年どこかで出題されます。手を動かして解ける状態にしておけば、本番で確実に得点できます。

まとめ

(5)誤りボルテージホロワはR_F=0・R_S=∞(条件が逆)
(1)(2)電源必要・入力Z大(正)
(3)比較器に利用(正)
(4)図1正相・図2逆相(正)
答え(5)
