変圧器4【電験3種 機械】変圧器の短絡試験と漏れリアクタンスとは?令和4年上期 A問題8 完全解説

電験3種 機械科目 変圧器 令和4年度上期 A問題8 インピーダンス電圧から!漏れリアクタンスを導く

電験3種(第三種電気主任技術者試験)の機械科目において、「変圧器の短絡試験」は繰り返し出題される定番テーマです。本記事では、令和4年度上期 A問題8で出題された「短絡試験の測定値から漏れリアクタンスを求める」問題を、はじめての方でも確実に解けるように丁寧に解説します。

解法はいつも同じ3ステップ。Z=V/I → r=P/I² → x=√(Z²−r²) で機械的に解けます。カギは「電力計が示すのは銅損(r で消費される有効電力)」という一点です。

🔁 この問題は繰り返し出題されています
電力計の値だけ違うほぼ同一の問題が 【機械】平成19年度A問題7【機械】令和6年度上期A問題9 でも出題されています。出題パターンが固定なので、セットで解けば確実な得点源になります。
目次

令和4年度上期 機械科目 A問題8:問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

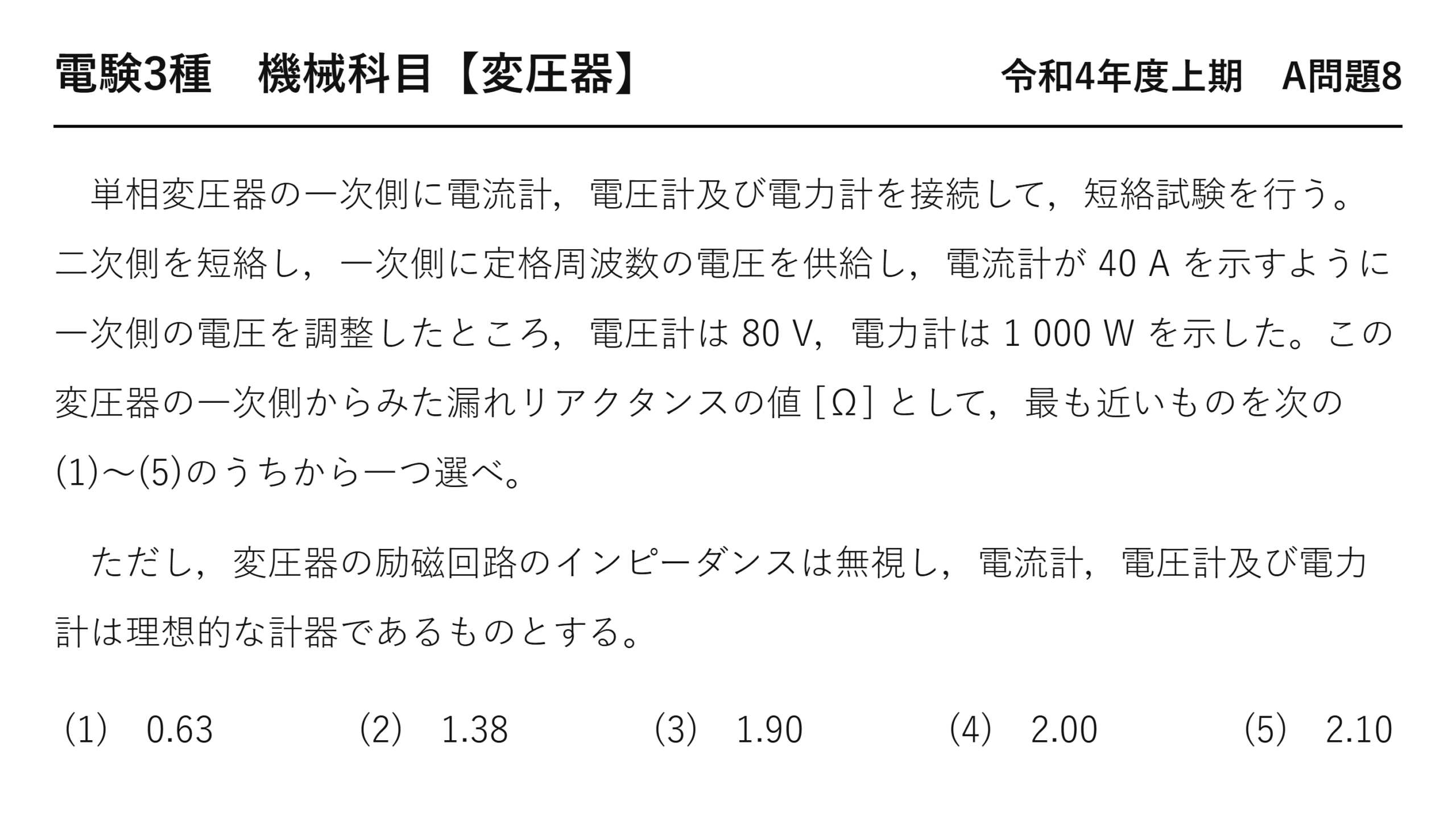

電験3種 機械科目 令和4年度上期 A問題8 問題文(変圧器の短絡試験と漏れリアクタンス)
令和4年度上期 機械科目 A問題8 問題文

出典:一般財団法人 電気技術者試験センター「令和4年度上期 第三種電気主任技術者試験」機械科目 A問題8

電験3種 機械科目 【変圧器】 令和4年度上期 A問題8

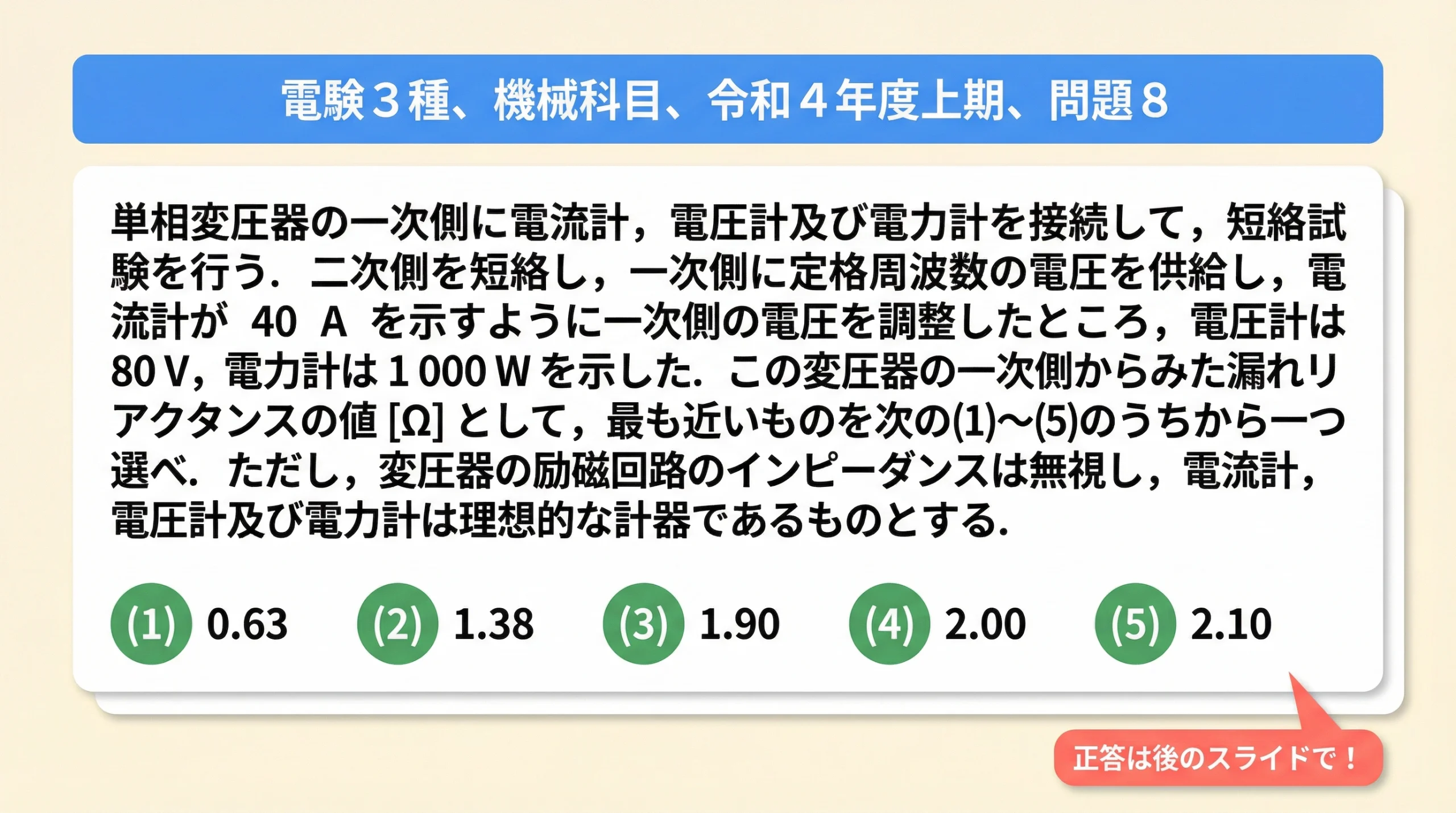

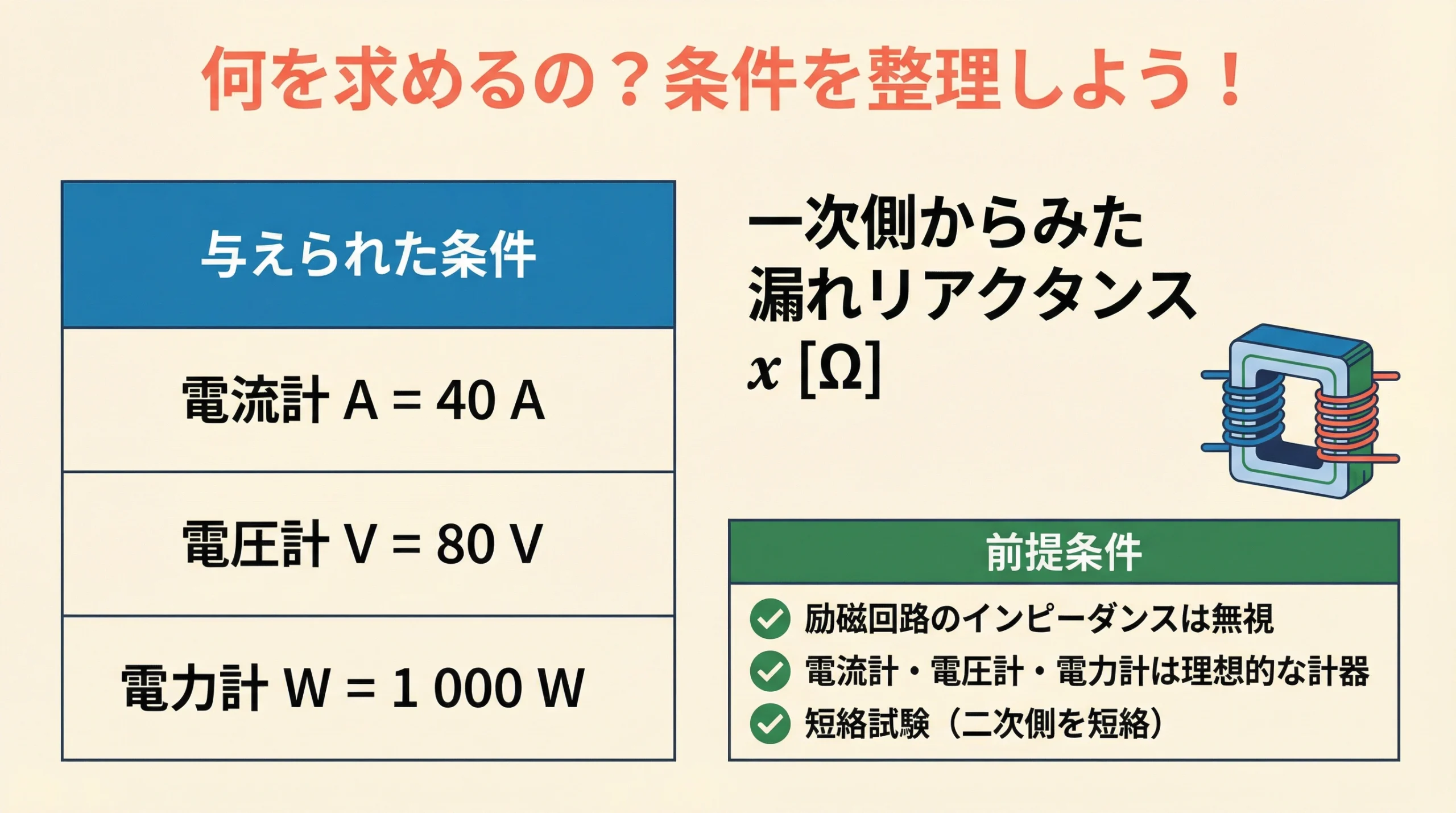

単相変圧器の一次側に電流計、電圧計及び電力計を接続して、短絡試験を行う。二次側を短絡し、一次側に定格周波数の電圧を供給し、電流計が 40 A を示すように一次側の電圧を調整したところ、電圧計は 80 V、電力計は 1 000 W を示した。この変圧器の一次側からみた漏れリアクタンスの値 [Ω] として、最も近いものを次の(1)〜(5)のうちから一つ選べ。

ただし、変圧器の励磁回路のインピーダンスは無視し、電流計、電圧計及び電力計は理想的な計器であるものとする。

(1) 0.63  (2) 1.38  (3) 1.90  (4) 2.00  (5) 2.10

出題のポイント:電圧計・電流計・電力計で三角形を作る

3つの計器がそろえば、インピーダンスを抵抗分とリアクタンス分に分解できます電圧と電流からインピーダンスの大きさ、電力から抵抗分——残る1辺は三平方の定理で求まります

3計器法によるインピーダンスの分解

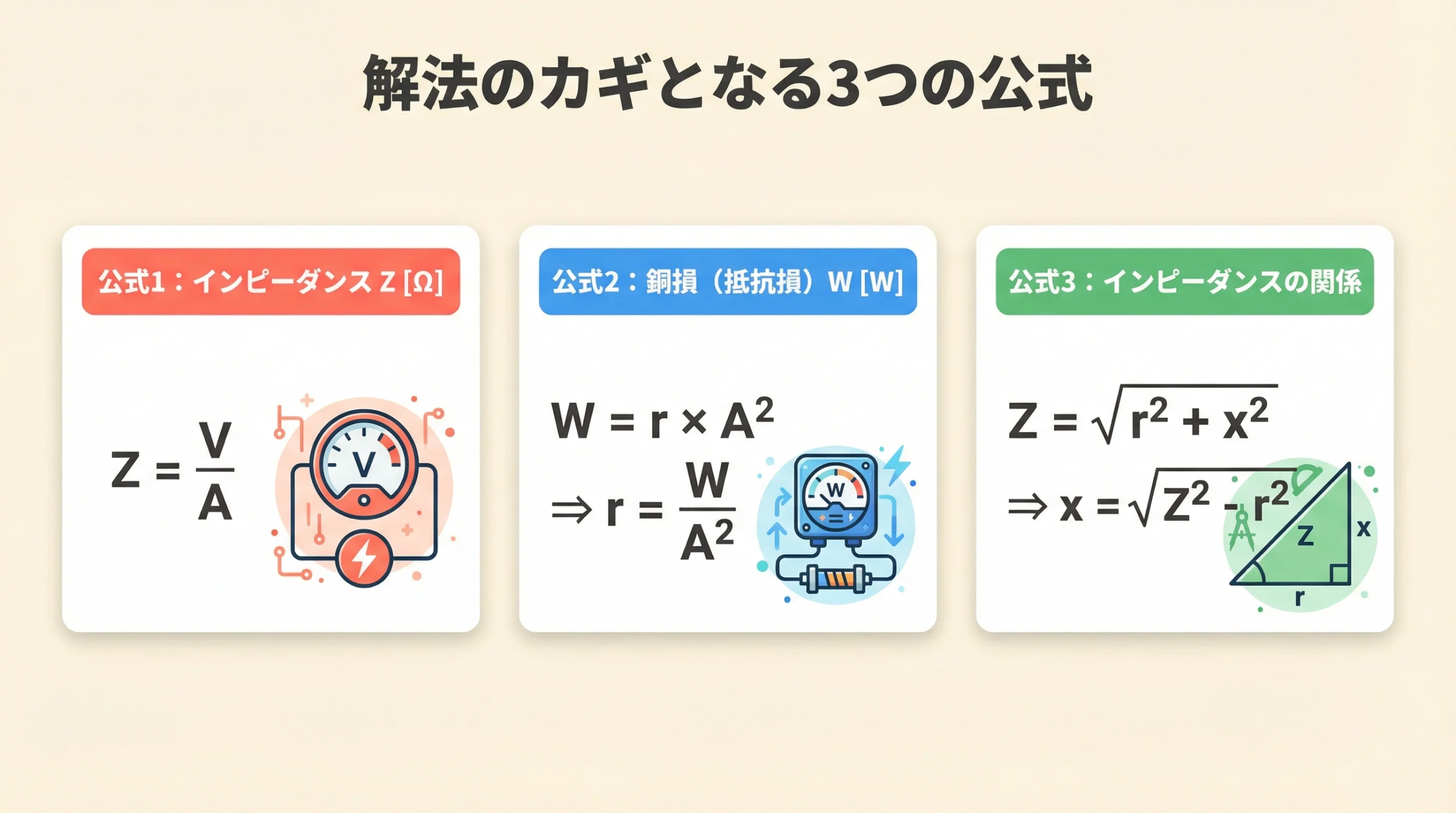

\( Z=\dfrac{V}{I}\ ,\qquad R=\dfrac{P}{I^{2}}\ ,\qquad X=\sqrt{Z^{2}-R^{2}} \)

電力を消費するのは抵抗だけ——だから電力計の指示から抵抗分が分かります

短絡試験では、二次側を短絡しているので負荷インピーダンスが0です。測っているのは、巻線抵抗と漏れリアクタンスの直列回路だけ——問題文の「励磁回路のインピーダンスは無視」は、並列側を考えなくてよいという意味になります。

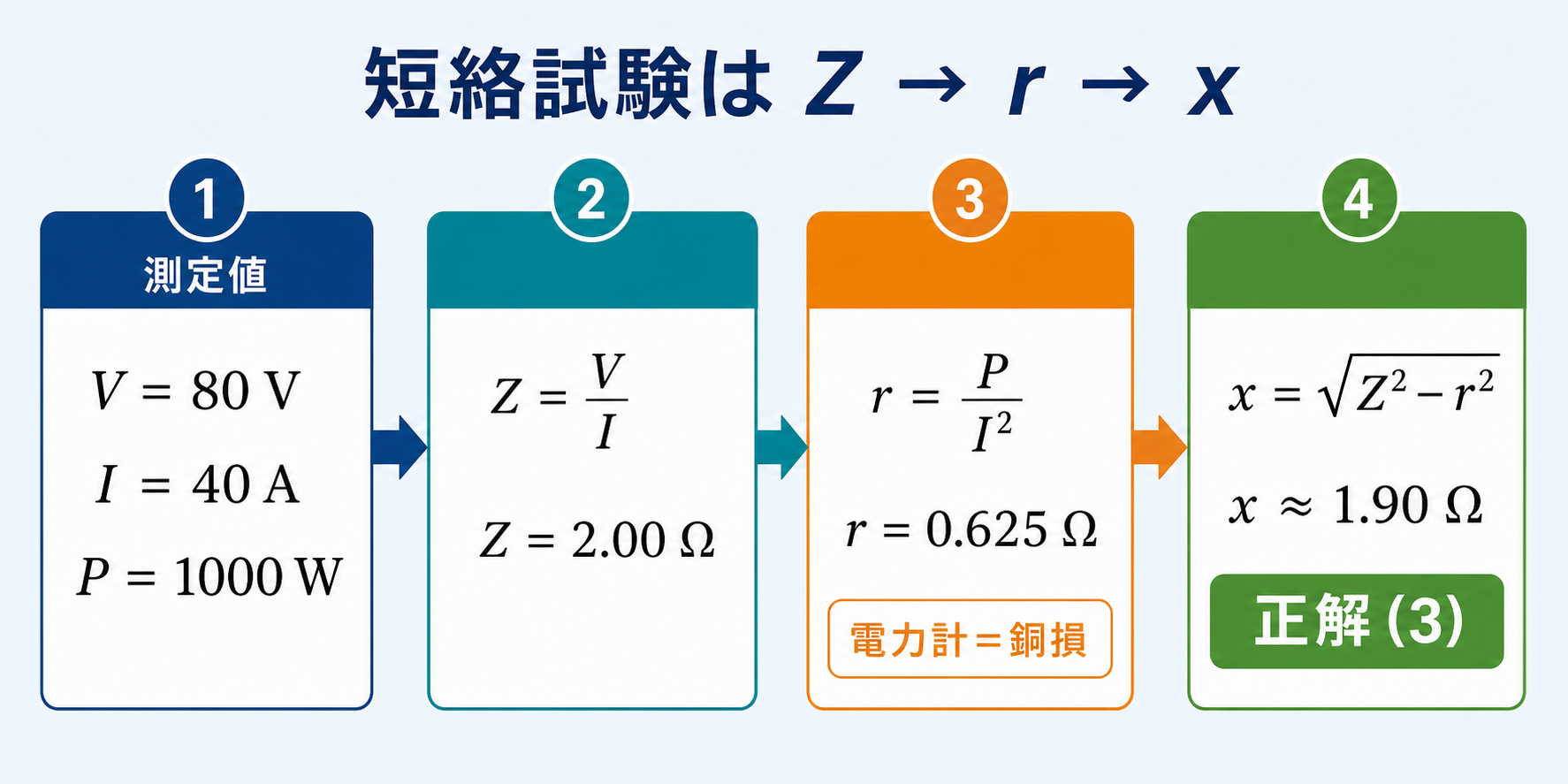

変圧器の短絡試験の測定値からインピーダンスと抵抗と漏れリアクタンスを順に求める流れ
V=80 V、I=40 A、P=1000 Wから、Z=2.00 Ω、r=0.625 Ω、x=1.90 Ωを求めます。

順に計算する

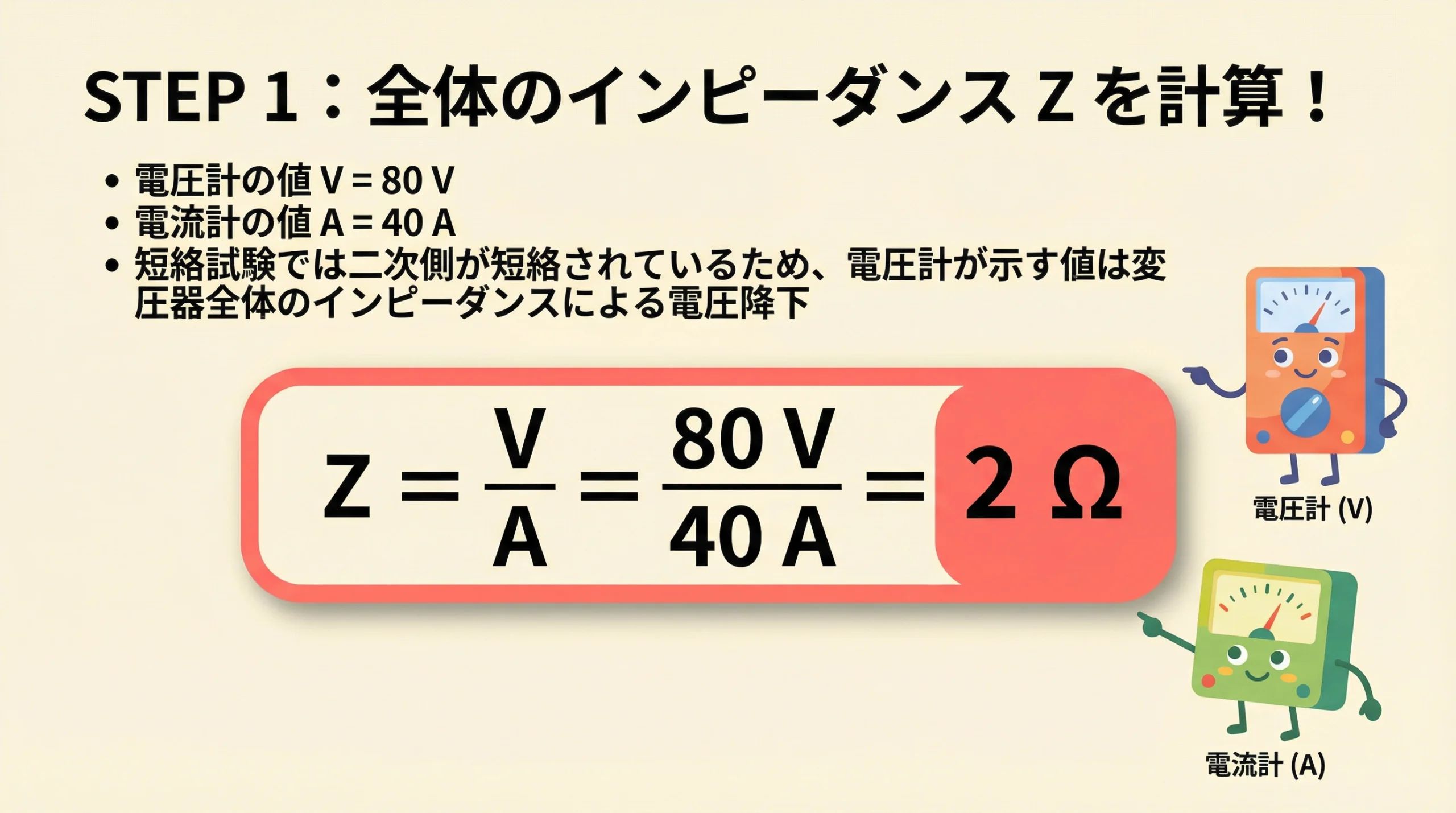

\( Z=\dfrac{80}{40}=2.00\ [\Omega] \)
インピーダンス
電圧計÷電流計

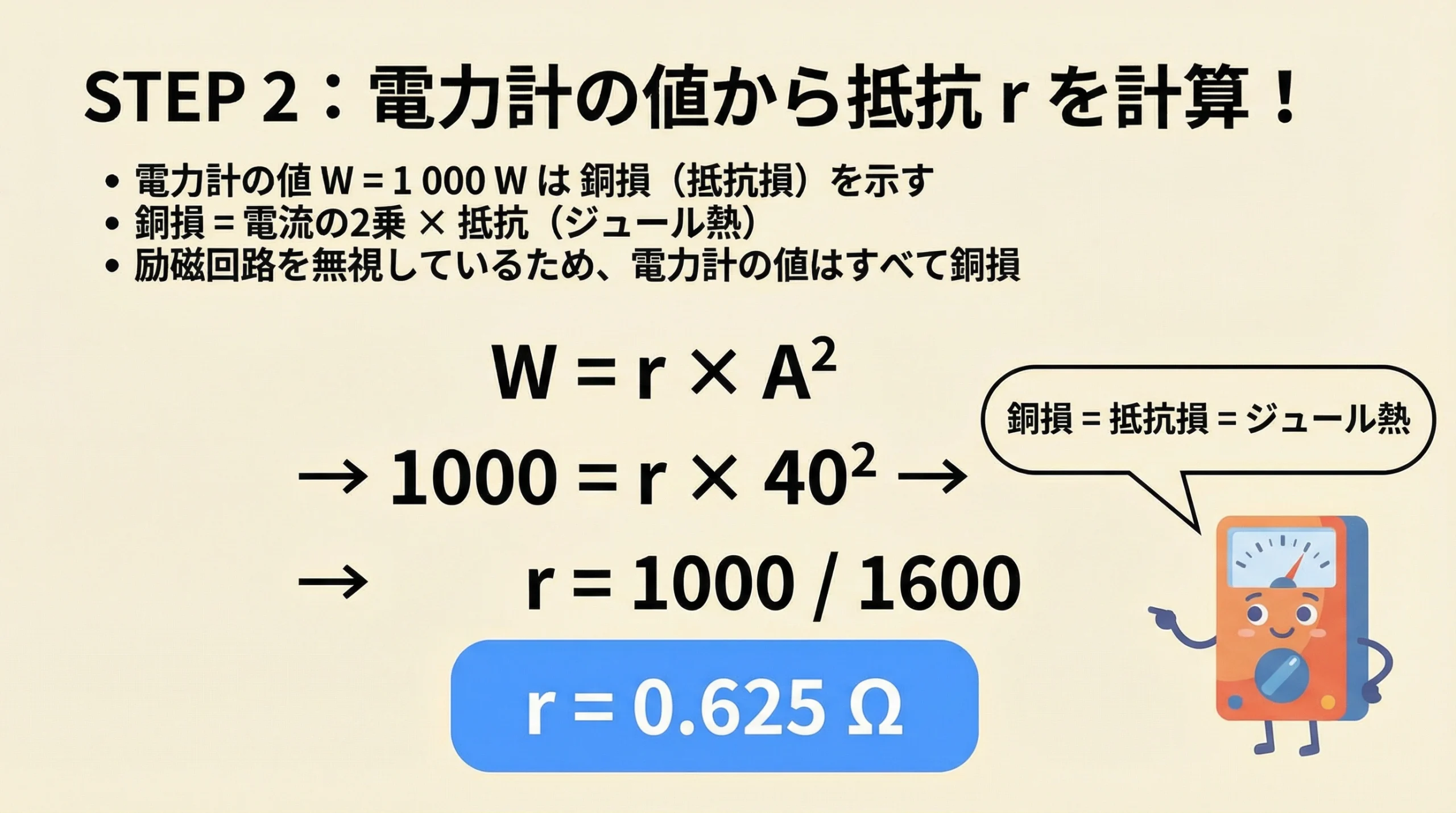

\( R=\dfrac{1\,000}{40^{2}}=\dfrac{1\,000}{1\,600}=0.625\ [\Omega] \)
抵抗分
電力計÷電流の2乗
\( X=\sqrt{2.00^{2}-0.625^{2}}=\sqrt{4-0.391} \)
リアクタンス分
三平方の残りの辺
\( \phantom{X}=\sqrt{3.609}\fallingdotseq 1.90\ [\Omega] \)
漏れリアクタンス
選択肢の1.90に一致

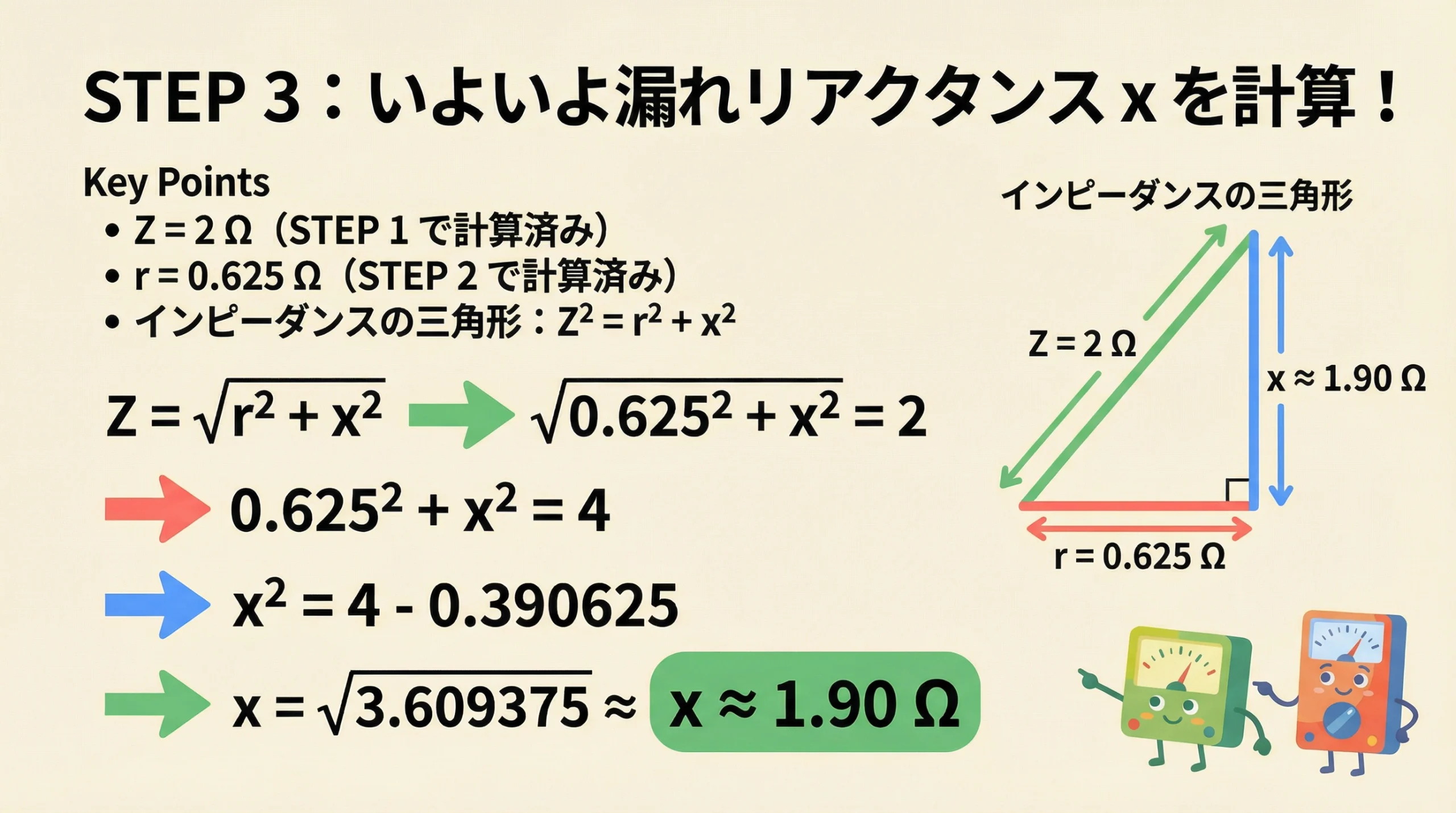

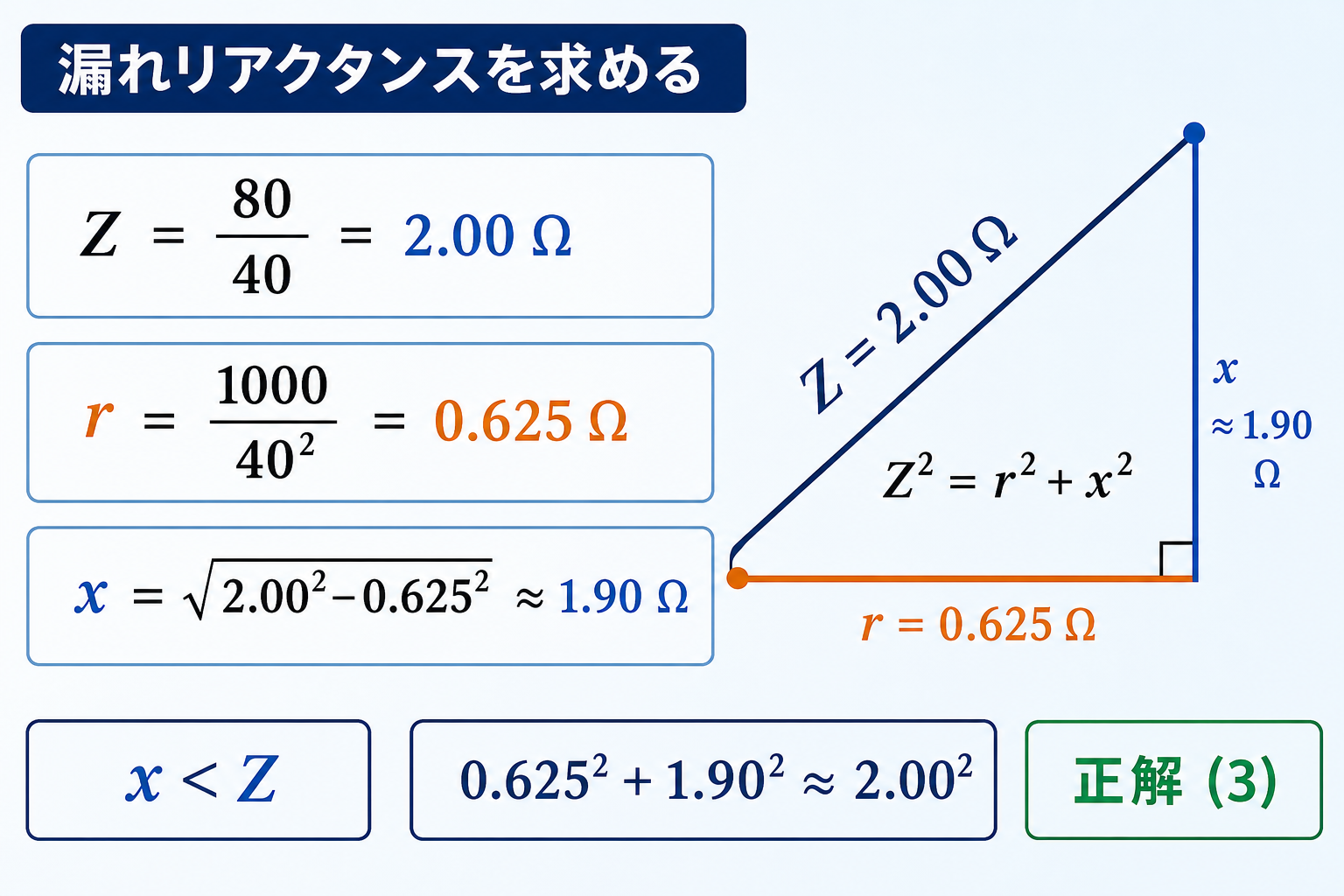

短絡試験の測定値から漏れリアクタンスを求める計算とインピーダンス三角形

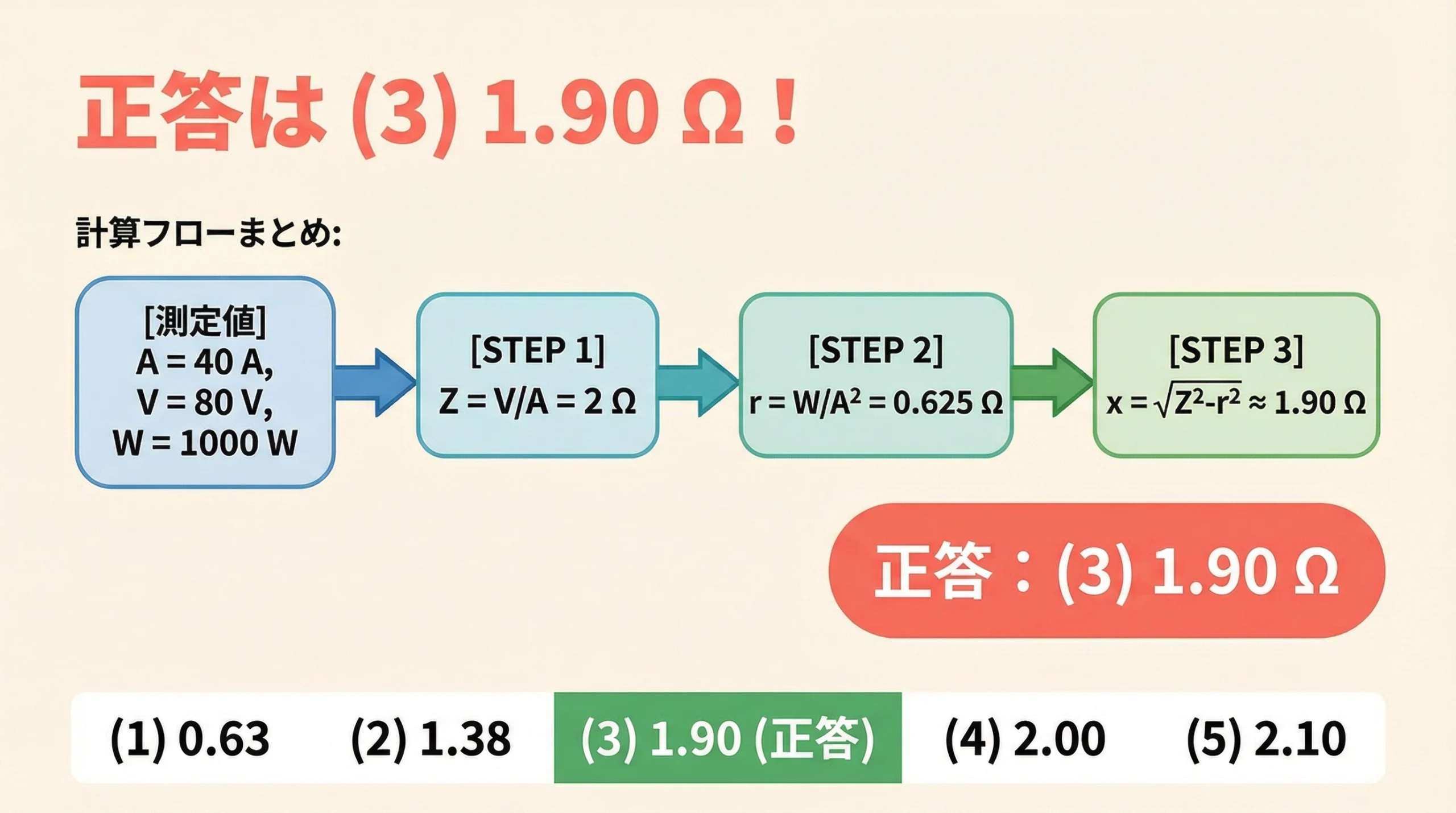

Z=2.00 Ωを斜辺、r=0.625 Ωとx=1.90 Ωを直角辺とするため、正解は(3)です。
答え正解は (3) 1.90 Ωです。インピーダンス2.00 Ω に対してリアクタンス分が1.90 Ω——ほとんどがリアクタンスで占められていることが分かります。

R が小さいと X は Z にとても近くなる

本問では Z=2.00 に対して X=1.90——わずか5 %しか違いませんこれは偶然ではなく、抵抗分が小さいときの一般的な性質です。

R/Z の比X/Z の比
0.10.9950.5 %
0.20.9802 %
0.3(本問は0.31)0.9544.6 %
0.50.86613 %

三平方で「引く」のは R の2乗ですから、R が Z の3割程度なら、その2乗は1割弱——X は Z の95 %ほどにしかならないのです。

この性質は検算に使えます本問なら「答えは2.00 より少し小さい値」と当たりがつく——選択肢(1) 0.63 や(2) 1.38 は小さすぎ、(4) 2.00 や(5) 2.10 は大きすぎと判断でき、計算前に(3)まで絞れます

⚠️ よくある間違い
(1) 0.63 Ω抵抗分 R そのもの(4) 2.00 Ωインピーダンス Z そのものです。途中で出てくる値が、そのまま誤答として並んでいます——「何を聞かれているか」を答える直前に確認してください。
(5) 2.10 Ω\( \sqrt{Z^{2}+R^{2}} \) ——引くべきところを足した値です。X は必ず Z より小さいので、この肢はあり得ません。

漏れリアクタンスは、どこから生まれるのか

本問で求めた1.90 Ω という漏れリアクタンスは、実在するコイルではありません一次巻線と二次巻線を鎖交しない磁束——漏れ磁束——の効果を、リアクタンスとして表したものです。

理想的な変圧器なら、一次巻線が作った磁束は100 %が鉄心を通って二次巻線に届きますところが実際には、一部が巻線の間の空間や巻線の周りを通って戻ってしまう——その分は二次側に電力を運びません

磁束の種類通り道役割等価回路での表現
主磁束鉄心の中を通り、両方の巻線を鎖交一次から二次へ電力を運ぶ理想変圧器
一次漏れ磁束一次巻線の周りだけを通り、二次を鎖交しない電力を運ばず、電圧降下だけ生むx1
二次漏れ磁束二次巻線の周りだけを通る同上x2

漏れ磁束の通り道は、鉄心ではなく空気や油です。だから磁気飽和の影響を受けず、漏れリアクタンスはほぼ一定——これが同期機の同期リアクタンス(電機子反作用が主成分で飽和の影響を受ける)との大きな違いになります。

漏れリアクタンスは設計で調整できる

漏れ磁束の量は、一次巻線と二次巻線の位置関係で決まります2つの巻線を近づければ漏れが減り、離せば増える——設計者はここを操作して %Z を決めています

巻線の配置漏れリアクタンス特徴
同心円筒巻(標準)中くらい一次と二次を同心円状に重ねる。最も一般的
交互配置(サンドイッチ巻)小さい一次と二次を交互に積む。漏れが減る
磁気分路を設ける大きい意図的に漏らす。磁気漏れ変圧器(定電流特性)

%Z を小さくすれば電圧変動率が下がりますが、短絡電流は増えます逆に大きくすれば短絡電流は抑えられるが、電圧変動率が悪化する——この兼ね合いで %Z が決められます

大容量の変圧器ほど %Z を大きめに設計するのは、短絡電流を系統の遮断器が扱える範囲に抑えるためです。本問で測った漏れリアクタンスは、そうした設計判断の結果——単なる測定値ではなく、意図をもって作られた値だと言えます。

⏱️ 本番での進め方
① Z=80/40=2.00 Ω、R=1 000/1 600=0.625 Ω。
② X=√(4−0.391)=√3.609≒1.90 Ω。
③ X は Z より必ず小さい。2.00 以上の肢は最初に消す。
④ R が小さければ X ≒ Z。答えの当たりをつけてから計算する。

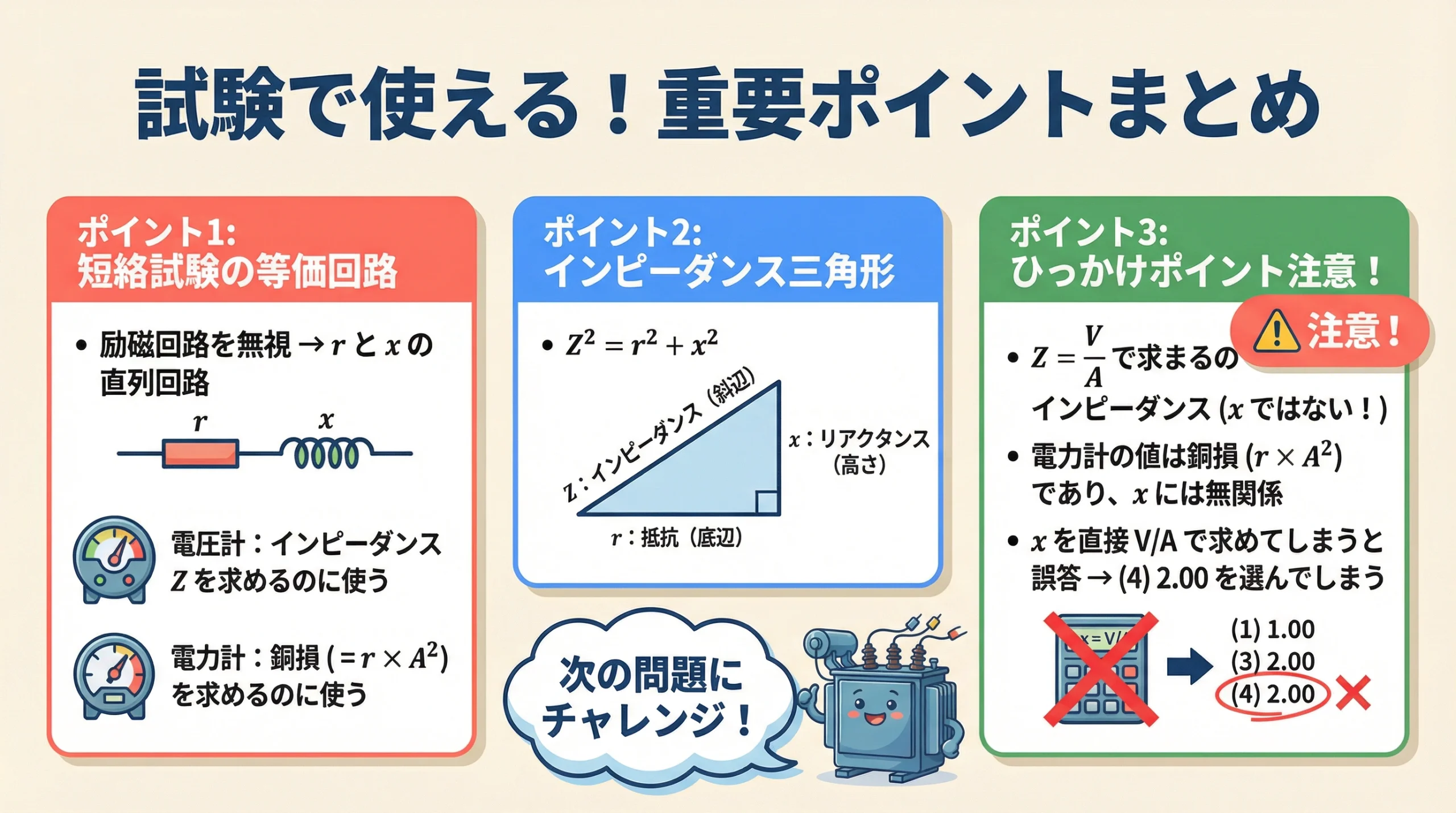

💡 覚え方
「電力は抵抗だけが消費する」——だから電力計から R が出るそして「Z が斜辺、R と X が直角二辺」——この2文で3計器法は完結します

出題履歴:同じ設定が3回出ている

電流計40 A・電圧計80 V という設定は、平成19年度 A問題7とまったく同じです(変圧器2:変圧器の短絡試験と漏れリアクタンス)。違うのは電力計の指示だけ(1 200 W と1 000 W)——答えも1.85 Ω と1.90 Ω でわずかに違います

令和7年度下期 A問題9も同じ型です(変圧器49:短絡試験は3つの計器で三角形を作る)。15年以上にわたって同じ形で出題され続けている——3計器法は、必ず身につけておくべき定番だと言えます。

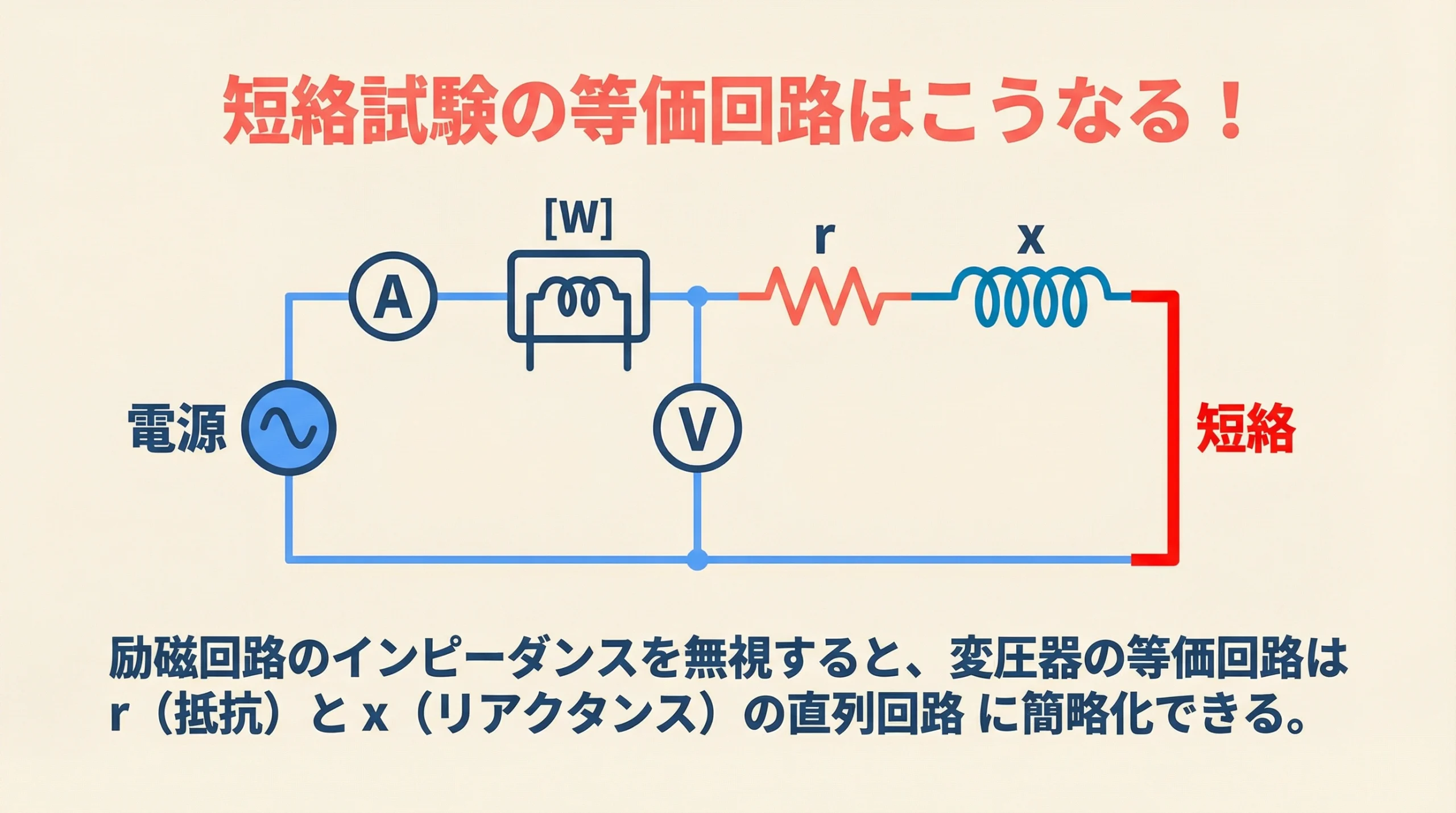

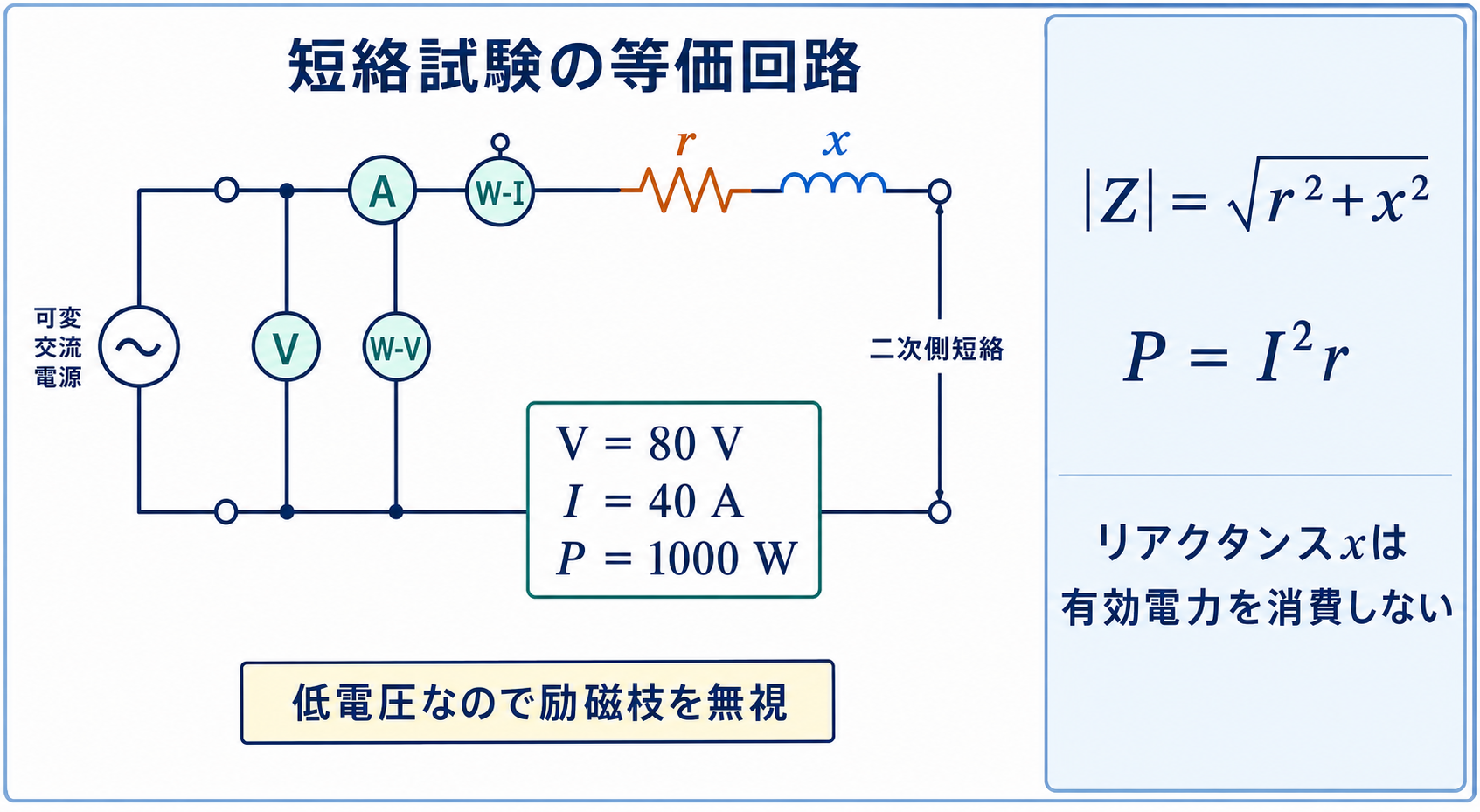

電圧計と電流計と電力計を接続した変圧器短絡試験の直列等価回路
短絡試験では励磁枝を無視し、rとxの直列回路として扱います。電力計の1000 Wは抵抗rで生じる銅損です。
