電験3種機械科目【情報】令和3年度 B問題18 フリップフロップ（FF）に関する記述の正誤判定と、T-FF2段構成のタイムチャート

今回は令和3年度機械科目 B問題18を解説します。情報の一時的な記憶回路として用いられるフリップフロップ（FF）について、RS-FF・JK-FF・T-FF・D-FFに関する記述の正誤を判定する(a)と、クロックパルスの立下りで動作する2つのT-FFを用いた回路のタイムチャートを求める(b)の問題です。

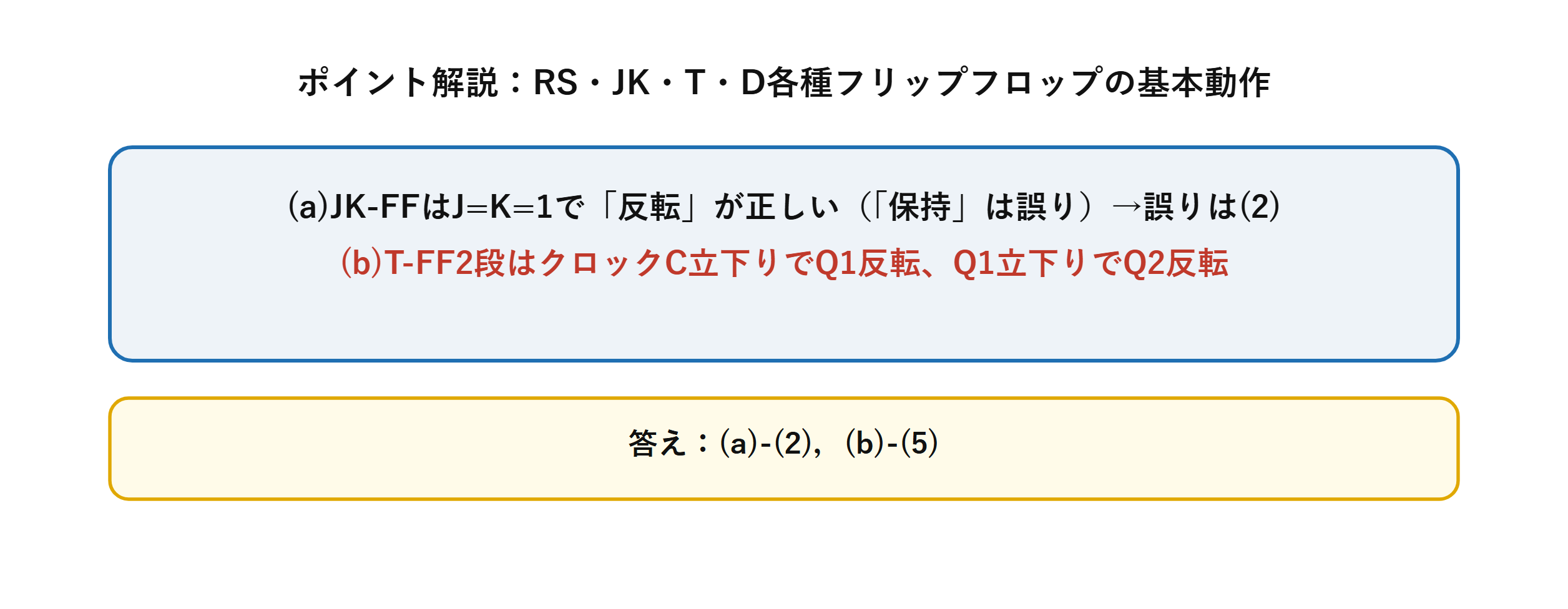

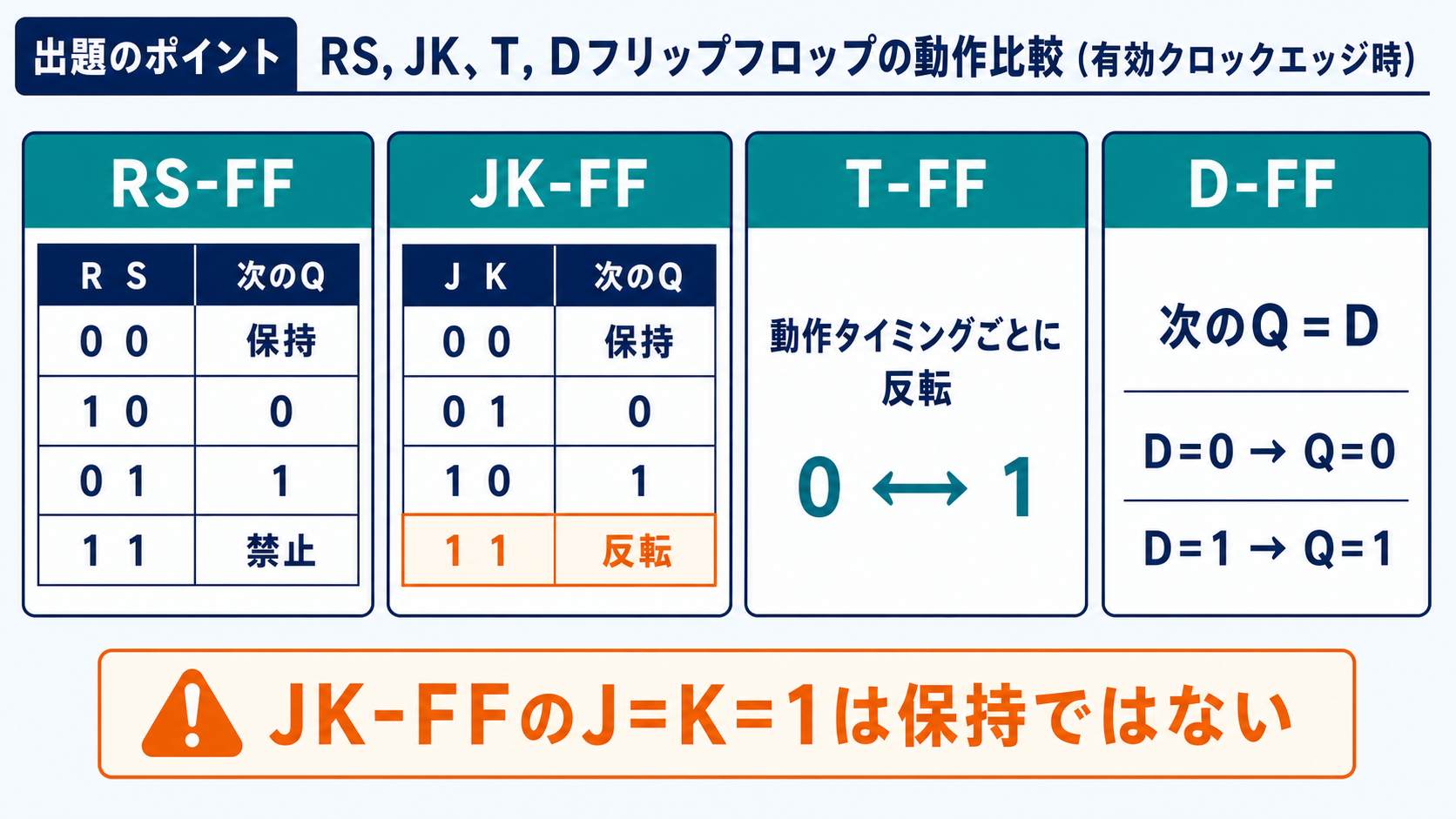

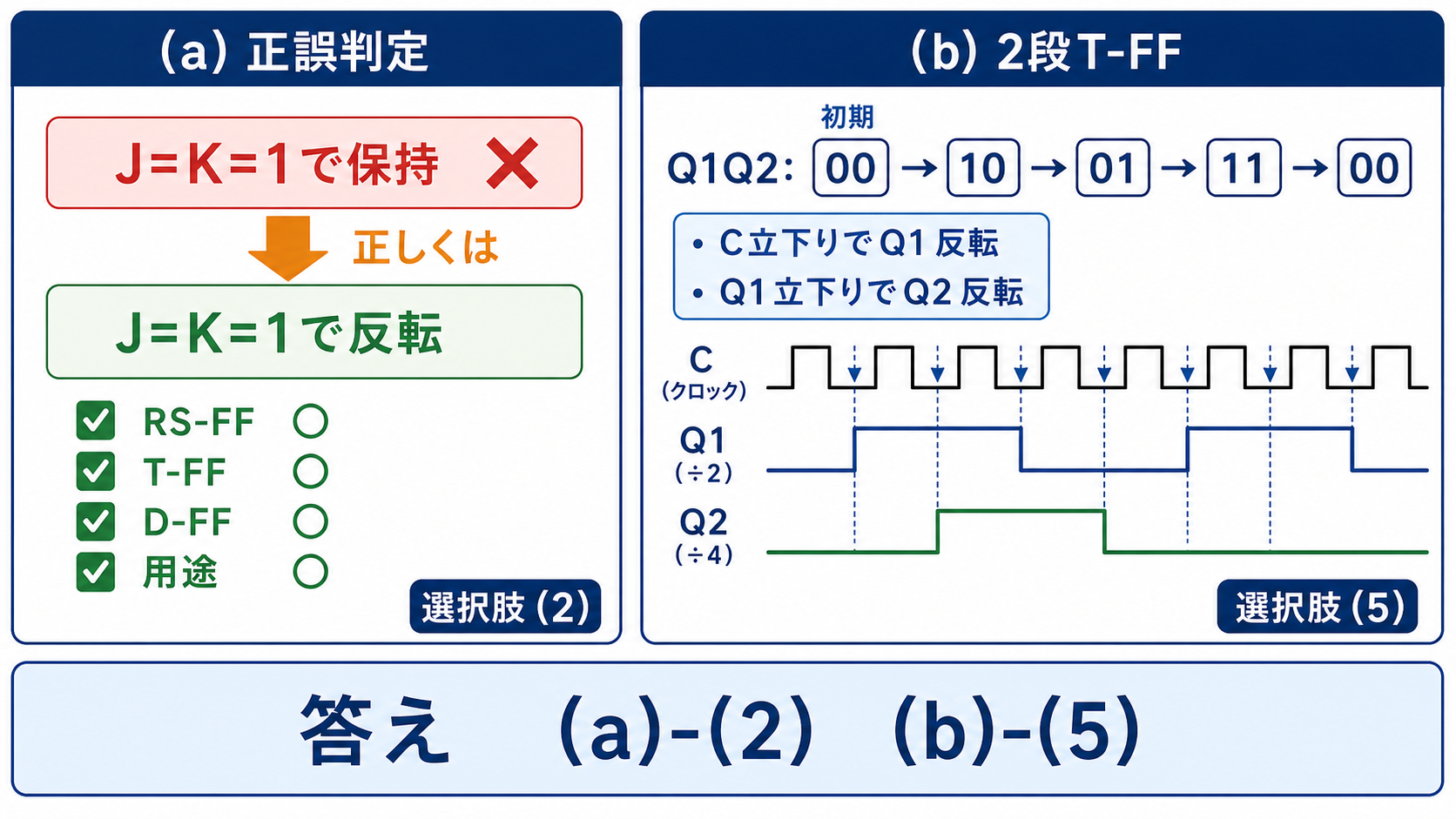

(a)はJK-FFで入力J，Kが共に1の場合の動作が「保持」ではなく「反転」である点が誤りのポイントです。(b)はT-FFが「クロックの立下りで出力が反転する」という性質を2段にわたって追跡します。

令和3年度機械科目 B問題18：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

電験3種機械科目情報令和3年度 B問題18 問題文 — 令和3年度機械科目 B問題18 問題文

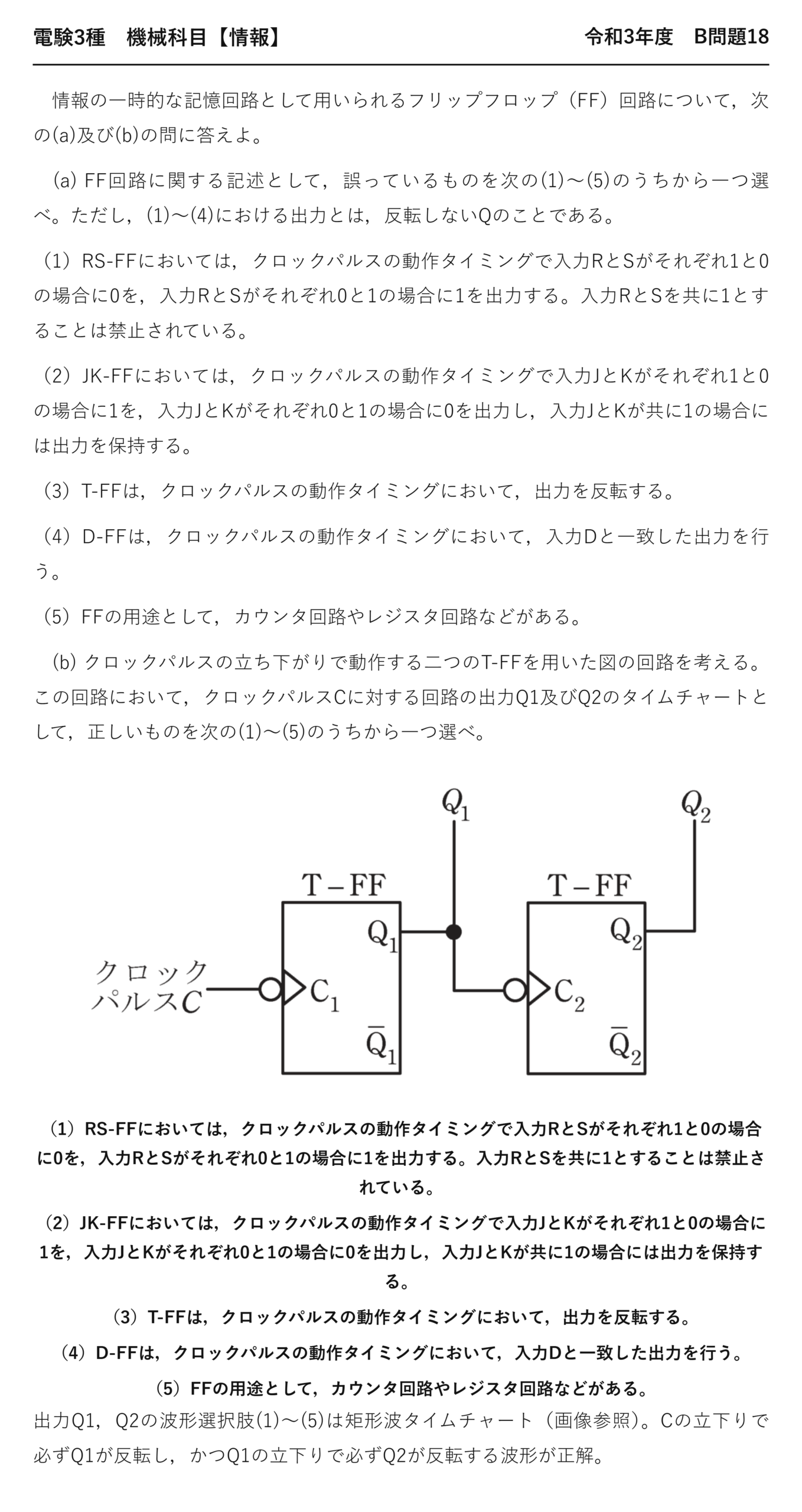

電験3種機械科目【情報】令和3年度 B問題18

　情報の一時的な記憶回路として用いられるフリップフロップ（FF）回路について，次の(a)及び(b)の問に答えよ。

　(a) FF回路に関する記述として，誤っているものを次の(1)〜(5)のうちから一つ選べ。ただし，(1)〜(4)における出力とは，反転しないQのことである。

（1）RS-FFにおいては，クロックパルスの動作タイミングで入力RとSがそれぞれ1と0の場合に0を，入力RとSがそれぞれ0と1の場合に1を出力する。入力RとSを共に1とすることは禁止されている。

（2）JK-FFにおいては，クロックパルスの動作タイミングで入力JとKがそれぞれ1と0の場合に1を，入力JとKがそれぞれ0と1の場合に0を出力し，入力JとKが共に1の場合には出力を保持する。

（3）T-FFは，クロックパルスの動作タイミングにおいて，出力を反転する。

（4）D-FFは，クロックパルスの動作タイミングにおいて，入力Dと一致した出力を行う。

（5）FFの用途として，カウンタ回路やレジスタ回路などがある。

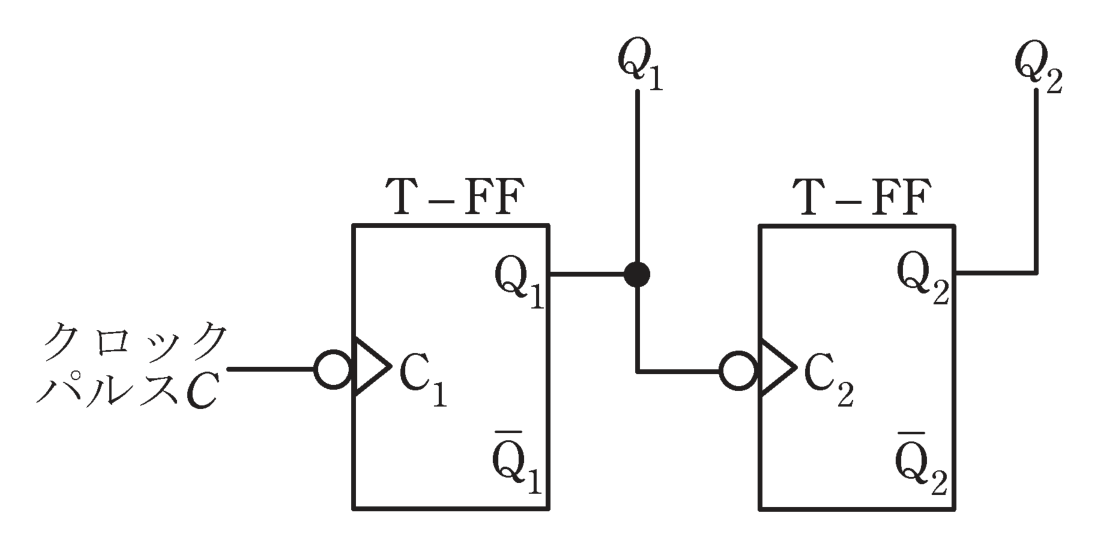

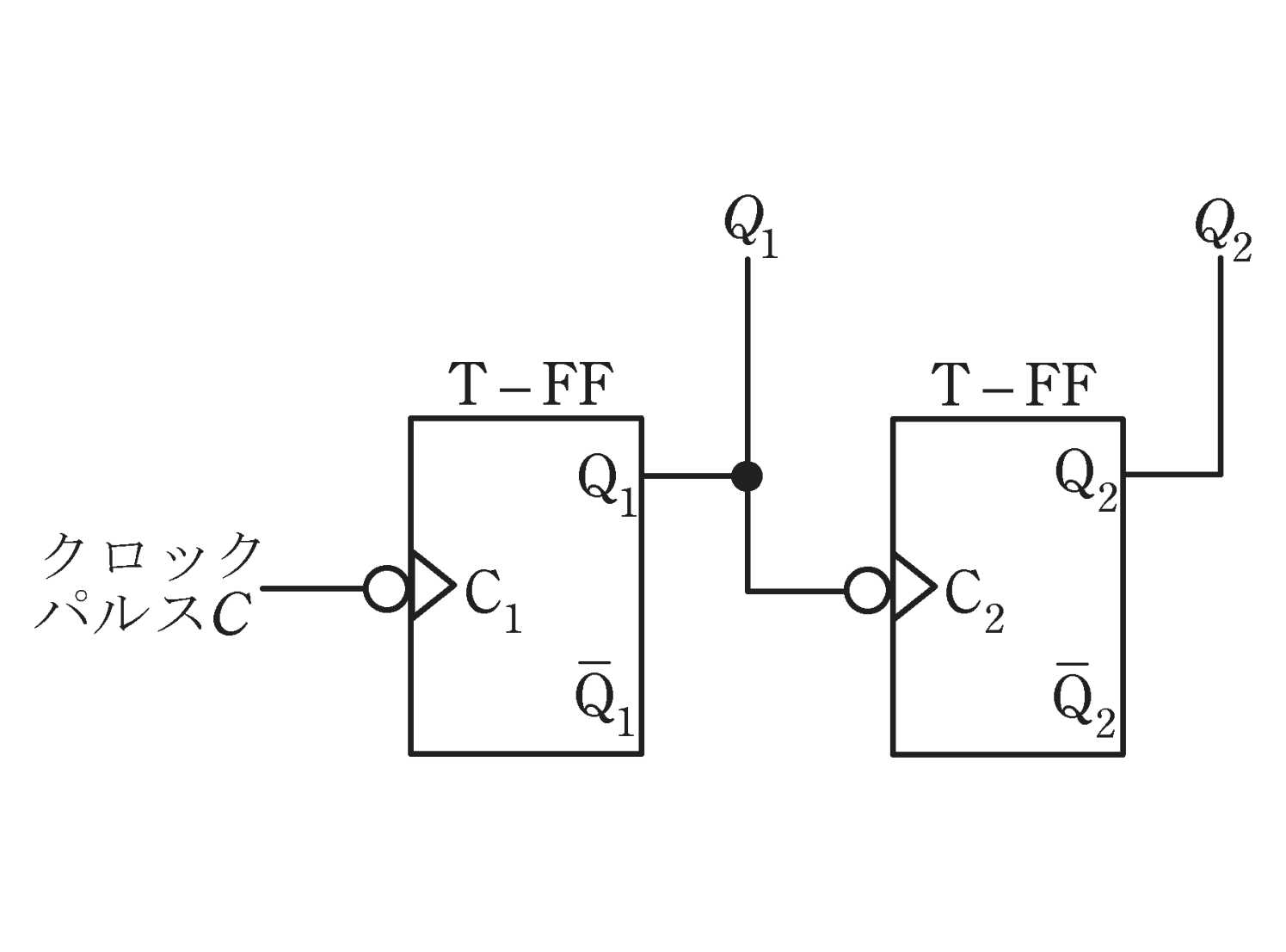

　(b) クロックパルスの立ち下がりで動作する二つのT-FFを用いた図の回路を考える。この回路において，クロックパルスCに対する回路の出力Q1及びQ2のタイムチャートとして，正しいものを次の(1)〜(5)のうちから一つ選べ。

（1）RS-FFにおいては，クロックパルスの動作タイミングで入力RとSがそれぞれ1と0の場合に0を，入力RとSがそれぞれ0と1の場合に1を出力する。入力RとSを共に1とすることは禁止されている。
（2）JK-FFにおいては，クロックパルスの動作タイミングで入力JとKがそれぞれ1と0の場合に1を，入力JとKがそれぞれ0と1の場合に0を出力し，入力JとKが共に1の場合には出力を保持する。
（3）T-FFは，クロックパルスの動作タイミングにおいて，出力を反転する。
（4）D-FFは，クロックパルスの動作タイミングにおいて，入力Dと一致した出力を行う。
（5）FFの用途として，カウンタ回路やレジスタ回路などがある。

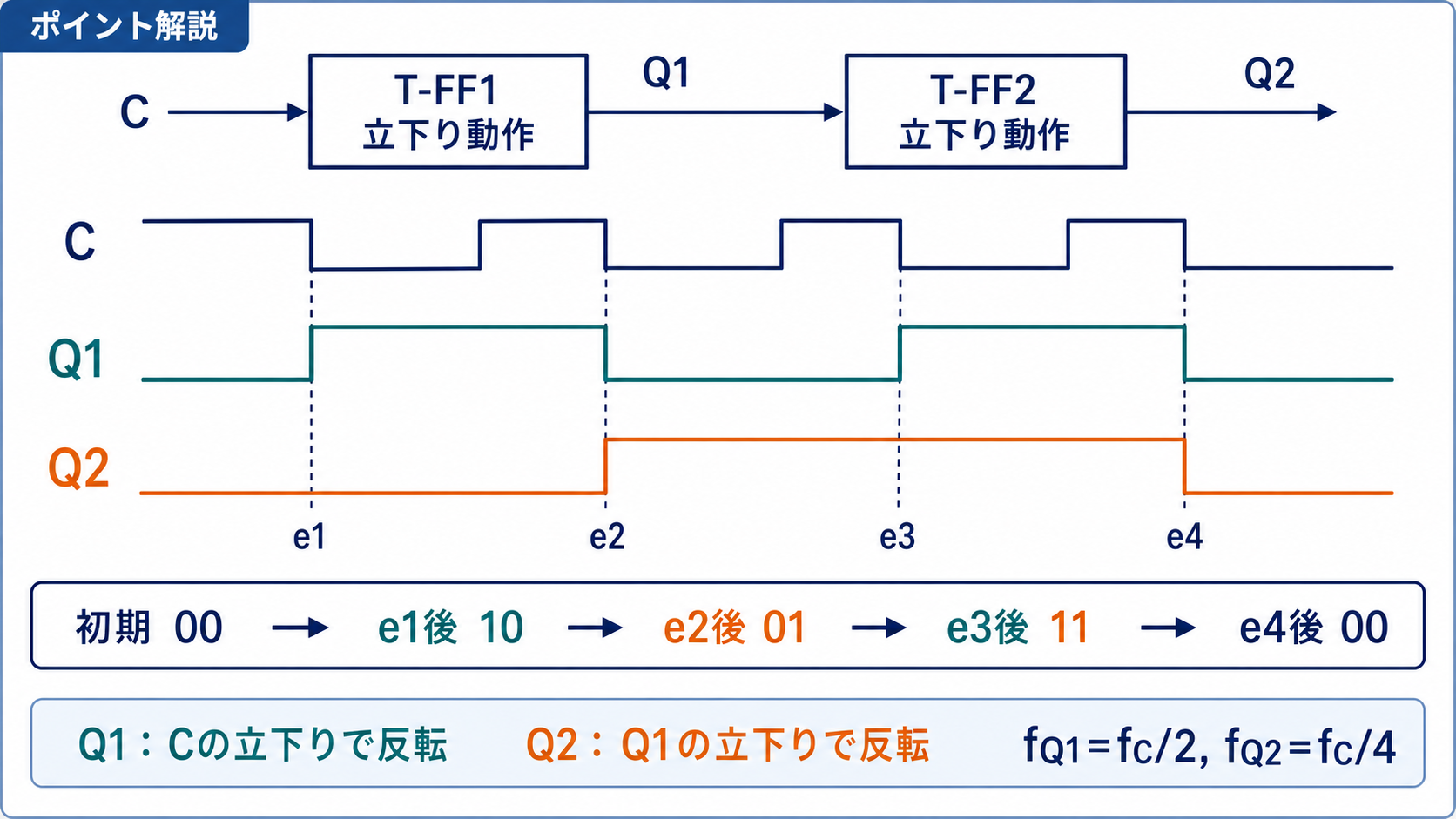

出力Q1，Q2の波形選択肢(1)〜(5)は矩形波タイムチャート（画像参照）。Cの立下りで必ずQ1が反転し，かつQ1の立下りで必ずQ2が反転する波形が正解。
