同期機51【電験3種 機械】スイッチトリラクタンスモータ（SRM）の穴埋め！令和7年上期 A問題7 完全解説

今回は令和7年度上期 機械科目 A問題7を解説します。スイッチトリラクタンスモータ（SRM）の構造と特徴を問う穴埋め問題です。

SRMは固定子が集中巻、回転子が突極形（永久磁石なし）。リラクタンストルクで回転し、構造が簡単で高速回転に適します。

出題のポイント

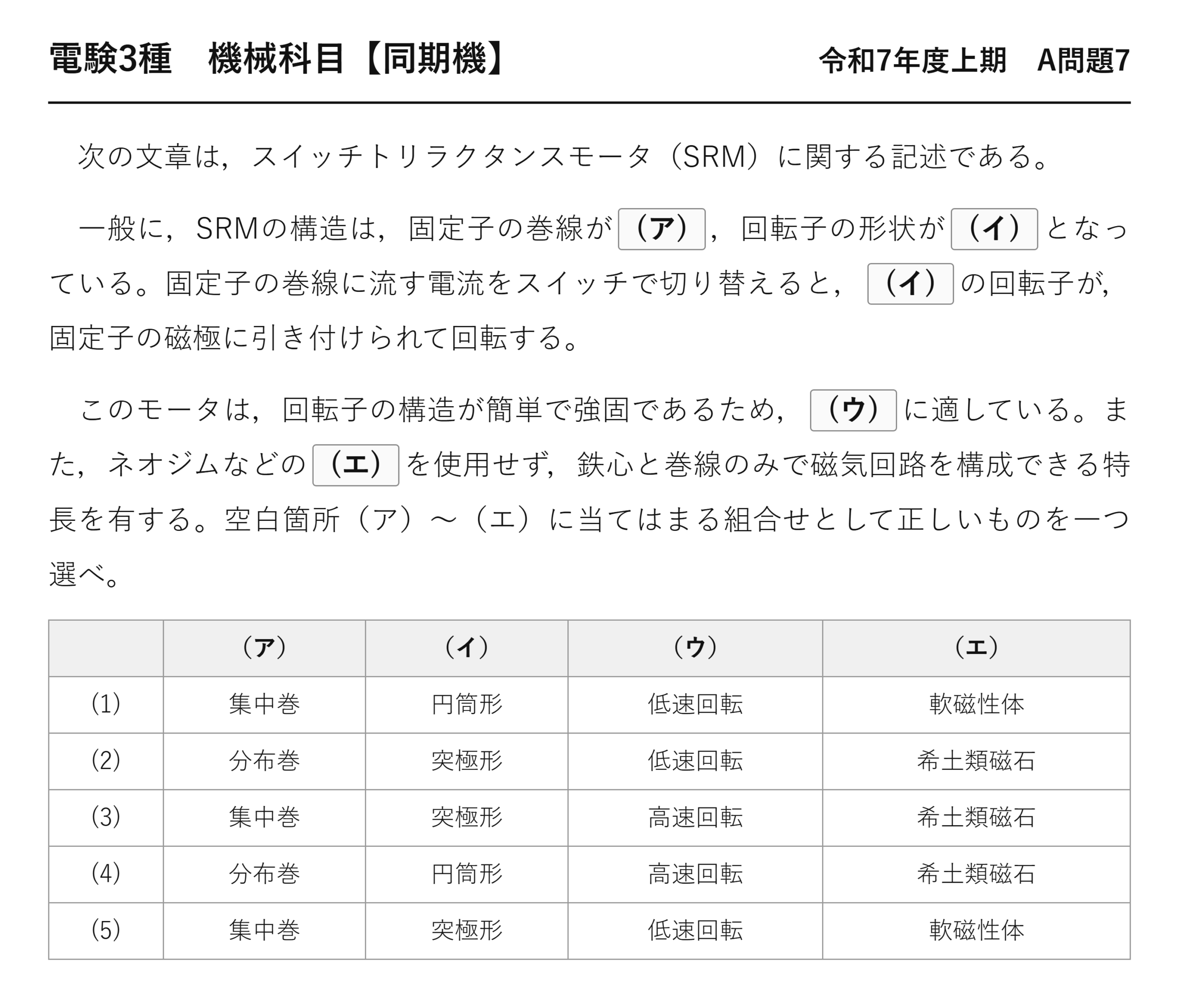

問題文と選択肢

　次の文章は，スイッチトリラクタンスモータ（SRM）に関する記述である。

　一般に，SRMの構造は，固定子の巻線が(ア)，回転子の形状が(イ)となっている。固定子の巻線に流す電流をスイッチで切り替えると，(イ)の回転子が，固定子の磁極に引き付けられて回転する。

　このモータは，回転子の構造が簡単で強固であるため，(ウ)に適している。また，ネオジムなどの(エ)を使用せず，鉄心と巻線のみで磁気回路を構成できる特長を有する。空白箇所（ア）〜（エ）に当てはまる組合せとして正しいものを一つ選べ。

	（ア）	（イ）	（ウ）	（エ）
(1)	集中巻	円筒形	低速回転	軟磁性体
(2)	分布巻	突極形	低速回転	希土類磁石
(3)	集中巻	突極形	高速回転	希土類磁石
(4)	分布巻	円筒形	高速回転	希土類磁石
(5)	集中巻	突極形	低速回転	軟磁性体

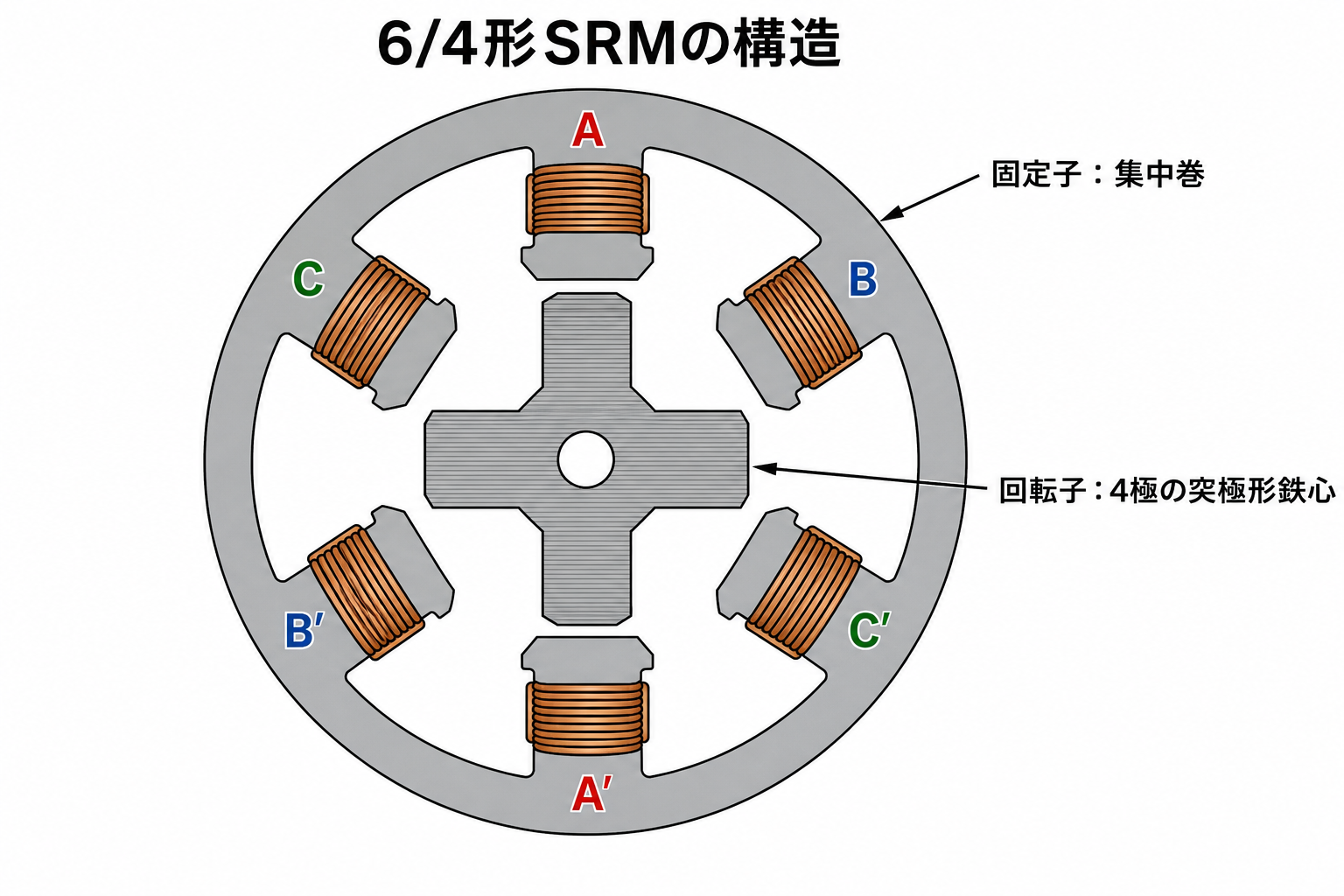

ポイント解説：集中巻・突極形・リラクタンストルク

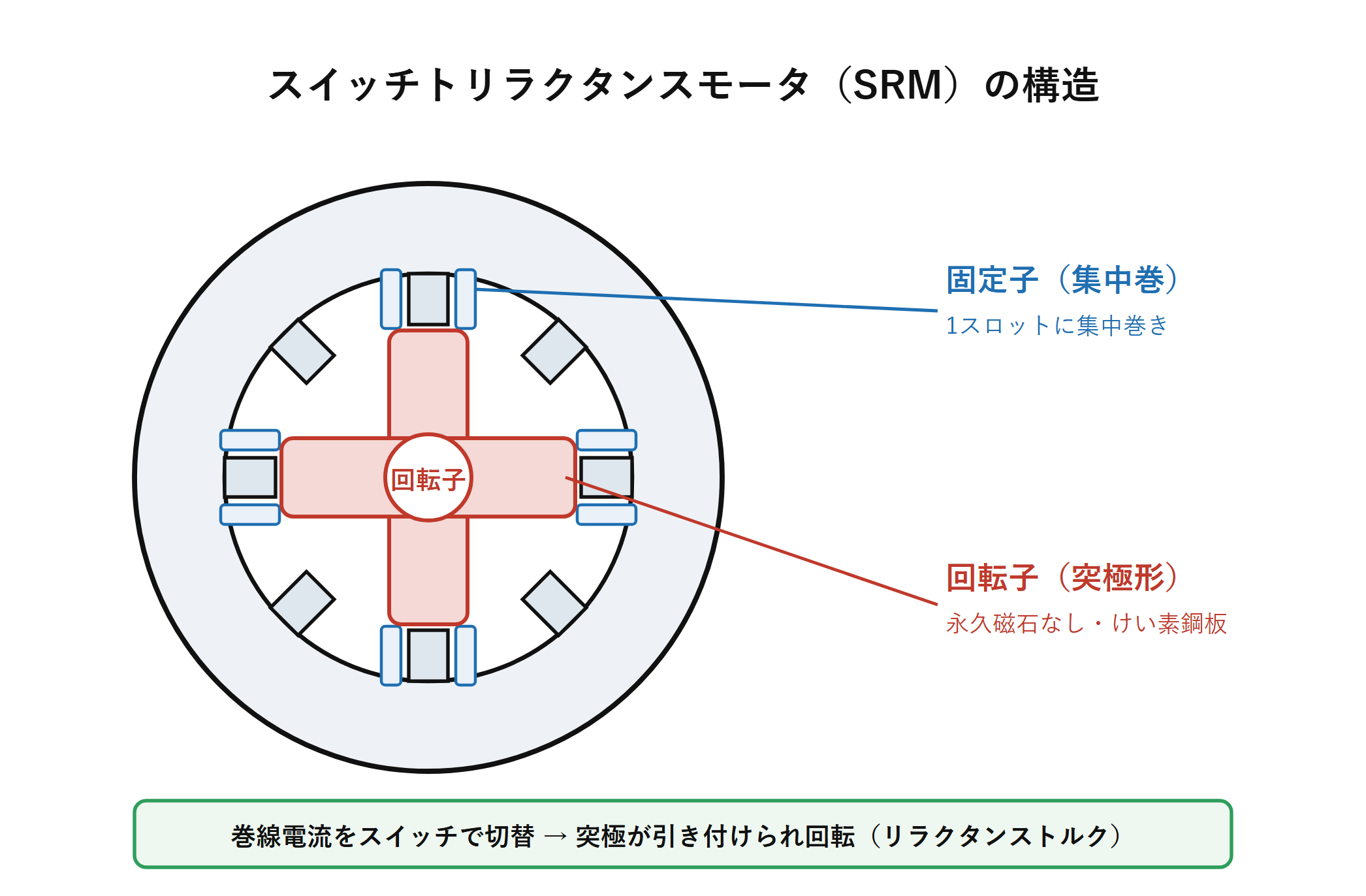

SRM（スイッチトリラクタンスモータ）は、固定子が集中巻、回転子が突極形（永久磁石なし・けい素鋼板）。巻線電流をスイッチで順次切り替えると、突極が磁極に引き付けられるリラクタンストルクで回転します。

構造が簡単で強固なため高速回転に適し、ネオジムなどの希土類磁石を使わず鉄心と巻線だけで作れるのが特長です（低速では騒音・トルク変動が出やすい欠点あり）。

問題の解説

STEP1　（ア）（イ）固定子と回転子の構造

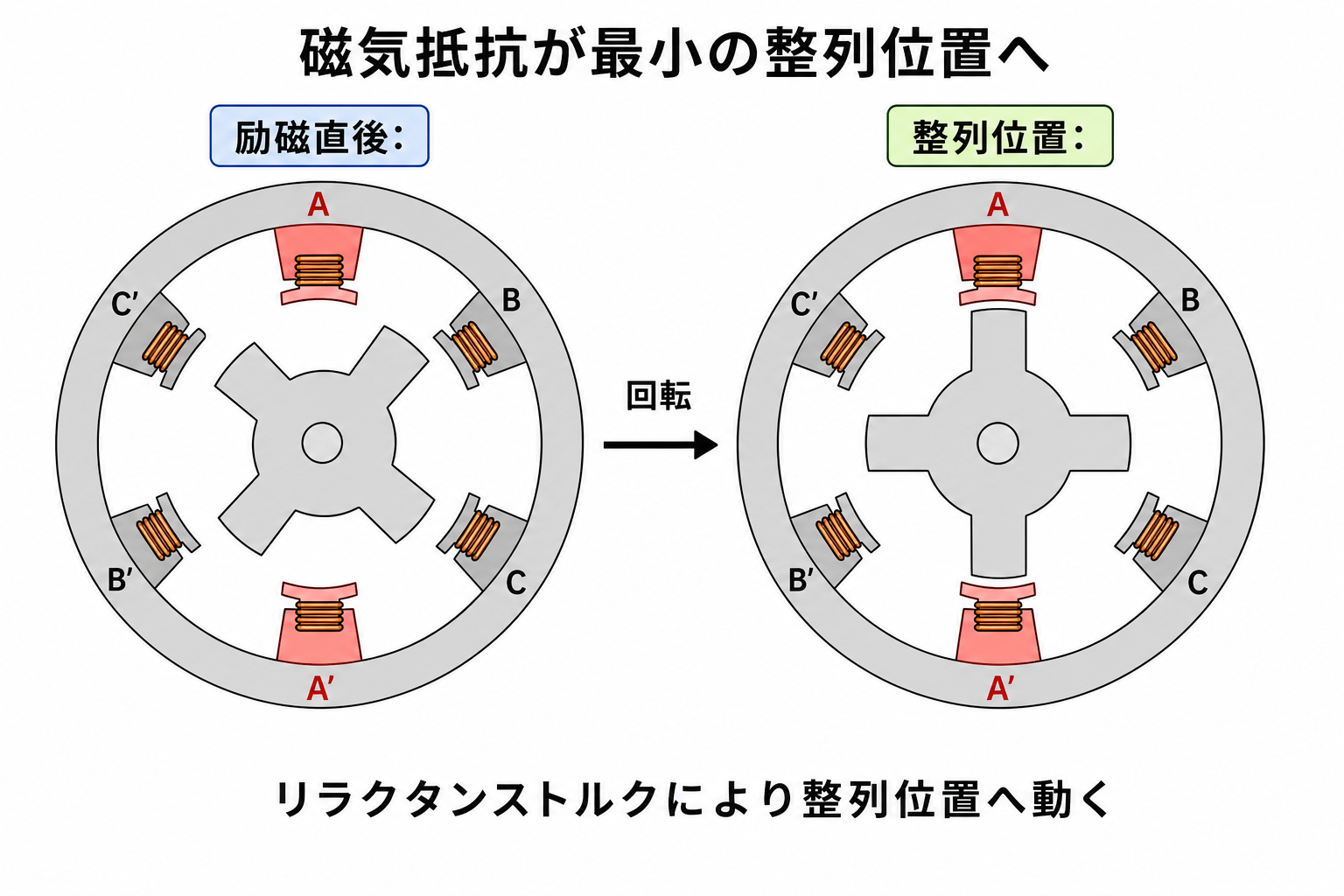

固定子の巻線は集中巻（ア）、回転子は突極形（イ）。突極が磁極に引き付けられて回転します。

STEP2　（ウ）適した用途

構造が簡単で強固なので高速回転（ウ）に適しています。

STEP3　（エ）使わない材料

ネオジムなどの希土類磁石（エ）を使いません。よって組合せは(3)。

答え：(3)

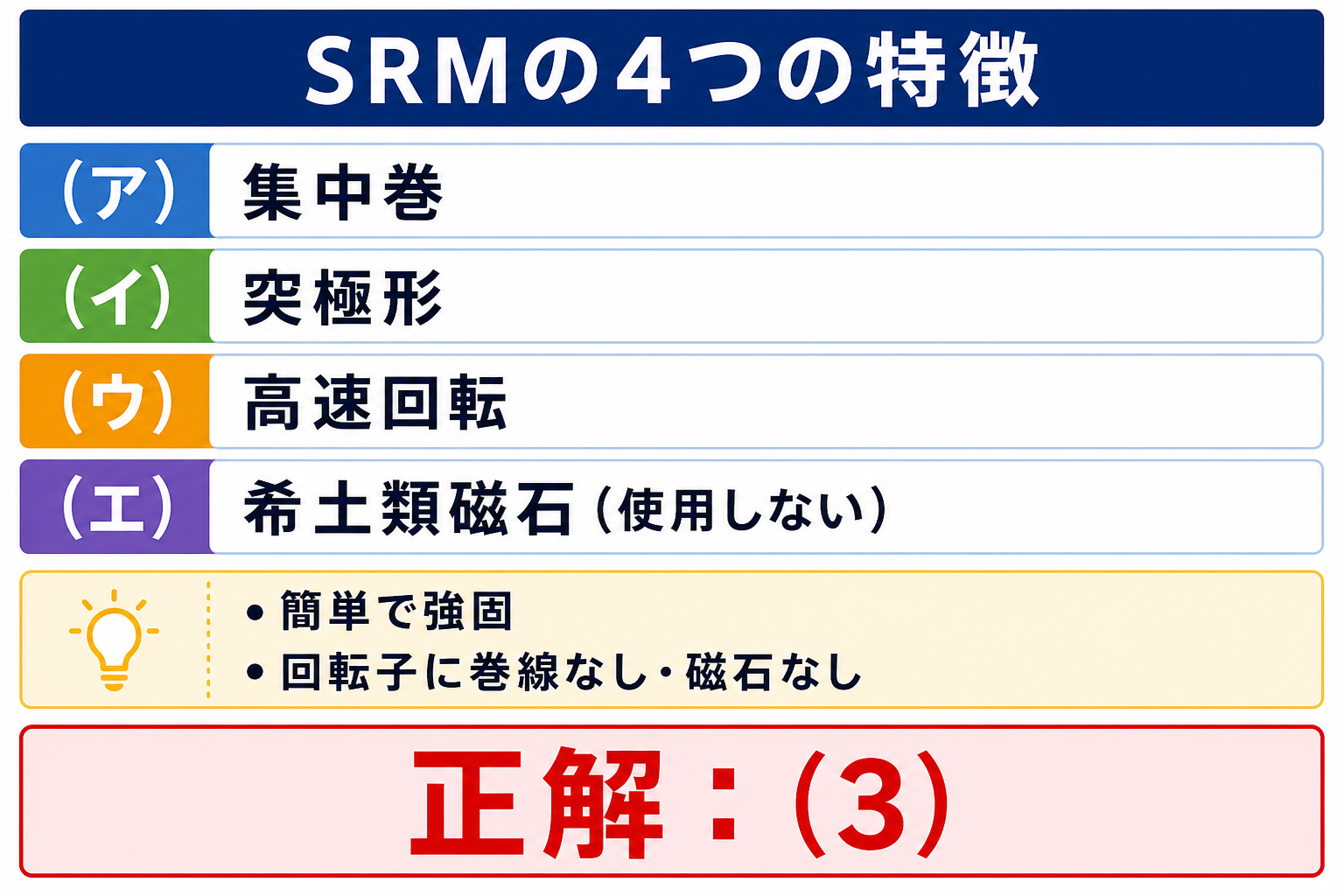

まとめ

（ア）	集中巻
（イ）	突極形
（ウ）	高速回転
（エ）	希土類磁石
答え	(3)
