今回は平成24年度 機械科目 A問題9を解説します。★パワエレ49（令和7年度上期A問題8）と一言一句同じ問題文の再出題で、選択肢の並び順のみが異なります。太陽光パワーコンディショナの単独運転検出機能に関する空欄補充問題です。
太陽電池発電設備は出力が直流のため、配電線と連系運転するには逆変換装置（インバータ）が必要です。単独運転検出のため電圧位相や周波数の急変を監視し、瞬時電圧低下では不要な切り離しをしないという考え方はパワエレ49と同じです。
ほぼ同じ問題が 【機械】令和7年度上期A問題8 でも出題されています。出題パターンが固定なので、セットで解けば確実な得点源になります。
出題のポイント
平成24年度 機械科目 A問題9：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。

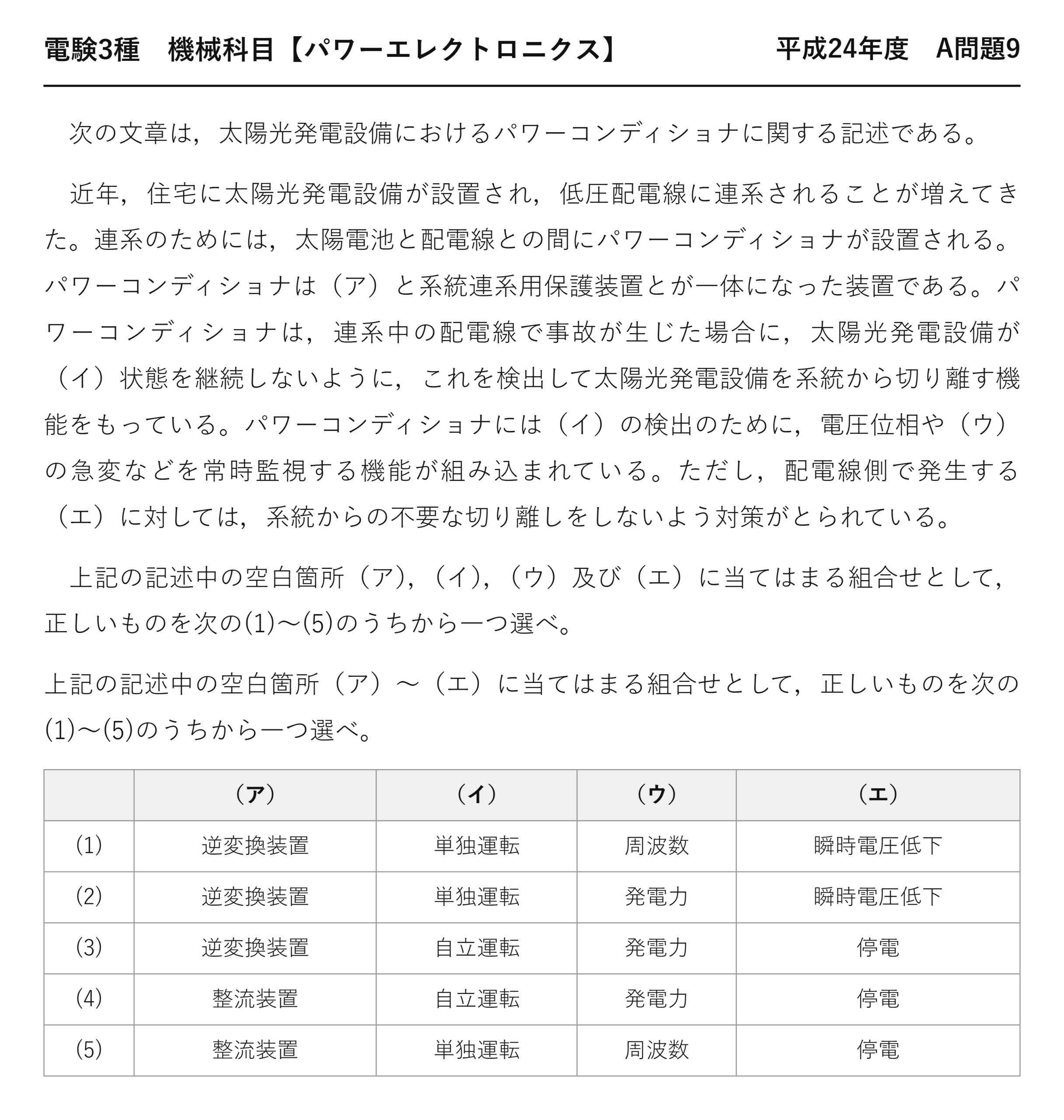

電験3種 機械科目 【パワーエレクトロニクス】 平成24年度 A問題9
次の文章は，太陽光発電設備におけるパワーコンディショナに関する記述である。
近年，住宅に太陽光発電設備が設置され，低圧配電線に連系されることが増えてきた。連系のためには，太陽電池と配電線との間にパワーコンディショナが設置される。パワーコンディショナは（ア）と系統連系用保護装置とが一体になった装置である。パワーコンディショナは，連系中の配電線で事故が生じた場合に，太陽光発電設備が（イ）状態を継続しないように，これを検出して太陽光発電設備を系統から切り離す機能をもっている。パワーコンディショナには（イ）の検出のために，電圧位相や（ウ）の急変などを常時監視する機能が組み込まれている。ただし，配電線側で発生する（エ）に対しては，系統からの不要な切り離しをしないよう対策がとられている。
上記の記述中の空白箇所（ア），（イ），（ウ）及び（エ）に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
上記の記述中の空白箇所（ア）〜（エ）に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
（ア） （イ） （ウ） （エ） (1) 逆変換装置 単独運転 周波数 瞬時電圧低下 (2) 逆変換装置 単独運転 発電力 瞬時電圧低下 (3) 逆変換装置 自立運転 発電力 停電 (4) 整流装置 自立運転 発電力 停電 (5) 整流装置 単独運転 周波数 停電

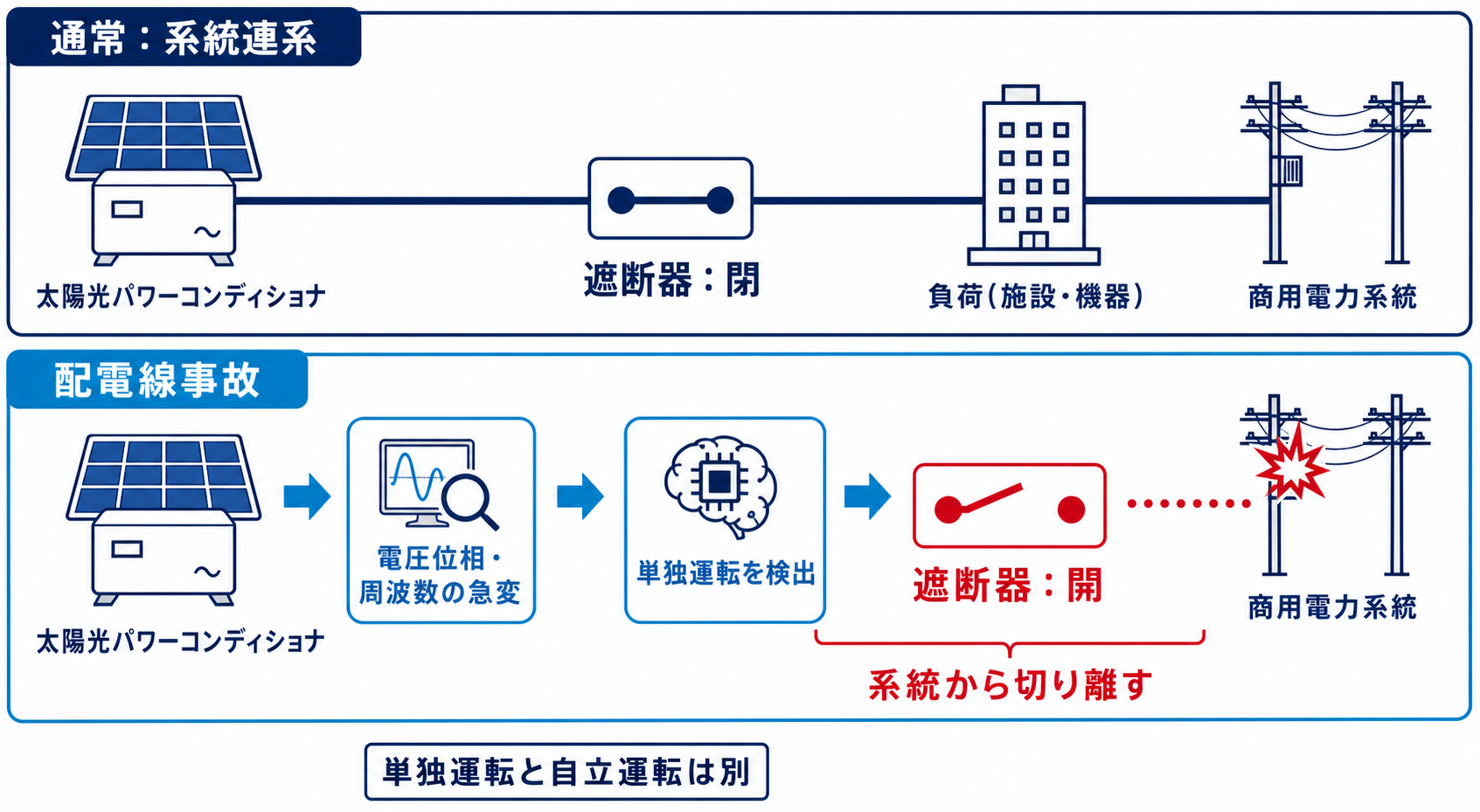

ポイント解説：パワーコンディショナの単独運転検出機能（パワエレ49の再出題）
パワエレ49（令和7年度上期A問題8）と一言一句同じ問題文です。太陽電池発電設備は出力が直流のため、配電線と連系運転するには逆変換装置（インバータ）が必要です。単独運転検出のため電圧位相や周波数の急変を監視し、瞬時電圧低下では不要な切り離しをしません。
問題の解説

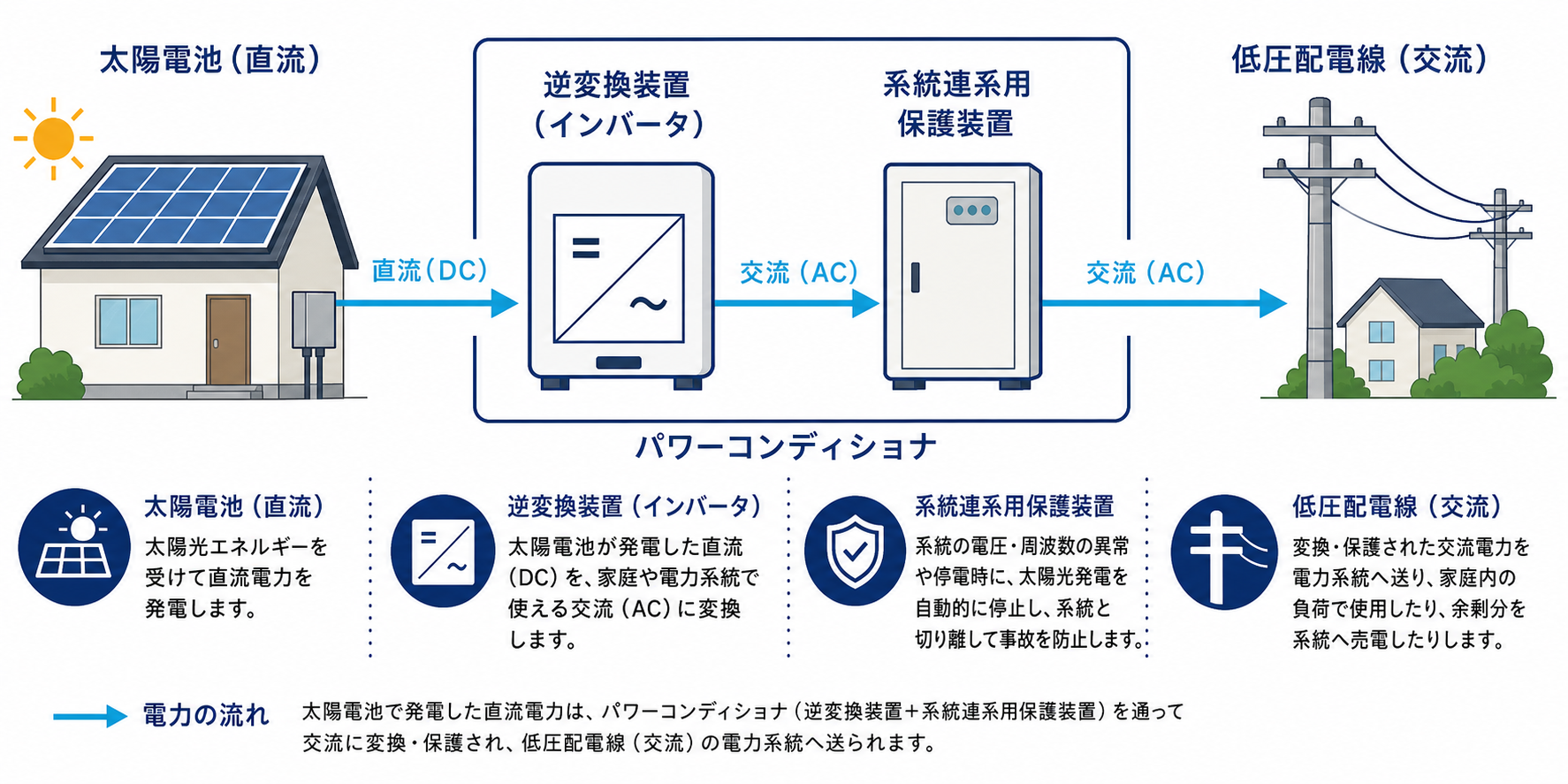

STEP1 （ア）（イ）パワーコンディショナの構成要素を確認する
パワーコンディショナは逆変換装置と系統連系用保護装置が一体になった装置で、単独運転状態を検出して切り離します。
STEP2 （ウ）（エ）監視項目と誤検出防止の対象を確認する
単独運転検出には電圧位相や周波数の急変を監視し、瞬時電圧低下には不要な切り離しをしません。
STEP3 組合せを選ぶ
パワエレ49と同じ内容の組合せですが、この問題では選択肢(1)の位置にあります。
答え：(1)
💡 覚え方
パワエレ49と同一問題文。逆変換装置＋単独運転＋周波数＋瞬時電圧低下、という組合せ自体は変わらない。
⚠️ よくある間違い
パワエレ49の答え(3)を条件反射で書かない。この問題では同じ内容が(1)の位置にある。

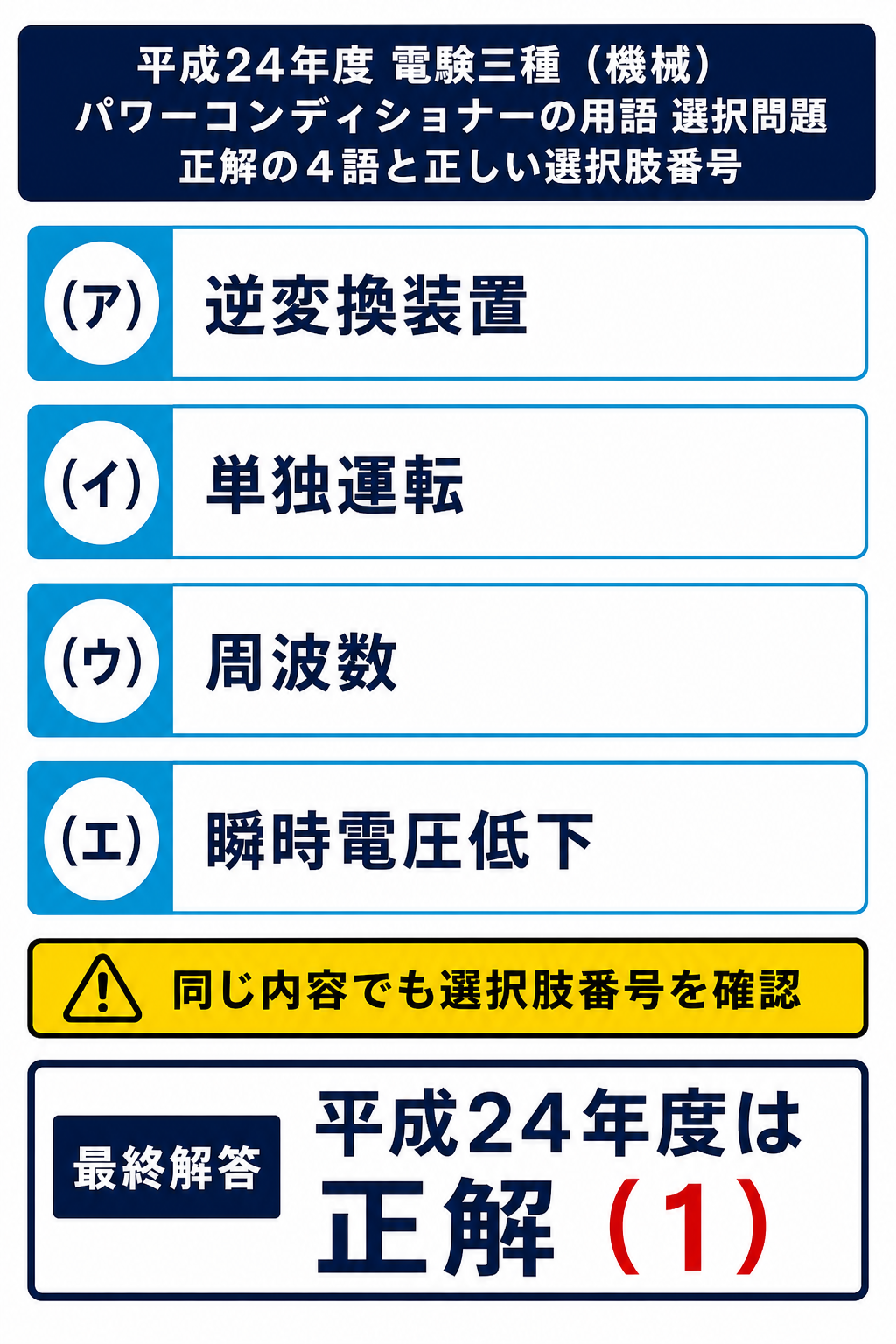

まとめ
| （ア） | 逆変換装置 |
| （イ） | 単独運転 |
| （ウ） | 周波数 |
| （エ） | 瞬時電圧低下 |
| 答え | (1) |
