今回は令和4年度上期 法規科目 A問題4、高圧屋側電線路の施設（電気設備技術基準の解釈第111条）に関する問題です。5つの施設例のうち誤っているものを選びます。
要点は「展開した場所・ケーブル・接触防護措置・支持点間2m(垂直6m)・A種接地」。特に接触防護措置の高さは屋内は床上2.3m以上、屋外は地表上2.5m以上という違いが引っかけになります。
出題のポイント
令和4年度上期 法規科目 A問題4：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。

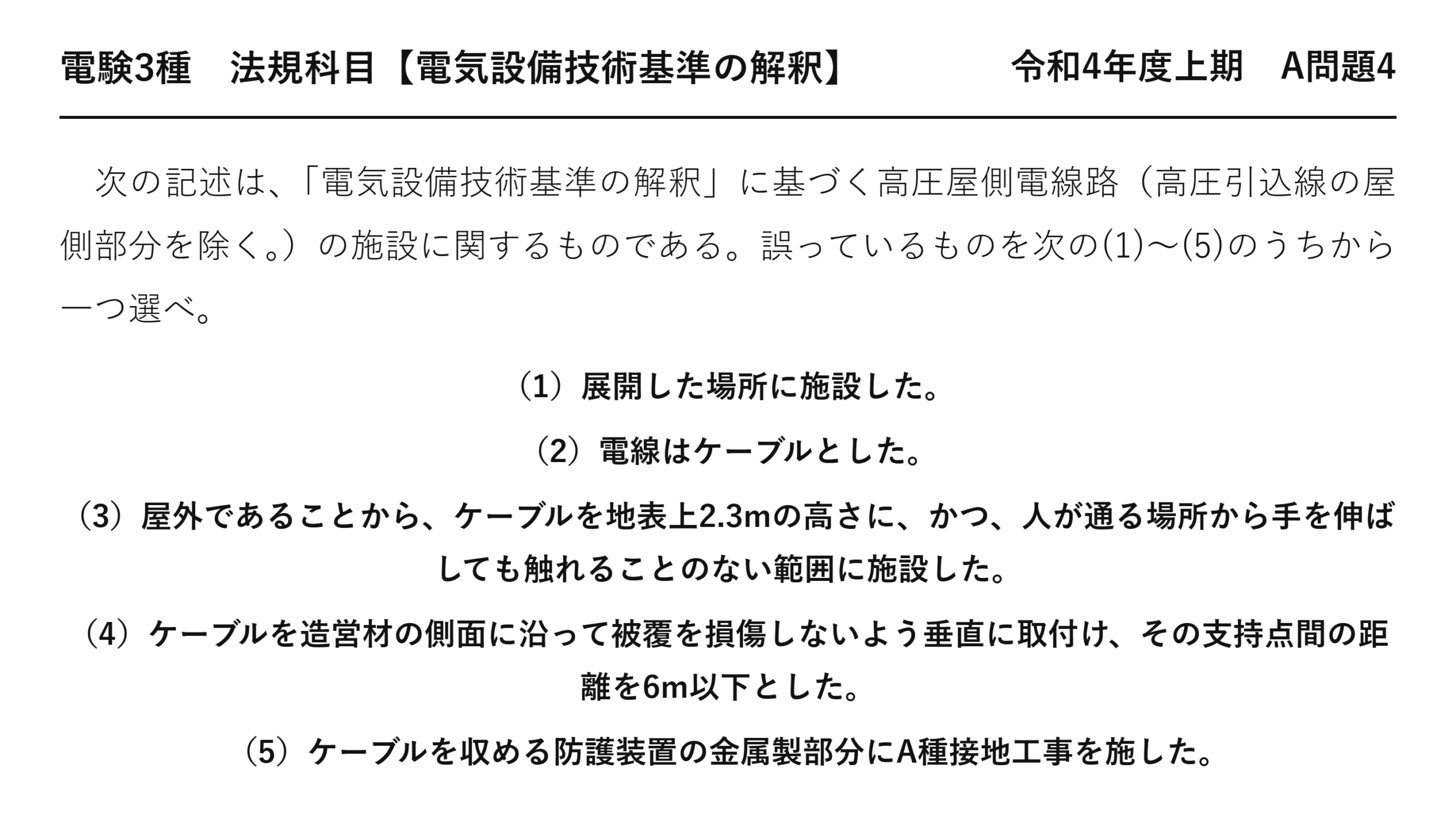

電験3種 法規科目 【電気設備技術基準の解釈】 令和4年度上期 A問題4
次の記述は、「電気設備技術基準の解釈」に基づく高圧屋側電線路（高圧引込線の屋側部分を除く。）の施設に関するものである。誤っているものを次の(1)〜(5)のうちから一つ選べ。
（1）展開した場所に施設した。
（2）電線はケーブルとした。
（3）屋外であることから、ケーブルを地表上2.3mの高さに、かつ、人が通る場所から手を伸ばしても触れることのない範囲に施設した。
（4）ケーブルを造営材の側面に沿って被覆を損傷しないよう垂直に取付け、その支持点間の距離を6m以下とした。
（5）ケーブルを収める防護装置の金属製部分にA種接地工事を施した。

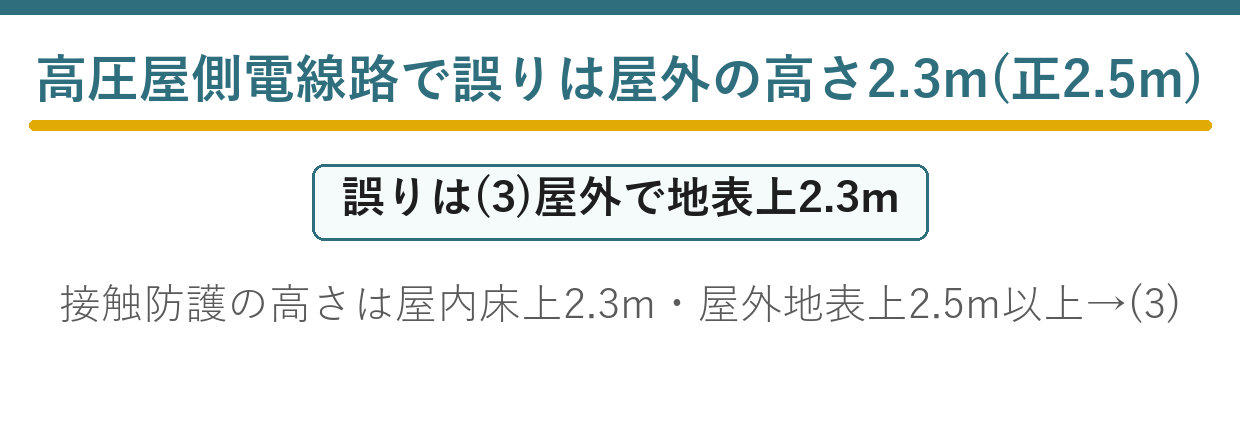

ポイント解説：屋外の接触防護は地表上2.5m以上
誤りは(3)：接触防護措置として高さで施設する場合、屋内は床上2.3m以上、屋外は地表上2.5m以上（かつ人が手を伸ばしても触れない範囲）と定められています（解釈第1条）。(3)は屋外なのに地表上2.3mとしており誤り。屋外は2.5m以上が正しく、2.3mは屋内の値です。
正しい選択肢：(1)高圧屋側電線路は展開した場所に施設する。(2)電線はケーブルであること。(5)ケーブルを収める防護装置の金属製部分・接続箱・金属被覆にはA種接地工事を施す。いずれも解釈第111条どおりです。
(4)：ケーブルを造営材の側面・下面に沿って取り付ける場合、支持点間距離は2m以下（垂直に取り付ける場合は6m以下）。(4)は垂直で6m以下としており正しい。したがって誤りは(3)——屋外の高さ2.3mが誤りです。
問題の解説
STEP1 接触防護の高さ
屋内は床上2.3m以上・屋外は地表上2.5m以上
STEP2 (3)の誤り
屋外なのに2.3m → 正しくは2.5m以上 → 誤り
STEP3 他は正しい
(1)展開場所 (2)ケーブル (4)垂直6m以下 (5)A種接地 →(3)
答え：(3)
💡 覚え方
高圧屋側電線路（解釈第111条）＝展開した場所に施設・電線はケーブル・接触防護措置（高さなら屋内床上2.3m/屋外地表上2.5m以上）・支持点間2m以下（垂直6m以下）・防護装置の金属製部分等にA種接地工事。屋外の高さ基準は2.5m。
⚠️ よくある間違い
(3)が誤り。接触防護措置の高さは屋内床上2.3m以上・屋外地表上2.5m以上で、屋外に2.3mを使うのは誤り。屋内2.3m／屋外2.5mの違いを混同しない。支持点間は側面下面2m・垂直6m以下。
まとめ
| (1)場所 | 展開した場所 → 正しい |
| (2)電線 | ケーブル → 正しい |
| (3)屋外の高さ | 2.3mは誤り（屋外は2.5m以上） |
| (4)支持点間 | 垂直6m以下 → 正しい |
| (5)防護装置金属部 | A種接地 → 正しい／答え(3) |
