今回は令和4年度上期 法規科目 A問題5、電線路の接近状態（第1次接近状態・第2次接近状態）の用語の定義に関する空欄補充問題です。架空電線が他の工作物に接近する範囲の定義を条文どおり押さえます。
骨格は「上方又は側方・水平距離3m」。第1次接近状態は水平距離3m以上（かつ支持物高さ以内）、第2次接近状態は水平距離3m未満。電線の切断・支持物の倒壊で他の工作物に接触するおそれ、が定義のポイントです。
出題のポイント
令和4年度上期 法規科目 A問題5：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。

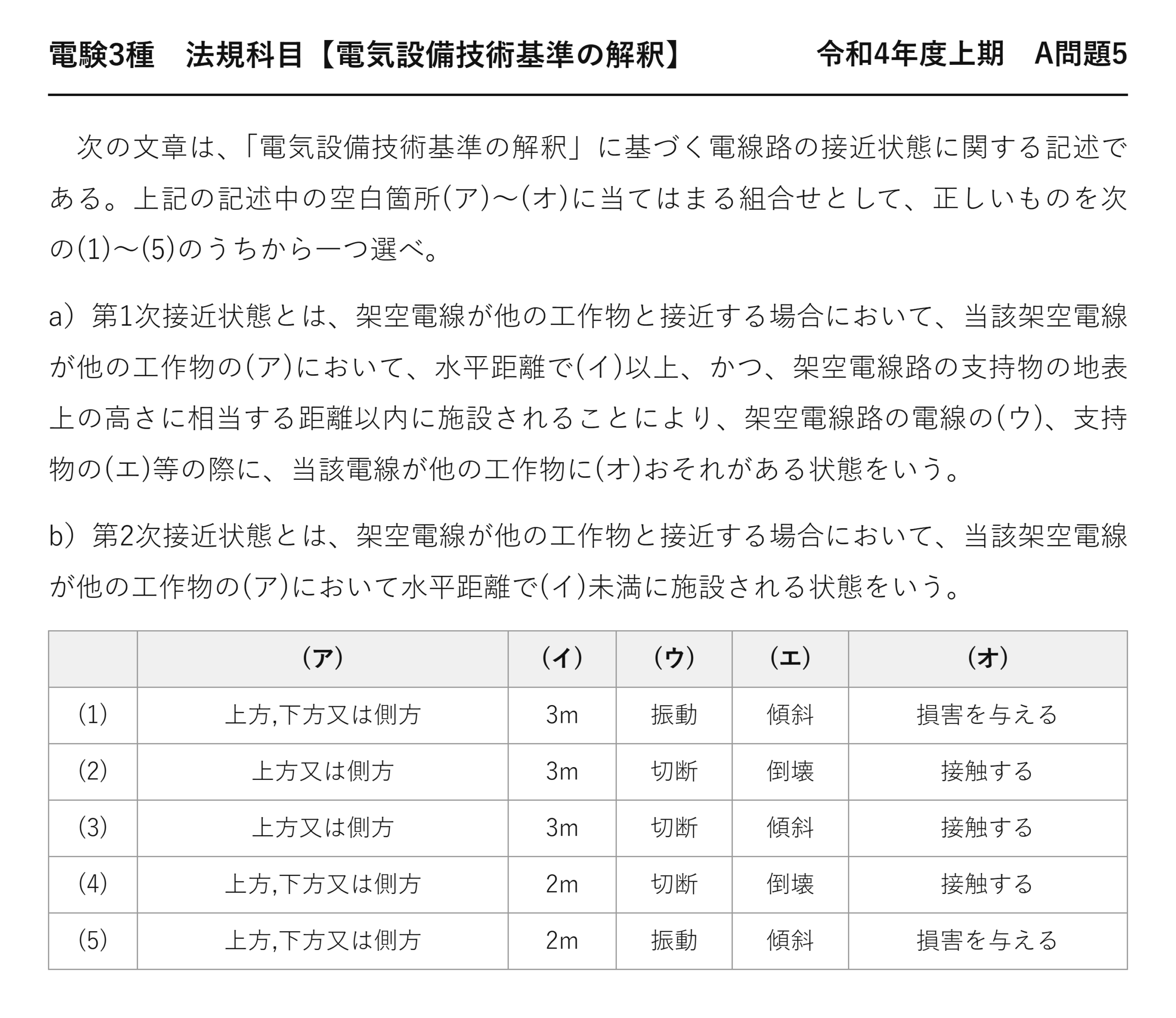

電験3種 法規科目 【電気設備技術基準の解釈】 令和4年度上期 A問題5
次の文章は、「電気設備技術基準の解釈」に基づく電線路の接近状態に関する記述である。上記の記述中の空白箇所(ア)〜(オ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
a）第1次接近状態とは、架空電線が他の工作物と接近する場合において、当該架空電線が他の工作物の(ア)において、水平距離で(イ)以上、かつ、架空電線路の支持物の地表上の高さに相当する距離以内に施設されることにより、架空電線路の電線の(ウ)、支持物の(エ)等の際に、当該電線が他の工作物に(オ)おそれがある状態をいう。
b）第2次接近状態とは、架空電線が他の工作物と接近する場合において、当該架空電線が他の工作物の(ア)において水平距離で(イ)未満に施設される状態をいう。
(ア) (イ) (ウ) (エ) (オ) (1) 上方,下方又は側方 3m 振動 傾斜 損害を与える (2) 上方又は側方 3m 切断 倒壊 接触する (3) 上方又は側方 3m 切断 傾斜 接触する (4) 上方,下方又は側方 2m 切断 倒壊 接触する (5) 上方,下方又は側方 2m 振動 傾斜 損害を与える

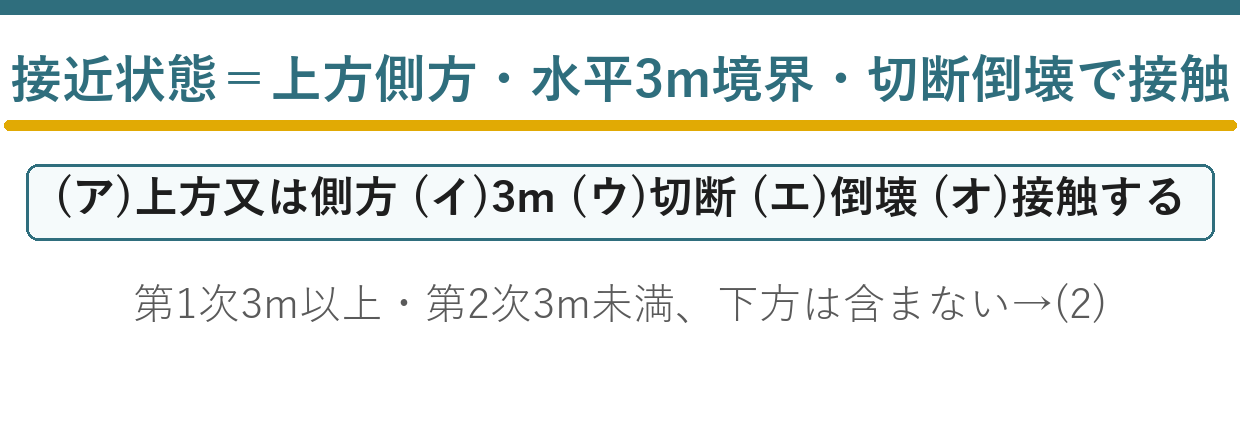

ポイント解説：上方又は側方・水平3m・切断倒壊で接触
(ア)上方又は側方：接近状態は、架空電線が他の工作物の上方又は側方にある場合をいいます。下方は含みません——電線が工作物より下にあれば、電線が切れて落ちても工作物に触れないためです。「上方,下方又は側方」ではありません。
(イ)3m：第1次接近状態は水平距離3m以上（かつ支持物の地表上高さ相当の距離以内）、第2次接近状態は水平距離3m未満。3mを境に第1次・第2次を分けます。「2m」ではありません。
(ウ)切断・(エ)倒壊・(オ)接触する：電線の切断や支持物の倒壊等が起きた際に、電線が他の工作物に接触するおそれがある状態が接近状態です。よって(ア)上方又は側方・(イ)3m・(ウ)切断・(エ)倒壊・(オ)接触するで(2)。
問題の解説
STEP1 (ア)(イ)
上方又は側方／第1次3m以上・第2次3m未満
STEP2 (ウ)(エ)
電線の切断・支持物の倒壊等の際
STEP3 (オ)
他の工作物に接触するおそれ →(2)
答え：(2)
💡 覚え方
電線路の接近状態＝架空電線が他の工作物の上方又は側方（下方は含まない）にある状態。第1次接近状態＝水平距離3m以上かつ支持物高さ相当以内、第2次接近状態＝水平距離3m未満。電線の切断・支持物の倒壊で他の工作物に接触するおそれ。3m境界がカギ。
⚠️ よくある間違い
(ア)は上方又は側方（下方は含まない）。(イ)は3m（2mではない）——第1次3m以上・第2次3m未満。(ウ)(エ)は切断・倒壊（振動・傾斜ではない）、(オ)は接触する（損害を与えるではない）。
まとめ
| (ア)方向 | 上方又は側方（下方は含まない） |
| (イ)水平距離 | 第1次3m以上／第2次3m未満 |
| 第1次の範囲 | 支持物の地表上高さ相当以内 |
| (ウ)(エ) | 電線の切断・支持物の倒壊 |
| (オ) | 他の工作物に接触するおそれ |
| 答え | (2) |
