今回は令和4年度下期 法規科目 A問題5、低高圧架空電線等の併架（電気設備技術基準の解釈第80条）に関する空欄補充問題です。低圧と高圧の架空電線を同一支持物に施設する（併架する）ときの位置関係・離隔距離が問われます。
覚える骨格は「低圧は下・別個の腕金類・離隔0.5m（高圧ケーブルなら0.3m）」。危険な高圧を上に、低圧を下に配置し、それぞれ別の腕金に載せ、一定の離隔を確保するのが原則です。
令和4年度下期 法規科目 A問題5：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
出典：一般財団法人 電気技術者試験センター「令和4年度下期 第三種電気主任技術者試験」法規科目 A問題5
電験3種 法規科目 【電気設備技術基準の解釈】 令和4年度下期 A問題5

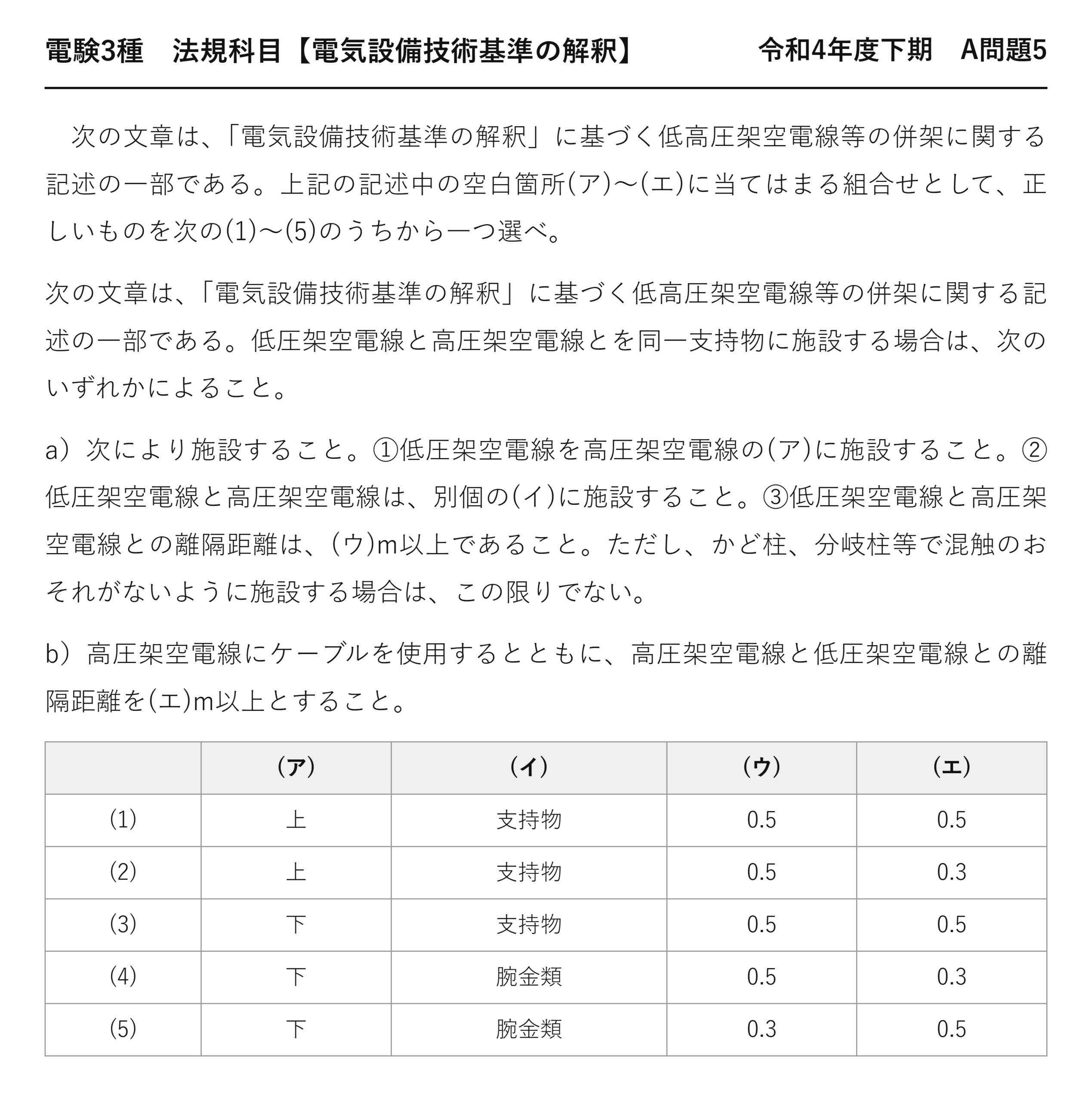

次の文章は、「電気設備技術基準の解釈」に基づく低高圧架空電線等の併架に関する記述の一部である。上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
次の文章は、「電気設備技術基準の解釈」に基づく低高圧架空電線等の併架に関する記述の一部である。低圧架空電線と高圧架空電線とを同一支持物に施設する場合は、次のいずれかによること。
a）次により施設すること。①低圧架空電線を高圧架空電線の(ア)に施設すること。②低圧架空電線と高圧架空電線は、別個の(イ)に施設すること。③低圧架空電線と高圧架空電線との離隔距離は、(ウ)m以上であること。ただし、かど柱、分岐柱等で混触のおそれがないように施設する場合は、この限りでない。
b）高圧架空電線にケーブルを使用するとともに、高圧架空電線と低圧架空電線との離隔距離を(エ)m以上とすること。
(ア) (イ) (ウ) (エ) (1) 上 支持物 0.5 0.5 (2) 上 支持物 0.5 0.3 (3) 下 支持物 0.5 0.5 (4) 下 腕金類 0.5 0.3 (5) 下 腕金類 0.3 0.5
答えは(4)：下・腕金類・0.5m・0.3m
電柱を見上げると、高いところに高圧、低いところに低圧が張られています——この条文が形になった景色です。
★なぜ低圧を下にするのか
高圧線が切れて落ちたとき、下に低圧線があれば受け止められます——地面まで届くより、はるかにましです。
逆に低圧を上にすると、高圧線が切れたとき地面に落ちます——通行人が触れる危険が生じるのです。
作業の面でも、低圧の工事で高圧に近づかずに済みます——2つの理由で「低圧は下」なのです。
★「腕金類」と「支持物」の違い
| 条文の言葉 | ダミー語 | 違い | |
| 別個の腕金類 | ★★別個の腕金類 | ★別個の支持物 | ★★同じ柱でよいが、腕金は分ける |
| 腕金＝電線を載せる横木 | ★★腕金＝電線を載せる横木 | ★支持物＝柱そのもの | ★★併架は同一支持物が前提 |
そもそも併架とは「同一支持物に施設すること」です——別の支持物にしたら併架ではありません。
だから(イ)に「支持物」を入れると、条文の前提と矛盾します——意味を考えれば消せる選択肢です。
腕金を分ければ、片方の作業が他方に影響しません。
★0.5mと0.3mの使い分け
| 高圧側の電線 | 離隔距離 | 理由 |
| ★裸電線・高圧絶縁電線 | ★★0.5m以上 | ★★表面に電位が現れる |
| ★ケーブル | ★★0.3m以上 | ★★遮へい層が接地され、外は大地電位 |
ケーブルなら安全なので、距離を縮めてよい——絶縁の強さが距離に置き換わるという考え方です。
この「ケーブルなら緩和」は解釈の全域で使われます——離隔距離の問題を解く鍵です。
★かど柱・分岐柱の例外
かど柱は電線路が曲がる柱、分岐柱は枝分かれする柱です——電線の向きが変わるので、離隔を保ちにくいのです。
そこで「混触のおそれがないように施設する場合」は離隔距離の規定から外れます。
距離が取れないなら、別の方法で混触を防げばよい——技術基準らしい柔軟さです。
併架と共架の違い
| 条文の言葉 | ダミー語 | 違い | |
| 併架 | ★★併架 | ★共架 | ★★電力線どうし／電力線と弱電流電線 |
| 解釈80条 | ★★解釈80条 | ★解釈81条 | ★★条文も別 |
共架は、電力線と通信線を同じ柱に載せることです——電話線やケーブルテレビの線がこれ。
共架では、低圧と弱電流電線の離隔は0.75m以上——高圧なら1.5m以上です。
「併架＝仲間どうし、共架＝異種どうし」と覚えます。
電柱の上から下への並び
| 位置 | 設備 |
| ★最上部 | ★★架空地線（あれば） |
| ★上部 | ★★高圧配電線（6.6kV） |
| ★中部 | ★★柱上変圧器 |
| ★下部 | ★★低圧配電線（100/200V） |
| ★最下部 | ★★通信線（共架） |
危険なものほど上——これが電柱の設計思想です。
通信線がいちばん下なのは、作業者が最も頻繁に触るからです。
柱上変圧器が間に入る意味
高圧6 600Vを低圧100/200Vに落とすのが柱上変圧器です——だから高圧と低圧の間に置かれます。
この変圧器の低圧側中性点にはB種接地工事を施します——混触時に低圧側の電位が上がらないようにするためです。
併架の条文と接地の条文は、同じ危険に別の側から備えています。
混触とは何か
混触は、高圧の電線と低圧の電線が触れ合うことです——低圧側に6 600Vが侵入します。
家庭の配線に高圧が入れば、火災と感電が同時に起きます——最も避けたい事故です。
0.5mという離隔は、風で揺れても触れない距離——数字に意味がありますです。
特別高圧との併架は認められるか
| 組合せ | 可否 |
| ★低圧と高圧 | ★★条件を満たせば可（80条） |
| ★低高圧と特別高圧（35kV以下） | ★★厳しい条件付きで可（104条） |
| ★低高圧と特別高圧（35kV超） | ★★原則不可 |
電圧差が大きいほど、同じ柱に載せるのは危険です——35kVが一つの境目になります。
35 000Vという数字は、アークの離隔（23条）でも出てきました——解釈でよく使われる区切りです。
共架のときの離隔距離
| 組合せ | 離隔距離 |
| ★低圧架空電線と架空弱電流電線 | ★★0.75m以上 |
| ★高圧架空電線と架空弱電流電線 | ★★1.5m以上 |
| ★低圧にケーブルを使用 | ★★0.3m以上 |
| ★高圧にケーブルを使用 | ★★0.5m以上 |
電力線が上、弱電流電線が下——併架と同じで、危険なものが上です。
ここでもケーブルなら緩和される——解釈を貫く共通の考え方です。
腕金と支持金具
| 部材 | 役割 |
| ★腕金（うでがね） | ★★がいしを取り付けて電線を支える横木 |
| ★アームタイ | ★★腕金を斜めから支えて曲がりを防ぐ |
| ★がいし | ★★電線と腕金を電気的に絶縁する |
| ★バインド線 | ★★電線をがいしに縛り付ける |
条文の「腕金類」は、腕金と同等の部材をまとめた言い方です——ラック（低圧用の支持金具）なども含みます。
実物を知っていると、条文の言葉がすっと入ります。
柱上変圧器の接地
| 接地 | 対象 | 目的 |
| ★A種 | ★★変圧器の外箱・高圧側の避雷器 | ★★高圧機器の感電防止 |
| ★B種 | ★★低圧側の中性点（又は1端子） | ★★混触時の低圧側電位上昇の抑制 |
併架された高圧と低圧が触れ合ったとき、B種接地が低圧側の電位上昇を抑えます。
離隔で「触れないようにする」、接地で「触れたときに備える」——二重の守りです。
⏱️ 本番での進め方
① 低圧は下——切れて落ちたときを考える。
② 別個の腕金類——「支持物」だと併架の前提と矛盾する。
③ 離隔は0.5m——ケーブルなら0.3m。
④ かど柱・分岐柱は混触のおそれがなければ例外。
💡 覚え方

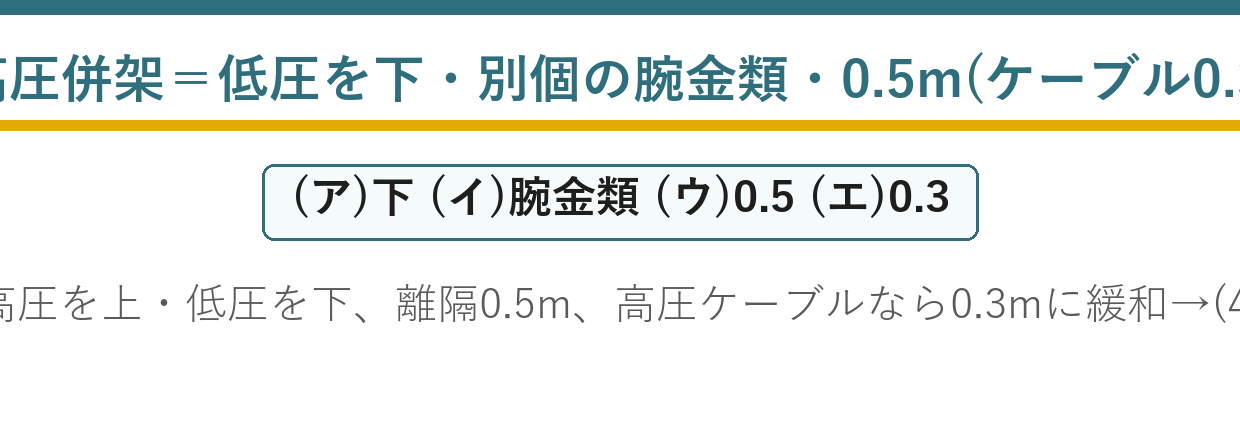

解釈80条 併架＝①低圧架空電線を高圧架空電線の下に施設 ②別個の腕金類に施設 ③離隔距離0.5m以上（かど柱・分岐柱等で混触のおそれがない場合を除く）。または高圧にケーブルを使用して離隔0.3m以上。
⚠️ よくある間違い
(ア)は「上」ではなく下。(イ)は「支持物」ではなく腕金類——併架は同一支持物が前提。0.5mと0.3mを逆にしない——ケーブルのほうが短い。

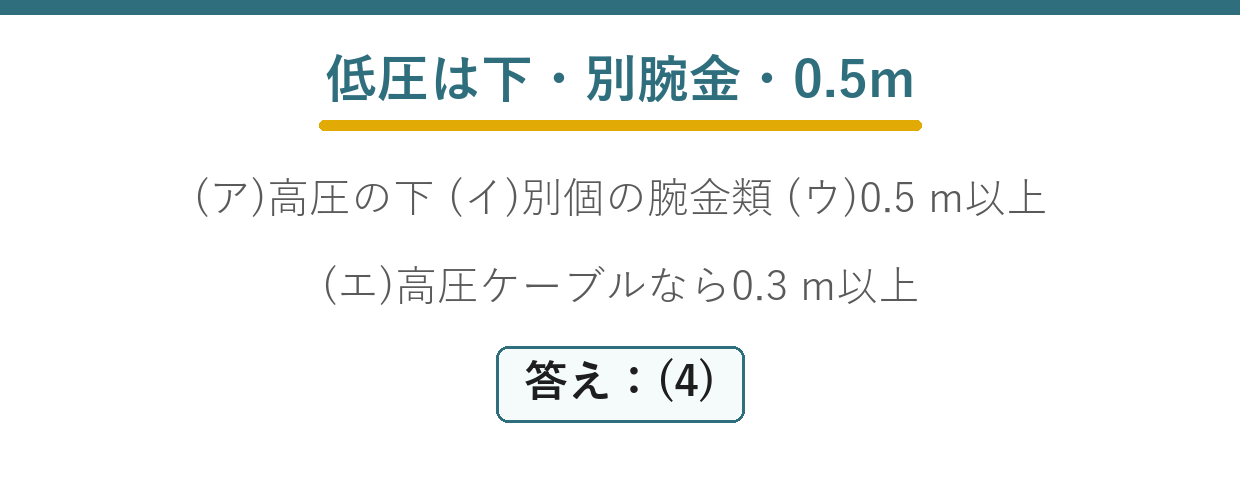

まとめ
| (ア)低圧の位置 | 高圧の下 |
| (イ)取付 | 別個の腕金類 |
| (ウ)離隔（原則） | 0.5m以上 |
| (エ)高圧ケーブル使用 | 0.3m以上 |
| 例外 | かど柱・分岐柱で混触なし |
| 答え | (4) |
