今回は平成25年度 法規科目 A問題3、配線の使用電線の空欄補充問題です。令和5年度上期 A問題8でそっくりそのまま再出題されました。
条文の構造は3段。①配線の使用電線は感電・火災のおそれがない強度と絶縁性能を持つ ②配線に裸電線は原則使用禁止 ③特別高圧の配線に接触電線は使用禁止。判断の物差しは施設場所の状況と電圧です。
答えは(5)：裸電線・接触電線・電圧
(ア)は「裸電線」——絶縁性がない電線のことです。
(イ)は「接触電線」——集電子が触れながら走るので、どうしても露出します。
(ウ)は「電圧」——危険の大きさに応じた性能を求めているのです。

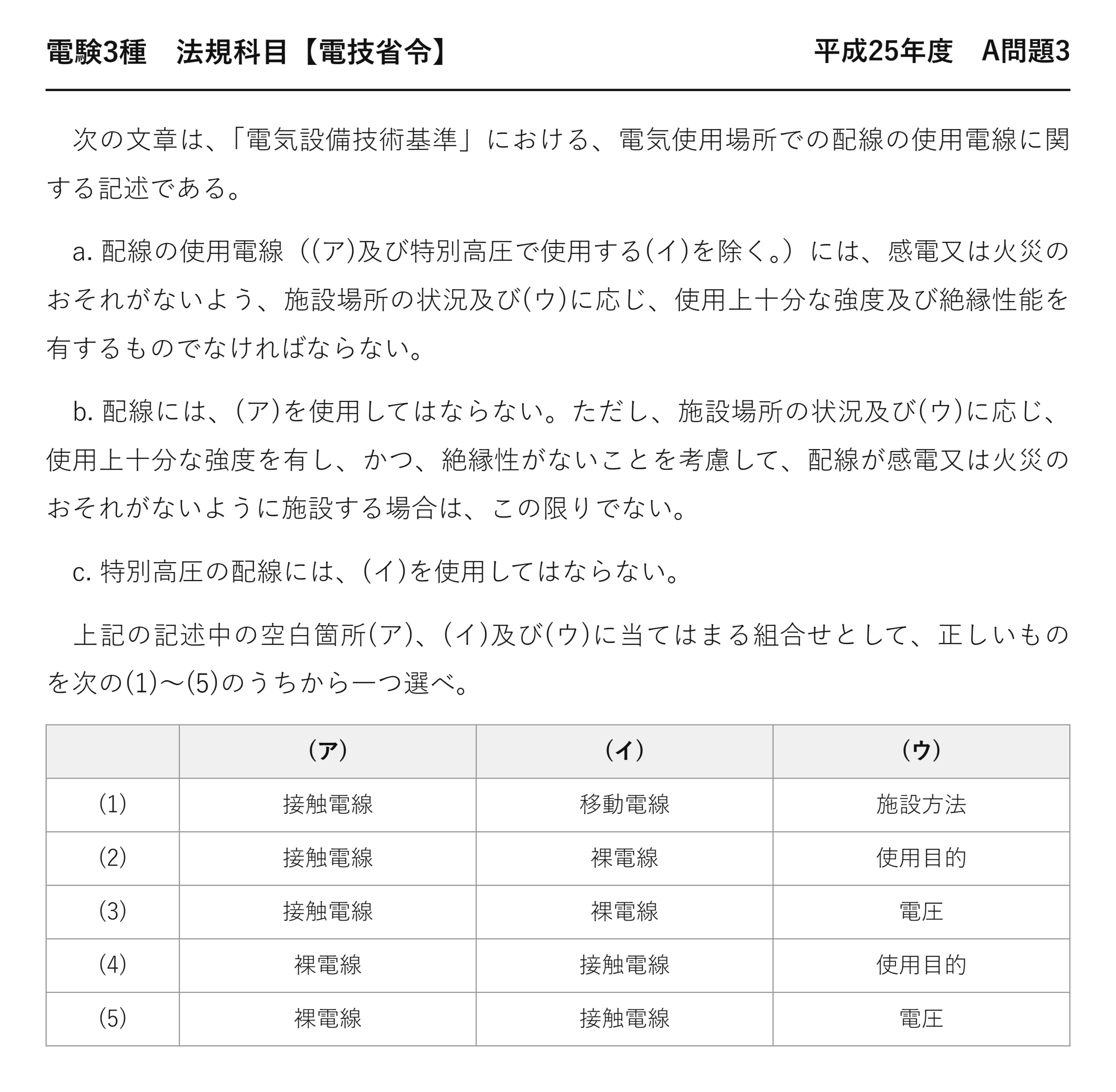

平成25年度 法規科目 A問題3：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
出典：一般財団法人 電気技術者試験センター「平成25年度 第三種電気主任技術者試験」法規科目 A問題3
電験3種 法規科目 【電技省令】 平成25年度 A問題3
次の文章は、「電気設備技術基準」における、電気使用場所での配線の使用電線に関する記述である。
a. 配線の使用電線（(ア)及び特別高圧で使用する(イ)を除く。）には、感電又は火災のおそれがないよう、施設場所の状況及び(ウ)に応じ、使用上十分な強度及び絶縁性能を有するものでなければならない。
b. 配線には、(ア)を使用してはならない。ただし、施設場所の状況及び(ウ)に応じ、使用上十分な強度を有し、かつ、絶縁性がないことを考慮して、配線が感電又は火災のおそれがないように施設する場合は、この限りでない。
c. 特別高圧の配線には、(イ)を使用してはならない。
上記の記述中の空白箇所(ア)、(イ)及び(ウ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
(ア) (イ) (ウ) (1) 接触電線 移動電線 施設方法 (2) 接触電線 裸電線 使用目的 (3) 接触電線 裸電線 電圧 (4) 裸電線 接触電線 使用目的 (5) 裸電線 接触電線 電圧
★「絶縁性がない」で(ア)が決まる
b)の但し書きは「絶縁性がないことを考慮して」と書いています——絶縁性がない電線＝裸電線です。
だからa)の括弧書きでも、絶縁性能を求める対象から除かれています——そもそも絶縁のないものに絶縁性能は求められないのです。
条文の中に手がかりが書いてある——空欄補充では、まず本文を探しましょう。
★接触電線とは何か
| 内容 | |
| ★用途 | ★★クレーン・ホイスト・搬送装置への集電 |
| ★構造 | ★★露出して張られ、集電子が触れながら走る |
| ★特別高圧 | ★★使用禁止 |
触れながら電気を取る構造なので、露出は避けられません——だから電圧が高いと危険すぎるのです。
低圧・高圧では条件付きで認められています——特別高圧だけが絶対禁止です。
「移動電線」は別条文の用語です——混同しないようにしましょう。
なぜ判断基準が「電圧」なのか
| 条文の言葉 | ダミー語 | 違い | |
| 電圧 | ★★電圧 | ★使用目的 | ★★危険の大きさは電圧で決まる |
| 裸電線 | ★★裸電線 | ★接触電線 | ★★絶縁性がないのは裸電線 |
| 接触電線 | ★★接触電線 | ★移動電線 | ★★特別高圧で禁止されるのは接触電線 |
電圧が高いほど、強い絶縁が要ります——当たり前の関係です。
「使用目的」や「施設方法」では、必要な性能が決まりません——法令が求めるのは危険の大きさに応じた性能だからです。
裸電線が使える場合
| 場所 | 条件 |
| ★がいし引き工事（展開した場所） | ★★電気の取扱者以外が立ち入らない |
| ★バスダクト工事 | ★★ダクト内に収める |
| ★ライティングダクト工事 | ★★ダクト内に収める |
人が触れられない状況を作れば、裸電線でも使えます——但し書きの「感電又は火災のおそれがないように施設する場合」です。
具体的な条件は解釈第144条に書かれています——省令が原則、解釈が例外の中身という関係です。
「配線」という語の範囲
| 語 | 意味 |
| ★配線 | ★★電気使用場所において施設する電線 |
| ★電線路 | ★★電気を送るための線路（構外） |
| ★移動電線 | ★★造営物に固定しないで使う電線 |
本条が扱うのは電気使用場所の中の配線です——構外の電線路とは別の条文になります。
どの語が使われているかで、対象範囲が決まります——問題文の言葉を正確に読みましょう。
強度と絶縁性能の両方が要る
条文は「使用上十分な強度及び絶縁性能」と、2つを並べています。
強度は物理的な損傷に耐えるため、絶縁性能は感電・漏電を防ぐため——守るものが違います。
裸電線には強度だけが求められます——b)の但し書きが「十分な強度を有し」とだけ書いているのはこのためです。
感電と火災という2つの危害
| 危害 | 原因 | 防ぎ方 |
| ★感電 | ★★絶縁不良で人に電流が流れる | ★★絶縁性能 |
| ★火災 | ★★短絡や過熱で発火する | ★★強度＋絶縁性能 |
電技の条文は、この2つの危害を繰り返し挙げます——電気設備が人に及ぼす害の代表だからです。
「感電又は火災のおそれがないよう」は決まり文句です。
裸電線が使われる場面
| 場面 | 理由 |
| ★架空送電線 | ★★空気が絶縁の役割を果たす |
| ★変電所の母線 | ★★取扱者以外は立ち入らない |
| ★バスダクト内の導体 | ★★ダクトが人を遮る |
裸電線が危険なのは、人が触れられる場所にあるときです——触れられなければ問題ありません。
だから配線（電気使用場所の中）では原則禁止になります——人がいる空間だからです。
接触電線の実物
工場の天井を見上げると、クレーンの走行路に沿って電線が張られています——あれが接触電線です。
クレーンの集電子がこすれながら電気を取ります——だから絶縁で覆うことができません。
近年は絶縁トロリーという、露出部を最小限にした製品も使われています——技術で危険を減らす工夫です。
配線の工事方法は解釈で決まる
| 工事 | 使える場所 |
| ★金属管工事・ケーブル工事 | ★★どんな場所でも使える |
| ★がいし引き工事 | ★★展開した場所・点検できる隠ぺい場所 |
| ★金属ダクト・バスダクト工事 | ★★展開した場所・点検できる隠ぺい場所（乾燥） |
省令が「施設場所の状況及び電圧に応じ」と書いているのは、この使い分けを指しています。
具体的な組み合わせは解釈第156条の表にあります。
電線の種類を問う問題は、実物を思い浮かべると解きやすくなります——裸電線・絶縁電線・ケーブル・接触電線の違いです。
それぞれどこで使われているかを知っておきましょう。
条文の3段構造をもう一度
a)が原則の性能、b)が裸電線の禁止、c)が接触電線の禁止——3段で組み立てられています。
a)の括弧書きは、b)c)で別に扱うものを除いているだけ——構造が見えれば、空欄の位置関係も分かります。
⏱️ 本番での進め方
① b)の「絶縁性がないことを考慮して」から(ア)＝裸電線が決まる。
② (イ)は特別高圧で禁止される電線＝接触電線。
③ (ウ)は「電圧」。使用目的・施設方法はダミー。
④ (ア)と(イ)を入れ替えない——ここが最大のひっかけ。
出題履歴——そのまま再出題された
| 年度 | 問われ方 | 正解番号 |
| ★平成25年度 問3 | ★★本問 | ★★(5) |
| ★令和5年度上期 問8 | ★★同一問題 | ★★(5) |
10年をおいて、正解番号まで同じで再出題されました——珍しいケースです。
令和6年度下期 A問題8の移動電線と合わせて読むと、電線の種類ごとの規制が整理できます。
💡 覚え方
電技57条＝配線の使用電線は施設場所の状況及び電圧に応じ十分な強度・絶縁性能。配線に裸電線は原則使用禁止（絶縁性がないことを考慮して危険がなければ例外可）。特別高圧の配線に接触電線は使用禁止。
⚠️ よくある間違い
(ア)と(イ)を入れ替えない。(ウ)は「使用目的」「施設方法」ではなく電圧。令和5年度上期A問題8で再出題（同じ(5)）。
まとめ
| (ア) | 裸電線 |
| (イ) | 接触電線 |
| (ウ) | 電圧 |
| 再出題 | 令和5年度上期 A問題8と同一 |
| 答え | (5) |
