今回は令和6年度下期 法規科目 A問題8、移動電線の施設の空欄補充問題です。移動電線＝可搬機器につながるコード類で、動かして使うぶん事故が起きやすく、規定も細かくなっています。
押さえる4点。接続不良は感電又は火災。高圧の移動電線には過電流遮断器。機器との接続はボルト締め。そして特別高圧の移動電線は原則禁止で、例外は電気集じん応用装置に附属するものを屋内に施設する場合だけです。

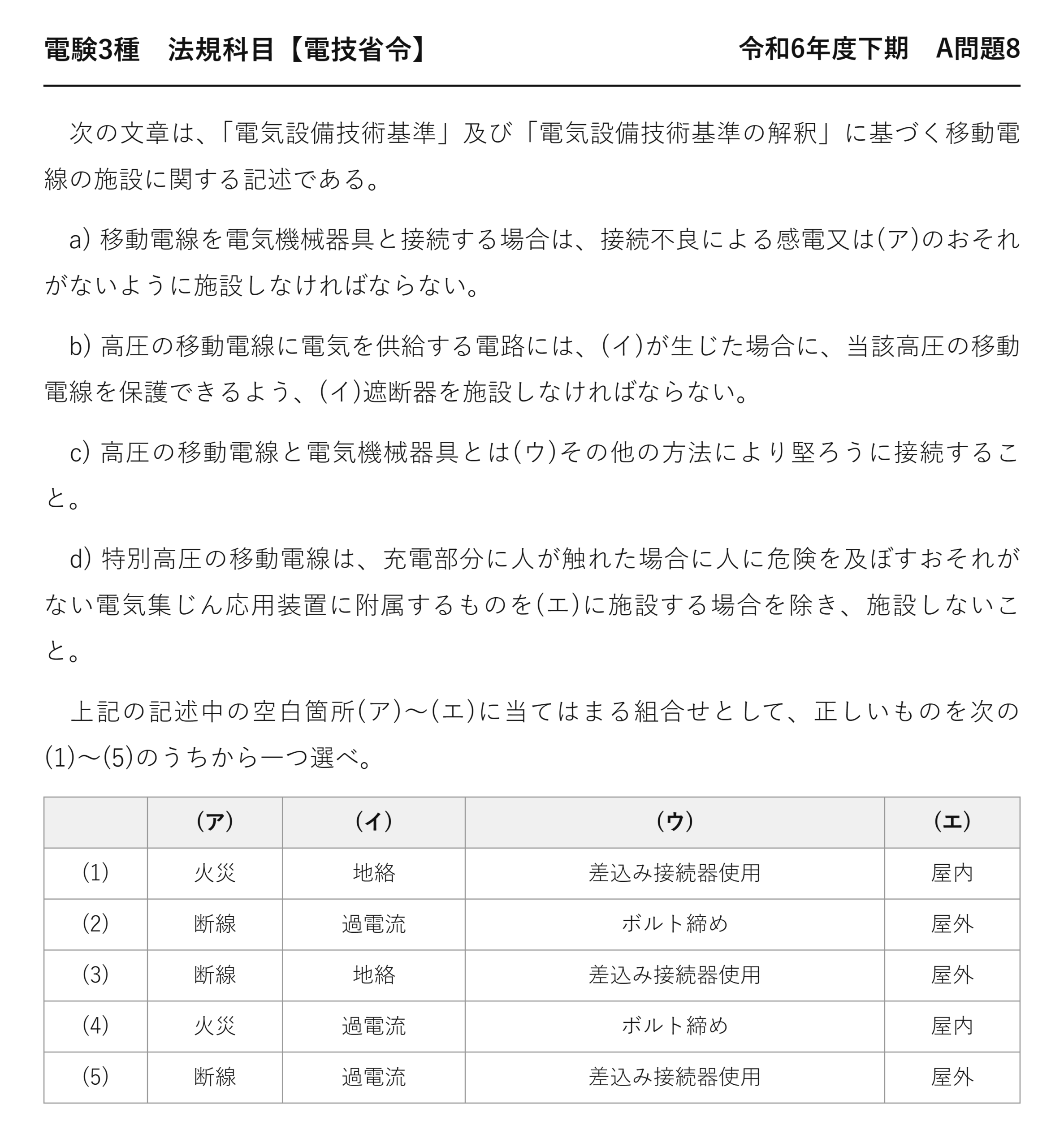

令和6年度下期 法規科目 A問題8：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
出典：一般財団法人 電気技術者試験センター「令和6年度下期 第三種電気主任技術者試験」法規科目 A問題8
電験3種 法規科目 【電技省令】 令和6年度下期 A問題8
次の文章は、「電気設備技術基準」及び「電気設備技術基準の解釈」に基づく移動電線の施設に関する記述である。
a) 移動電線を電気機械器具と接続する場合は、接続不良による感電又は(ア)のおそれがないように施設しなければならない。
b) 高圧の移動電線に電気を供給する電路には、(イ)が生じた場合に、当該高圧の移動電線を保護できるよう、(イ)遮断器を施設しなければならない。
c) 高圧の移動電線と電気機械器具とは(ウ)その他の方法により堅ろうに接続すること。
d) 特別高圧の移動電線は、充電部分に人が触れた場合に人に危険を及ぼすおそれがない電気集じん応用装置に附属するものを(エ)に施設する場合を除き、施設しないこと。
上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
(ア) (イ) (ウ) (エ) (1) 火災 地絡 差込み接続器使用 屋内 (2) 断線 過電流 ボルト締め 屋外 (3) 断線 地絡 差込み接続器使用 屋外 (4) 火災 過電流 ボルト締め 屋内 (5) 断線 過電流 差込み接続器使用 屋外
答えは(4)：火災・過電流・ボルト締め・屋内
(ア)は「火災」——接続不良は接触抵抗が増えて発熱します。
(イ)(ウ)は「過電流」「ボルト締め」——高圧では差込み接続器のような簡易な接続は認められません。
(エ)は「屋内」——特別高圧の移動電線は原則禁止です。
★移動電線とは何か
| 内容 | |
| ★定義 | ★★造営物に固定しないで使用する電線 |
| ★例 | ★★電気機器の電源コード・キャブタイヤケーブル |
| ★特徴 | ★★動かして使うので損傷を受けやすい |
壁に固定された屋内配線とは、性格がまったく違います——引っぱられ、曲げられ、踏まれるのです。
だから接続方法や保護について、細かい規定が置かれています。
★接続不良はなぜ火災につながるのか
接続がゆるむと、そこの接触抵抗が大きくなります——抵抗が大きい場所には熱が集中します。
電流の2乗と抵抗の積が発熱量です——わずかな接触抵抗でも、大電流なら大きな熱になるのです。
その熱が周囲を焦がせば火災になります——だから条文が「感電又は火災」と両方を挙げているのです。
「断線」は結果のひとつであって、防ぐべき危害の名前ではありません。
★高圧の接続にボルト締めが要る理由
| 接続方法 | 低圧 | 高圧 |
| ★差込み接続器 | ★★使える | ★使えない |
| ★ボルト締め | ★★使える | ★★これが原則 |
差込み式では、引っぱられたときに抜けてしまいます——高圧で抜ければ大きなアークが出ます。
だから「堅ろうに接続すること」が求められます——簡単に外れない構造にするのです。
低圧なら差込み接続器でも構いません——危険の度合いが違うからです。
なぜ過電流遮断器なのか
移動電線は損傷を受けやすく、短絡や過負荷が起こりやすい設備です。
そこで供給する電路の側に過電流遮断器を置いて保護します——電線が焼ける前に切るのです。
「地絡」ではなく「過電流」である点に注意しましょう——条文が守ろうとしているのは電線そのものです。
★特別高圧の移動電線は原則禁止
| 扱い | |
| ★原則 | ★★施設してはならない |
| ★唯一の例外 | ★★電気集じん応用装置に附属するもの |
| ★例外の条件 | ★★屋内に施設する場合に限る |
特別高圧を動かして使うのは、あまりに危険です——だから原則として認められません。
例外の電気集じん応用装置とは、静電気で粉じんを集める装置です——高い電圧が必要になります。
それも屋内に限られます——屋外は雨・風・人の立入りがあり危険だからです。
屋外と屋内の違い
| 条文の言葉 | ダミー語 | 違い | |
| 火災 | ★★火災 | ★断線 | ★★接続不良が招くのは感電又は火災 |
| 過電流遮断器 | ★★過電流遮断器 | ★地絡遮断器 | ★★電線を保護するのは過電流 |
| ボルト締め | ★★ボルト締め | ★差込み接続器使用 | ★★高圧では堅ろうな接続が必要 |
屋外は雨に濡れ、風で動き、人が通ります——管理が行き届きません。
屋内なら、立入りを制限し、状態を管理できます——だから例外が屋内に限られるのです。
低圧・高圧・特別高圧の扱いの比較
| 電圧 | 移動電線の扱い |
| ★低圧 | ★★施設できる。差込み接続器も可 |
| ★高圧 | ★★施設できるが、過電流遮断器＋ボルト締め等 |
| ★特別高圧 | ★★原則禁止（電気集じん応用装置を屋内のみ） |
電圧が上がるほど、規制が厳しくなっていきます——この段階構造が法規の基本です。
3段を並べて覚えると、どの空欄にも対応できます。
実務での移動電線
工場では、可搬型の溶接機や仮設照明に移動電線を使います——キャブタイヤケーブルが典型です。
踏まれたり引っかけられたりして、被覆が傷むことがあります——だから点検が欠かせません。
条文が細かいのは、実際に事故が多いからです。
キャブタイヤケーブルという電線
| 内容 | |
| ★用途 | ★★移動して使う機器への給電 |
| ★特徴 | ★★外装がゴムやビニルで丈夫・可とう性がある |
| ★種類 | ★★1種〜4種、キャブタイヤケーブル・クロロプレンなど |
移動電線には、こうした丈夫な電線が使われます——引っぱりや曲げに耐える必要があるからです。
普通の絶縁電線では、すぐ被覆が破れてしまいます——用途に合った電線を選ぶのが基本です。
移動電線と屋内配線の違い
| 屋内配線 | 移動電線 | |
| ★固定 | ★★造営材に固定する | ★★固定しない |
| ★損傷 | ★★受けにくい | ★★受けやすい |
| ★規制 | ★★工事方法が細かい | ★★接続と保護が細かい |
固定するかしないかで、規制の重点が変わります——屋内配線は施工方法、移動電線は接続と保護です。
危険の生じ方が違うから、規制の当てどころも違うのです。
⏱️ 本番での進め方
① (ア)は「火災」——接続不良は発熱を招く。断線はダミー。
② (イ)は「過電流」。電線を守るのは過電流遮断器。
③ (ウ)は「ボルト締め」——高圧に差込み接続器は使えない。
④ (エ)は「屋内」。特別高圧は原則禁止で例外も屋内限定。
屋側電線路・屋上電線路との違い
| 電線 | 特徴 |
| ★屋内配線 | ★★建物の中に固定 |
| ★屋側電線路 | ★★建物の外壁に沿って固定 |
| ★移動電線 | ★★固定しない |
電技・解釈では、電線を場所と固定の有無で細かく分類しています——それぞれに条文があるのです。
問題文がどの分類の話かを見極めることが、第一歩になります。
出題履歴——移動電線は繰り返し出る
| 年度 | 問われ方 |
| ★平成28年度 問4 | ★★移動電線の施設 |
| ★令和6年度下期 問8 | ★★本問 |
| ★令和7年度下期 問8 | ★★感電・火災等の防止 |
電技省令の中でも、移動電線は出題頻度の高い条文です——4つのポイントを押さえておきましょう。
接続不良・過電流遮断器・ボルト締め・特別高圧の例外——この4つで足ります。
💡 覚え方
移動電線：接続不良＝感電又は火災／高圧は過電流遮断器＋ボルト締め等で堅ろうに接続（差込み接続器は不可）／特別高圧は原則禁止、例外は電気集じん応用装置附属を屋内に施設する場合のみ。
⚠️ よくある間違い
「断線」「地絡」「差込み接続器使用」「屋外」はすべてダミー。高圧の接続に差込み接続器は使えない。
まとめ
| (ア) | 火災（感電又は火災） |
| (イ) | 過電流（過電流遮断器） |
| (ウ) | ボルト締め |
| (エ) | 屋内 |
| 特別高圧 | 原則施設禁止 |
| 答え | (4) |
