今回は令和7年度下期 法規科目 A問題8、感電・火災等の防止に関する電技の条文を4か所つまみ食いした空欄補充問題です。それぞれ別の条文なので、まとめて整理しておきましょう。

ポイントは「何を防ぐか」が条文ごとに違うこと。架空電線は感電だけ、移動電線の接続不良は感電又は火災の両方。この使い分けが正解を分けます。

出題のポイント

令和7年度下期 法規科目 A問題8：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

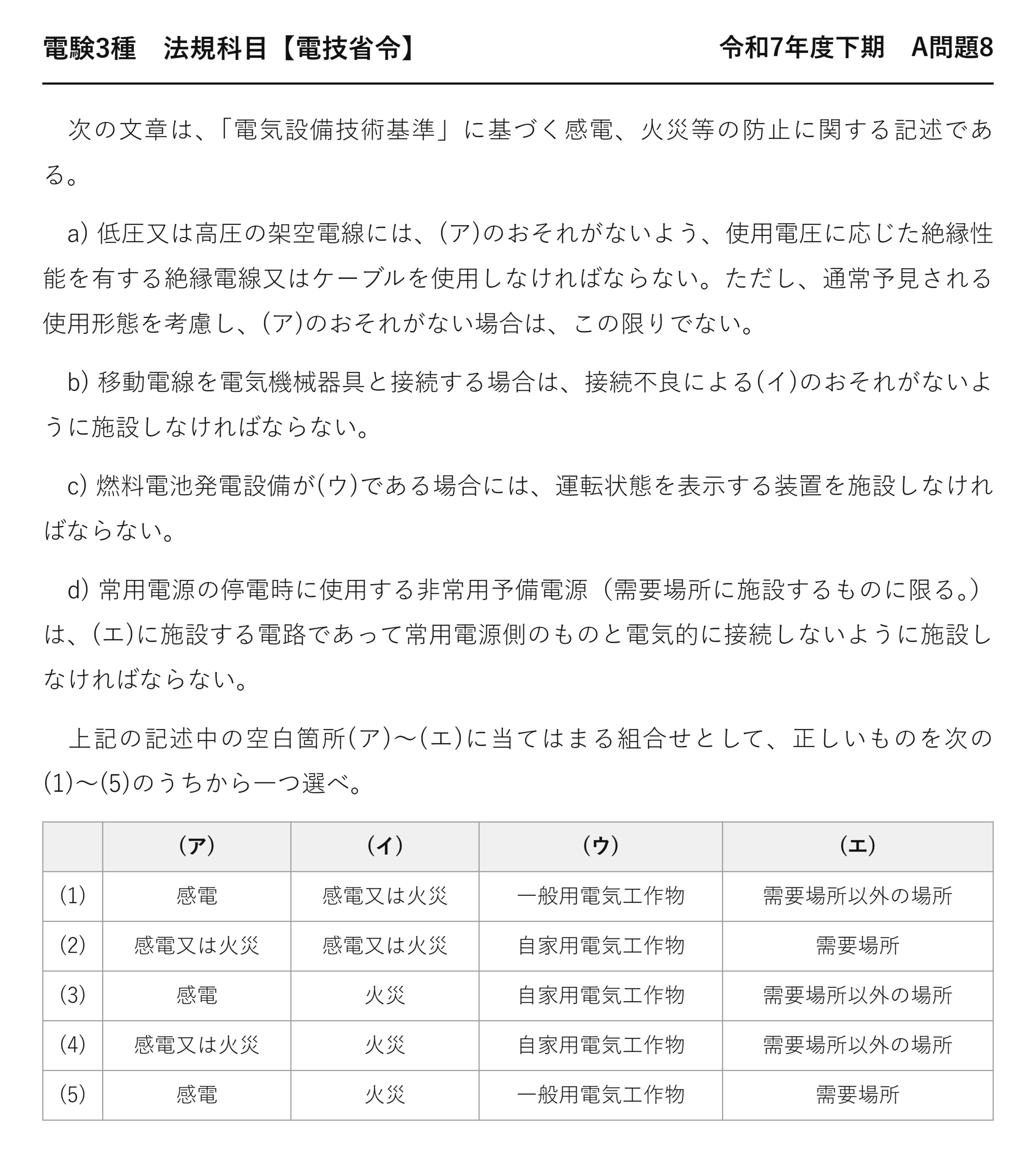

電験3種 法規科目 【電技省令】 令和7年度下期 A問題8

　次の文章は、「電気設備技術基準」に基づく感電、火災等の防止に関する記述である。

　a) 低圧又は高圧の架空電線には、(ア)のおそれがないよう、使用電圧に応じた絶縁性能を有する絶縁電線又はケーブルを使用しなければならない。ただし、通常予見される使用形態を考慮し、(ア)のおそれがない場合は、この限りでない。

　b) 移動電線を電気機械器具と接続する場合は、接続不良による(イ)のおそれがないように施設しなければならない。

　c) 燃料電池発電設備が(ウ)である場合には、運転状態を表示する装置を施設しなければならない。

　d) 常用電源の停電時に使用する非常用予備電源（需要場所に施設するものに限る。）は、(エ)に施設する電路であって常用電源側のものと電気的に接続しないように施設しなければならない。

　上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。

	(ア)	(イ)	(ウ)	(エ)
(1)	感電	感電又は火災	一般用電気工作物	需要場所以外の場所
(2)	感電又は火災	感電又は火災	自家用電気工作物	需要場所
(3)	感電	火災	自家用電気工作物	需要場所以外の場所
(4)	感電又は火災	火災	自家用電気工作物	需要場所以外の場所
(5)	感電	火災	一般用電気工作物	需要場所

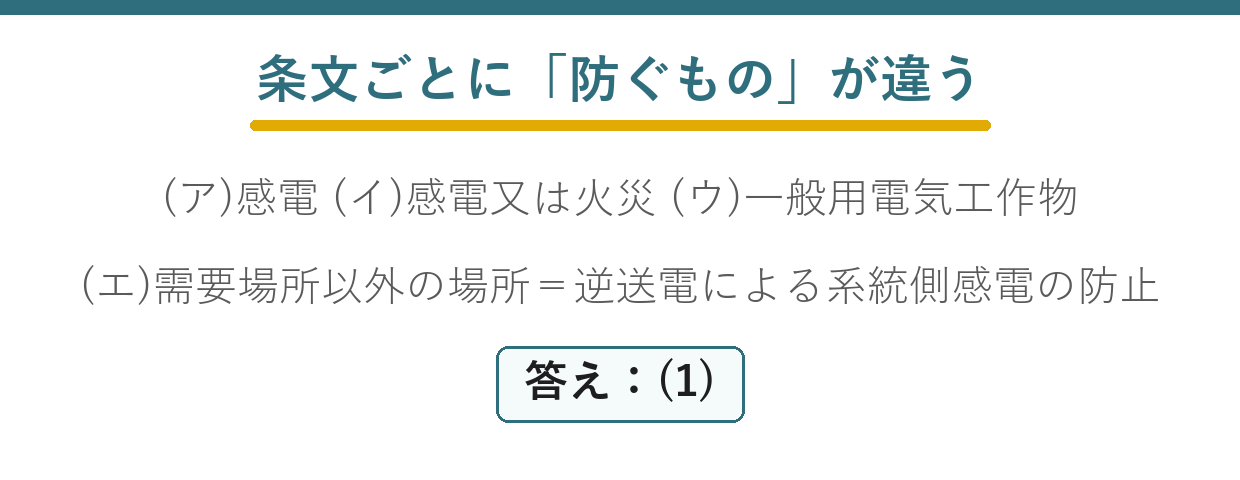

ポイント解説：条文ごとに「防ぐもの」が違う

(ア)感電・(イ)感電又は火災：架空電線の絶縁は感電のおそれを防ぐ規定です。空中の電線に触れる危険が主眼なので、火災は挙げられていません。一方、移動電線と電気機械器具の接続不良は、接触抵抗の増大により発熱・発火を招きます。だからこちらは感電又は火災と両方が挙げられているのです。「接続不良＝熱＝火災も」と結びつけて覚えましょう。

(ウ)一般用電気工作物：燃料電池発電設備が一般用電気工作物である場合には運転状態を表示する装置が必要です。家庭用燃料電池（エネファーム等）は専門知識のない人が使うため、動いているかどうかが一目で分かる必要がある——という趣旨。自家用なら主任技術者がいるので、この規定の対象になりません。

(エ)需要場所以外の場所：非常用予備電源は「需要場所以外の場所に施設する電路であって常用電源側のものと電気的に接続しないように」施設します。逆送電（逆充電）で系統側の作業員が感電するのを防ぐ規定です。停電時に自家発電した電気が配電線へ流れ出すと、停電したはずの線が生きていて極めて危険——だから系統側とは切り離すのです。よって(1)。

問題の解説

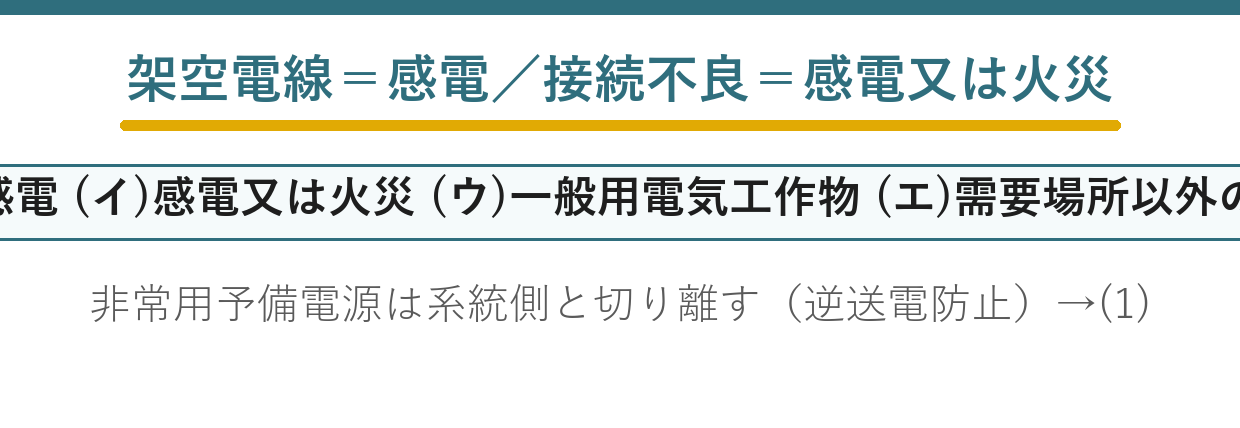

STEP1　(ア)(イ)

架空電線＝感電／接続不良＝感電又は火災。

STEP2　(ウ)

燃料電池が一般用なら運転状態の表示装置。

STEP3　(エ)

非常用予備電源は需要場所以外の電路と接続しない→(1)。

答え：(1)

まとめ

(ア)	感電
(イ)	感電又は火災
(ウ)	一般用電気工作物
(エ)	需要場所以外の場所
(エ)の趣旨	逆送電による系統側の感電防止
答え	(1)
