地中送電1【電験3種 電力】管路式は熱放散が悪い！布設3方式の長所短所を総整理 令和7年度下期 A問題10 完全解説

今回は令和7年度下期 電力科目 A問題10、地中ケーブルの布設方法3方式（直接埋設式・管路式・暗きょ式）の誤り選択問題です。地中送電ユニットの開幕にふさわしい、布設方式の定番比較問題です。

3方式は「安い順＝直接埋設→管路→暗きょ」「強い順・増設しやすい順＝その逆」で整理。熱放散は直接埋設が最も良く（土に直接触れる）、管路式は管内の空気層が邪魔をして悪い——「管路式は熱放散が良い」は逆です。

令和7年度下期 電力科目 A問題10：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

出典：一般財団法人 電気技術者試験センター「令和7年度下期 第三種電気主任技術者試験」電力科目 A問題10

電験3種 電力科目 【地中送電】 令和7年度下期 A問題10

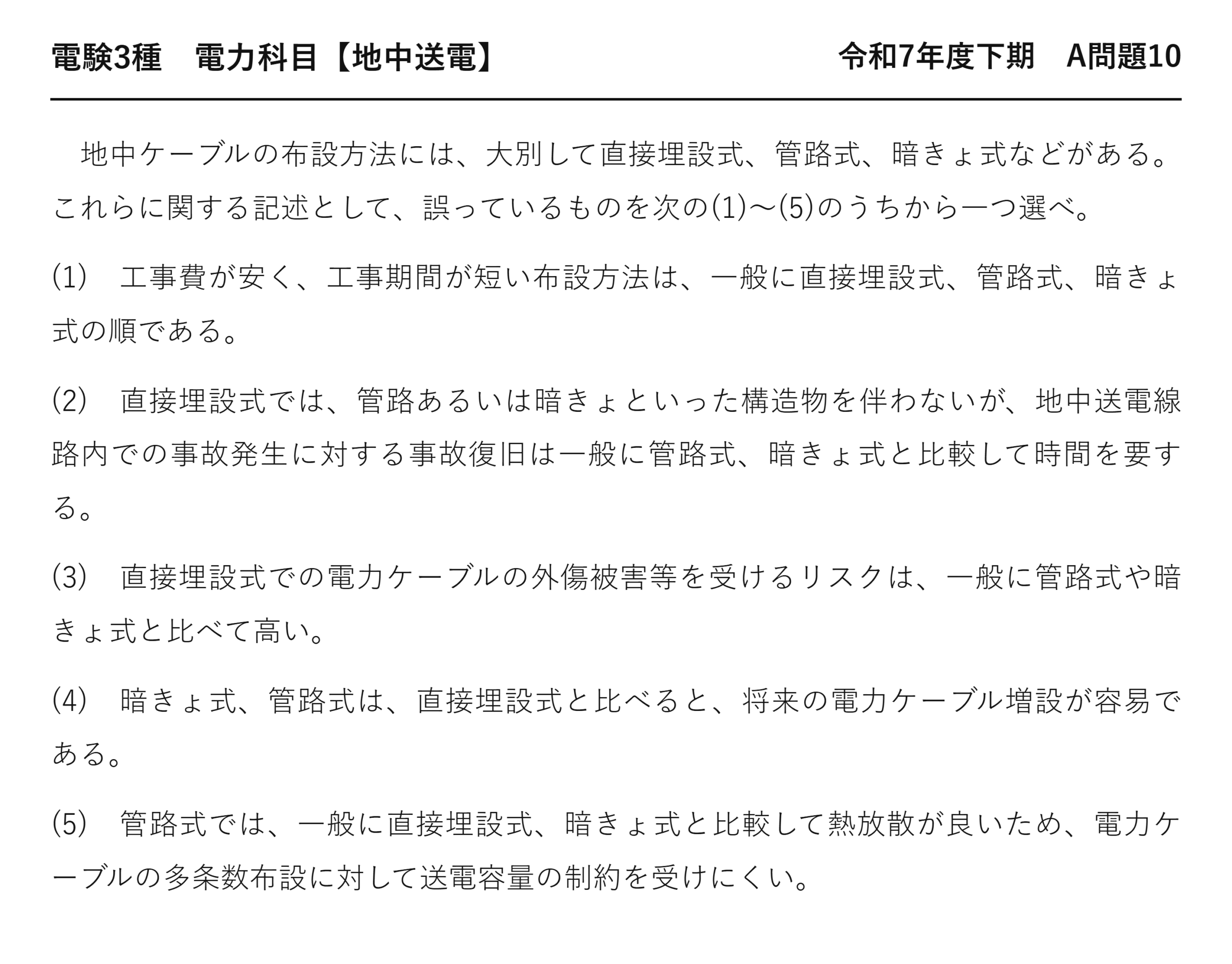

　地中ケーブルの布設方法には、大別して直接埋設式、管路式、暗きょ式などがある。これらに関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

(1)　工事費が安く、工事期間が短い布設方法は、一般に直接埋設式、管路式、暗きょ式の順である。

(2)　直接埋設式では、管路あるいは暗きょといった構造物を伴わないが、地中送電線路内での事故発生に対する事故復旧は一般に管路式、暗きょ式と比較して時間を要する。

(3)　直接埋設式での電力ケーブルの外傷被害等を受けるリスクは、一般に管路式や暗きょ式と比べて高い。

(4)　暗きょ式、管路式は、直接埋設式と比べると、将来の電力ケーブル増設が容易である。

(5)　管路式では、一般に直接埋設式、暗きょ式と比較して熱放散が良いため、電力ケーブルの多条数布設に対して送電容量の制約を受けにくい。

出題のポイント：管路式は熱放散が最も悪い

管路式は、ケーブルと土の間に動かない空気層と管があり、熱抵抗が大きくなります。そのため3方式で熱放散が最も悪く、多条数布設では送電容量の制約を受けやすくなります。

誤りは(5)：熱放散が良いのは暗きょ式

「管路式では熱放散が良い」——3方式で最も悪いのが管路式です。

方式	ケーブルと土の間	熱の逃げ方	順位
★暗きょ式	★★広い空間の空気	★★対流で運ばれる	★★最良
★直接埋設式	★土だけ	★土を伝って逃げる	★中
★管路式	★★管内の空気＋管＋土	★★層が多く、空気も動かない	★★最悪

同じ空気でも、動くかどうかで正反対になります——管の中の空気は動きません。

動かない空気は、断熱材と同じ働きをします——だから熱がこもるのです。

暗きょ式は広い空間なので、空気が対流します——だから熱を運び去れる。

だから多条数の制約を受けにくいのも暗きょ式——(5)は主語が入れ替わっていることになります。

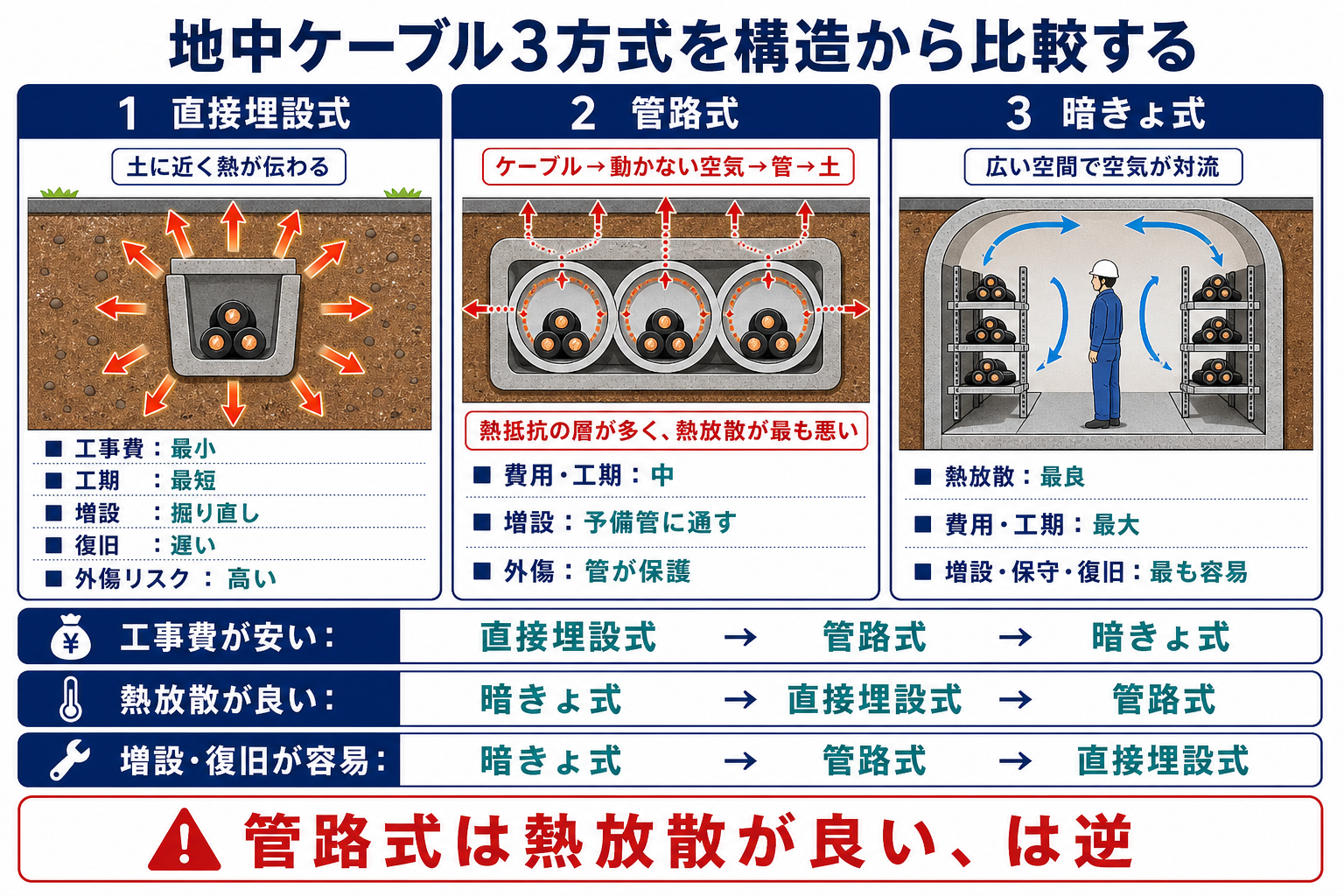

解法の原理：布設構造から熱・費用・保守を比較する

項目	★直接埋設式	★管路式	★暗きょ式
★工事費・期間	★★最小	★中	★★最大
★熱放散	★中（土）	★★最悪（管＋空気層）	★★最良（対流）
★増設	★★掘り直しが要る	★★空いた管に通すだけ	★★棚に並べるだけ
★事故復旧	★★掘り返すので最も遅い	★引き抜いて入れ替える	★★入って交換できる
★外傷事故	★★受けやすい	★管に守られる	★★ほとんどない

(1)〜(4)は、この表のとおりの記述——いずれも正しいです。

(1)の工事費の順序は、そのまま覚えます——直接埋設式＜管路式＜暗きょ式。

(2)(3)は直接埋設式の弱点——復旧が遅く、外傷を受けやすい。

(4)は管路式・暗きょ式の利点——増設が容易です。

熱放散だけが順序どおりでない——そこが引っかけの場所になります。

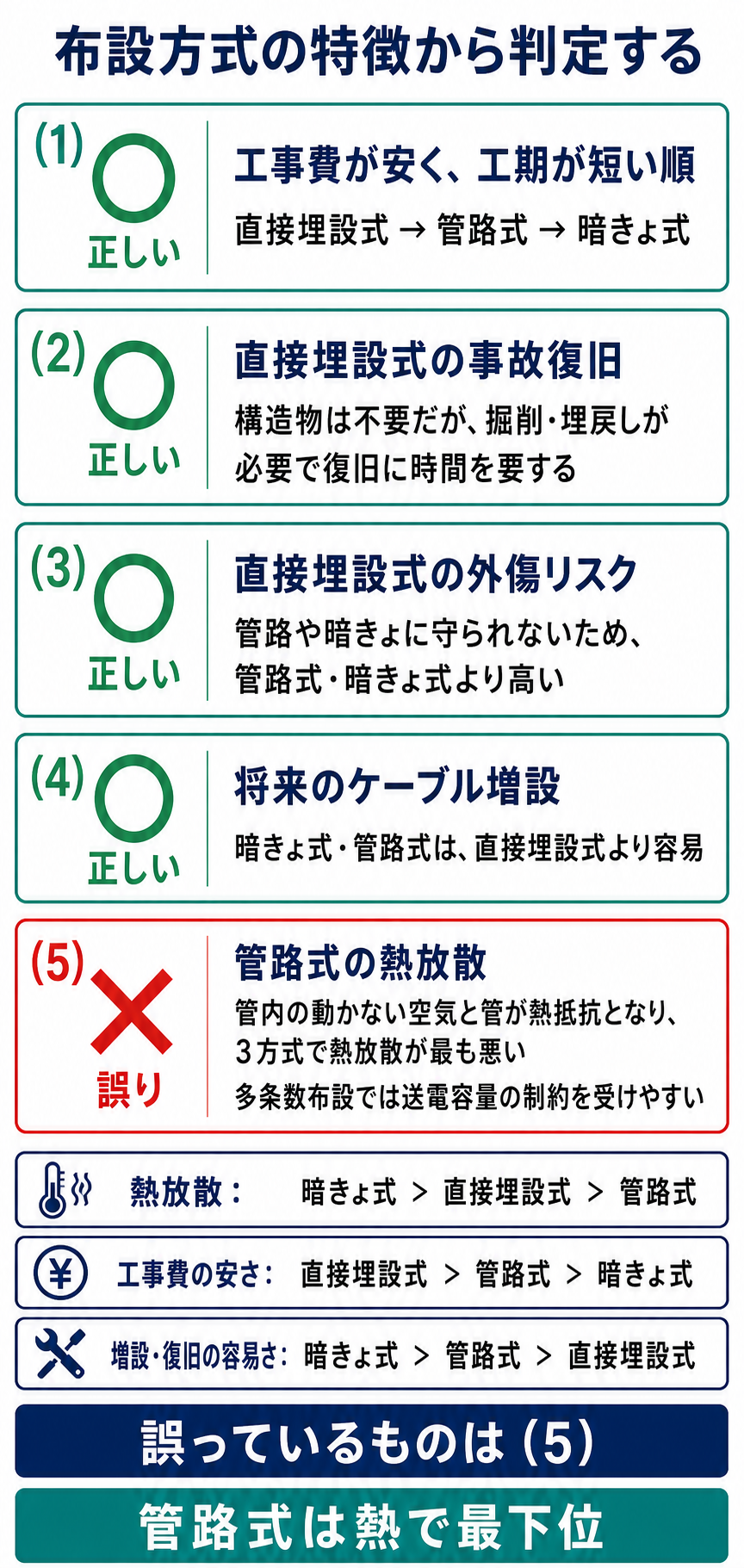

問題の解説：5つの記述を判定して(5)を選ぶ

工事費の順に並べると、熱放散もそう並びそうに思えます。

	工事費の順	熱放散の順
★1位（良い）	★直接埋設式（安い）	★★暗きょ式
★2位	★管路式	★★直接埋設式
★3位	★暗きょ式（高い）	★★管路式

費用の順を逆にすれば熱放散の順になる、とは限りません——管路式が最下位だからです。

直接埋設式は土に直接触れるので、まだ熱が逃げます——管路式は間に空気層が入るのです。

だから真ん中の管路式が、熱では最下位になります——ここが覚えどころ。

「土に直接触れるほうがまし」——そう覚えると順位が出せます。

★この問題は令和4年度下期 A問題10とほぼ同じ内容です（地中送電：布設方式の比較）。令和元年度 A問題11（地中送電：布設方式）も同じテーマ。布設方式は地中送電の最頻出です。

(2) 事故復旧に時間がかかる理由

直接埋設式では、何をしなければならないのでしょうか。

段階	直接埋設式での作業
①	★故障点を標定する（マーレーループ法など）
★②	★★道路の掘削許可を取る
★③	★★舗装をはがして掘り返す
★④	★ケーブルを切り出して新しいものをつなぐ
★⑤	★★埋め戻して舗装を復旧する

掘削の許可を取るだけで、日数がかかります——道路管理者や警察との調整が要るのです。

舗装の復旧まで含めると、数日から数週間——その間ずっと送電できません。

暗きょ式なら、洞道に入って交換するだけ——掘削も許可も要りません。

だから復旧時間の差が大きい——(2)が指摘するとおりです。

(3) 外傷被害を受けやすい理由

直接埋設式の最大の弱点です。

方式	ケーブルの守られ方	掘削機が当たったら
★直接埋設式	★★トラフだけ	★★破られると直接損傷する
★管路式	★★管に入っている	★管が守る
★暗きょ式	★★頑丈な構造物の中	★★まず届かない

地中線の事故で最も多いのが、この外傷です——他の工事が原因になります。

ガス管や水道管の工事は、いたるところで行われます——そのたびに危険があるのです。

だから埋設位置を図面で共有し、試掘してから掘ります——それでも事故は起きる。

管や構造物で守られているほど安全——費用の差はここにも表れます。

(4) 増設のしやすさを比べる

将来の需要増にどう備えるかという話です。

方式	増設のしかた	先回りの備え
★直接埋設式	★★もう一度掘って埋める	★★できることがない
★管路式	★★空いている管に通すだけ	★★予備の管を先に埋めておく
★暗きょ式	★★空いた棚に並べるだけ	★★余裕のある断面で作る

管路式と暗きょ式は、先に器を用意できます——それが増設の容易さの正体です。

需要は年々変わるので、余裕を持たせておきます——あとから掘るより安いから。

直接埋設式には、その先回りができません——ケーブルを直接埋めるだけだから。

だから(4)は正しい記述——3方式の性格をよく表しています。

布設方式の順位を一度に覚える

3方式の順位を、項目ごとに並べておきます。

項目	良いほうから
★工事費の安さ	★★直接埋設式＞管路式＞暗きょ式
★工事期間の短さ	★★直接埋設式＞管路式＞暗きょ式
★★熱放散	★★暗きょ式＞直接埋設式＞管路式
★増設のしやすさ	★★暗きょ式＞管路式＞直接埋設式
★復旧の速さ	★★暗きょ式＞管路式＞直接埋設式
★外傷への強さ	★★暗きょ式＞管路式＞直接埋設式

費用以外は、ほぼ暗きょ式が最良です——高いだけの価値があるのです。

ただ1つ、熱放散だけが順序が違います——管路式が最下位に落ちるのです。

他の項目では管路式が真ん中なので、そこが引っかけ——この1行だけ別に覚えることです。

この表があれば、布設方式の問題はすべて解けます。

(1) 工事費と工事期間が並ぶ理由

2つの順序が同じになるのは偶然ではありません。

方式	作るもの	工期	費用
★直接埋設式	★★溝とトラフだけ	★★短い	★★安い
★管路式	★管路とマンホール	★中	★中
★暗きょ式	★★人が入れる洞道	★★長い	★★高い

作る構造物が大きいほど、費用も期間も増えます——同じ理由で並ぶのです。

洞道はトンネルなので、掘削も覆工も大がかり——年単位になることもあります。

直接埋設式なら、溝を掘って埋め戻すだけ——数日で終わる区間もあるのです。

だから(1)の順序は、そのまま覚えてよい——理由が明快だからです。

まとめ

誤り	(5) 管路式は熱放散が悪く容量制約を受けやすい
直接埋設式	最安・最短・外傷リスク高・復旧遅・熱放散良
管路式	増設容易・熱放散悪（空気層+相互加熱）
暗きょ式	最高価・保守増設が最も容易
答え	(5)
