配電27【電験3種 電力】ネットワーク母線の故障では受電不可！スポット/低圧ネットワーク方式 平成27年度 A問題12 完全解説

今回は平成27年度 電力科目 A問題12、スポットネットワーク方式及び低圧ネットワーク方式（レギュラーネットワーク方式）の誤り選択問題です。高信頼度のネットワーク配電方式の構成と特徴が総登場します。

決め手はネットワーク母線の故障。ネットワーク方式は電源側（配電線）1回線の停電には強いですが、二次側のネットワーク母線そのものが故障すると受電できず全停電になります。「母線故障でも受電可能」は誤りです。

出題のポイント

平成27年度 電力科目 A問題12：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

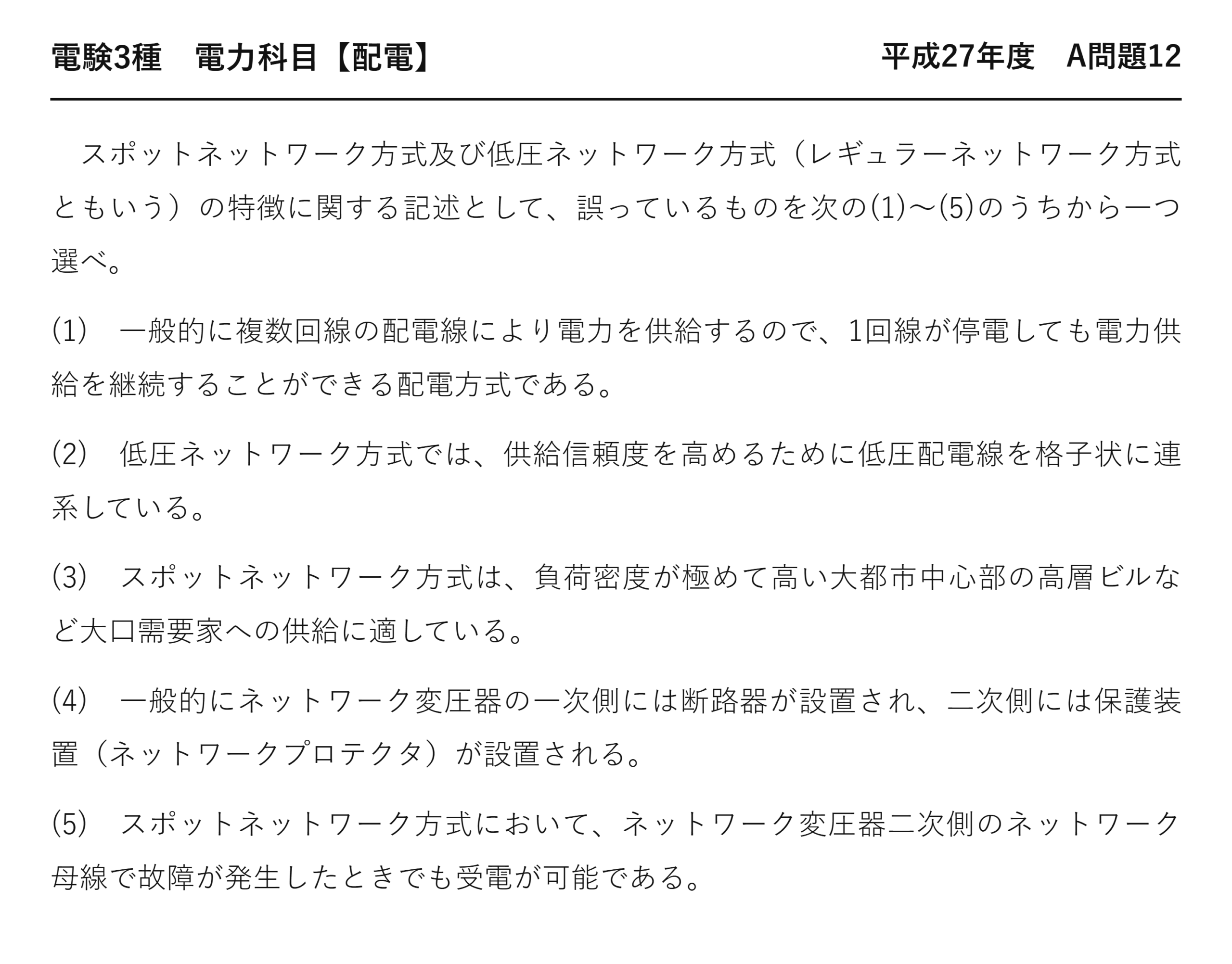

電験3種 電力科目 【配電】 平成27年度 A問題12

　スポットネットワーク方式及び低圧ネットワーク方式（レギュラーネットワーク方式ともいう）の特徴に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

(1)　一般的に複数回線の配電線により電力を供給するので、1回線が停電しても電力供給を継続することができる配電方式である。

(2)　低圧ネットワーク方式では、供給信頼度を高めるために低圧配電線を格子状に連系している。

(3)　スポットネットワーク方式は、負荷密度が極めて高い大都市中心部の高層ビルなど大口需要家への供給に適している。

(4)　一般的にネットワーク変圧器の一次側には断路器が設置され、二次側には保護装置（ネットワークプロテクタ）が設置される。

(5)　スポットネットワーク方式において、ネットワーク変圧器二次側のネットワーク母線で故障が発生したときでも受電が可能である。

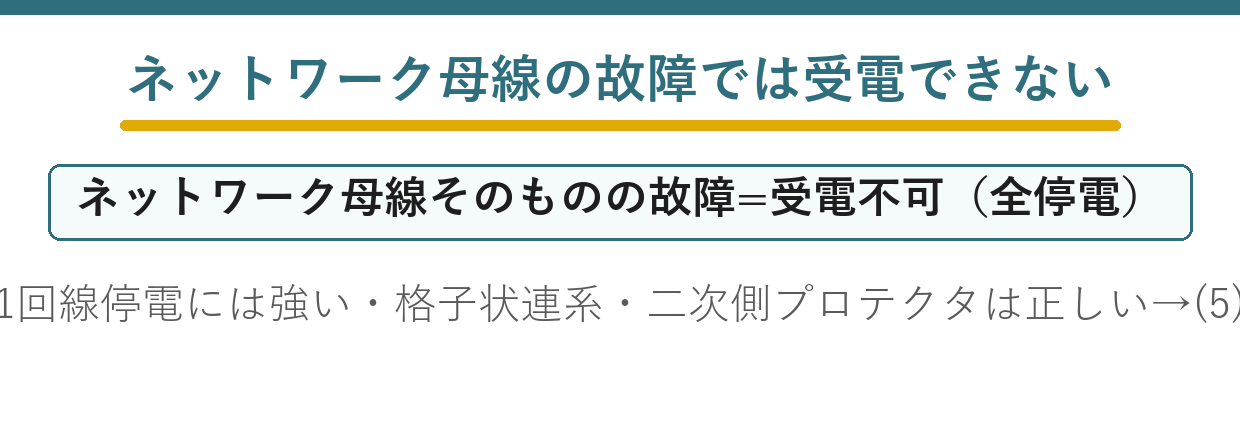

ポイント解説：ネットワーク母線の故障では受電できない——「受電可能」は誤り

(5)が誤り：スポットネットワーク方式は複数回線受電なので電源側（配電線）1回線の停電には強い。しかしネットワーク変圧器二次側のネットワーク母線そのものが故障すると、そこに全回線が集約されているため受電できず全停電になる。「母線故障でも受電可能」は誤り。

方式の特徴（(1)(2)(3)は正しい）：(1)複数回線受電で1回線停電でも供給継続。(2)低圧ネットワーク方式は低圧配電線を格子状に連系して供給信頼度を高める。(3)スポットネットワーク方式は負荷密度が高い大都市中心部の高層ビル等の大口需要家向け——いずれも正しい。

機器構成（(4)は正しい）：ネットワーク変圧器の一次側に断路器、二次側にネットワークプロテクタ（プロテクタヒューズ＋プロテクタ遮断器＋電力方向継電器）を設置し、逆電力を遮断する（配電18）——正しい。よって誤りは(5)。

問題の解説

STEP1　高信頼度の特徴

複数回線受電(1)・格子状連系(2)・大口需要家向け(3)は正しい。

STEP2　機器構成

一次側断路器・二次側ネットワークプロテクタ(4)は正しい。

STEP3　(5)を判定

ネットワーク母線の故障は受電不可（全停電）→(5)が誤り。

答え：(5)

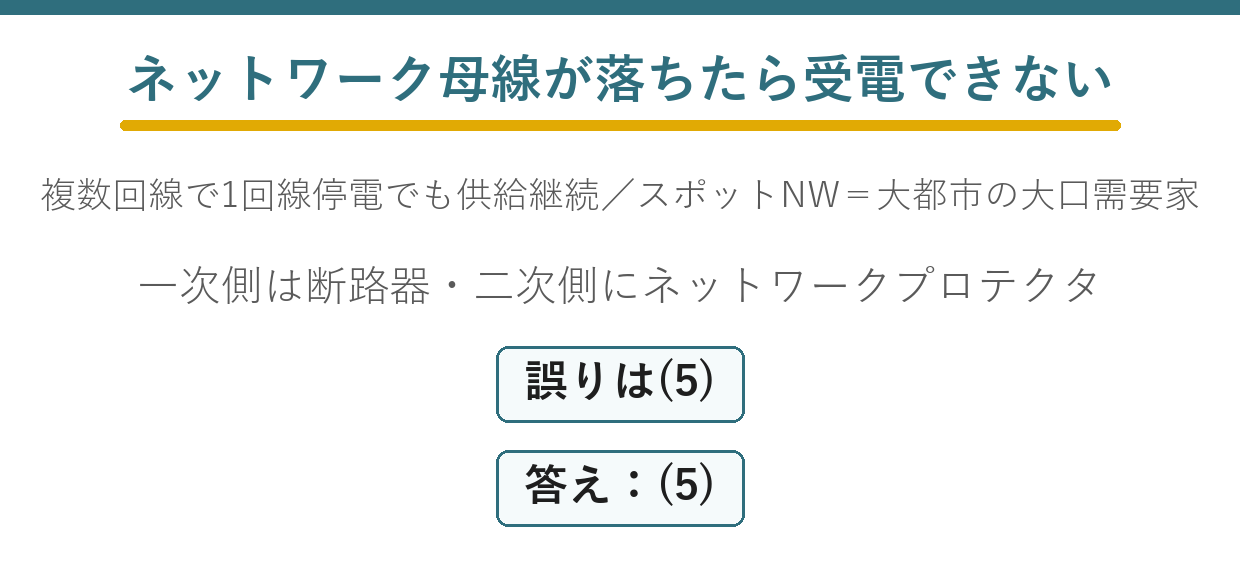

まとめ

誤り	(5) ネットワーク母線故障では受電不可
複数回線	1回線停電でも供給継続(1)
低圧NW	低圧配電線を格子状連系(2)
スポットNW	大都市の大口需要家向け(3)
機器	一次側断路器・二次側プロテクタ(4)
答え	(5)
