電気設備技術基準の解釈7【電験3種 法規】高圧連系は単独運転・再閉路・連絡用遮断器で解列＝(5) 令和7年度上期 A問題7 完全解説

今回は令和7年度上期 法規科目 A問題7、分散型電源の高圧連系時の系統連系用保護装置（電気設備技術基準の解釈第229条）に関する空欄補充問題です。異常時に分散型電源を系統から切り離す（解列する）ための保護が問われます。

押さえる3点。①保護すべき異常に単独運転、②配電系統の再閉路時に解列、③解列箇所に連絡用遮断器。系統事故時に分散型電源が単独で電気を送り続ける危険を防ぐのが目的です。

出題のポイント

令和7年度上期 法規科目 A問題7：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

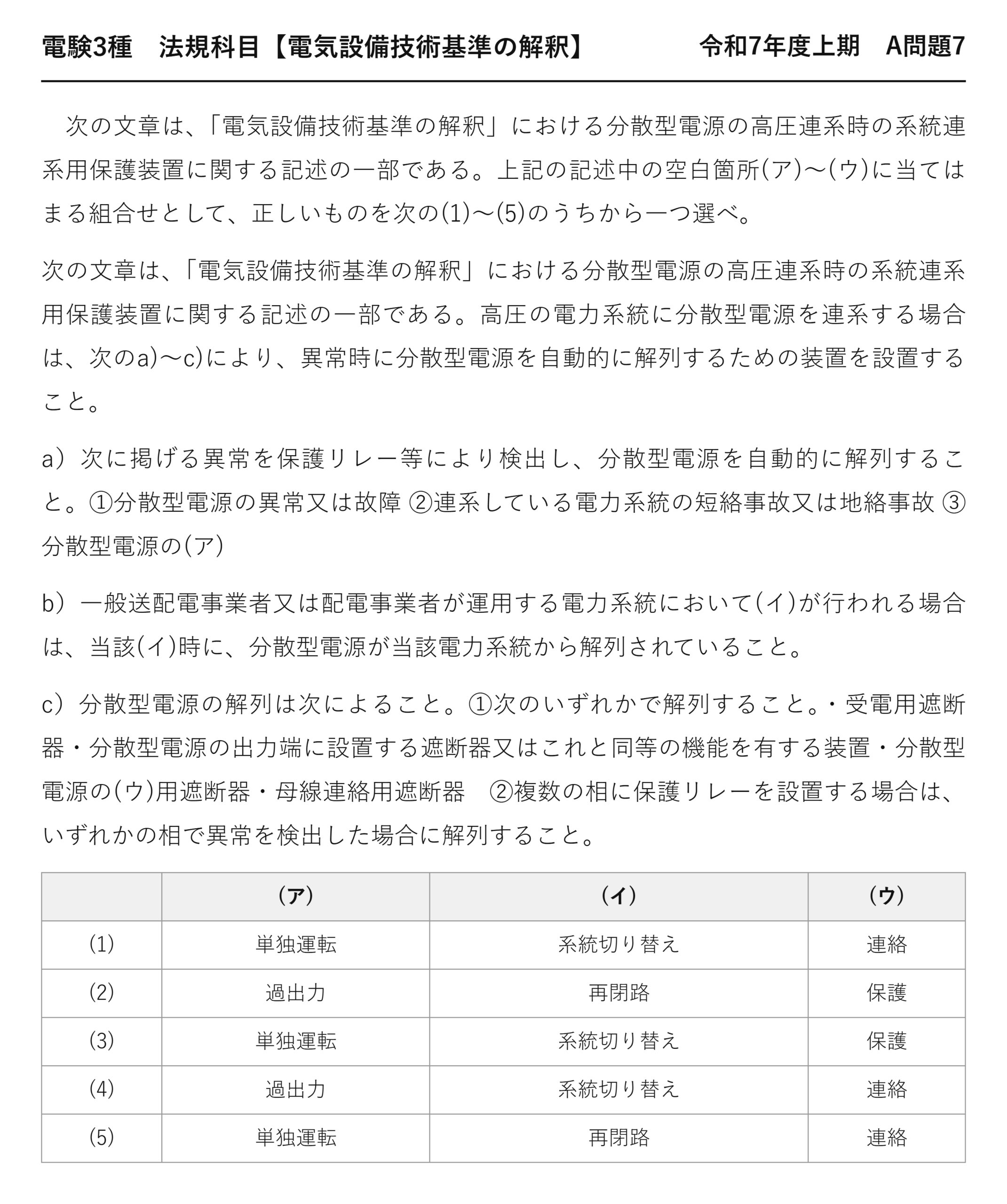

電験3種 法規科目 【電気設備技術基準の解釈】 令和7年度上期 A問題7

　次の文章は、「電気設備技術基準の解釈」における分散型電源の高圧連系時の系統連系用保護装置に関する記述の一部である。上記の記述中の空白箇所(ア)〜(ウ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。

次の文章は、「電気設備技術基準の解釈」における分散型電源の高圧連系時の系統連系用保護装置に関する記述の一部である。高圧の電力系統に分散型電源を連系する場合は、次のa)〜c)により、異常時に分散型電源を自動的に解列するための装置を設置すること。

a）次に掲げる異常を保護リレー等により検出し、分散型電源を自動的に解列すること。①分散型電源の異常又は故障 ②連系している電力系統の短絡事故又は地絡事故 ③分散型電源の(ア)

b）一般送配電事業者又は配電事業者が運用する電力系統において(イ)が行われる場合は、当該(イ)時に、分散型電源が当該電力系統から解列されていること。

c）分散型電源の解列は次によること。①次のいずれかで解列すること。・受電用遮断器・分散型電源の出力端に設置する遮断器又はこれと同等の機能を有する装置・分散型電源の(ウ)用遮断器・母線連絡用遮断器　②複数の相に保護リレーを設置する場合は、いずれかの相で異常を検出した場合に解列すること。

	(ア)	(イ)	(ウ)
(1)	単独運転	系統切り替え	連絡
(2)	過出力	再閉路	保護
(3)	単独運転	系統切り替え	保護
(4)	過出力	系統切り替え	連絡
(5)	単独運転	再閉路	連絡

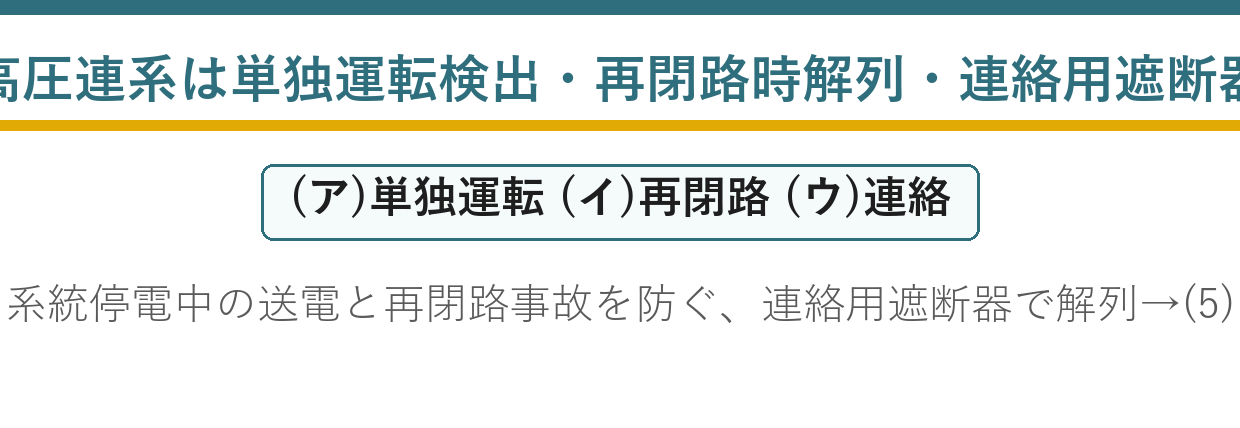

ポイント解説：単独運転・再閉路・連絡用遮断器

(ア)単独運転：保護リレーで検出すべき異常には、分散型電源自身の異常・故障、系統の短絡・地絡事故に加え、単独運転があります。系統が停電しているのに分散型電源だけが電気を送り続ける（単独運転）と、作業員の感電や再閉路時の事故につながるため、必ず検出して解列します。「過出力」ではありません。

(イ)再閉路：一般送配電事業者等の系統で再閉路（事故で切れた電路を自動で再投入すること）が行われる場合、その再閉路時には分散型電源が解列されている必要があります。分散型電源が接続されたまま再閉路すると、位相が合わず機器を損傷するおそれがあるためです。「系統切り替え」ではありません。

(ウ)連絡：解列箇所は、受電用遮断器・分散型電源の出力端遮断器・分散型電源の連絡用遮断器・母線連絡用遮断器のいずれか。分散型電源を系統から切り離す遮断器を用います。よって(ア)単独運転・(イ)再閉路・(ウ)連絡で(5)。

問題の解説

STEP1　(ア)

検出すべき異常＝分散型電源の単独運転

STEP2　(イ)

系統の再閉路時には解列されていること

STEP3　(ウ)

解列箇所＝分散型電源の連絡用遮断器 →(5)

答え：(5)

まとめ

(ア)	単独運転（を検出し解列）
他の検出異常	分散型電源の異常/故障、系統の短絡/地絡
(イ)	再閉路（時に解列されていること）
(ウ)	分散型電源の連絡用遮断器
他の解列箇所	受電用・出力端・母線連絡用遮断器
答え	(5)
