今回は令和7年度上期 法規科目 A問題6、低圧架空引込線の施設（電気設備技術基準の解釈第116条）に関する空欄補充問題です。引込線に使う電線の太さ（引張強さ・直径）の数値を条文どおり押さえます。
覚える数字は「直径2.6mm、径間15m以下なら2.0mm」。原則は引張強さ2.30kN以上又は直径2.6mm以上の硬銅線、径間が短い（15m以下）なら1.38kN以上又は2.0mm以上に緩和されます。

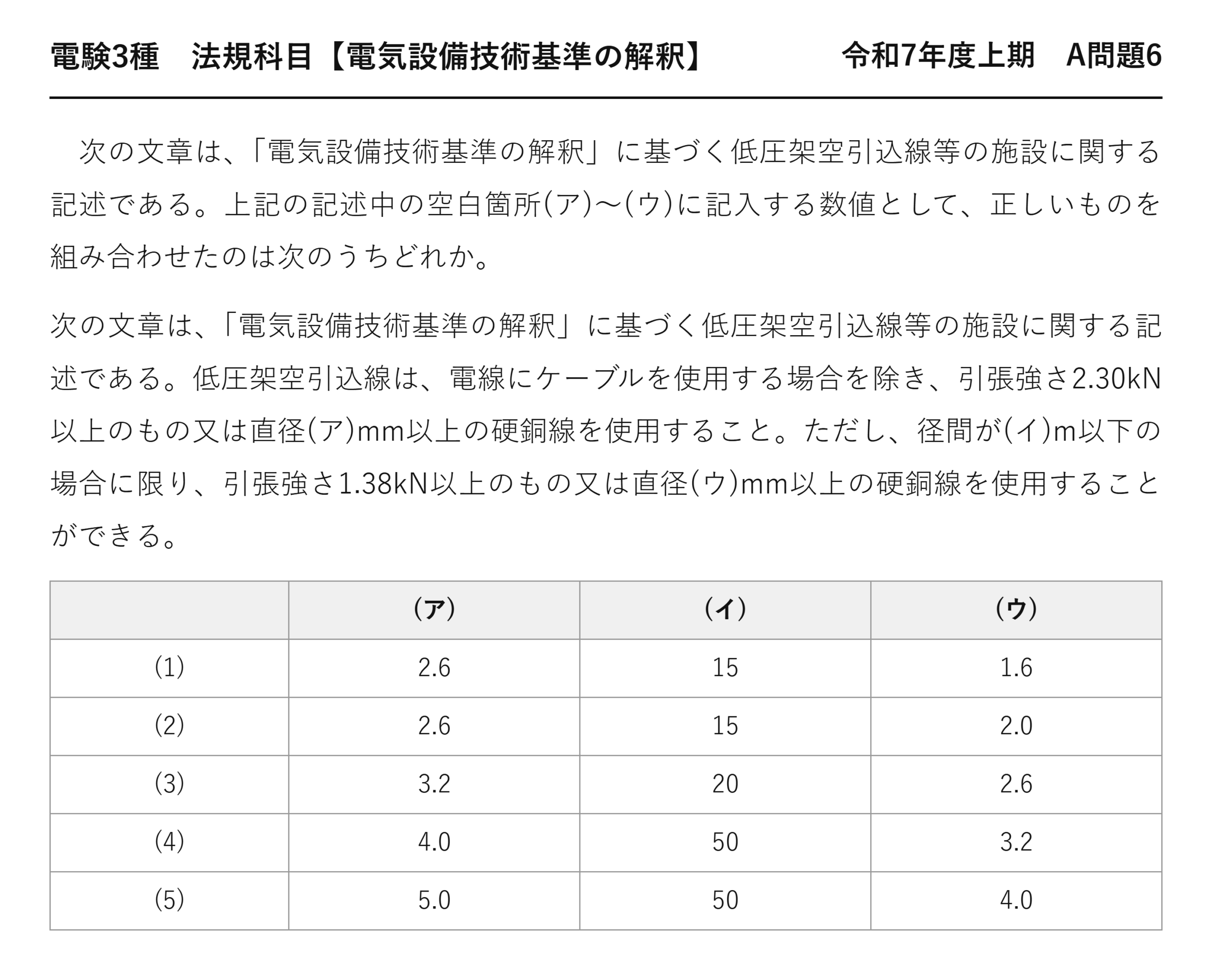

令和7年度上期 法規科目 A問題6：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
出典：一般財団法人 電気技術者試験センター「令和7年度上期 第三種電気主任技術者試験」法規科目 A問題6
電験3種 法規科目 【電気設備技術基準の解釈】 令和7年度上期 A問題6
次の文章は、「電気設備技術基準の解釈」に基づく低圧架空引込線等の施設に関する記述である。上記の記述中の空白箇所(ア)〜(ウ)に記入する数値として、正しいものを組み合わせたのは次のうちどれか。
次の文章は、「電気設備技術基準の解釈」に基づく低圧架空引込線等の施設に関する記述である。低圧架空引込線は、電線にケーブルを使用する場合を除き、引張強さ2.30kN以上のもの又は直径(ア)mm以上の硬銅線を使用すること。ただし、径間が(イ)m以下の場合に限り、引張強さ1.38kN以上のもの又は直径(ウ)mm以上の硬銅線を使用することができる。
(ア) (イ) (ウ) (1) 2.6 15 1.6 (2) 2.6 15 2.0 (3) 3.2 20 2.6 (4) 4.0 50 3.2 (5) 5.0 50 4.0

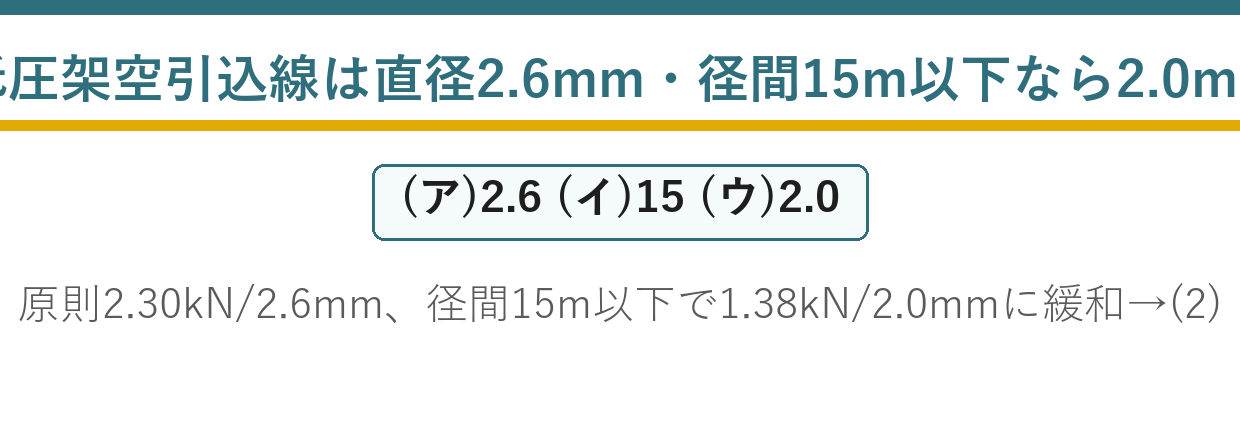

答えは(2)：2.6mm・15m・2.0mm
引込線は、電柱から自分の家へ引き込む最後の区間です——いちばん身近な電線路と言えます。
★なぜ太さが決められているのか
引込線は片持ちで、建物側の1点で支えられています——風や雪の荷重がすべてかかるのです。
細ければ切れます——切れた電線が落ちれば感電・火災の危険があります。
だから電気的な容量ではなく、機械的強度で太さを決めます——この条文の趣旨です。
★径間15m以下で緩和される理由
径間Sの2乗に比例するので、短ければ張力は急激に小さくなる
短い径間なら細い電線でも耐えられる
径間が半分になれば、張力は4分の1になります——2乗で効くからです。
だから15m以下という短い区間に限って、細くしてよい——数字の根拠がここにあります。
★引込線の用語を整理する
| 用語 | 意味 |
| ★架空引込線 | ★★架空電線路の支持物から需要場所の取付点に至る架空電線 |
| ★引込線 | ★★架空引込線＋需要場所の造営物に施設する電線 |
| ★連接引込線 | ★★1需要場所の引込線から分岐して他の需要場所に至る電線 |
| ★引込口 | ★★屋外から屋内に電線を引き入れる部分 |
「架空引込線」と「引込線」は範囲が違います——定義を問う設問も出ます。
連接引込線は高圧・特別高圧では施設できません——責任分界が曖昧になるからです。
★引込線の高さ
| 場所 | 低圧引込線の高さ |
| ★道路を横断する場合 | ★★路面上5m以上（技術上やむを得ない場合は3m以上） |
| ★鉄道・軌道を横断 | ★★レール面上5.5m以上 |
| ★横断歩道橋の上 | ★★路面上3m以上 |
| ★上記以外 | ★★地表上4m以上（技術上やむを得ない場合は2.5m以上） |
一般の架空電線（6m・5m）より低い値が認められています——建物に引き込む都合上、高さを稼げないからです。
この緩和は引込線特有——68条の値と混同しないことです。
高圧架空引込線との違い
| 低圧 | 高圧 | |
| ★電線 | ★★2.30kN／2.6mm（15m以下は1.38kN／2.0mm） | ★★ケーブル又は8.01kN／5mm以上 |
| ★高さ | ★★地表上4m以上（やむを得ない場合2.5m） | ★★地表上5m以上（ケーブル等で3.5mまで緩和） |
高圧では径間による緩和がありません——危険度が高いからです。
高圧引込線は原則ケーブル——屋側電線路と同じ考え方です。
引込線に使われる実際の電線
| 記号 | 名称 |
| ★DV | ★★引込用ビニル絶縁電線（低圧架空引込線用） |
| ★OW | ★★屋外用ビニル絶縁電線（低圧架空電線用） |
| ★IV | ★★600Vビニル絶縁電線（屋内配線用） |
| ★VVF | ★★600Vビニル絶縁ビニルシースケーブル平形 |
DVは2本や3本がより合わさった形です——電柱から家へ伸びている、あの黒い線。
記号と用途の対応は、法規でも問われます——DVのDはDrop（引込）と覚えます。
引込線取付点の高さ
引込線取付点は、建物側で電線を留める点です——ここから先は屋内の話になります。
ここが責任分界点になることが多い——電力会社と需要家の境目です。
低すぎると人が触れる、高すぎると工事が難しい——だから最低高さが定められています。
ケーブルが除外される理由
| 条文の言葉 | ダミー語 | 違い | |
| ケーブルを使用する場合を除き | ★★ケーブルを使用する場合を除き | ★すべての引込線 | ★★ケーブルは太さの規定の対象外 |
| 硬銅線の直径で規定 | ★★硬銅線の直径で規定 | ★ケーブルは構造で担保 | ★★測る物差しが違う |
ケーブルはシースや介在物で構成され、導体の直径だけでは強度を語れません。
だから別枠にして、条文の対象から外しています——括弧書きの意味です。
引込線が受ける荷重
| 荷重 | 内容 |
| ★自重 | ★★電線自身の重さ |
| ★風圧荷重 | ★★台風時に横から受ける力 |
| ★氷雪荷重 | ★★着氷雪で重さが数倍になる |
| ★張力 | ★★たるみを抑えるために加える引張力 |
着氷雪すると、電線の重さは何倍にもなります——雪の多い地方で断線が起きやすいのです。
これらすべてに耐える太さが2.6mm——数字の背景です。
引込口配線と引込口装置
| 部分 | 内容 |
| ★引込口配線 | ★★引込口から引込口装置に至る屋内の配線 |
| ★引込口装置 | ★★開閉器及び過電流遮断器（一般には分電盤の主幹） |
| ★電力量計 | ★★引込口装置の手前に設けられる |
電柱→引込線→引込口→電力量計→主幹ブレーカ——これが家庭の電気の道筋です。
どこまでが電力会社の設備かを分ける点が責任分界点——一般に引込線取付点です。
引込線の施工上の注意
| 項目 | 内容 |
| ★造営材との離隔 | ★★雨どい・樋・軒先に接触しないようにする |
| ★水切り | ★★引込口で電線を下向きに曲げ、水の侵入を防ぐ |
| ★引留がいし | ★★取付点で電線を確実に引き留める |
水切りは、雨水が電線を伝って屋内に入らないための工夫です——引込口で必ず下向きの曲げをつくります。
条文の数値だけでなく、こうした施工の作法も施設管理の分野で問われます。
⏱️ 本番での進め方
① 原則は2.30kN／直径2.6mm——3.2mmや4.0mmではない。
② 緩和条件は径間15m以下——20mや50mではない。
③ 緩和後は1.38kN／直径2.0mm——1.6mmではない。
④ ケーブルは対象外——括弧書きを読む。
💡 覚え方
解釈116条＝低圧架空引込線はケーブルを使用する場合を除き、引張強さ2.30kN以上又は直径2.6mm以上の硬銅線。ただし径間15m以下に限り引張強さ1.38kN以上又は直径2.0mm以上でよい。高さは道路横断5m以上・その他地表上4m以上（やむを得ない場合2.5m以上）。
⚠️ よくある間違い
(ア)は「3.2」「4.0」ではなく2.6。(イ)は「20」「50」ではなく15。(ウ)は「1.6」ではなく2.0。一般の架空電線の高さ（6m・5m）と引込線の高さを混同しない。
まとめ
| (ア)原則 | 直径2.6mm以上（2.30kN以上） |
| (イ)緩和条件 | 径間15m以下 |
| (ウ)緩和後 | 直径2.0mm以上（1.38kN以上） |
| ケーブル | 太さ規定の対象外 |
| 答え | (2) |
