今回は令和3年度 法規科目 A問題8、住宅及び住宅以外の場所の屋内電路の対地電圧の制限（電気設備技術基準の解釈第143条）に関する問題です。数値の記述として誤っているものを選びます。
これは令和5年度上期 問9と全く同じ問題です。覚える数値は「住宅150V以下・条件付き300V以下・太陽電池/蓄電池は直流450V以下」。解釈第143条に400Vという値は登場しません。
令和3年度 法規科目 A問題8：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。

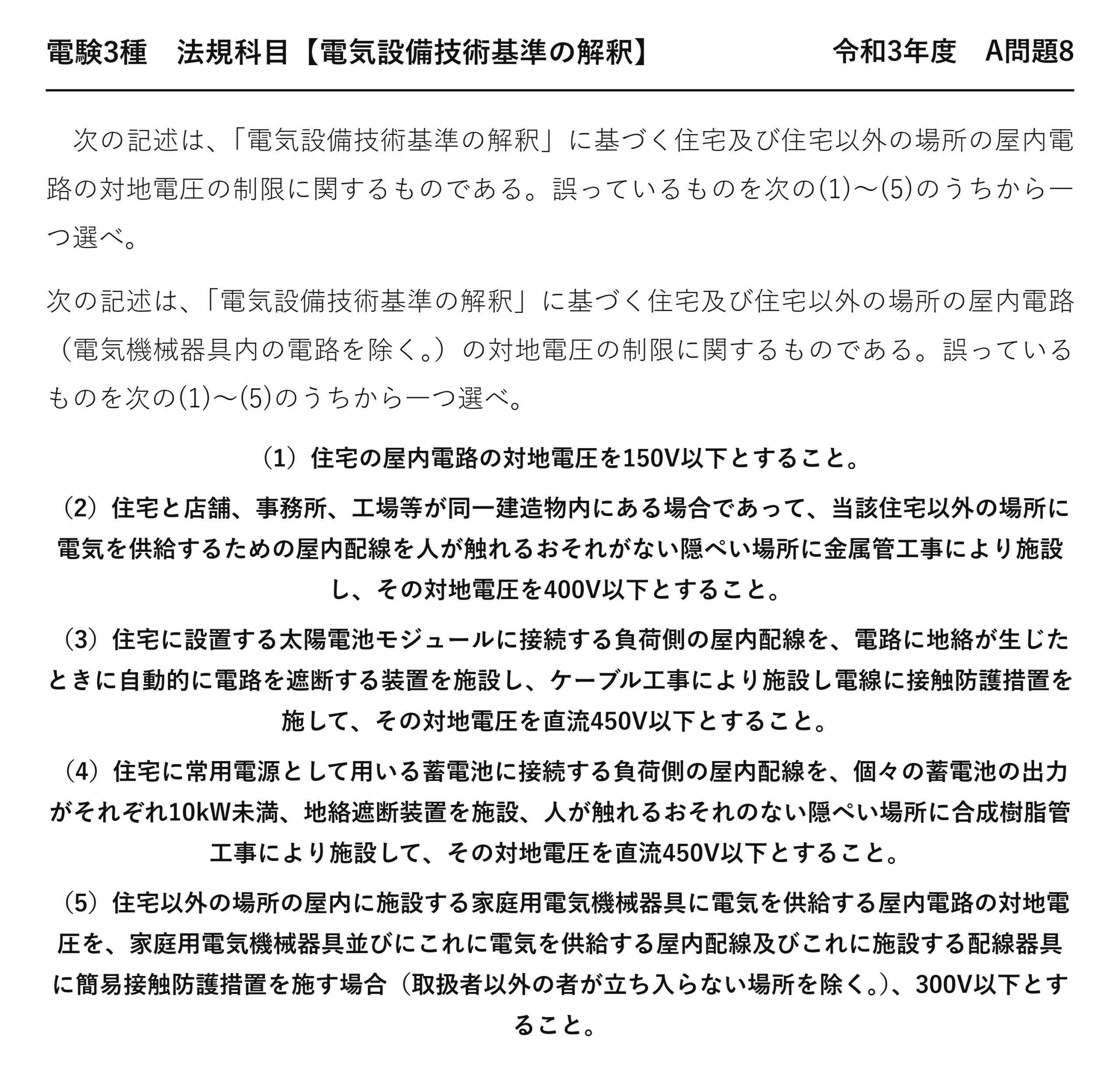

出典：一般財団法人 電気技術者試験センター「令和3年度 第三種電気主任技術者試験」法規科目 A問題8
電験3種 法規科目 【電気設備技術基準の解釈】 令和3年度 A問題8
次の記述は、「電気設備技術基準の解釈」に基づく住宅及び住宅以外の場所の屋内電路の対地電圧の制限に関するものである。誤っているものを次の(1)〜(5)のうちから一つ選べ。
次の記述は、「電気設備技術基準の解釈」に基づく住宅及び住宅以外の場所の屋内電路（電気機械器具内の電路を除く。）の対地電圧の制限に関するものである。誤っているものを次の(1)〜(5)のうちから一つ選べ。
（1）住宅の屋内電路の対地電圧を150V以下とすること。
（2）住宅と店舗、事務所、工場等が同一建造物内にある場合であって、当該住宅以外の場所に電気を供給するための屋内配線を人が触れるおそれがない隠ぺい場所に金属管工事により施設し、その対地電圧を400V以下とすること。
（3）住宅に設置する太陽電池モジュールに接続する負荷側の屋内配線を、電路に地絡が生じたときに自動的に電路を遮断する装置を施設し、ケーブル工事により施設し電線に接触防護措置を施して、その対地電圧を直流450V以下とすること。
（4）住宅に常用電源として用いる蓄電池に接続する負荷側の屋内配線を、個々の蓄電池の出力がそれぞれ10kW未満、地絡遮断装置を施設、人が触れるおそれのない隠ぺい場所に合成樹脂管工事により施設して、その対地電圧を直流450V以下とすること。
（5）住宅以外の場所の屋内に施設する家庭用電気機械器具に電気を供給する屋内電路の対地電圧を、家庭用電気機械器具並びにこれに電気を供給する屋内配線及びこれに施設する配線器具に簡易接触防護措置を施す場合（取扱者以外の者が立ち入らない場所を除く。）、300V以下とすること。
答えは(2)：解釈143条に400Vという値はない
「400V」という値は、この条文のどこにも出てきません——それだけで(2)が切れます。
★143条に出てくる数値を一覧にする
| 場面 | 対地電圧の上限 |
| ★住宅の屋内電路（原則） | ★★150V以下 |
| ★2kW以上の機器（条件付き） | ★★300V以下 |
| ★同一建造物内の住宅以外の場所へ供給 | ★★300V以下 |
| ★住宅の太陽電池・蓄電池の負荷側 | ★★直流450V以下 |
| ★住宅以外の場所の家庭用電気機械器具 | ★★300V以下 |
150／300／直流450——この3つだけ——数値の種類が少ないので覚えやすいのです。
「400V」は他の条文にも見当たりません——存在しない数値を混ぜるという作り方です。
★なぜ直流450Vなのか
| 条文の言葉 | ダミー語 | 違い | |
| 直流450V以下 | ★★直流450V以下 | ★交流300V以下 | ★★直流は波高値がなく、危険度が相対的に低い |
| 太陽電池・蓄電池 | ★★太陽電池・蓄電池 | ★一般の屋内配線 | ★★直流を出す設備に固有の規定 |
交流は実効値の√2倍の瞬時値がかかります——直流にはその山がありません。
だから直流のほうが高い値まで認められます——低圧の上限も交流600V・直流750Vと差があります。
令和7年度下期 A問題9のV2H（199条の2）でも直流450Vが出てきました。直流の設備に共通する値です。
★太陽電池・蓄電池の項の条件
| 設備 | 条件 |
| ★太陽電池モジュール | ★★地絡遮断装置・ケーブル工事・接触防護措置 |
| ★蓄電池 | ★★個々の出力が10kW未満・地絡遮断装置・人が触れるおそれのない隠ぺい場所に合成樹脂管工事等 |
設問(3)(4)はこの条件をそのまま書いています——だから正しいのです。
蓄電池だけ「10kW未満」という出力の条件が付きます——V2Hの10kW未満と同じ値です。
住宅用蓄電池の普及に合わせて追加された規定です。
★「隠ぺい場所に金属管工事」の意味
住宅と店舗が同じ建物にある場合、店舗側は300Vまで使えます——住宅ではないから。
ただしその配線が住宅部分を通ることがあります——だから人が触れない隠ぺい場所に、管工事で施設するのです。
住宅の住人を守りつつ、店舗の利便も確保する——両立させる規定です。
住宅と住宅以外で制限が違う
| 場所 | 対地電圧の原則 | 理由 |
| ★住宅 | ★★150V以下 | ★★電気の知識がない人が日常的に触る |
| ★住宅以外 | ★★300V以下 | ★★管理者がいる |
住宅だけが厳しい——子どもも高齢者もいて、裸足で水回りを使うからです。
この対比が143条の骨格です。
家庭用電気機械器具の特則（設問(5)）
住宅以外の場所でも、家庭用の機器を使うことがあります——事務所の給湯室など。
その場合は簡易接触防護措置を施したうえで300V以下——設問(5)は条文どおりで正しいです。
「取扱者以外の者が立ち入らない場所を除く」という括弧書き——電気室等なら措置は不要です。
なぜ対地電圧で規定するのか
線間200Vでも対地電圧は100V
線間200Vなら対地電圧も200V
人が感電するときは、大地との間に電圧がかかります——だから対地電圧で規定するのです。
線間電圧が同じでも、接地方式で対地電圧は変わります——危険度を正しく表すのは対地電圧です。
同じ問題が2年で再出題されている
| 年度 | 問われ方 | 正解番号 |
| ★令和3年度 問8（本問） | ★★誤りを選ぶ（5選択肢） | ★★(2) |
| ★令和5年度上期 問9 | ★★同一の5選択肢 | ★★(2) |
2年で再出題、選択肢も正解番号も同じ——143条は超頻出条文です。
数値を1つ変えるだけで誤り選択肢が作れる——だから数値を正確に覚えます。
143条は5年度で問われている
| 年度 | 問われた部分 |
| ★平成18年度 問7 | ★★2kW・300V・開閉器・地絡 |
| ★平成25年度 問8 | ★★a〜gの7条件 |
| ★令和3年度 問8 | ★★数値の全体（本問） |
| ★令和5年度上期 問9 | ★★令和3年度と同一 |
1つの条文が繰り返し、違う角度で問われます——条文全体を押さえる必要があるのです。
住宅の電気設備で使われる電圧
| 方式 | 線間電圧 | 対地電圧 |
| ★単相2線式100V | ★★100V | ★★100V |
| ★単相3線式100/200V | ★★100V／200V | ★★100V |
| ★三相3線式200V（非接地） | ★★200V | ★★200V |
一般的な住宅は単相3線式なので、対地電圧は100Vです——200Vのエアコンでも原則の150V以下を満たします。
143条の例外規定が効くのは三相200V等の場合——線間電圧と対地電圧の違いが決め手です。
⏱️ 本番での進め方

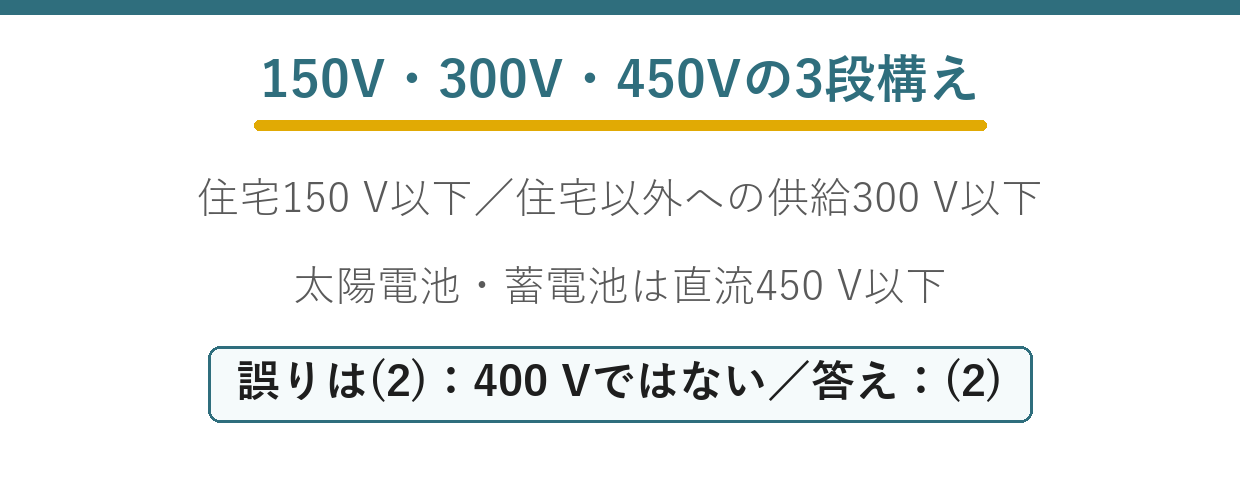

① 143条の数値は150V・300V・直流450Vの3つだけ。
② 「400V」は存在しない数値——それだけで切れる。
③ 太陽電池・蓄電池は直流450V以下。
④ 蓄電池には個々の出力10kW未満という条件が付く。
💡 覚え方
解釈143条の数値＝住宅の屋内電路は対地電圧150V以下。2kW以上の機器・同一建造物内の住宅以外への供給・住宅以外の家庭用電気機械器具は300V以下。住宅の太陽電池モジュール・蓄電池の負荷側は直流450V以下（蓄電池は個々の出力10kW未満）。★400Vという値は登場しない。
⚠️ よくある間違い
「400V」は解釈143条に存在しない数値——正しくは300V以下。150／300／直流450の3つだけと覚える。
まとめ
| (1)住宅の屋内電路 | 150V以下 → 正しい |
| (2)住宅以外へ供給 | 300V以下が正、400Vは誤り |
| (3)太陽電池モジュール | 直流450V以下 → 正しい |
| (4)蓄電池 | 直流450V以下 → 正しい |
| (5)住宅以外の家庭用機器 | 300V以下 → 正しい |
| 答え | (2) |
