今回は令和2年度 法規科目 A問題7、引込線まわりの用語の定義を問う空欄補充問題です。似た用語が3つ出てくるので、どこからどこまでを意識して整理しましょう。
範囲で覚えます。架空引込線＝電柱から需要場所の取付け点まで。引込線＝架空引込線＋造営物側面の電線で、引込口まで。連接引込線＝一需要場所の引込線から分岐して、支持物を経ないで他の需要場所の引込口まで。

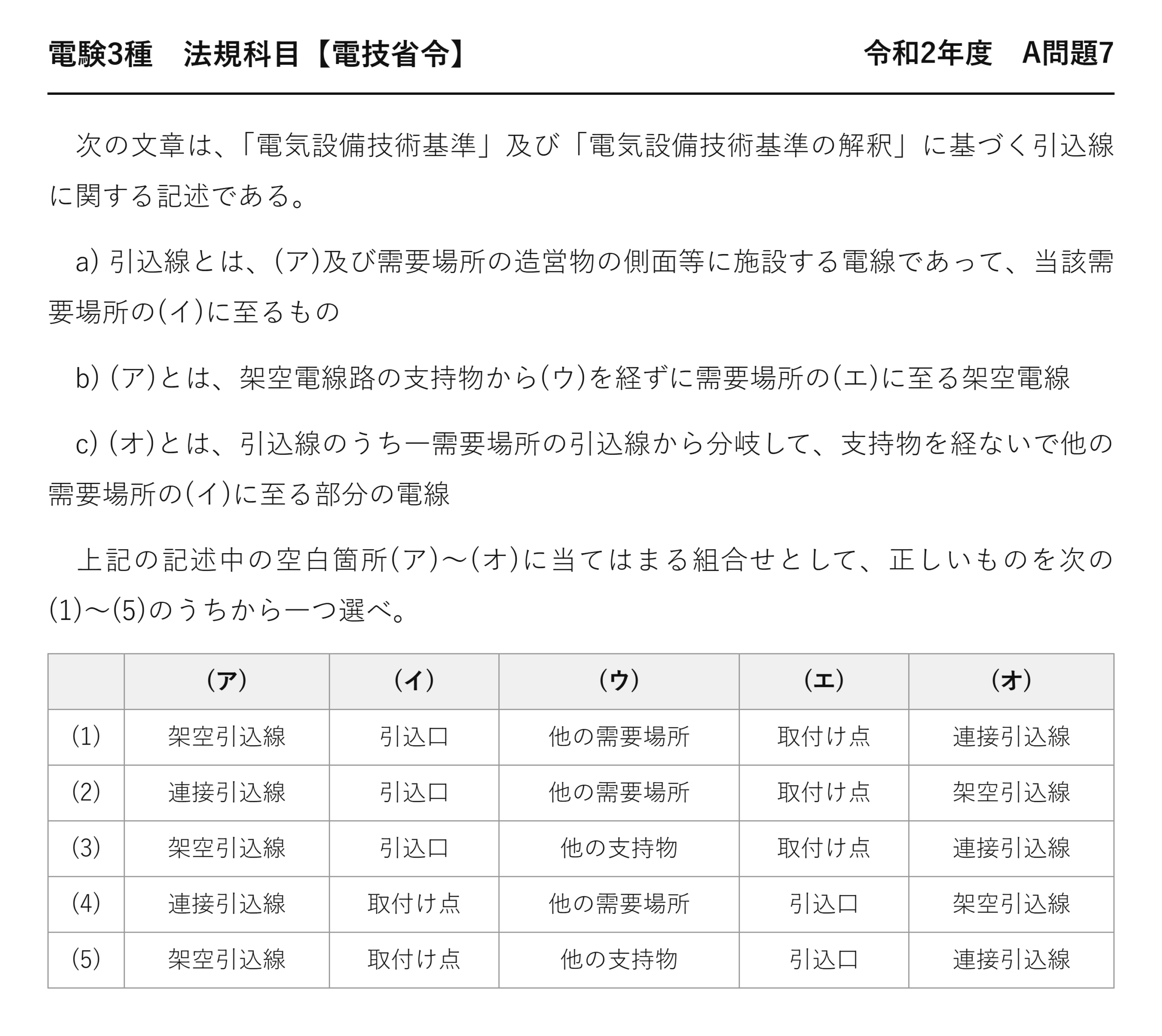

令和2年度 法規科目 A問題7：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
出典：一般財団法人 電気技術者試験センター「令和2年度 第三種電気主任技術者試験」法規科目 A問題7
電験3種 法規科目 【電技省令】 令和2年度 A問題7
次の文章は、「電気設備技術基準」及び「電気設備技術基準の解釈」に基づく引込線に関する記述である。
a) 引込線とは、(ア)及び需要場所の造営物の側面等に施設する電線であって、当該需要場所の(イ)に至るもの
b) (ア)とは、架空電線路の支持物から(ウ)を経ずに需要場所の(エ)に至る架空電線
c) (オ)とは、引込線のうち一需要場所の引込線から分岐して、支持物を経ないで他の需要場所の(イ)に至る部分の電線
上記の記述中の空白箇所(ア)〜(オ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
(ア) (イ) (ウ) (エ) (オ) (1) 架空引込線 引込口 他の需要場所 取付け点 連接引込線 (2) 連接引込線 引込口 他の需要場所 取付け点 架空引込線 (3) 架空引込線 引込口 他の支持物 取付け点 連接引込線 (4) 連接引込線 取付け点 他の需要場所 引込口 架空引込線 (5) 架空引込線 取付け点 他の支持物 引込口 連接引込線
答えは(3)：架空引込線・引込口・他の支持物・取付け点・連接引込線
(ア)は「架空引込線」・(イ)は「引込口」——引込線は架空引込線を含む、大きいほうの概念です。
(ウ)は「他の支持物」・(エ)は「取付け点」——途中に電柱を挟まないのが架空引込線の条件です。
(オ)は「連接引込線」——隣家へ渡す形の配線です。
★3つの用語を範囲で整理する
| 用語 | 始点 | 終点 |
| ★架空引込線 | ★★架空電線路の支持物 | ★★需要場所の取付け点 |
| ★引込線 | ★★架空電線路の支持物 | ★★需要場所の引込口 |
| ★連接引込線 | ★★一需要場所の引込線からの分岐点 | ★★他の需要場所の引込口 |
架空引込線は引込線の一部です——引込線＝架空引込線＋造営物側面の電線という関係です。
終点が取付け点か引込口かで区別します——ここが最大の分かれ目です。
★取付け点と引込口の違い
| 取付け点 | 引込口 | |
| ★場所 | ★★建物の外壁の碍子など | ★★屋内配線と接続される点 |
| ★イメージ | ★★電線が建物に留められる場所 | ★★壁を貫通して中に入る場所 |
| ★順序 | ★★外側 | ★★内側 |
取付け点（外壁）→引込口（貫通部）と、外から内へ進みます——この順番を押さえれば逆にしません。
一般家庭なら、電線が家の壁に留まっているところが取付け点——そこから壁の中へ入る穴が引込口です。
★「他の支持物を経ずに」の意味
架空引込線は、途中に電柱を挟まずに建物まで届く電線です。
途中にもう1本電柱が立てば、そこまでは架空電線路になります——引込線はその先だけです。
どこからが引込線かを決めるための条件——設備の区分が変わるので重要です。
連接引込線はどこで見られるか
路地の奥の家など、直接電柱から引けない場所で使われます——手前の家の引込線から分岐して隣家へ渡すのです。
「支持物を経ないで」が条件です——途中に電柱を立てるなら、それは別の引込線になります。
低圧でのみ認められ、高圧では認められません——解釈第117条の規定です。
引込線に関する数値
| 項目 | 低圧 | 高圧 |
| ★電線の太さ | ★★直径2.6mm以上（径間15m以下なら2.0mm） | ★★直径5mm以上 |
| ★道路横断 | ★★路面上5m以上 | ★★路面上6m以上 |
| ★その他 | ★★地表上4m以上 | ★★地表上3.5m以上 |
引込線の高さと太さは、法規の頻出数値です——解釈第116条・117条にあります。
高圧引込線には「下方に危険である旨の表示」も必要です。
用語の定義がなぜ大切か
| 条文の言葉 | ダミー語 | 違い | |
| 取付け点 | ★★取付け点 | ★引込口 | ★★取付け点は外壁、引込口は貫通部 |
| 架空引込線 | ★★架空引込線 | ★連接引込線 | ★★電柱から直接来るのが架空引込線 |
| 他の支持物 | ★★他の支持物 | ★他の需要場所 | ★★途中に電柱を挟まないこと |
用語が曖昧だと、どの規定が適用されるか判断できません——引込線か電線路かで、要求される高さが変わるのです。
だから解釈の第1条に、用語の定義がまとめて置かれています。
解釈第1条には他の定義もある
| 用語 | 定義の要点 |
| ★電気使用場所 | ★★電気を使用するための電気設備を施設した場所 |
| ★需要場所 | ★★電気使用場所を含む一の構内 |
| ★造営物 | ★★工作物のうち土地に定着し、屋根及び柱等を有するもの |
電気使用場所⊂需要場所、造営物⊂工作物という包含関係があります——平成29年度A問題6で問われた論点です。
定義の条文は地味ですが、他の条文を読む土台になります。
引込線の高さが決まる理由
| 場所 | 低圧の高さ | 理由 |
| ★道路横断 | ★★路面上5m以上 | ★★大型車が通る |
| ★鉄道横断 | ★★軌条面上5.5m以上 | ★★列車が通る |
| ★その他 | ★★地表上4m以上 | ★★人が触れない高さ |
下を何が通るかで、必要な高さが決まります——理由から考えれば数字も覚えやすいでしょう。
技術上やむを得ない場合は、2.5mまで下げられる例外もあります——交通に支障がないことが条件です。
引込線と電線路の違い
| 引込線 | 電線路 | |
| ★範囲 | ★★支持物から需要場所の引込口まで | ★★発電所・変電所・需要設備の間 |
| ★管理者 | ★★一般送配電事業者 | ★★同左 |
| ★規定 | ★★解釈116・117条 | ★★解釈68条ほか |
引込線は、電線路の末端から分かれる部分です——だから別の条文で規定されています。
用語の範囲が分かると、どの条文を見ればよいか判断できます。
責任分界点との関係
需要家と電力会社の責任の境目を、責任分界点といいます——高圧受電なら区分開閉器（PAS）の電源側が一般的です。
引込線の定義とは別の概念ですが、実務では密接に関わります——どこまでが誰の設備かを決めるからです。
波及事故を起こすと、この境目より外に影響が及びます——だから区分開閉器の保守が重要なのです。
用語の定義は、解釈第1条にまとまって置かれています——一度まとめて目を通しておく価値があります。
⏱️ 本番での進め方
① 終点が取付け点か引込口かで用語を区別する。
② 取付け点（外壁）→引込口（貫通部）の順に内側へ進む。
③ (ウ)は「他の支持物」——途中に電柱を挟まないこと。
④ 連接引込線は分岐して隣家へ、支持物を経ない。
出題履歴——定義は繰り返し問われる
| 年度 | 問われ方 |
| ★平成29年度 問6 | ★★用語の定義（需要場所ほか） |
| ★令和2年度 問7 | ★★引込線の定義（本問） |
引込線は、電気が家に届く最後の区間です——身近な設備なので、実物を思い浮かべると覚えやすいでしょう。
次に自宅の引込線を見上げてみてください——取付け点と引込口が見分けられるはずです。
💡 覚え方
架空引込線＝支持物から他の支持物を経ずに需要場所の取付け点まで。引込線＝架空引込線＋造営物側面等の電線で引込口まで。連接引込線＝一需要場所の引込線から分岐し支持物を経ないで他の需要場所の引込口まで。
⚠️ よくある間違い
取付け点（外壁）と引込口（屋内への入口）を逆にしない。(ウ)は「他の需要場所」ではなく他の支持物。連接引込線は低圧のみ（高圧では認められない）。
まとめ
| (ア) | 架空引込線 |
| (イ) | 引込口 |
| (ウ) | 他の支持物 |
| (エ) | 取付け点 |
| (オ) | 連接引込線 |
| 答え | (3) |
