電験3種法規科目電気施設管理平成27年度 B問題11 支線の強さと電線のたるみ！27.6kNと0.28m

今回は平成27年度法規科目 B問題11、支線に要求される引張強さと延長した電線の弛度（たるみ）を求める問題です。支線計算と弛度公式の両方を使う総合問題です。

使う式は2つ。支線張力＝電線水平張力×(支線長/水平距離)（取付高さが同じ場合）、弛度D＝WS²/(8T)（W：合成荷重、S：径間、T：許容張力）。それぞれ安全率を掛けて求めます。

平成27年度法規科目 B問題11：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

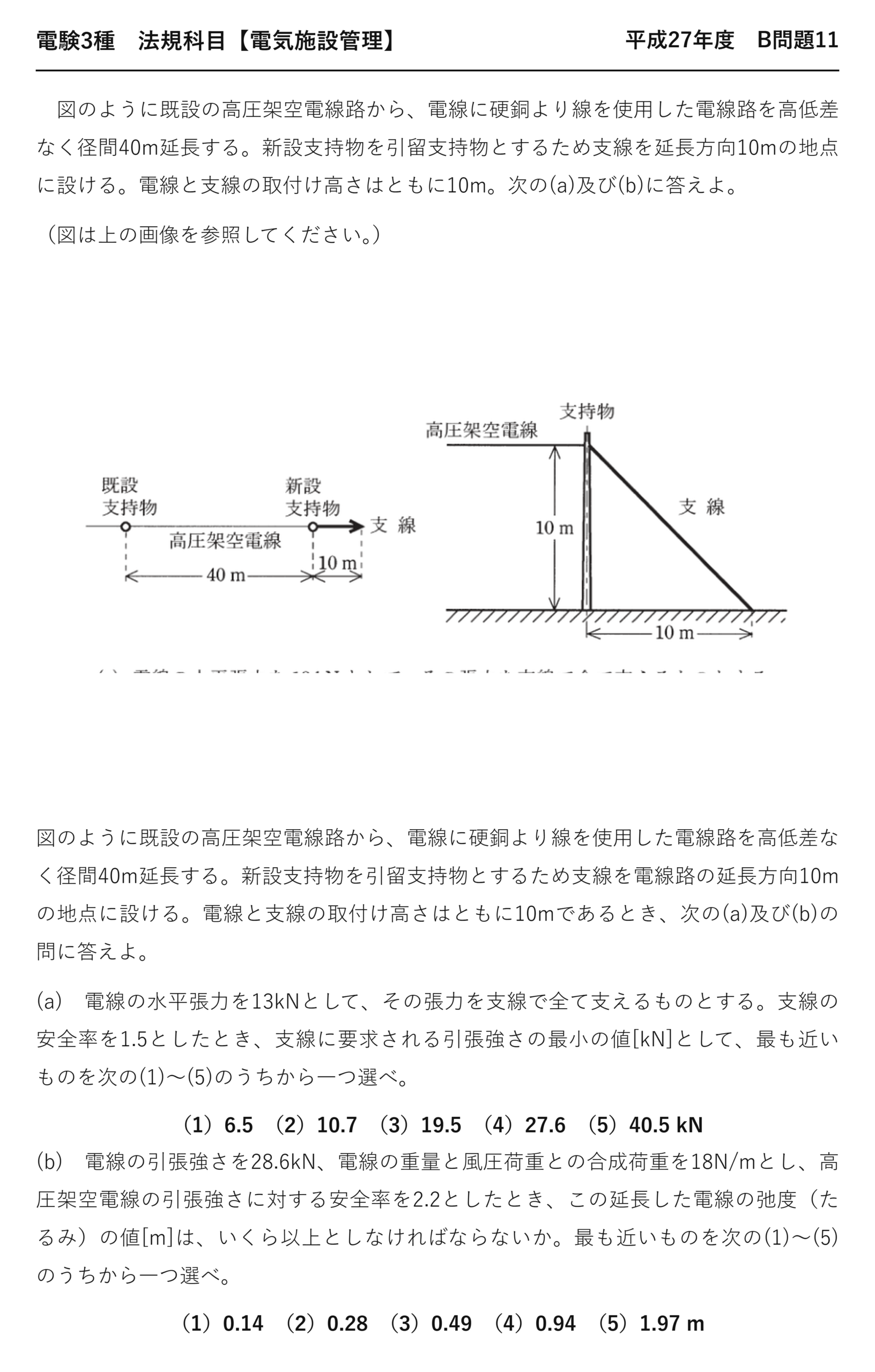

電験3種法規科目配電平成27年度 B問題11 問題文 — 平成27年度法規科目 B問題11 問題文

出典：一般財団法人電気技術者試験センター「平成27年度第三種電気主任技術者試験」法規科目 B問題11

電験3種法規科目【電気施設管理】平成27年度 B問題11

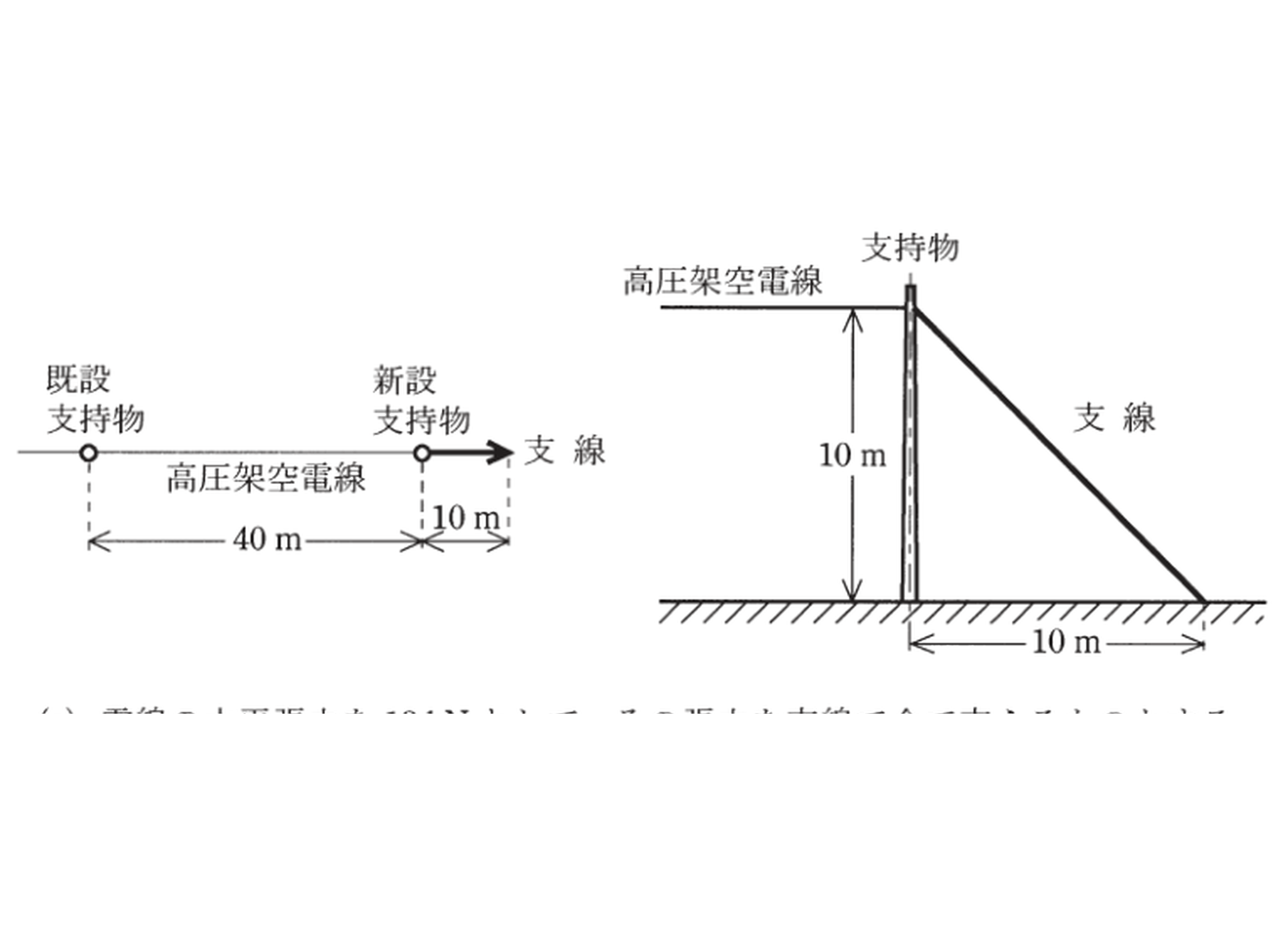

　図のように既設の高圧架空電線路から、電線に硬銅より線を使用した電線路を高低差なく径間40m延長する。新設支持物を引留支持物とするため支線を延長方向10mの地点に設ける。電線と支線の取付け高さはともに10m。次の(a)及び(b)に答えよ。

（図は上の画像を参照してください。）

図のように既設の高圧架空電線路から、電線に硬銅より線を使用した電線路を高低差なく径間40m延長する。新設支持物を引留支持物とするため支線を電線路の延長方向10mの地点に設ける。電線と支線の取付け高さはともに10mであるとき、次の(a)及び(b)の問に答えよ。

(a)　電線の水平張力を13kNとして、その張力を支線で全て支えるものとする。支線の安全率を1.5としたとき、支線に要求される引張強さの最小の値[kN]として、最も近いものを次の(1)〜(5)のうちから一つ選べ。

（1）6.5　（2）10.7　（3）19.5　（4）27.6　（5）40.5 kN

(b)　電線の引張強さを28.6kN、電線の重量と風圧荷重との合成荷重を18N/mとし、高圧架空電線の引張強さに対する安全率を2.2としたとき、この延長した電線の弛度（たるみ）の値[m]は、いくら以上としなければならないか。最も近いものを次の(1)〜(5)のうちから一つ選べ。

（1）0.14　（2）0.28　（3）0.49　（4）0.94　（5）1.97 m

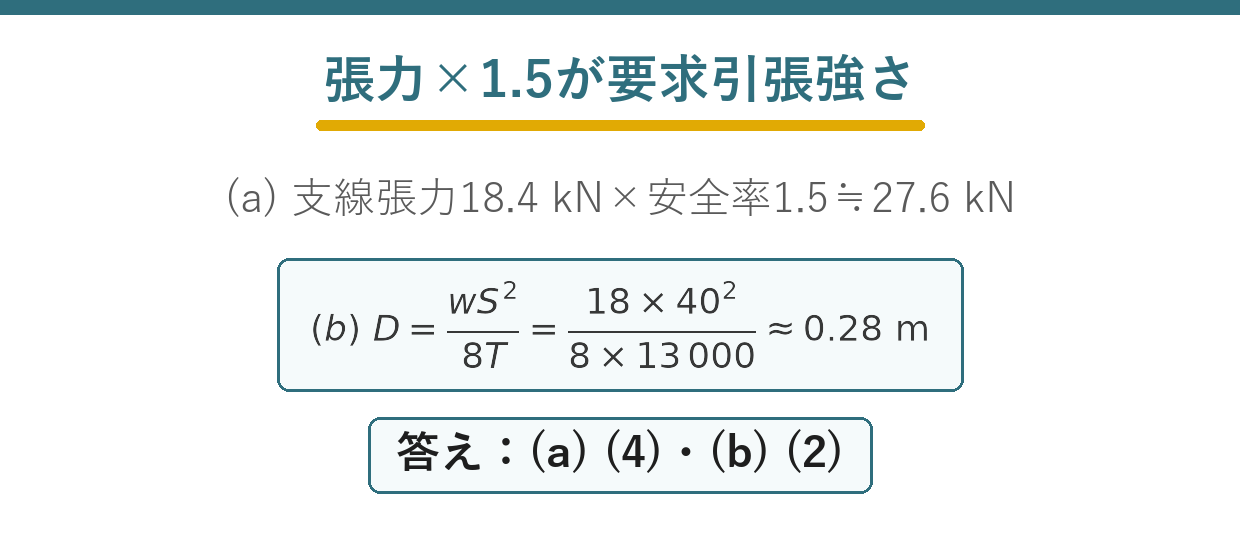

答え(a)1.5×18.4≒27.6kN ＝ (4)／(b)D≒0.28m以上＝ (2)

答えは(a)27.6kN・(b)0.28m

支線の引張強さと電線の弛度

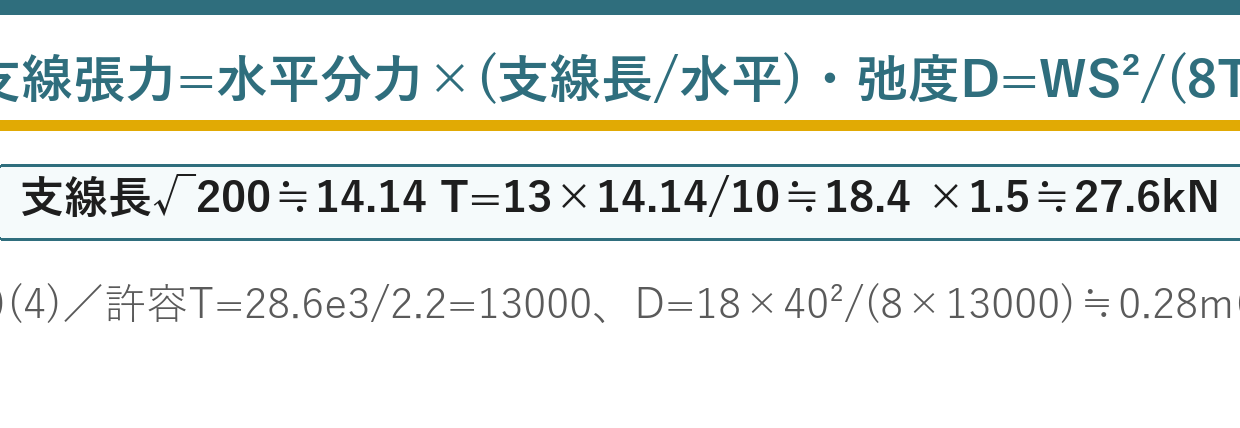

★取付高さが同じなら支線の水平分力＝電線の水平張力／★支線張力＝水平張力 × (支線長/水平距離)／★要求される引張強さ＝支線張力 × 安全率／★許容引張荷重 T ＝引張強さ ÷ 安全率、弛度 D ＝ WS²/(8T)——弛度は「いくら以上」という下限で問われる。

★支線は「掛ける」、電線は「割る」——安全率の向きが逆です。

令和3年度 B問題11が支線の基本形です。本問は弛度も加わる総合問題。

★★(a)支線の引張強さ

$$L_s = \sqrt{10^2 + 10^2} = \sqrt{200} \approx 14.14\,\mathrm{[m]}$$

支線長（高さ10m、水平距離10m）
45度の直角二等辺三角形

$$T_s = 13 \times \dfrac{14.14}{10} \approx 18.4\,\mathrm{[kN]}$$

支線張力（取付高さが同じなので水平分力＝13kN）

$$T_{\text{要求}} = 18.4 \times 1.5 \approx 27.6\,\mathrm{[kN]}$$

★安全率を掛ける
(a)の答え

高さ10m・水平10mなので45度——支線長は√2倍の14.14m。

13kNの水平力を支えるのに18.4kNの張力が必要——√2倍です。

安全率は「掛ける」——必要な強さを求めるからです。

★★(b)弛度は「いくら以上」

$$T = \dfrac{28.6}{2.2} = 13\,\mathrm{[kN]}$$

★許容引張荷重＝引張強さ÷安全率
こちらは「割る」

$$D = \dfrac{W S^2}{8T} = \dfrac{18 \times 40^2}{8 \times 13\times 10^3}$$

弛度の公式
W＝18N/m、S＝40m

$$D = \dfrac{28800}{104000} \approx 0.277 \approx 0.28\,\mathrm{[m]}$$

計算結果
(b)の答え

張力を13kN以下にするには、弛度を0.28m以上にする必要があります——だから「以上」。

弛度と張力は反比例——たるませるほど張力が下がるのです。

問題文の「いくら以上としなければならないか」に対応しています。

★★安全率の向きが逆に見える理由

	条文の言葉	ダミー語	違い
支線（掛ける）	★★支線（掛ける）	★電線（割る）	★★張力から必要な強さを求める／強さから許容張力を求める
T_要求＝T_s×安全率	★★T_要求＝T_s×安全率	★T＝引張強さ÷安全率	★★求めるものが違う

安全率の定義は「引張強さ÷実際の張力」で共通です。

支線は「この張力に耐える素線を選ぶ」ので掛ける——強さを求める。

電線は「この強さの電線をどこまで張れるか」なので割る——張力を求める。

定義に立ち返れば混乱しません。

★1問で2つの安全率

対象	安全率	使い方
★支線	★★1.5	★★支線張力×1.5＝必要な強さ
★電線（硬銅より線）	★★2.2	★★引張強さ÷2.2＝許容張力

1つの問題に2つの安全率が出てきます——混同しやすい。

硬銅より線の2.2は解釈66条の値——問題文でも与えられます。

どちらの対象の話かを確認してから使うのです。

★45度の支線は効率がよいか

水平距離	支線長	必要な張力（13kNを支える）
★5m	★★11.2m	★★29.1kN
★10m（本問）	★★14.14m	★★18.4kN
★15m	★★18.0m	★★15.6kN

水平距離が長いほど必要な張力は小さくなります——効率がよい。

ただし用地が必要——現場では制約があります。

45度は用地と効率のバランスがとれた角度です。

弛度が小さいことの意味

本問の弛度0.28mは径間40mに対して非常に小さい値です——0.7％。

径間が短いので、あまりたるまなくても張力が過大にならないのです。

D＝WS²/(8T)で、Sが小さければDも小さい——2乗で効く。

引留支持物に支線が要る理由

電線路の末端では、片側にしか電線がありません——張力が釣り合わない。

だから支線で反対向きに支える必要があります——本問の場面。

直線部分の途中なら両側の張力が釣り合うので不要です。

計算の手順をまとめる

手順	やること	安全率
★①	★★取付高さが同じか確認	★★—
★②	★★支線長を三平方で求める	★★—
★③	★★支線張力＝水平力×(支線長/水平距離)	★★—
★④	★★×安全率＝必要な引張強さ	★★★掛ける
★⑤	★★電線の許容張力＝引張強さ÷安全率	★★★割る
★⑥	★★D＝WS²/(8T)	★★—

④と⑤で安全率の使い方が逆になる——ここが本問の急所です。

解釈66条の安全率

電線の種類	安全率
★硬銅線・耐熱銅合金線	★★2.2以上
★その他（ACSR等）	★★2.5以上

本問は硬銅より線なので2.2——問題文でも与えられています。

硬銅線のほうが小さいのは、材料特性が安定しているからです。

支線の安全率2.5（解釈61条）とは別の数値——混同しないことです。

弛度を確保する意味

観点	内容
★張力の抑制	★★たるませるほど張力が下がり断線を防げる
★温度変化への余裕	★★冬に縮んでも張力が過大にならない
★風による振動	★★適度な弛度は振動を吸収する

ぴんと張るほうがよさそうに見えますが、逆に危険です——張力が過大になる。

だから「弛度は◯m以上」という下限が定まるのです。

ただし大きすぎると地表上の高さが不足します——上限も存在するのです。

⏱️ 本番での進め方
① 取付高さが同じなら水平分力＝電線の水平張力。
② 支線は安全率を掛ける（必要な強さを求める）。
③ 電線は安全率で割る（許容張力を求める）。
④ 弛度は「いくら以上」——たるませて張力を下げる。

💡 覚え方
支線と弛度の総合問題＝①取付高さが同じなら支線の水平分力＝電線の水平張力 ②支線張力＝水平力×(支線長/水平距離) ③要求される引張強さ＝支線張力×安全率（掛ける）④電線の許容引張荷重＝引張強さ÷安全率（割る）⑤弛度D＝WS²/(8T)——張力を許容値以下にするため「いくら以上」となる。

⚠️ よくある間違い
支線は掛ける、電線は割る——安全率の使い方が逆。弛度は「以上」——たるませるほど張力が下がるから。

まとめ

支線長	√(10²+10²)＝√200≒14.14 m
支線張力	13×14.14/10≒18.4 kN
(a)要求引張強さ	1.5×18.4≒27.6 kN →(4)
許容張力T	28.6e3/2.2＝13000 N
弛度D	18×40²/(8×13000)≒0.277 m
(b)	0.28 m以上 →(2)
