電気関係報告規則8【電験3種 法規】中性点直接接地式電路の変圧器は絶縁油の流出防止！平成21年度 A問題4 完全解説

今回は平成21年度 法規科目 A問題4、絶縁油の流出防止と、それが漏れてしまったときの届出を組み合わせた空欄補充問題です。電技と報告規則をまたぐ問題です。

キーワードは中性点直接接地式電路。この電路に接続する変圧器は地絡電流が大きく、事故時に絶縁油が噴出・流出するおそれがあるため、構外への流出と地下への浸透を防止する措置（防油堤など）が義務づけられています。

出題のポイント

平成21年度 法規科目 A問題4：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

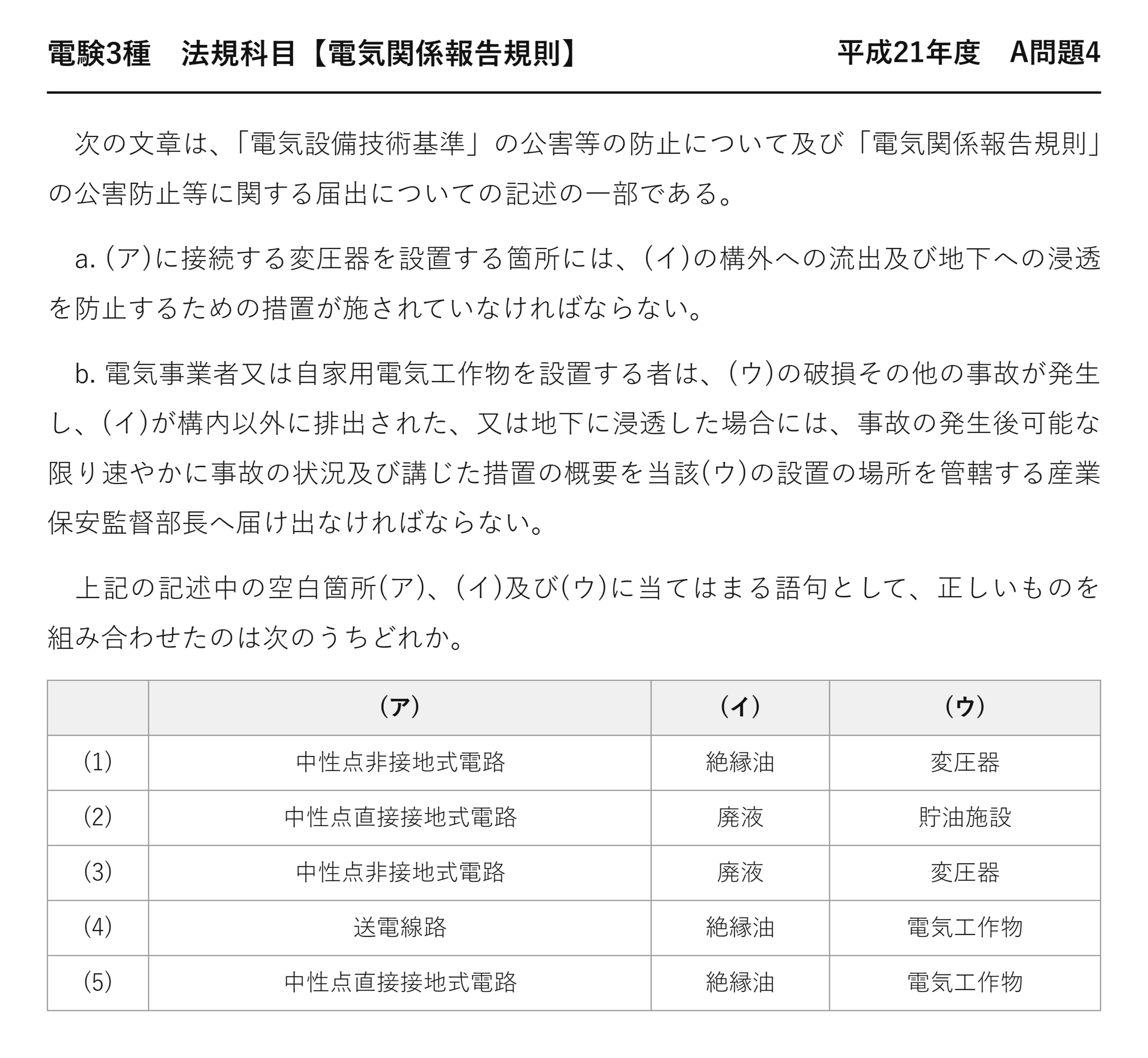

電験3種 法規科目 【電気関係報告規則】 平成21年度 A問題4

　次の文章は、「電気設備技術基準」の公害等の防止について及び「電気関係報告規則」の公害防止等に関する届出についての記述の一部である。

　a. (ア)に接続する変圧器を設置する箇所には、(イ)の構外への流出及び地下への浸透を防止するための措置が施されていなければならない。

　b. 電気事業者又は自家用電気工作物を設置する者は、(ウ)の破損その他の事故が発生し、(イ)が構内以外に排出された、又は地下に浸透した場合には、事故の発生後可能な限り速やかに事故の状況及び講じた措置の概要を当該(ウ)の設置の場所を管轄する産業保安監督部長へ届け出なければならない。

　上記の記述中の空白箇所(ア)、(イ)及び(ウ)に当てはまる語句として、正しいものを組み合わせたのは次のうちどれか。

	(ア)	(イ)	(ウ)
(1)	中性点非接地式電路	絶縁油	変圧器
(2)	中性点直接接地式電路	廃液	貯油施設
(3)	中性点非接地式電路	廃液	変圧器
(4)	送電線路	絶縁油	電気工作物
(5)	中性点直接接地式電路	絶縁油	電気工作物

ポイント解説：中性点直接接地式電路だから絶縁油対策が要る

(ア)中性点直接接地式電路：電気設備技術基準第19条は「中性点直接接地式電路に接続する変圧器を設置する箇所には、絶縁油の構外への流出及び地下への浸透を防止するための措置が施されていなければならない」と定めています。中性点を直接接地すると地絡時に大電流が流れ、変圧器が破損して絶縁油が噴出する危険が高くなるため、防油堤・油だめといった措置が求められるわけです。中性点非接地式では地絡電流が小さいので、この規定の対象になりません。

(イ)絶縁油：守るべき対象は絶縁油です。変圧器の絶縁油が土壌や河川に流れ出せば深刻な環境汚染になります。「廃液」は電気設備技術基準の用語ではありません。電気事業法第1条の目的に「環境の保全」が掲げられているからこそ、こうした公害防止規定が置かれている——という理解でつながります。

(ウ)電気工作物：届出の起点は「電気工作物の破損その他の事故」。変圧器に限らず電気工作物一般が対象なので、「変圧器」「貯油施設」と狭めるのは誤りです。届出は事故の発生後可能な限り速やかに、事故の状況と講じた措置の概要を所轄産業保安監督部長へ。よって(5)。

問題の解説

STEP1　(ア)

絶縁油対策が要るのは中性点直接接地式電路に接続する変圧器。

STEP2　(イ)

守る対象は絶縁油（廃液ではない）。

STEP3　(ウ)

届出の起点は電気工作物の破損その他の事故→(5)。

答え：(5)

まとめ

(ア)	中性点直接接地式電路
(イ)	絶縁油
(ウ)	電気工作物
措置	構外への流出・地下への浸透の防止
届出時期	事故の発生後可能な限り速やかに
答え	(5)
