今回は令和4年度下期 電力科目 A問題14、絶縁油の性質の空欄補充問題です。変圧器やOFケーブルに使われる絶縁油の絶縁性能・誘電正接・種類が問われます。
4つの空欄：絶縁破壊電圧は空気より高く、誘電正接（tanδ）が小さい絶縁油で発熱（誘電体損）を抑制。古くから鉱油が一般的、より低損失・高信頼性が必要な場合は合成油を採用します。
出題のポイント
令和4年度下期 電力科目 A問題14：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。

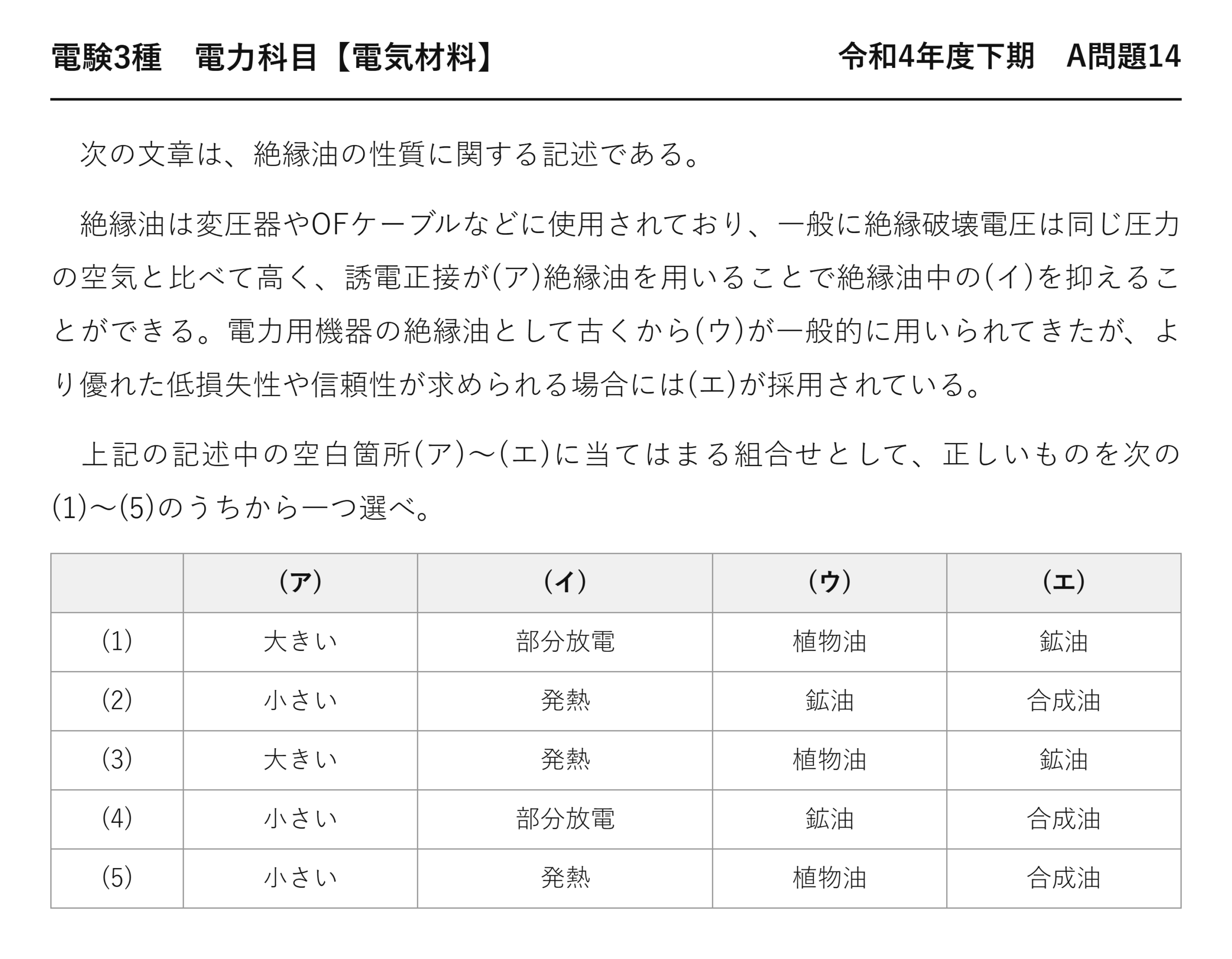

電験3種 電力科目 【電気材料】 令和4年度下期 A問題14
次の文章は、絶縁油の性質に関する記述である。
絶縁油は変圧器やOFケーブルなどに使用されており、一般に絶縁破壊電圧は同じ圧力の空気と比べて高く、誘電正接が(ア)絶縁油を用いることで絶縁油中の(イ)を抑えることができる。電力用機器の絶縁油として古くから(ウ)が一般的に用いられてきたが、より優れた低損失性や信頼性が求められる場合には(エ)が採用されている。
上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
(ア) (イ) (ウ) (エ) (1) 大きい 部分放電 植物油 鉱油 (2) 小さい 発熱 鉱油 合成油 (3) 大きい 発熱 植物油 鉱油 (4) 小さい 部分放電 鉱油 合成油 (5) 小さい 発熱 植物油 合成油

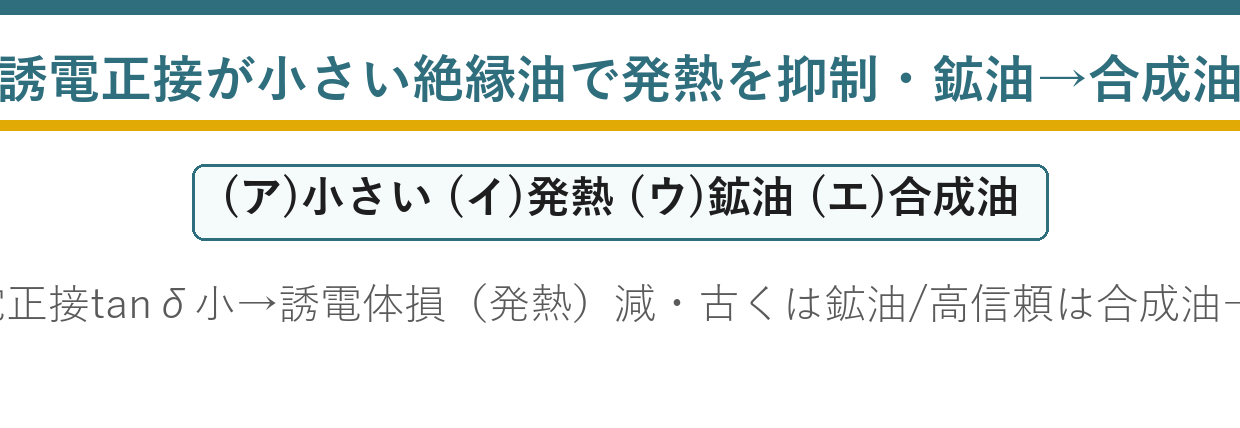

ポイント解説：誘電正接が小さい絶縁油で発熱を抑制・鉱油→合成油

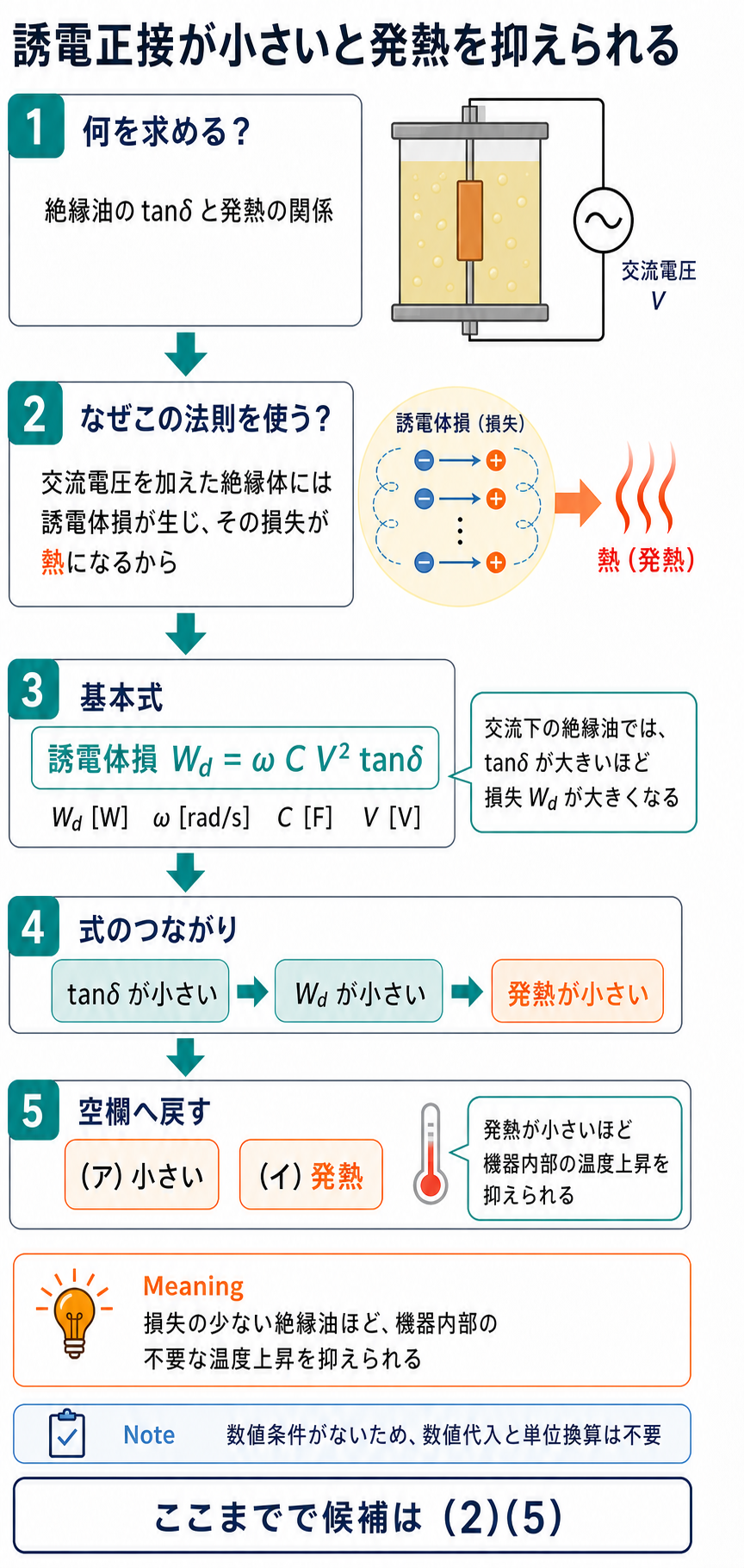

(ア)小さい・(イ)発熱：絶縁油の誘電正接（tanδ）が小さいほど誘電体損が小さく、発熱を抑えられる。誘電体損 Wd＝ωCV²tanδ なので、tanδが小さいと損失（発熱）が減る。「部分放電」ではなく発熱（誘電体損）。

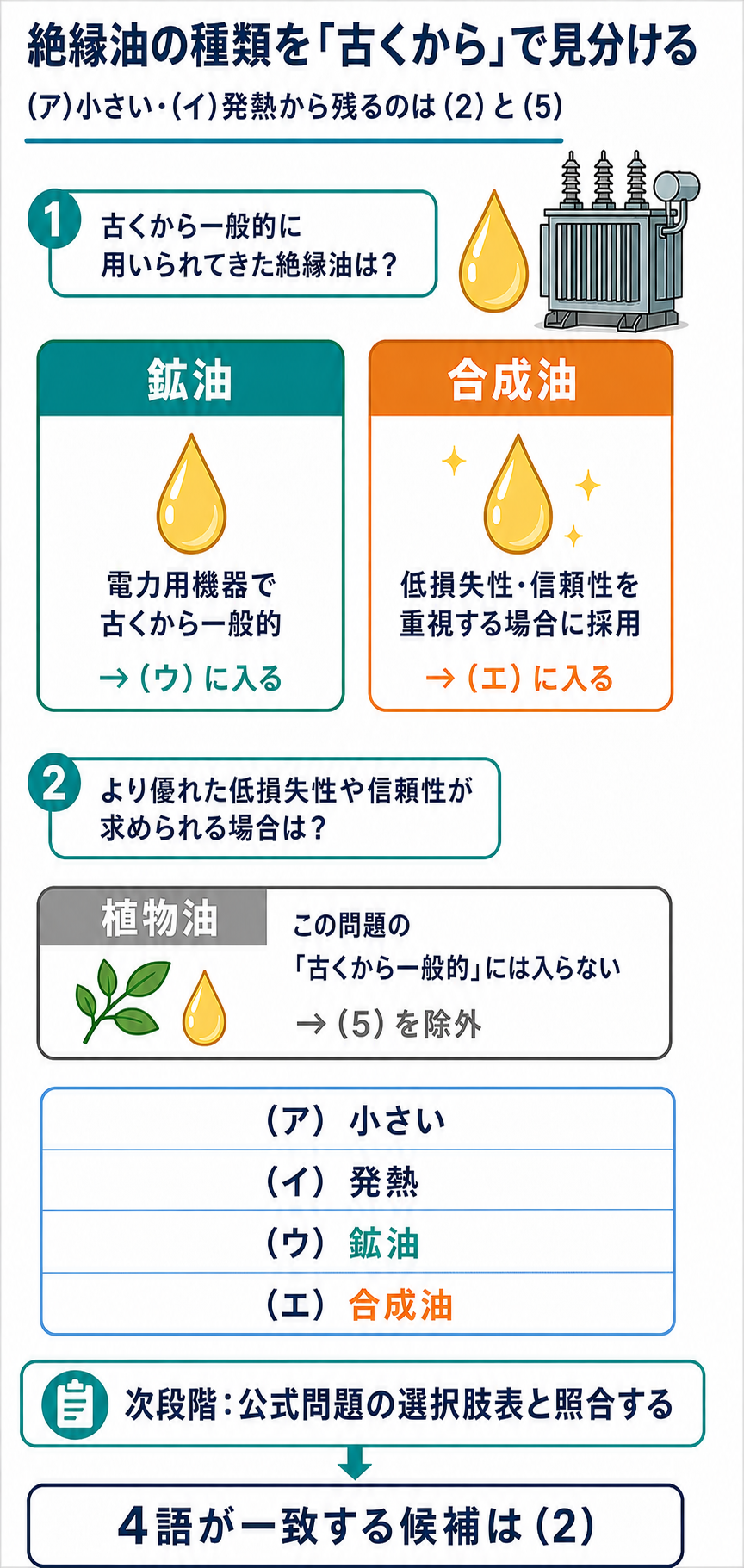

(ウ)鉱油：電力用機器の絶縁油として古くから一般的なのは鉱油（鉱物油）。石油系で安価・入手容易。「植物油」ではない（植物油は近年の環境配慮型）。

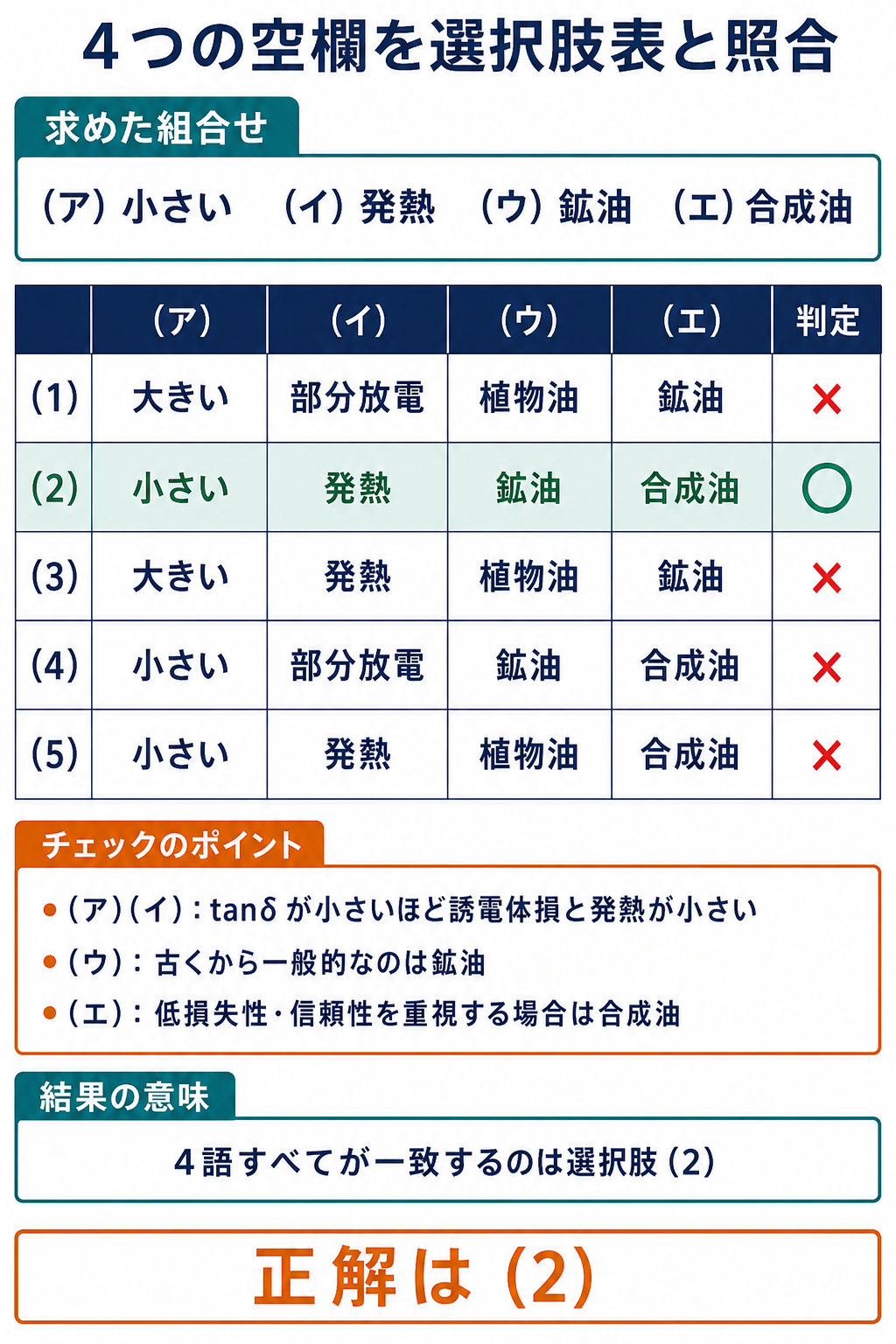

(エ)合成油：より優れた低損失性・信頼性が求められる場合は合成油を採用する。よって(ア)小さい・(イ)発熱・(ウ)鉱油・(エ)合成油＝(2)。
問題の解説
STEP1 (ア)(イ)
誘電正接が小さい→誘電体損（発熱）を抑制。
STEP2 (ウ)
古くから一般的なのは鉱油。
STEP3 (エ)
低損失・高信頼性なら合成油→(2)。
答え：(2)
💡 覚え方
絶縁油：絶縁破壊電圧は空気より高い／誘電正接（tanδ）が小さいほど誘電体損（発熱）を抑制。古くから鉱油、低損失・高信頼性なら合成油。誘電体損 Wd＝ωCV²tanδ。
⚠️ よくある間違い
(ア)を「大きい」としない——誘電正接が小さいほど損失が減る。(イ)は部分放電でなく発熱（誘電体損）。(ウ)は植物油でなく古くから鉱油（植物油は環境配慮型で新しい）。
まとめ
| (ア) | 小さい（誘電正接） |
| (イ) | 発熱（誘電体損） |
| (ウ) | 鉱油（古くから一般的） |
| (エ) | 合成油（低損失・高信頼性） |
| 答え | (2) |
