配電19【電験3種 電力】単相3線式で接地するのは中性線！「両端の電圧線の一方」は誤り 令和元年度 A問題12 完全解説

今回は令和元年度 電力科目 A問題12、配電線路に用いられる電気方式の誤り選択問題です。単相2線式・単相3線式・三相3線式・三相4線式の接地や結線が総ざらいで問われます。

決め手は単相3線式の接地箇所。単相3線式で接地するのは中点から引き出した中性線です。「両端から引き出した線（電圧線）の一方を接地する」という記述は接地箇所を取り違えた誤りです。

出題のポイント

令和元年度 電力科目 A問題12：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

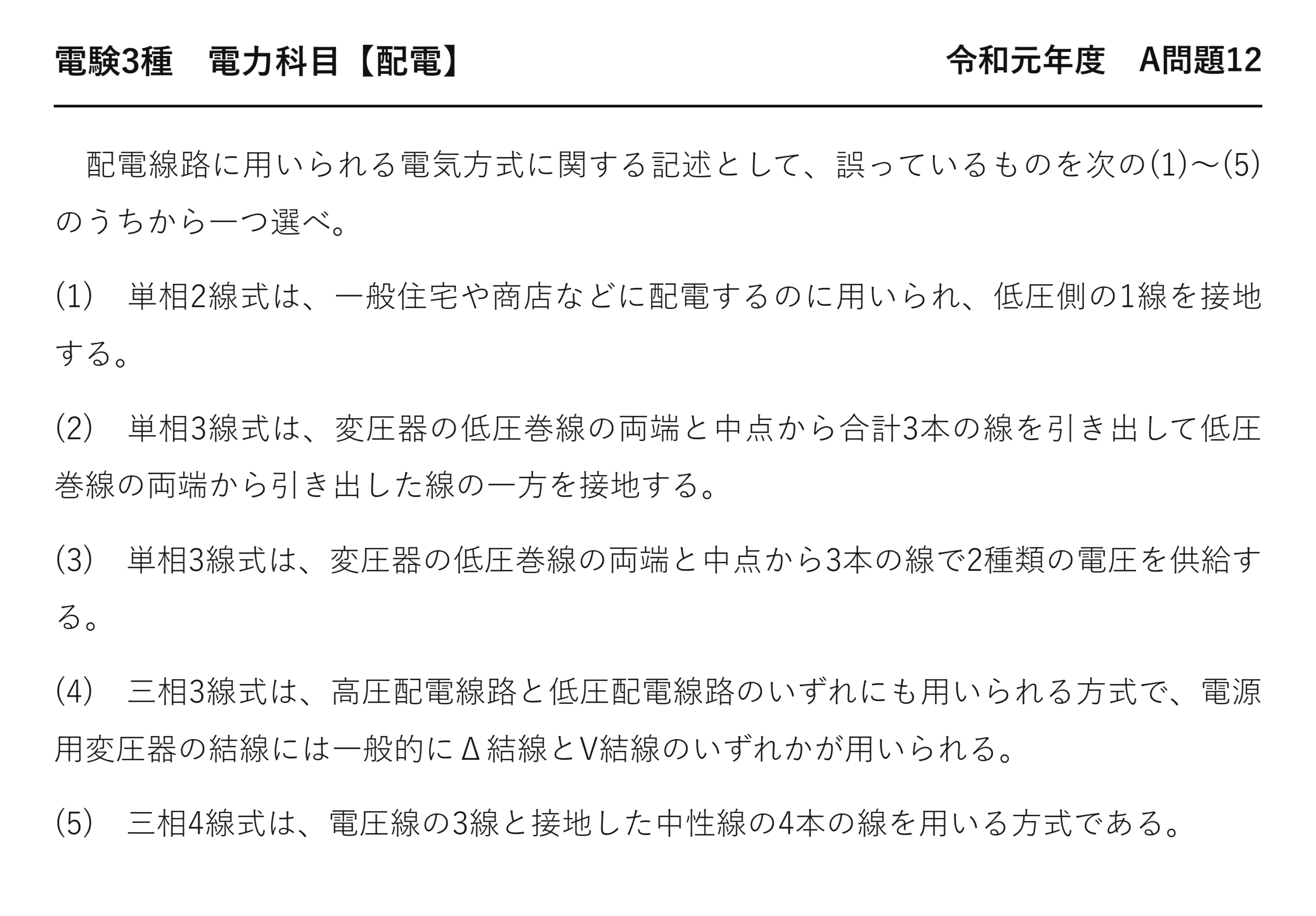

電験3種 電力科目 【配電】 令和元年度 A問題12

　配電線路に用いられる電気方式に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

(1)　単相2線式は、一般住宅や商店などに配電するのに用いられ、低圧側の1線を接地する。

(2)　単相3線式は、変圧器の低圧巻線の両端と中点から合計3本の線を引き出して低圧巻線の両端から引き出した線の一方を接地する。

(3)　単相3線式は、変圧器の低圧巻線の両端と中点から3本の線で2種類の電圧を供給する。

(4)　三相3線式は、高圧配電線路と低圧配電線路のいずれにも用いられる方式で、電源用変圧器の結線には一般的にΔ結線とV結線のいずれかが用いられる。

(5)　三相4線式は、電圧線の3線と接地した中性線の4本の線を用いる方式である。

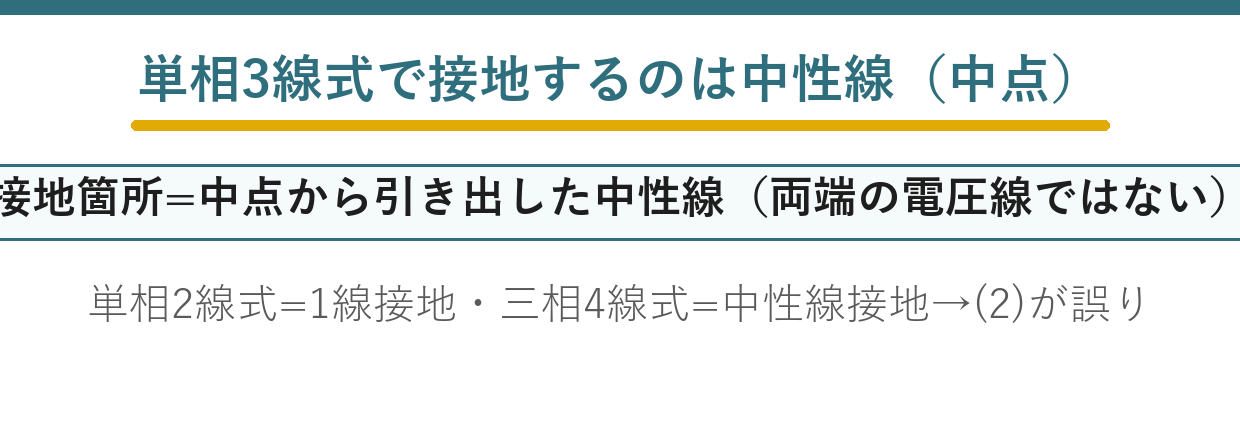

ポイント解説：単相3線式で接地するのは中性線（中点）——「両端の電圧線の一方」は誤り

(2)が誤り：単相3線式は変圧器の低圧巻線の両端と中点から合計3本を引き出す——ここまでは正しい。しかし接地するのは中点から引き出した中性線であって、「両端から引き出した線（＝電圧線）の一方」ではない。中性線を接地することで、対地電圧を100Vに抑え、混触時の安全を確保する。

単相方式（(1)(3)は正しい）：(1)単相2線式は一般住宅・商店向けで低圧側の1線を接地（100V配電）。(3)単相3線式は両端と中点の3本で100Vと200Vの2種類の電圧を供給（電圧線間200V・電圧線と中性線間100V）——正しい。

三相方式（(4)(5)は正しい）：(4)三相3線式は高圧・低圧いずれにも用い、電源用変圧器はΔ結線かV結線（配電17）。(5)三相4線式は電圧線3線＋接地した中性線の4線で、電灯と動力を同時供給——正しい。よって(2)が誤り。

問題の解説

STEP1　単相方式

単相2線式は1線接地(1)・単相3線式は2電圧供給(3)——正しい。

STEP2　三相方式

三相3線式はΔ/V結線(4)・三相4線式は3電圧線+中性線(5)——正しい。

STEP3　(2)を判定

単相3線式で接地するのは中性線（中点）→「両端の一方」は誤り。

答え：(2)

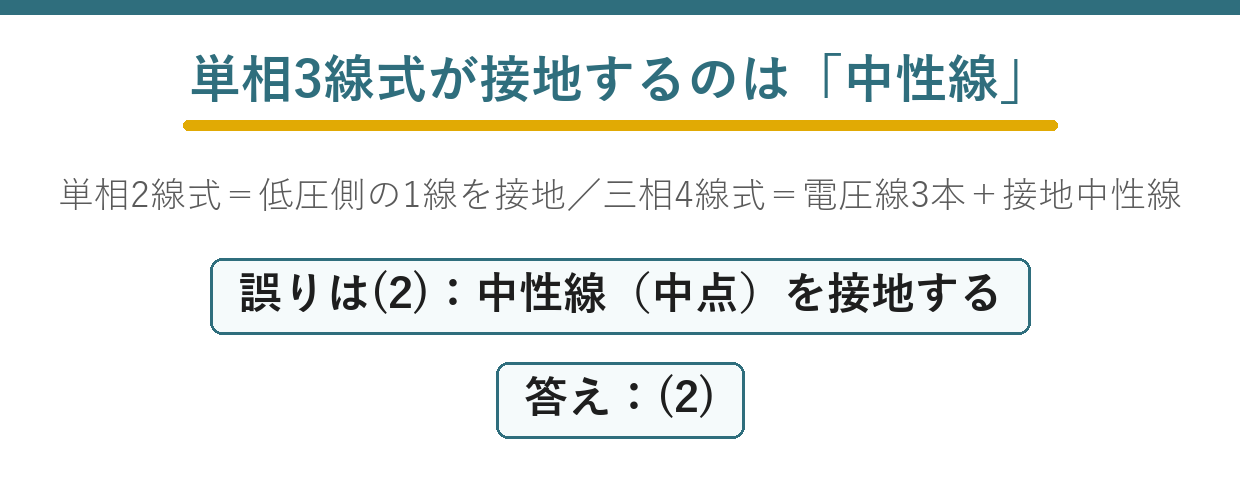

まとめ

誤り	(2) 単相3線式は中性線（中点）を接地
単相2線式	低圧側の1線を接地(1)
単相3線式	3本で100/200Vの2種類(3)
三相3線式	Δ結線・V結線(4)
三相4線式	電圧線3線+接地中性線(5)
答え	(2)
