今回は平成30年度 電力科目 A問題11、地中送電線路の各種電力ケーブルの誤り選択問題です。OF・POF・CV・CVTの4種が登場し、令和7年度上期A問題10（地中送電2）の兄弟問題にあたります。
OFケーブルの生命線は油通路：絶縁油を給油設備で大気圧以上に加圧し、油通路を通じてボイド（気泡）の発生を抑制するのがOF（Oil Filled）の原理。「油通路が不要」はOFの存在意義そのものを否定する誤りです。POFは鋼管に油浸紙線心3条を入れて高油圧で満たしたケーブルです。
出題のポイント
平成30年度 電力科目 A問題11：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。

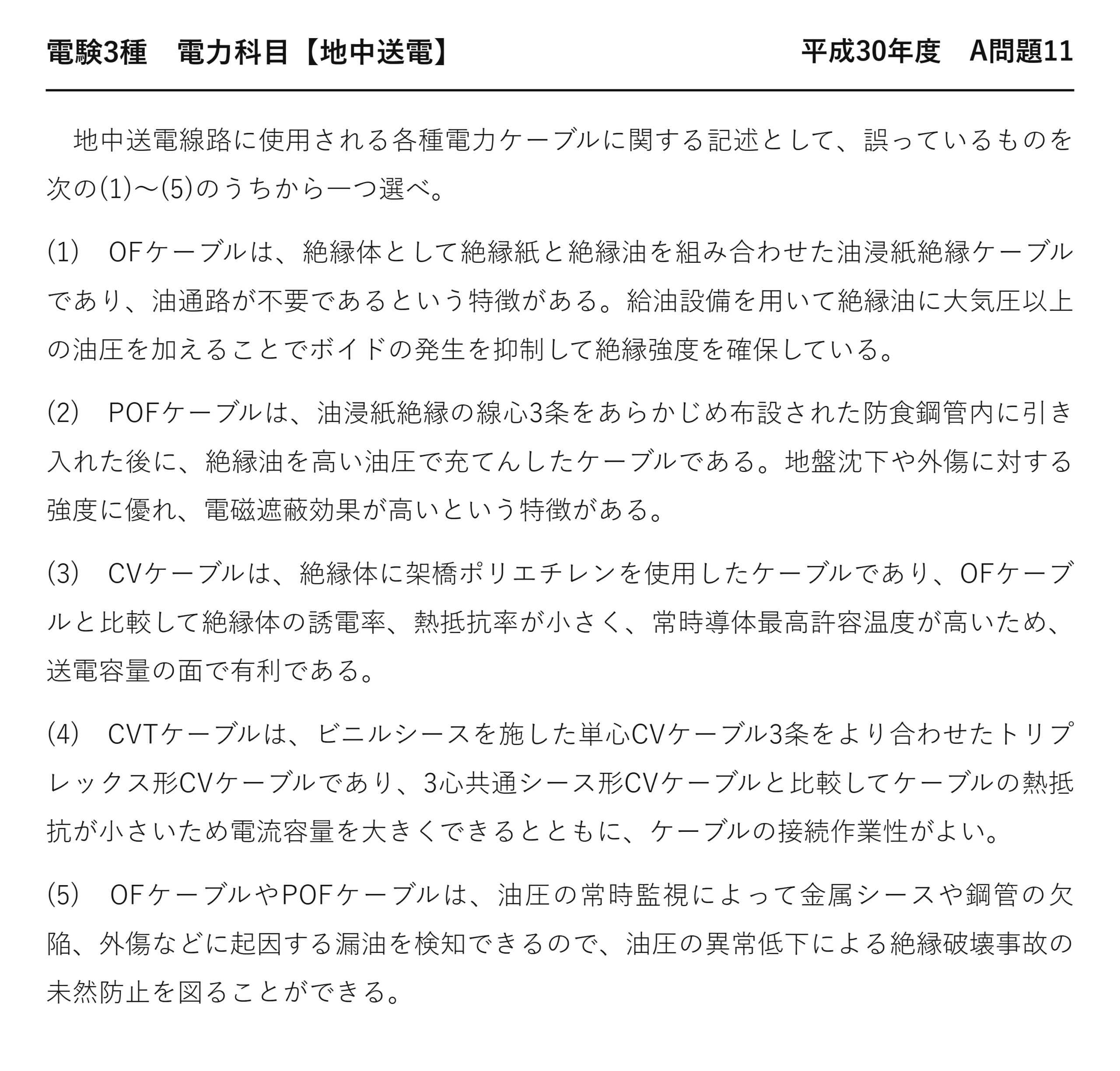

電験3種 電力科目 【地中送電】 平成30年度 A問題11
地中送電線路に使用される各種電力ケーブルに関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。
(1) OFケーブルは、絶縁体として絶縁紙と絶縁油を組み合わせた油浸紙絶縁ケーブルであり、油通路が不要であるという特徴がある。給油設備を用いて絶縁油に大気圧以上の油圧を加えることでボイドの発生を抑制して絶縁強度を確保している。
(2) POFケーブルは、油浸紙絶縁の線心3条をあらかじめ布設された防食鋼管内に引き入れた後に、絶縁油を高い油圧で充てんしたケーブルである。地盤沈下や外傷に対する強度に優れ、電磁遮蔽効果が高いという特徴がある。
(3) CVケーブルは、絶縁体に架橋ポリエチレンを使用したケーブルであり、OFケーブルと比較して絶縁体の誘電率、熱抵抗率が小さく、常時導体最高許容温度が高いため、送電容量の面で有利である。
(4) CVTケーブルは、ビニルシースを施した単心CVケーブル3条をより合わせたトリプレックス形CVケーブルであり、3心共通シース形CVケーブルと比較してケーブルの熱抵抗が小さいため電流容量を大きくできるとともに、ケーブルの接続作業性がよい。
(5) OFケーブルやPOFケーブルは、油圧の常時監視によって金属シースや鋼管の欠陥、外傷などに起因する漏油を検知できるので、油圧の異常低下による絶縁破壊事故の未然防止を図ることができる。

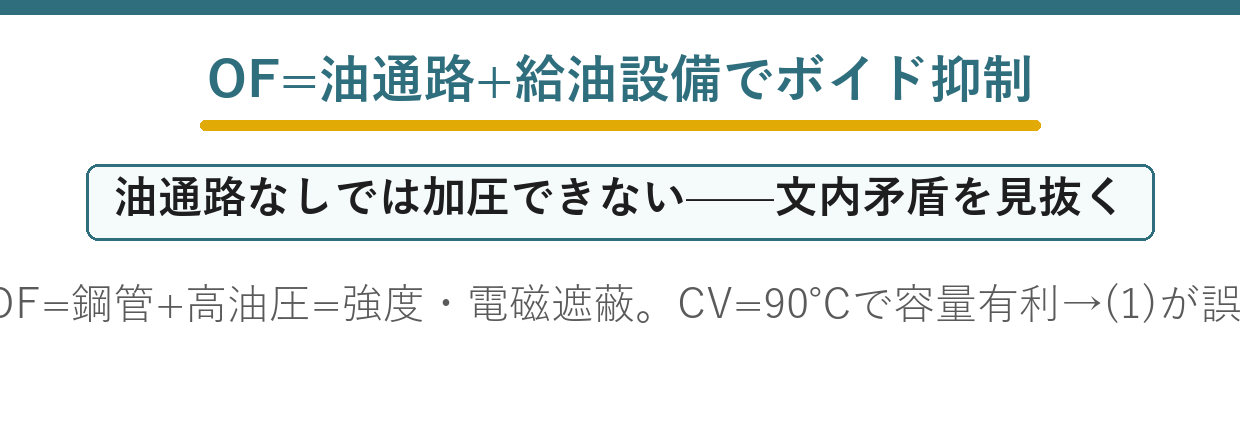

ポイント解説：OF＝Oil Filled——油通路と給油設備がワンセット
(1)が誤り：OFケーブルは絶縁油を油通路で循環・加圧してこそ成立する（同じ文の後半に「給油設備を用いて油圧を加える」とあり、油通路がなければ油圧のかけようがない——文内で矛盾している）。正しくは「油通路が設けられている」。この矛盾の指摘は地中送電2の(1)（正しい記述版）と対で覚える。
POFケーブル(2)は正しい：Pipe type OF＝油浸紙絶縁の線心3条を防食鋼管に引き入れ、高油圧の絶縁油で満たす方式。鋼管のおかげで地盤沈下・外傷に強く、電磁遮蔽効果も高い——鋼管がシールド役を果たす。
CV系の優位(3)(4)(5)：CVは誘電率・熱抵抗率が小さく常時導体最高許容温度90℃（油浸紙は80℃前後）で送電容量に有利(3)。CVT＝単心3条より合わせで熱抵抗小・接続作業性良(4)（cb2と同一）。OF・POFは油圧常時監視で漏油検知→絶縁破壊の未然防止(5)。
問題の解説
STEP1 (1)の文内矛盾
「油通路が不要」×「給油設備で加圧」は両立しない→油通路は必要→誤り。
STEP2 POFの特徴
鋼管+油浸紙+高油圧→強度・電磁遮蔽(2)——正しい。
STEP3 CV系の確認
誘電率・熱抵抗率小・許容温度高(3)、CVT=熱抵抗小・作業性良(4)、油圧監視(5)——正しい。

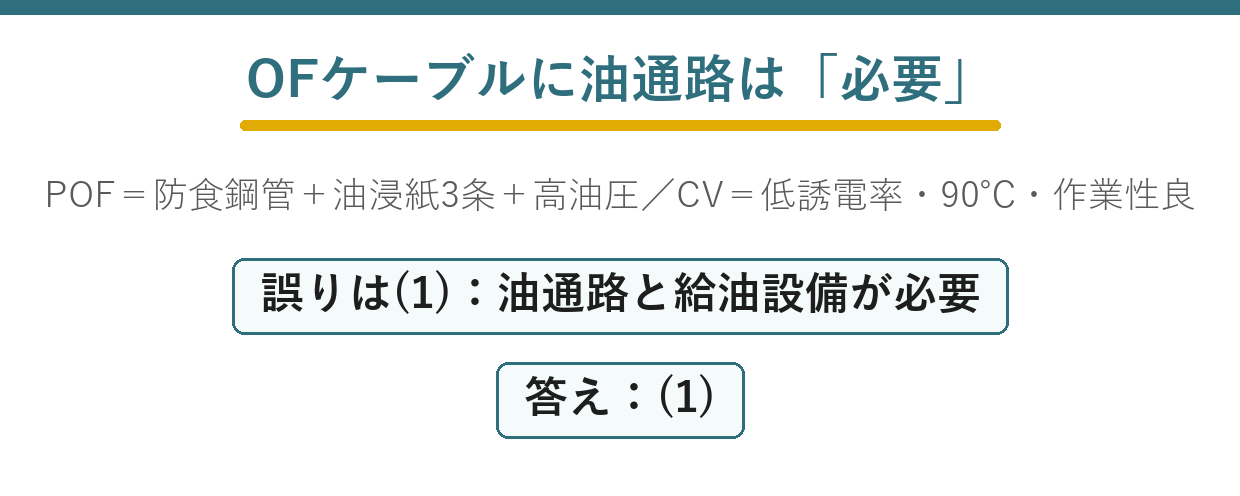

答え：(1)
💡 覚え方
OF＝油通路＋給油設備でボイド抑制（油通路は必須）。POF＝鋼管+油浸紙3条+高油圧＝強度・電磁遮蔽に優れる。CVの優位＝低誘電率・低熱抵抗率・許容温度90℃。
⚠️ よくある間違い
OFの「油通路が不要」に引っかからない——不要なのは（給油設備が）CVケーブルの話。POFの鋼管は「布設後に線心を引き入れる」順序も正しい。許容温度はCV＞OF（90℃＞80℃前後）。
まとめ
| 誤り | (1) OFケーブルの油通路は必要（不要は逆） |
| OF | 油浸紙+加圧油・油通路+給油設備 |
| POF | 防食鋼管+油浸紙3条+高油圧・強度と電磁遮蔽(2) |
| CV/CVT | 低誘電率・熱抵抗小・90℃・作業性良(3)(4) |
| 油圧監視 | 漏油検知→事故未然防止(5) |
| 答え | (1) |
▼あわせて解きたい関連問題
・ケーブル種類の兄弟問題（地中送電2）：【電力】令和7年度上期 A問題10
・許容電流の増やし方（地中送電10）：【電力】令和3年度 A問題11
