今回は平成28年度 電力科目 A問題7、遮断器について誤っているものを選ぶ問題です。アークの消弧、SF₆ガスの環境問題、高電圧系統での使い分け、そして直流遮断の難しさ——遮断器の基本が一通り確認できます。
決め手は電流零点。交流は1サイクルに2回、電流が0になる瞬間（電流零点）があり、そこでアークを消せます。ところが直流は電流零点がないのでアークが自然に消えず、遮断は交流より困難。「容易」とする記述が誤りです。
出題のポイント
平成28年度 電力科目 A問題7：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。

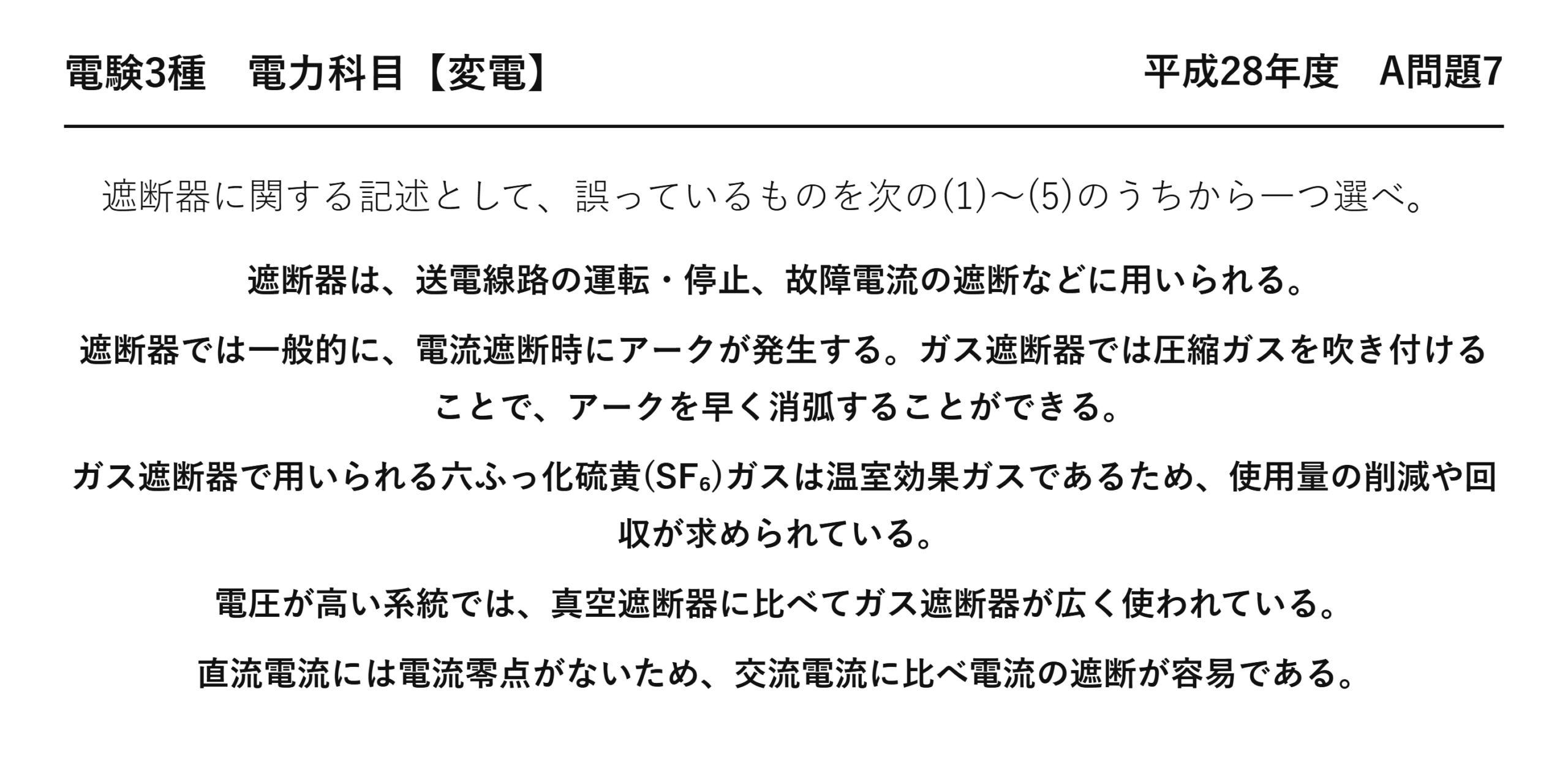

電験3種 電力科目 【変電】 平成28年度 A問題7
遮断器に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。
遮断器は、送電線路の運転・停止、故障電流の遮断などに用いられる。
遮断器では一般的に、電流遮断時にアークが発生する。ガス遮断器では圧縮ガスを吹き付けることで、アークを早く消弧することができる。
ガス遮断器で用いられる六ふっ化硫黄(SF₆)ガスは温室効果ガスであるため、使用量の削減や回収が求められている。
電圧が高い系統では、真空遮断器に比べてガス遮断器が広く使われている。
直流電流には電流零点がないため、交流電流に比べ電流の遮断が容易である。
ポイント解説：直流は電流零点がなく遮断が困難（交流は消弧しやすい）
(5)が誤り：遮断器はアークを電流零点（電流が0になる瞬間）で消して電流を切る。交流は1サイクルに2回電流零点があるため、その瞬間を利用してアークを消弧しやすい。ところが直流は電流零点がないので、アークが自然に消えず持続してしまい、遮断は交流より困難。したがって「直流の方が遮断が容易」とする(5)は正反対で誤り。
その他は正しい：(1)遮断器は送電線路の運転・停止や故障電流の遮断に使う。(2)電流遮断時にはアークが発生し、ガス遮断器（GCB）は圧縮したSF₆ガスを吹き付けてアークを速やかに消弧する。(3)SF₆は強力な温室効果ガス（GWPがCO₂の約2万倍以上）なので、使用量の削減や回収が求められる。(4)電圧の高い系統ではガス遮断器（GCB）、中低圧では真空遮断器（VCB）が主に使われる。よって答えは(5)。
問題の解説
STEP1 (5)を判定
直流は電流零点がない→アークが消えにくく遮断が困難。「容易」は逆→(5)。
STEP2 消弧とガス
(2)ガス遮断器は圧縮ガスで消弧、(3)SF₆は温室効果ガスで回収——正しい。
STEP3 用途と使い分け
(1)運転・停止・故障電流遮断、(4)高電圧系はGCB——正しい。
答え：(5)
💡 覚え方
遮断器の要点：電流遮断時のアークを**電流零点**で消す→**交流は1サイクルに2回ゼロ点があり消弧しやすい／直流は電流零点がなく遮断が困難**。消弧媒体：**GCB＝SF₆（圧縮ガスを吹き付け）／VCB＝真空／ABB＝圧縮空気／OCB＝絶縁油**。使い分け：**高電圧・大容量＝GCB、中低圧＝VCB**。SF₆は**温室効果ガス**（GWP大）で削減・回収が必要。
⚠️ よくある間違い
直流遮断は「容易」ではなく困難（電流零点がないため）——ここが本問の罠。高電圧系統で広く使うのはガス遮断器（GCB）で真空遮断器（VCB）は中低圧が主。SF₆は絶縁・消弧に優れるが温室効果ガスなので大気放出せず回収する。
まとめ
| (1)用途 | 運転・停止・故障電流の遮断→正しい |
| (2)消弧 | ガス遮断器は圧縮ガスでアーク消弧→正しい |
| (3)SF₆ | 温室効果ガスで削減・回収→正しい |
| (4)使い分け | 高電圧系はガス遮断器→正しい |
| (5)直流遮断 | 電流零点がなく困難（容易は誤り）→答え |
