【電験3種】令和8年度上期 法規 問5｜風車の安全条件

風車の安全条件を、回転速度・風圧・振動・周囲との接触に分けて整理します。条文の語句を図の意味と結びつけて選ぶ穴埋め問題です。

問題文と選択肢｜【電験3種】令和8年度上期 法規 問5

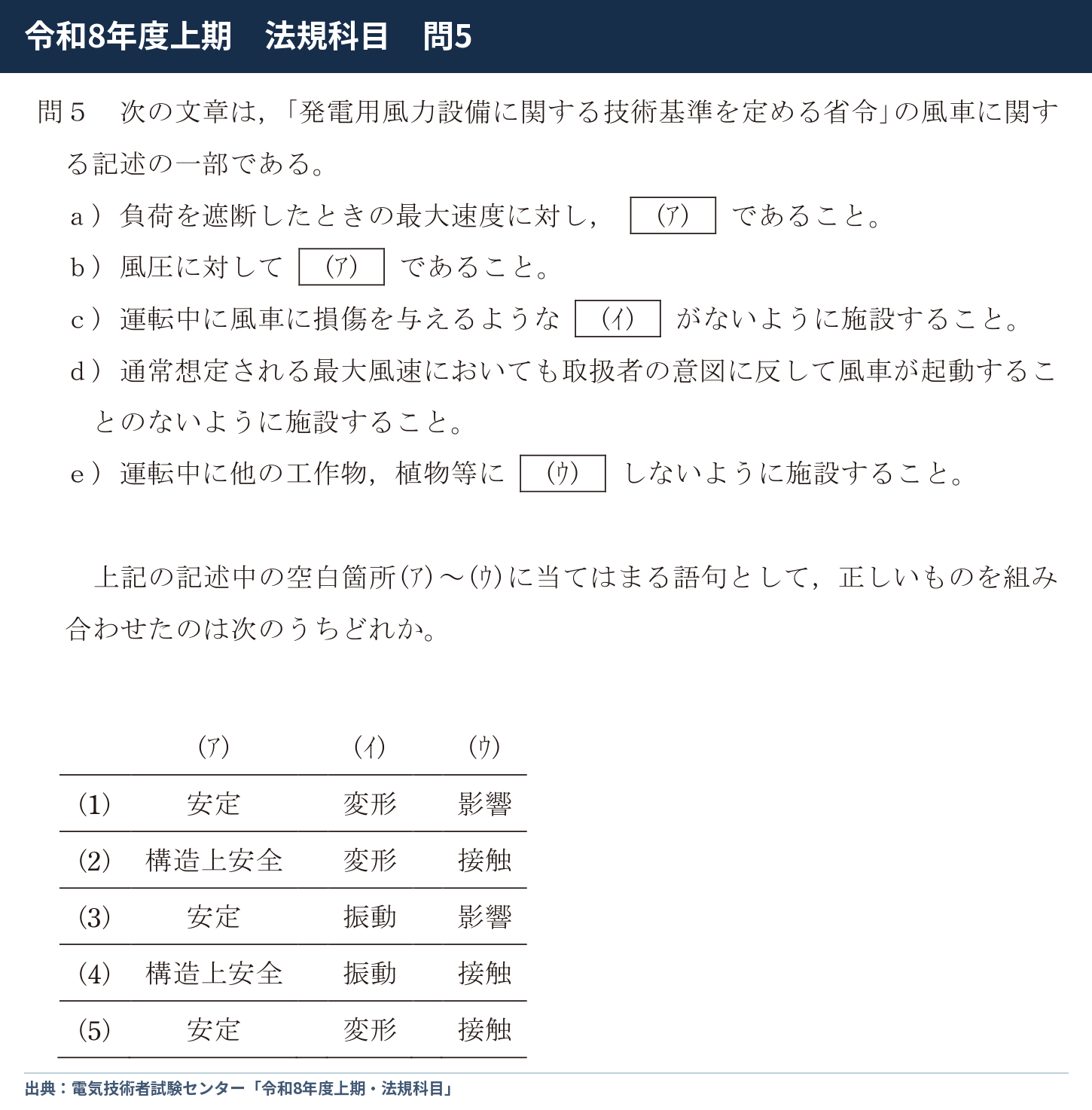

問題文

問５ 次の文章は，｢発電用風力設備に関する技術基準を定める省令｣の風車に関する記述の一部である。

ａ) 負荷を遮断したときの最大速度に対し，（ア）であること。

ｂ) 風圧に対して（ア）であること。

ｃ) 運転中に風車に損傷を与えるような（イ）がないように施設すること。

ｄ) 通常想定される最大風速においても取扱者の意図に反して風車が起動することのないように施設すること。

ｅ) 運転中に他の工作物，植物等に（ウ）しないように施設すること。

上記の記述中の空白箇所(ア)～(ウ)に当てはまる語句として，正しいものを組み合わせたのは次のうちどれか。

出典：電気技術者試験センター・公式問題PDF／公式解答PDF

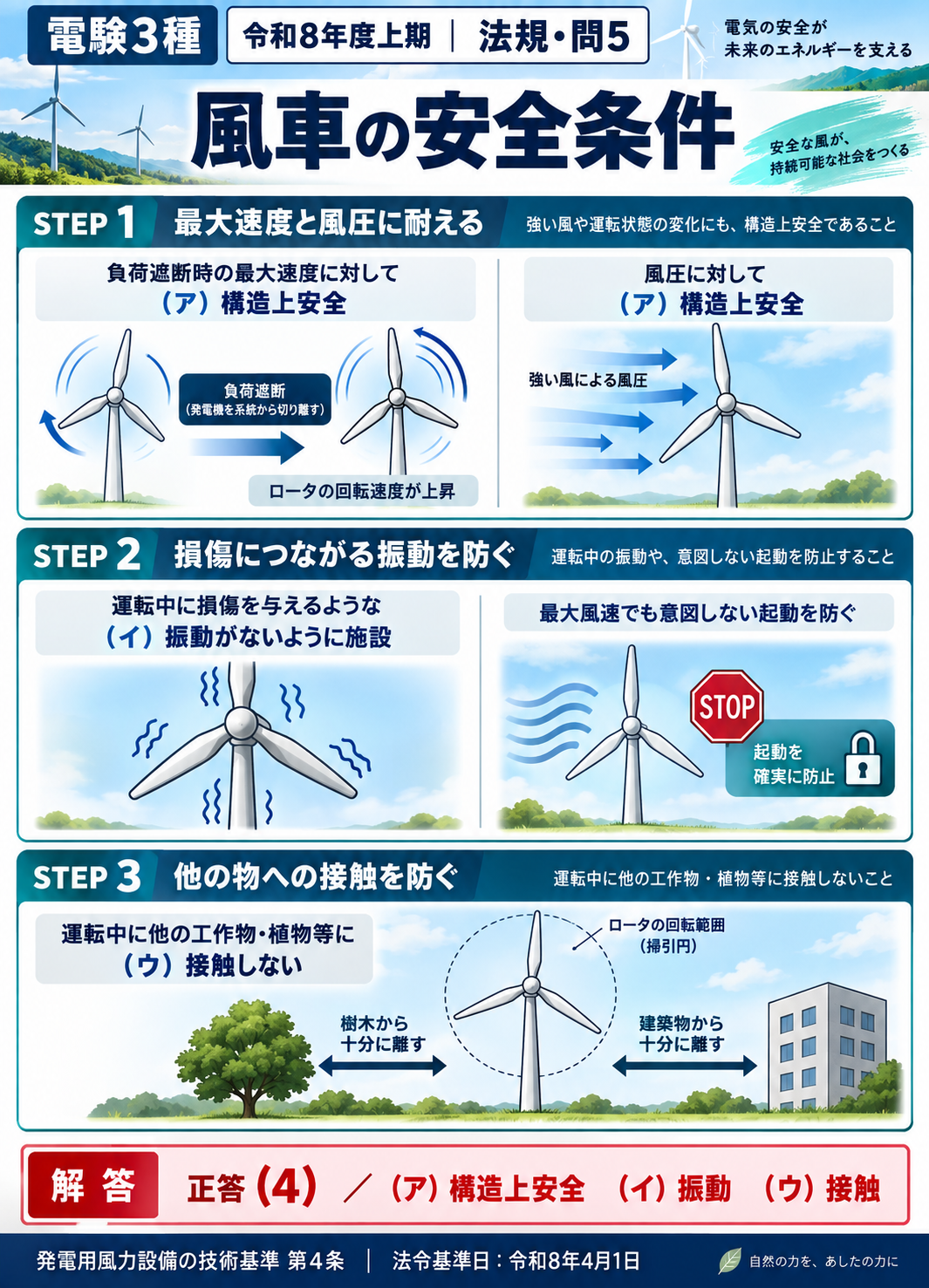

解答・解説

根拠：発電用風力設備に関する技術基準を定める省令・第4条。法令基準日：令和8年4月1日。

1. STEP1最大速度と風圧に対する構造上の安全を確認する2つの空欄（ア）はともに構造上安全
2. STEP2損傷を与える振動と意図しない起動を防ぐ（イ）は振動／最大風速でも勝手に起動しない
3. STEP3周囲の工作物や植物への接触を防ぐ（ウ）は接触

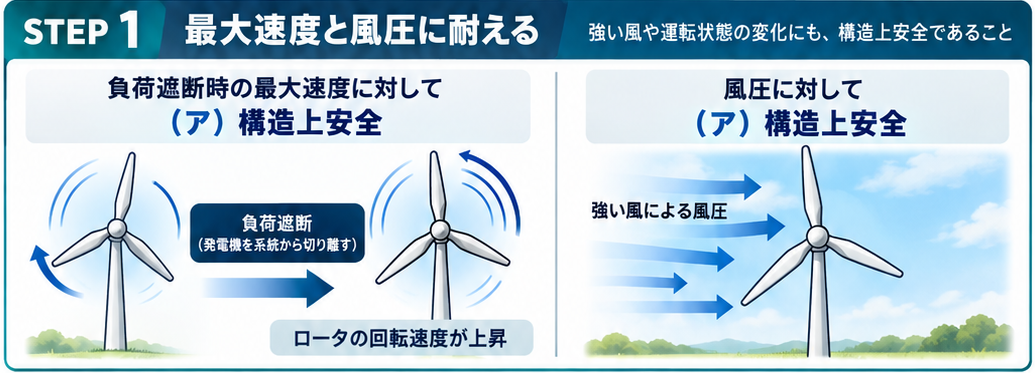

STEP1｜最大速度と風圧に対する構造上の安全を確認する

負荷を遮断すると、発電していたときの負荷による回転への抵抗が減り、回転速度が上がる場合があります。文章aは、その最大速度に対して構造上安全であることを求めています。

文章bも、風圧という外力に対して構造上安全であることを求めます。「安定」という一般的な表現ではなく、最大速度と風圧に対する構造上の安全を確認する規定です。

STEP2｜損傷を与える振動と意図しない起動を防ぐ

文章cの空欄（イ）は振動です。運転中の振動は、部材や接合部に繰り返し力を加えるため、風車の損傷につながるおそれがあります。規定は、損傷を与えるような振動がない施設とすることを求めます。

空欄のない文章dも安全条件の一つです。通常想定される最大風速でも、取扱者の意図に反して風車が起動しないように施設します。

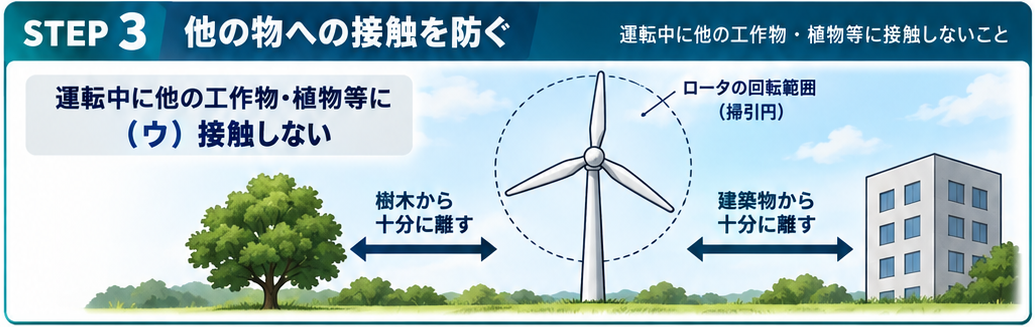

STEP3｜周囲の工作物や植物への接触を防ぐ

風車の羽根は回転して、一定の範囲を通ります。その範囲に工作物や植物があれば、運転中の接触につながるおそれがあります。

文章eが求めるのは、他の工作物・植物等に接触しない施設とすることです。（ウ）は接触となります。図の離隔は考え方の説明であり、この問題で具体的な距離が指定されているわけではありません。

構造上安全・振動・接触がそろう（4）が正答です。
