今回は令和6年度下期法規科目 A問題7、再閉路時の事故防止（電気設備技術基準の解釈第227条）に関する空欄補充問題です。系統事故で切れた電路を自動で再投入（再閉路）する際、分散型電源が残っていると位相不一致で事故になるため、それを防ぐ装置が問われます。

骨格は「引出口に線路無電圧確認装置」。ただし逆潮流がなく2系列化されている等の場合は簡素化でき、その末端配置に不足電力リレー（CT末端）・不足電圧リレー（PT末端）、高圧連系では単独運転検出装置・逆電力リレーが登場します。

出題のポイント

令和6年度下期法規科目 A問題7：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

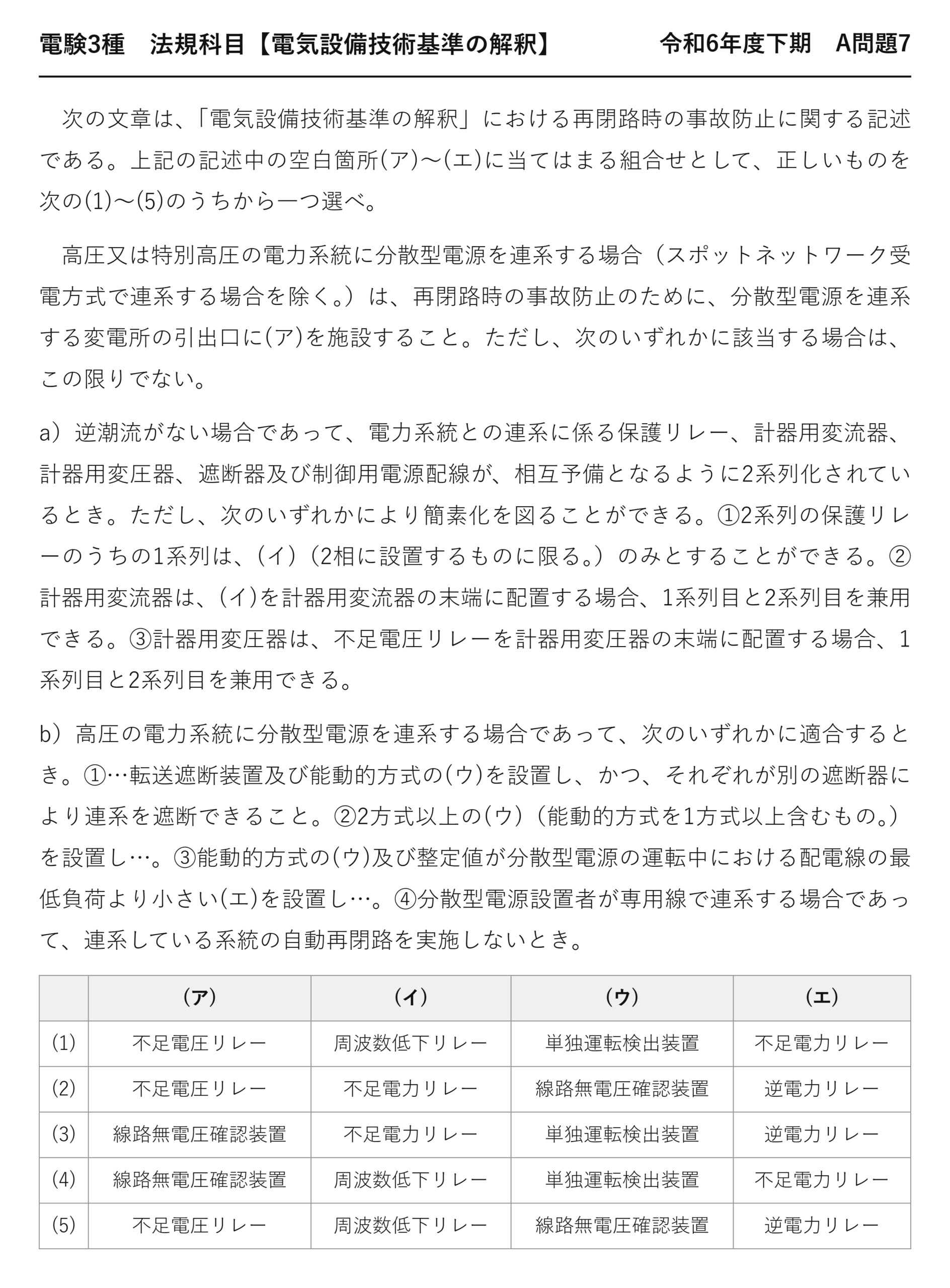

電験3種法規科目配電令和6年度下期 A問題7 問題文 — 令和6年度下期法規科目 A問題7 問題文

電験3種法規科目【電気設備技術基準の解釈】令和6年度下期 A問題7

　次の文章は、「電気設備技術基準の解釈」における再閉路時の事故防止に関する記述である。上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。

　高圧又は特別高圧の電力系統に分散型電源を連系する場合（スポットネットワーク受電方式で連系する場合を除く。）は、再閉路時の事故防止のために、分散型電源を連系する変電所の引出口に(ア)を施設すること。ただし、次のいずれかに該当する場合は、この限りでない。

a）逆潮流がない場合であって、電力系統との連系に係る保護リレー、計器用変流器、計器用変圧器、遮断器及び制御用電源配線が、相互予備となるように2系列化されているとき。ただし、次のいずれかにより簡素化を図ることができる。①2系列の保護リレーのうちの1系列は、(イ)（2相に設置するものに限る。）のみとすることができる。②計器用変流器は、(イ)を計器用変流器の末端に配置する場合、1系列目と2系列目を兼用できる。③計器用変圧器は、不足電圧リレーを計器用変圧器の末端に配置する場合、1系列目と2系列目を兼用できる。

b）高圧の電力系統に分散型電源を連系する場合であって、次のいずれかに適合するとき。①…転送遮断装置及び能動的方式の(ウ)を設置し、かつ、それぞれが別の遮断器により連系を遮断できること。②2方式以上の(ウ)（能動的方式を1方式以上含むもの。）を設置し…。③能動的方式の(ウ)及び整定値が分散型電源の運転中における配電線の最低負荷より小さい(エ)を設置し…。④分散型電源設置者が専用線で連系する場合であって、連系している系統の自動再閉路を実施しないとき。

(ア) (イ) (ウ) (エ)
(1) 不足電圧リレー周波数低下リレー単独運転検出装置不足電力リレー
(2) 不足電圧リレー不足電力リレー線路無電圧確認装置逆電力リレー
(3) 線路無電圧確認装置不足電力リレー単独運転検出装置逆電力リレー
(4) 線路無電圧確認装置周波数低下リレー単独運転検出装置不足電力リレー
(5) 不足電圧リレー周波数低下リレー線路無電圧確認装置逆電力リレー

	(ア)	(イ)	(ウ)	(エ)
(1)	不足電圧リレー	周波数低下リレー	単独運転検出装置	不足電力リレー
(2)	不足電圧リレー	不足電力リレー	線路無電圧確認装置	逆電力リレー
(3)	線路無電圧確認装置	不足電力リレー	単独運転検出装置	逆電力リレー
(4)	線路無電圧確認装置	周波数低下リレー	単独運転検出装置	不足電力リレー
(5)	不足電圧リレー	周波数低下リレー	線路無電圧確認装置	逆電力リレー

ポイント解説：引出口に線路無電圧確認装置

(ア)線路無電圧確認装置：再閉路時の事故防止の主役です。変電所の引出口に設置し、線路が無電圧（死んでいる）ことを確認してから再閉路します。分散型電源が残って送電していれば線路は無電圧にならないため、再閉路をブロックでき、位相不一致による事故を防げます。「不足電圧リレー」ではありません。

(イ)不足電力リレー：2系列化の簡素化で、計器用変流器（CT）の末端に配置して兼用できるのが(イ)。CTは電流を取り出す機器なので、電流を使う不足電力リレーが対応します。③で計器用変圧器（PT）末端には不足電圧リレーが対応する——「CTには不足電力、PTには不足電圧」という対で覚えます。「周波数低下リレー」ではありません。

(ウ)単独運転検出装置・(エ)逆電力リレー：高圧連系のb)では、能動的方式の単独運転検出装置（能動的方式は単独運転検出の一種）を用います。さらに③では、整定値が配電線の最低負荷より小さい逆電力リレーで逆潮流（＝単独運転の兆候）を検出します。よって(ア)線路無電圧確認装置・(イ)不足電力リレー・(ウ)単独運転検出装置・(エ)逆電力リレーで(3)。

問題の解説

STEP1　(ア)

引出口に線路無電圧確認装置を施設（再閉路前に無電圧確認）

STEP2　(イ)

CT末端＝不足電力リレー（PT末端＝不足電圧リレー）

STEP3　(ウ)(エ)

能動的方式の単独運転検出装置／逆電力リレー →(3)

答え：(3)

💡 覚え方
再閉路時の事故防止（解釈第227条）＝分散型電源を連系する変電所の引出口に線路無電圧確認装置。2系列化の簡素化ではCT末端に不足電力リレー・PT末端に不足電圧リレー。高圧連系は能動的方式の単独運転検出装置＋逆電力リレー（整定値＜配電線最低負荷）。線路無電圧確認装置が主役。

⚠️ よくある間違い
(ア)は線路無電圧確認装置（不足電圧リレーではない）——無電圧確認で再閉路をブロック。(イ)は不足電力リレー（CT末端＝電流／周波数低下リレーではない）。(ウ)単独運転検出装置、(エ)逆電力リレー。CTは不足電力・PTは不足電圧の対で暗記。

まとめ

(ア)引出口	線路無電圧確認装置
(イ)CT末端	不足電力リレー
PT末端(③)	不足電圧リレー
(ウ)高圧連系	単独運転検出装置（能動的方式）
(エ)	逆電力リレー（整定値＜最低負荷）
答え	(3)
