今回は令和4年度下期 法規科目 A問題9、高圧受電設備の全停電作業の操作手順を扱う空欄補充問題です。実務でも命に関わる重要手順で、電験3種でも頻出のテーマです。

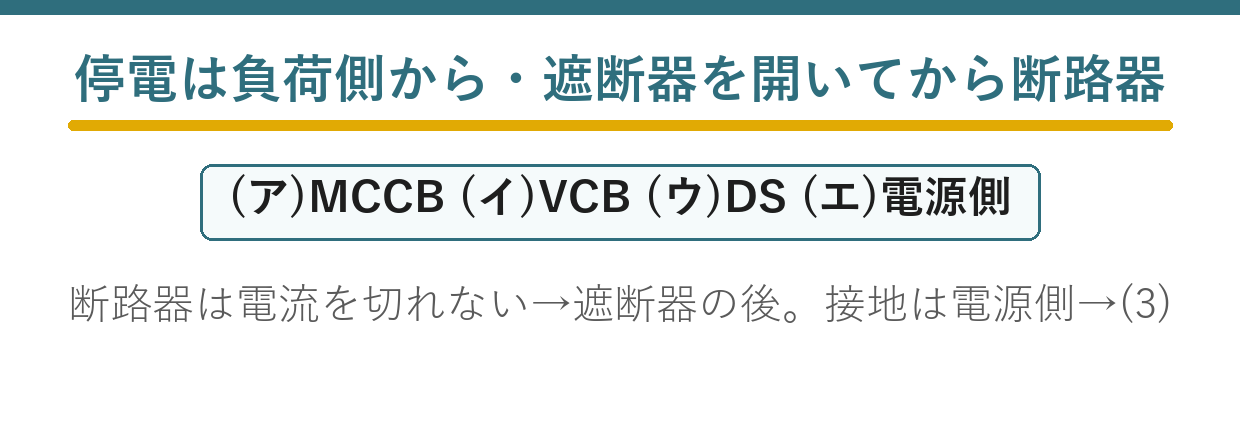

覚える原則は2つ。①停電は負荷側から電源側へ、遮断器を開いてから断路器を開く（断路器は電流を切れない）。②短絡接地器具は電源側に取り付ける（誤通電・誘導から作業者を守る）。
答えは(3)：MCCB・VCB・DS・電源側
実務でそのまま使う手順です——電験3種でも頻出。

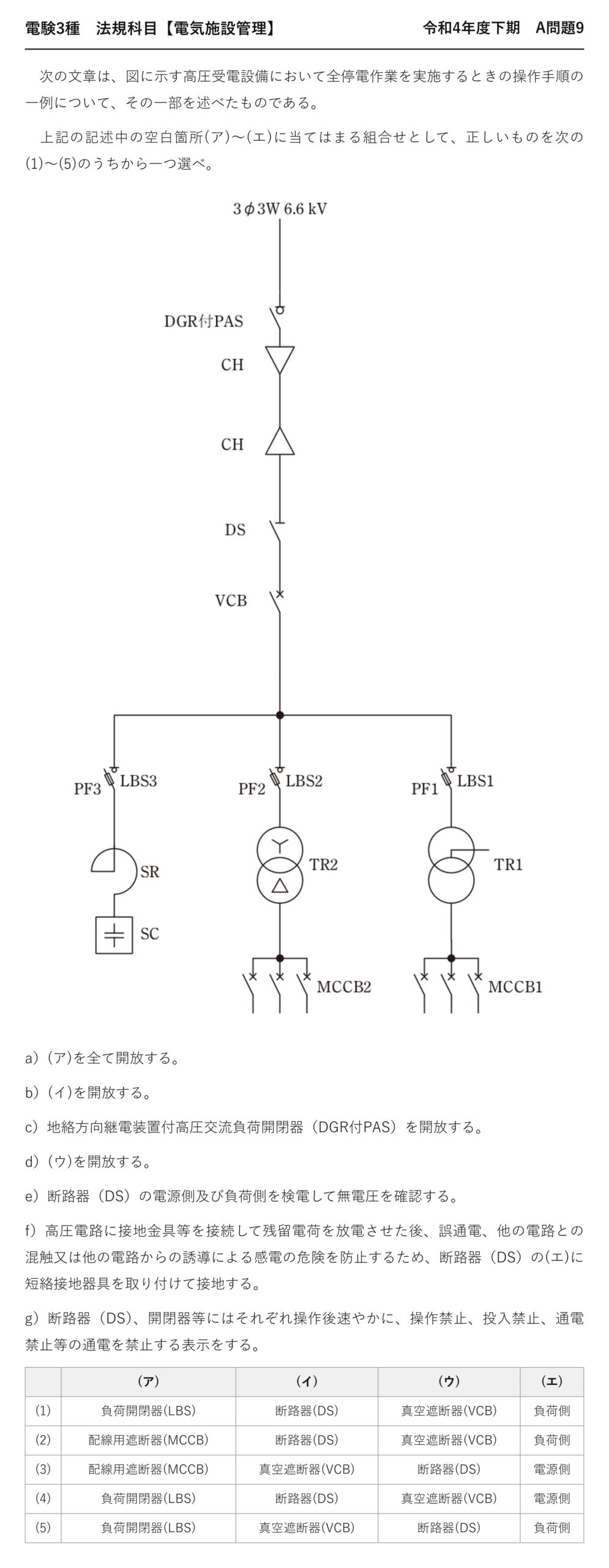

令和4年度下期 法規科目 A問題9：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
出典：一般財団法人 電気技術者試験センター「令和4年度下期 第三種電気主任技術者試験」法規科目 A問題9
電験3種 法規科目 【電気施設管理】 令和4年度下期 A問題9

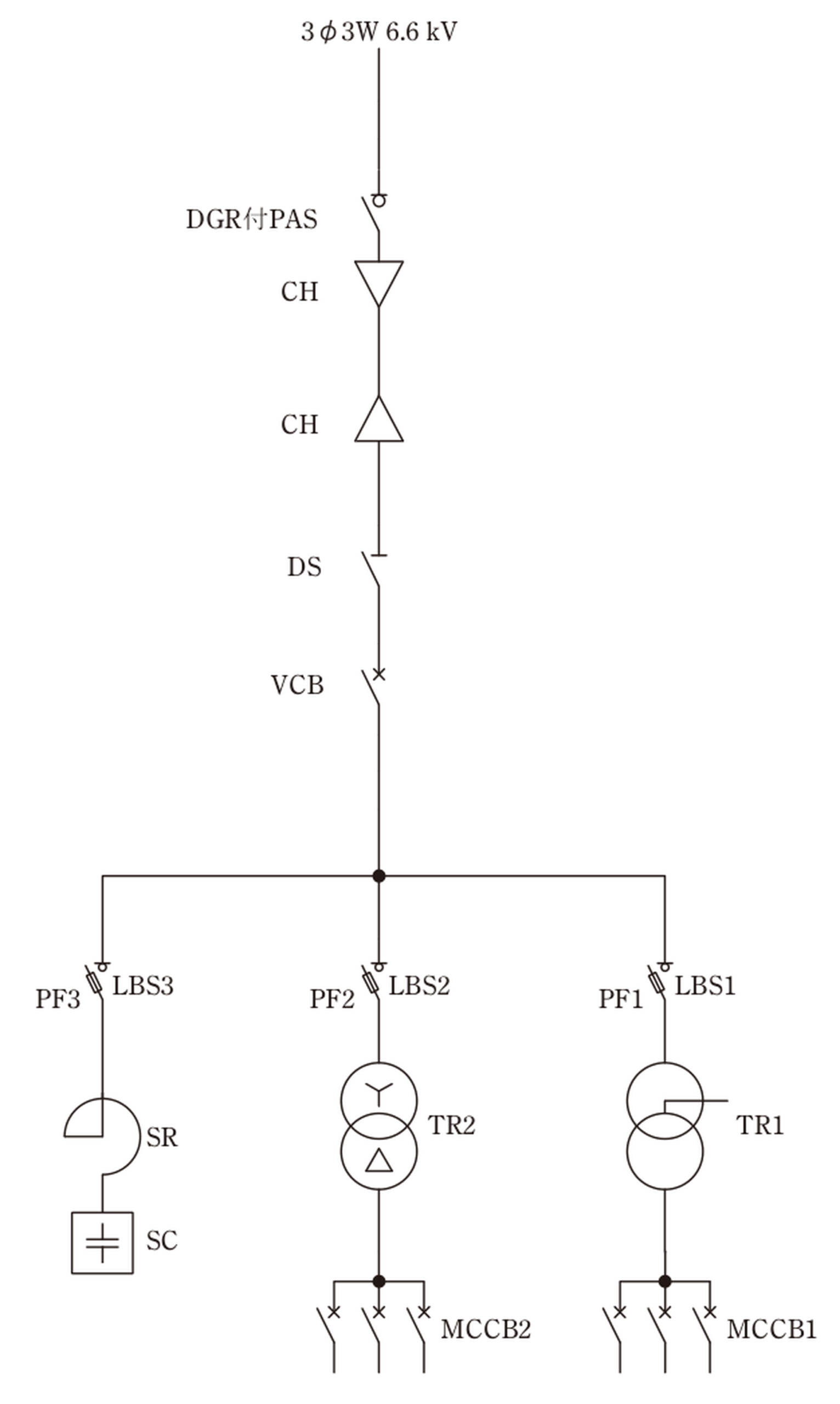

次の文章は、図に示す高圧受電設備において全停電作業を実施するときの操作手順の一例について、その一部を述べたものである。
上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
a）(ア)を全て開放する。
b）(イ)を開放する。
c）地絡方向継電装置付高圧交流負荷開閉器（DGR付PAS）を開放する。
d）(ウ)を開放する。
e）断路器（DS）の電源側及び負荷側を検電して無電圧を確認する。
f）高圧電路に接地金具等を接続して残留電荷を放電させた後、誤通電、他の電路との混触又は他の電路からの誘導による感電の危険を防止するため、断路器（DS）の(エ)に短絡接地器具を取り付けて接地する。
g）断路器（DS）、開閉器等にはそれぞれ操作後速やかに、操作禁止、投入禁止、通電禁止等の通電を禁止する表示をする。
(ア) (イ) (ウ) (エ) (1) 負荷開閉器(LBS) 断路器(DS) 真空遮断器(VCB) 負荷側 (2) 配線用遮断器(MCCB) 断路器(DS) 真空遮断器(VCB) 負荷側 (3) 配線用遮断器(MCCB) 真空遮断器(VCB) 断路器(DS) 電源側 (4) 負荷開閉器(LBS) 断路器(DS) 真空遮断器(VCB) 電源側 (5) 負荷開閉器(LBS) 真空遮断器(VCB) 断路器(DS) 負荷側
★★なぜ負荷側から切るのか
★上流の機器の負担が減る
先に低圧の負荷を落とせば、上流を切るときの電流が小さくなります——アークも小さい。
いきなり上流を切ると、全負荷電流を遮断することになります——機器への負担が大きいのです。
投入は逆に電源側から——順序が逆になります。
★★断路器は電流を切れない
| 条文の言葉 | ダミー語 | 違い | |
| 断路器（DS） | ★★断路器（DS） | ★遮断器（VCB） | ★★無負荷でのみ開閉できる／負荷電流も短絡電流も遮断できる |
| 消弧装置がない | ★★消弧装置がない | ★消弧装置がある | ★★構造が違う |
| 回路を目に見えて切り離す | ★★回路を目に見えて切り離す | ★電流を切る | ★★目的が違う |
断路器には消弧装置がありません——アークを消せないのです。
電流が流れたまま開けば、アークが持続して短絡事故になります——作業者が重傷を負う危険も。
だから必ずVCBで電流を切ってからDSを開く——b)→d)の順序です。
★断路器の役割
| 役割 | 内容 |
| ★目に見える開離 | ★★確実に切り離されたことを目視できる |
| ★保守時の安全確保 | ★★作業区間を電源から確実に分離する |
| ★機器の切り離し | ★★避雷器や変圧器を単独で切り離す |
断路器は「切る」ためではなく「離す」ための機器です——役割が違うのです。
目視で開離が確認できることが重要——作業者の安心につながる。
だから遮断器とは別に必要なのです。
★★なぜ短絡接地器具は「電源側」なのか
| 危険 | どこから来るか | 接地の位置 |
| ★誤通電 | ★★電源側から | ★★★電源側で受け止める |
| ★他の電路との混触 | ★★電源側の系統から | ★★同上 |
| ★誘導 | ★★近接する充電部から | ★★同上 |
危険はすべて電源側から来ます——だから電源側で接地して受け止めるのです。
負荷側に接地しても、電源側から来る電圧は防げません——作業区間が守られないのです。
問題文が挙げる3つの危険が、そのまま理由になっています。
★検電と放電
| 手順 | 目的 |
| ★検電 | ★★本当に無電圧かを確認する |
| ★放電 | ★★ケーブルの残留電荷を大地へ逃がす |
| ★短絡接地 | ★★作業中の安全を維持する |
開放しただけでは、ケーブルに電荷が残っています——対地静電容量に蓄えられているのです。
触れれば感電するので、必ず放電します——放電棒を使う。
検電→放電→接地の順序も試験で問われます。
★通電禁止の表示
操作後すみやかに「操作禁止」「投入禁止」「通電禁止」を表示します——問題文のg)。
他の作業者が誤って投入するのを防ぐため——物理的な措置と表示の両方が要ります。
労働安全衛生規則でも要求されています——法令上の義務です。
復電（送電）の手順
| 順序 | やること |
| ★① | ★★短絡接地器具を取り外す |
| ★② | ★★表示を撤去し、人払いを確認する |
| ★③ | ★★断路器（DS）を投入する |
| ★④ | ★★PAS・遮断器（VCB）を投入する |
| ★⑤ | ★★低圧のMCCBを投入する |
停電とちょうど逆の順序です——電源側から負荷側へ。
断路器は無負荷で投入するので、先に入れる——この点も同じ理屈です。
短絡接地器具の取り外し忘れは重大事故に直結します。
誰が作業するのか
高圧の停電作業は、電気主任技術者の監督のもとで行います。
年次点検として、年に1回程度実施されます——絶縁抵抗測定や継電器試験のため。
手順を誤れば死亡事故になる作業——だから試験でも繰り返し問われるのです。
短絡接地器具の構造
| 部分 | 役割 |
| ★接地クリップ | ★★接地極に確実に接続する |
| ★短絡用クリップ（3個） | ★★三相を一括して短絡する |
| ★接地線 | ★★誤通電の電流に耐える太さが必要 |
三相を短絡したうえで大地に接続します——相間・対地とも同電位にするのです。
取り付けは接地側から、取り外しは電路側から——順序が決まっています。
誤通電しても電流が接地器具を通って流れ、上位の保護装置が動作します——作業者は守られる。
検電の正しいやり方
| 手順 | 内容 |
| ★① | ★★検電器が正常に動くか活線で確認する |
| ★② | ★★対象の電路を検電し無電圧を確認する |
| ★③ | ★★再び活線で検電器の正常を確認する |
検電器が壊れていれば、充電中でも「無電圧」と表示されます——それが最も危険。
だから前後に動作確認をする——実務の鉄則です。
問題文のe)が「断路器の電源側及び負荷側を検電」としているのは、両側とも無電圧を確かめるためです。
労働安全衛生規則の要求
| 条 | 内容 |
| ★339条 | ★★停電作業を行う場合の措置（開路・施錠・表示・検電・接地） |
| ★341条 | ★★高圧活線作業 |
| ★350条 | ★★電気工事の作業を行う場合の作業指揮者の選任 |
停電作業の手順は労働安全衛生規則にも定められています——法令上の義務です。
電気事業法と労働安全衛生法の両面から規制されている——それだけ危険な作業だということです。
⏱️ 本番での進め方
① 停電は負荷側から電源側へ——低圧のMCCBが最初。
② 断路器は電流を切れない——VCBで切ってから開く。
③ 短絡接地器具は断路器の電源側に取り付ける。
④ 復電は逆の順序——電源側から負荷側へ。
💡 覚え方
全停電作業の手順＝①低圧のMCCBを全て開放 ②VCB（遮断器）を開放 ③DGR付PASを開放 ④DS（断路器）を開放 ⑤検電して無電圧を確認 ⑥残留電荷を放電し、断路器の電源側に短絡接地器具を取り付ける ⑦通電禁止の表示をする。断路器は電流を遮断できないので必ず遮断器の後。
⚠️ よくある間違い
断路器を先に開かない——電流を切れないのでアークが生じる。接地は「負荷側」ではなく電源側——危険は電源側から来る。
まとめ
| (ア) | 配線用遮断器(MCCB)を全て開放 |
| (イ) | 真空遮断器(VCB) |
| (ウ) | 断路器(DS)は無電圧で最後に開放 |
| (エ) | 電源側に短絡接地器具 |
| 停電の順序 | 負荷側→電源側／遮断器→断路器 |
| 答え | (3) |
