今回は令和2年度 法規科目 A問題9、配線器具の施設（電気設備技術基準の解釈第150条）に関する空欄補充問題です。低圧用配線器具（スイッチ・コンセント等）の施設で守るべき基本事項が問われます。
骨格は3つ。①充電部分を露出させない（取扱者以外立入禁止の場所は除く）、②接続点に張力を加えない、③屋外で損傷を受けるおそれがあれば防護装置。令和6年度上期 問9と同一設問ですが、選択肢の並びが異なり正解は(5)です。
令和2年度 法規科目 A問題9：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
出典：一般財団法人 電気技術者試験センター「令和2年度 第三種電気主任技術者試験」法規科目 A問題9
電験3種 法規科目 【電気設備技術基準の解釈】 令和2年度 A問題9

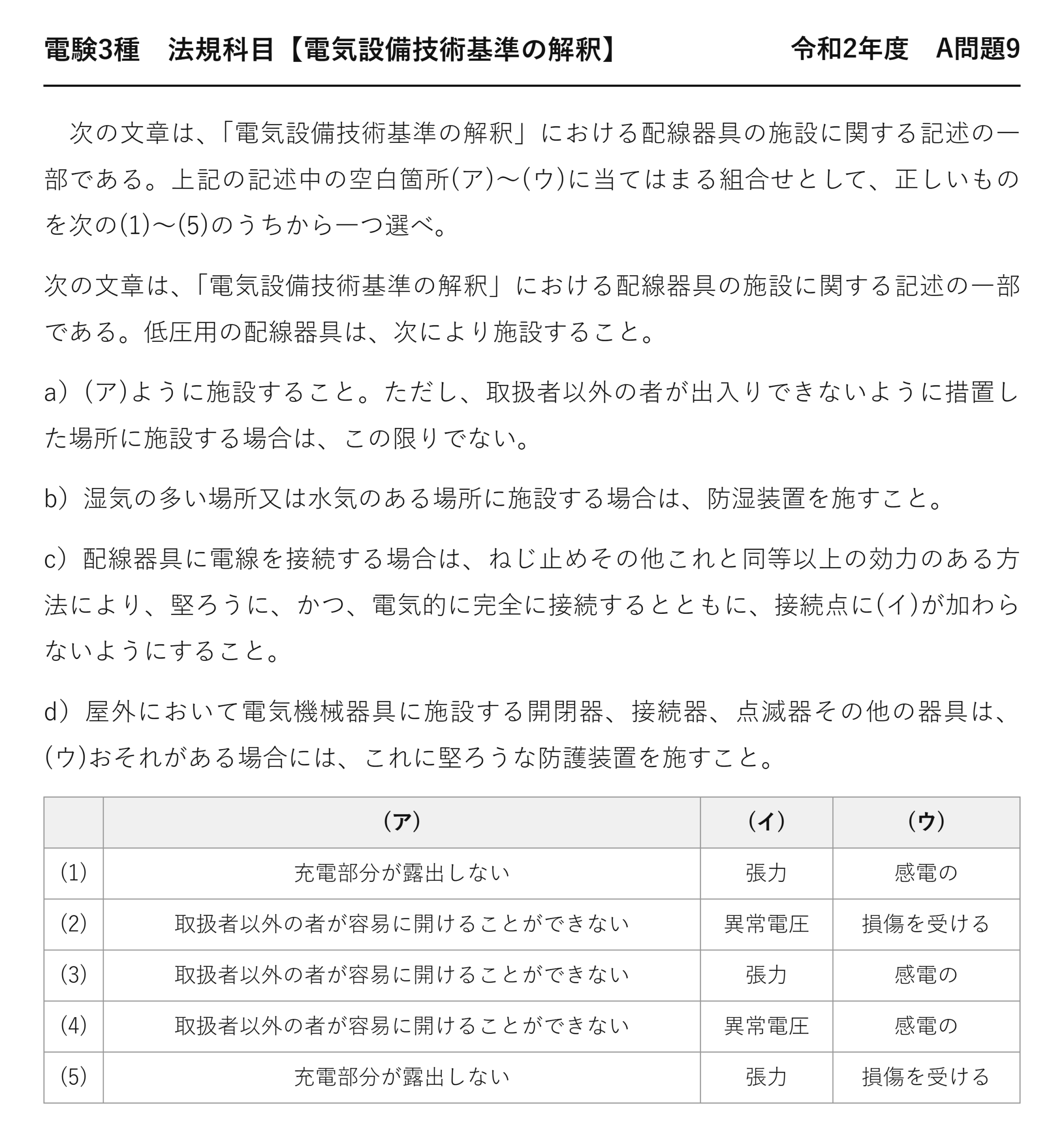

次の文章は、「電気設備技術基準の解釈」における配線器具の施設に関する記述の一部である。上記の記述中の空白箇所(ア)〜(ウ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
次の文章は、「電気設備技術基準の解釈」における配線器具の施設に関する記述の一部である。低圧用の配線器具は、次により施設すること。
a）(ア)ように施設すること。ただし、取扱者以外の者が出入りできないように措置した場所に施設する場合は、この限りでない。
b）湿気の多い場所又は水気のある場所に施設する場合は、防湿装置を施すこと。
c）配線器具に電線を接続する場合は、ねじ止めその他これと同等以上の効力のある方法により、堅ろうに、かつ、電気的に完全に接続するとともに、接続点に(イ)が加わらないようにすること。
d）屋外において電気機械器具に施設する開閉器、接続器、点滅器その他の器具は、(ウ)おそれがある場合には、これに堅ろうな防護装置を施すこと。
(ア) (イ) (ウ) (1) 充電部分が露出しない 張力 感電の (2) 取扱者以外の者が容易に開けることができない 異常電圧 損傷を受ける (3) 取扱者以外の者が容易に開けることができない 張力 感電の (4) 取扱者以外の者が容易に開けることができない 異常電圧 感電の (5) 充電部分が露出しない 張力 損傷を受ける

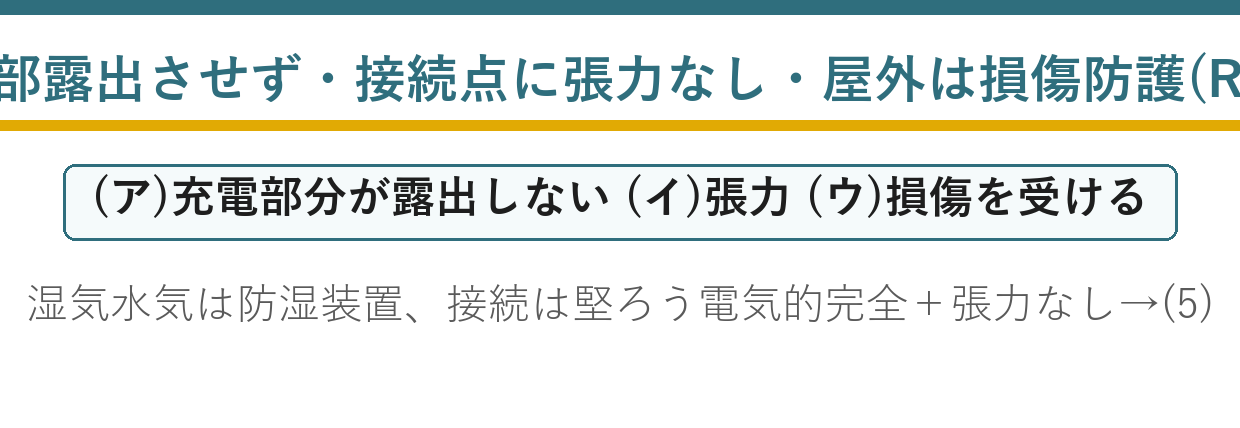

答えは(5)：充電部分が露出しない・張力・損傷を受ける
令和6年度上期 A問題9は同一の設問で、正解は(4)でした。本問は選択肢の並びが違い、正解は(5)です。
★★正解番号で覚えてはいけない実例
| 年度 | 正解の中身 | 正解番号 |
| ★令和2年度 問9（本問） | ★★充電部分が露出しない・張力・損傷を受ける | ★★(5) |
| ★令和6年度上期 問9 | ★★同じ内容 | ★★(4) |
まったく同じ設問・同じ答えなのに、番号が違います——選択肢の並びを入れ替えただけです。
過去問を番号で暗記していたら、確実に間違えます——語と内容で覚えるしかないのです。
法規科目では、この形の再出題がよくあります——電気事業法40条でも同じことが起きています。
★3つの空欄を内容で押さえる
| 空欄 | 正しい語 | ダミー |
| ★(ア) | ★★充電部分が露出しない | ★★取扱者以外の者が容易に開けることができない |
| ★(イ) | ★★張力 | ★★異常電圧 |
| ★(ウ) | ★★損傷を受ける | ★★感電の |
ダミーは毎回同じ——3組の対を覚えれば、並びが変わっても解けます。
「充電部分が露出しない」「張力」「損傷を受ける」——この3語を唱えます。
★なぜ接続点に張力を加えてはいけないのか
| 段階 | 起きること |
| ★① 張力がかかる | ★★ねじが緩む・素線が抜け始める |
| ★② 接触面積が減る | ★★接触抵抗が増加する |
| ★③ 発熱 | ★★P＝I²Rで発熱量が増える |
| ★④ 悪循環 | ★★熱で酸化が進み、抵抗がさらに増える |
接続部の火災は、この悪循環で起きます——いったん始まると加速度的に進むのです。
だから器具側のコードストッパで張力を受けます——接続点にはかけないのです。
★(ウ)が「損傷を受ける」である理由
| 条文の言葉 | ダミー語 | 違い | |
| 損傷を受けるおそれがある場合 | ★★損傷を受けるおそれがある場合 | ★感電のおそれがある場合 | ★★dは機械的保護の規定 |
| 堅ろうな防護装置 | ★★堅ろうな防護装置 | ★絶縁・接触防護措置 | ★★求められる対策が違う |
dは「堅ろうな防護装置を施す」と結んでいます——物理的な保護の話です。
感電の防止はaで既に規定されています——「充電部分が露出しない」。
条文の構造から答えが決まる——これが空欄補充の解き方です。
配線器具とは
| 器具 | 役割 |
| ★点滅器（スイッチ） | ★★電路を開閉する |
| ★接続器（コンセント・プラグ） | ★★電線を着脱できるように接続する |
| ★開閉器 | ★★電路を開閉する（点滅器より大容量） |
| ★遮断器 | ★★過電流を自動的に遮断する |
いずれも人が日常的に触る機器です——だから充電部の露出が最大の危険になります。
電気用品安全法の適用を受ける製品を使うのが前提です。
ただし書き——取扱者以外が出入りできない場所
電気室やキュービクルの中なら、充電部が露出していてもよい——知識のある人しか入らないからです。
そのかわり、施錠等で出入りを制限します——解釈38条の立入防止と連動します。
「守る相手が誰か」で規制が変わる——電気設備の安全規定に共通する考え方です。
配線器具まわりの火災
| 現象 | 原因 |
| ★トラッキング | ★★プラグの刃の間にほこりと湿気がたまる |
| ★接触不良による発熱 | ★★ねじの緩み・素線の抜け |
| ★半断線 | ★★コードの折り曲げで内部の素線が切れる |
| ★たこ足配線 | ★★定格を超える電流で発熱 |
どれも身近な事故です——条文はこれらを防ぐために書かれています。
「堅ろうに、かつ電気的に完全に接続」が接触不良を防ぐ核心です。
点滅器の施設（151条）
| 要件 | 内容 |
| ★開閉の位置 | ★★電路の各極に施設する（多線式の中性線等を除く） |
| ★接地側極 | ★★接地側電線に点滅器を施設しない |
接地側にスイッチを入れると、切っても機器側が充電されたまま——電球交換で感電します。
だから非接地側に入れるのが鉄則——150条と151条はセットで押さえます。
コンセントの極性と接地極
| 部分 | 内容 |
| ★接地側極（W） | ★★穴が長いほう。B種接地された中性線側 |
| ★非接地側極 | ★★穴が短いほう。対地電圧100V |
| ★接地極 | ★★機器の外箱を接地する第3の極 |
穴の長さが違うのは、極性を間違えないためです——スイッチは非接地側に入れます。
接地極付きコンセントなら、プラグを差すだけで接地もつながります。
屋外用の配線器具
| 項目 | 要件 |
| ★防水・防雨 | ★★屋外用の防水形コンセント等を使う |
| ★防護装置 | ★★損傷を受けるおそれがある場合に堅ろうなものを施す |
| ★地絡遮断 | ★★屋外のコンセント回路には漏電遮断器が望ましい |
屋外は雨・紫外線・衝撃・いたずらにさらされます——屋内にない危険が加わるのです。
だから条文のdが「屋外において」と限定しています。
低圧屋内配線の使用電線
| 電線 | 屋内配線での使用 |
| ★IV（600Vビニル絶縁電線） | ★★可 |
| ★VVF（ビニルシースケーブル平形） | ★★可 |
| ★OW（屋外用ビニル絶縁電線） | ★★不可 |
| ★DV（引込用ビニル絶縁電線） | ★★不可 |
OWとDVは屋外専用で、被覆が屋内用より薄いのです——屋内配線には使えません。
配線器具に接続する電線も、この規定に従います。
⏱️ 本番での進め方
① (ア)は充電部分が露出しない——感電防止が第一。
② (イ)は張力——「異常電圧」ではない。
③ (ウ)は損傷を受ける——「感電の」ではない。
④ ★同じ設問でも選択肢の並びで正解番号が変わる。
💡 覚え方
解釈150条 低圧用配線器具＝①充電部分が露出しないように施設（取扱者以外が出入りできない場所を除く）②湿気の多い場所・水気のある場所は防湿装置 ③ねじ止め等で堅ろうかつ電気的に完全に接続し、接続点に張力が加わらないようにする ④屋外の器具は損傷を受けるおそれがあれば堅ろうな防護装置。
⚠️ よくある間違い
正解番号で覚えてはいけない——令和2年度は(5)、令和6年度上期は(4)で、内容は同じ。(イ)は「異常電圧」ではなく張力、(ウ)は「感電の」ではなく損傷を受ける。
まとめ
| (ア) | 充電部分が露出しない |
| 例外 | 取扱者以外立入禁止の措置場所 |
| 湿気・水気 | 防湿装置を施す |
| (イ)接続点 | 張力が加わらないように |
| (ウ)屋外器具 | 損傷を受けるおそれ→防護装置 |
| 答え | (5) |
