今回は平成19年度 法規科目 A問題8、高圧保安工事（電気設備技術基準の解釈第70条）に関する空欄補充問題です。電線の太さ・木柱の安全率・径間を緩和できる硬銅より線の断面積が問われます。
覚える数値は「電線は8.01kN以上又は直径5mm以上の硬銅線」「木柱の風圧荷重に対する安全率1.5以上」「径間緩和は引張強さ14.51kN以上又は断面積38mm²以上の硬銅より線＋B種柱・鉄塔」。5mm・風圧荷重・38mm²がキーです。
平成19年度 法規科目 A問題8：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
出典：一般財団法人 電気技術者試験センター「平成19年度 第三種電気主任技術者試験」法規科目 A問題8
電験3種 法規科目 【電気設備技術基準の解釈】 平成19年度 A問題8

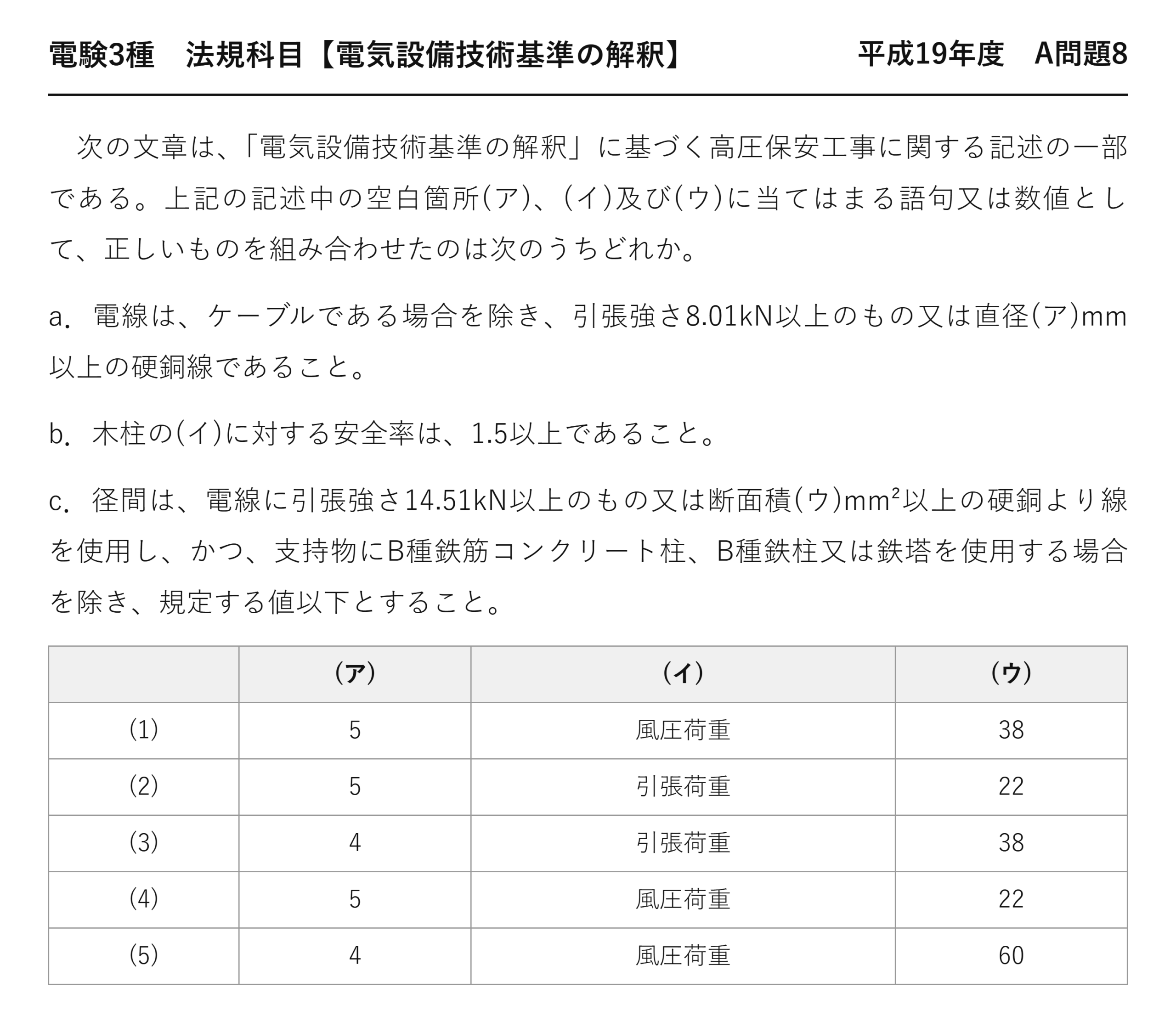

次の文章は、「電気設備技術基準の解釈」に基づく高圧保安工事に関する記述の一部である。上記の記述中の空白箇所(ア)、(イ)及び(ウ)に当てはまる語句又は数値として、正しいものを組み合わせたのは次のうちどれか。
a．電線は、ケーブルである場合を除き、引張強さ8.01kN以上のもの又は直径(ア)mm以上の硬銅線であること。
b．木柱の(イ)に対する安全率は、1.5以上であること。
c．径間は、電線に引張強さ14.51kN以上のもの又は断面積(ウ)mm²以上の硬銅より線を使用し、かつ、支持物にB種鉄筋コンクリート柱、B種鉄柱又は鉄塔を使用する場合を除き、規定する値以下とすること。
(ア) (イ) (ウ) (1) 5 風圧荷重 38 (2) 5 引張荷重 22 (3) 4 引張荷重 38 (4) 5 風圧荷重 22 (5) 4 風圧荷重 60

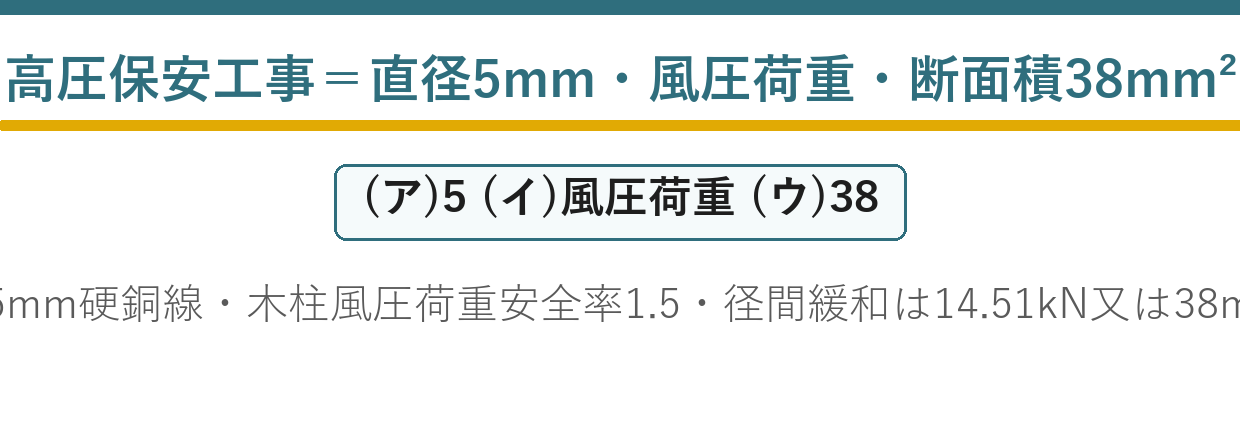

答えは(1)：5mm・風圧荷重・38mm²
令和3年度 A問題6は径間の数値、平成24年度 A問題8は条文の改正を扱っています。
この記事は、径間の緩和条件を主軸にします。
★径間の制限が外れる条件
| 条件 | 内容 |
| ★電線 | ★★引張強さ14.51kN以上又は断面積38mm²以上の硬銅より線 |
| ★支持物 | ★★B種鉄筋コンクリート柱、B種鉄柱又は鉄塔 |
| ★効果 | ★★高圧保安工事の径間制限（100m／150m）が適用されない |
2つの条件を「かつ」で満たす必要があります——電線だけ太くしても、支持物が弱ければだめです。
電線が切れにくく、支持物も倒れにくいなら、径間を縮める必要がない——これが緩和の理屈です。
★14.51kN・38mm²という数値
| 用途 | 引張強さ | 断面積 |
| ★高圧保安工事の電線（原則） | ★★8.01kN以上 | ★★直径5mm以上 |
| ★径間の緩和条件 | ★★14.51kN以上 | ★★38mm²以上 |
8.01kNの約1.8倍が14.51kN——相当に太い電線です。
直径5mmの断面積は約19.6mm²——38mm²はその約2倍です。
「22mm²」というダミーが置かれます——38という数字を覚えます。
★なぜA種柱・木柱は緩和されないのか
| 条文の言葉 | ダミー語 | 違い | |
| B種柱・鉄塔＝緩和あり | ★★B種柱・鉄塔＝緩和あり | ★A種柱・木柱＝緩和なし | ★★基礎の作り方が違う |
| 根かせ等で補強 | ★★根かせ等で補強 | ★根入れだけで自立 | ★★支えられる荷重が違う |
A種は柱を土に埋めるだけ、B種は基礎で固めます——耐えられる荷重が違うのです。
太い電線は重く、張力も大きい——それを支えるには丈夫な支持物が要るのです。
電線と支持物はセットで考える——だから条件も2つ組になっています。
★径間を縮めると何が起きるか
径間の2乗に比例する
弛度は約44％まで減り、地上高の余裕が大きくなる
径間を3分の2にすると、たるみは半分以下になります——2乗で効くからです。
たるみが減れば、下を通るものとの距離が稼げます——保安工事で径間を縮める理由です。
太い電線を強く張れば、同じ弛度をより長い径間で実現できる——だから緩和が成り立つのです。
木柱の安全率は改正されている
| 出題年度 | 問題文の安全率 |
| ★平成19年度 問8（本問） | ★★1.5以上 |
| ★平成24年度 問8 | ★★1.5以上 |
| ★令和3年度 問6 | ★★2.0以上 |
平成期の問題文は1.5、令和3年度は2.0——その間に条文が改正されています。
学習は現行の2.0で——低圧保安工事（69条）は1.5のままです。
本問で空欄になっているのは「風圧荷重」——数値そのものは問われていません。
「風圧荷重」であって「引張荷重」ではない
| 条文の言葉 | ダミー語 | 違い | |
| 木柱の風圧荷重に対する安全率 | ★★木柱の風圧荷重に対する安全率 | ★木柱の引張荷重に対する安全率 | ★★柱が受けるのは風の力 |
| 支持物＝風圧荷重 | ★★支持物＝風圧荷重 | ★支線＝引張荷重 | ★★部材で受ける力が違う |
柱を倒すのは風の力です——だから風圧荷重に対する安全率。
引張荷重は支線に対する規定——支線の安全率は2.5以上、引張荷重10.7kN以上です。
部材ごとに受ける力が違う——語を取り違えないことです。
風圧荷重の3種類
| 種類 | 適用する時期・場所 |
| ★甲種風圧荷重 | ★★高温季 |
| ★乙種風圧荷重 | ★★低温季で氷雪の多い地方（甲種の0.5倍＋着氷） |
| ★丙種風圧荷重 | ★★低温季で氷雪の少ない地方（甲種の0.5倍） |
季節と地方で使い分けます——夏は台風、冬は着氷という日本の気候を反映しています。
B問題の計算でも使われる区分です。
70条は3年度で問われている
| 年度 | 問われた部分 | 正解番号 |
| ★平成19年度 問8 | ★★5mm・風圧荷重・38mm²（本問） | ★★(1) |
| ★平成24年度 問8 | ★★8.01kN・硬銅線・風圧・150m | ★★(2) |
| ★令和3年度 問6 | ★★8.01kN・5mm・100m・150m | ★★(2) |
同じ条文でも、問われる箇所が毎回違います——条文全体を押さえる必要があるのです。
電線・安全率・径間・緩和条件の4点——これで70条は完成です。
低圧保安工事（69条）との比較
| 低圧保安工事 | 高圧保安工事 | |
| ★電線 | ★★8.01kN以上／直径5mm以上 | ★★同じ |
| ★木柱の安全率 | ★★1.5以上 | ★★2.0以上（現行） |
| ★径間 | ★★木柱・A種100m以下等 | ★★同じ |
違うのは木柱の安全率だけ——低圧1.5／高圧2.0という対で覚えます。
数値が近いぶん、混同を狙った選択肢が作られます。
⏱️ 本番での進め方
① (ア)は5mm——4mmではない。8.01kNとセット。
② (イ)は風圧荷重——「引張荷重」は支線の話。
③ (ウ)は38mm²——22mm²ではない。
④ 緩和には太い電線かつB種柱・鉄塔の両方が必要。
💡 覚え方
解釈70条 高圧保安工事＝①電線はケーブルを除き引張強さ8.01kN以上又は直径5mm以上の硬銅線 ②木柱の風圧荷重に対する安全率は2.0以上（現行）③径間は木柱・A種100m以下／B種150m以下／鉄塔400m以下。ただし引張強さ14.51kN以上又は断面積38mm²以上の硬銅より線を使用し、かつB種鉄筋コンクリート柱・B種鉄柱・鉄塔を使用する場合は、この径間制限が外れる。
⚠️ よくある間違い
(ア)は「4mm」ではなく5mm。(イ)は「引張荷重」ではなく風圧荷重——引張荷重は支線の規定。(ウ)は「22mm²」ではなく38mm²。
まとめ

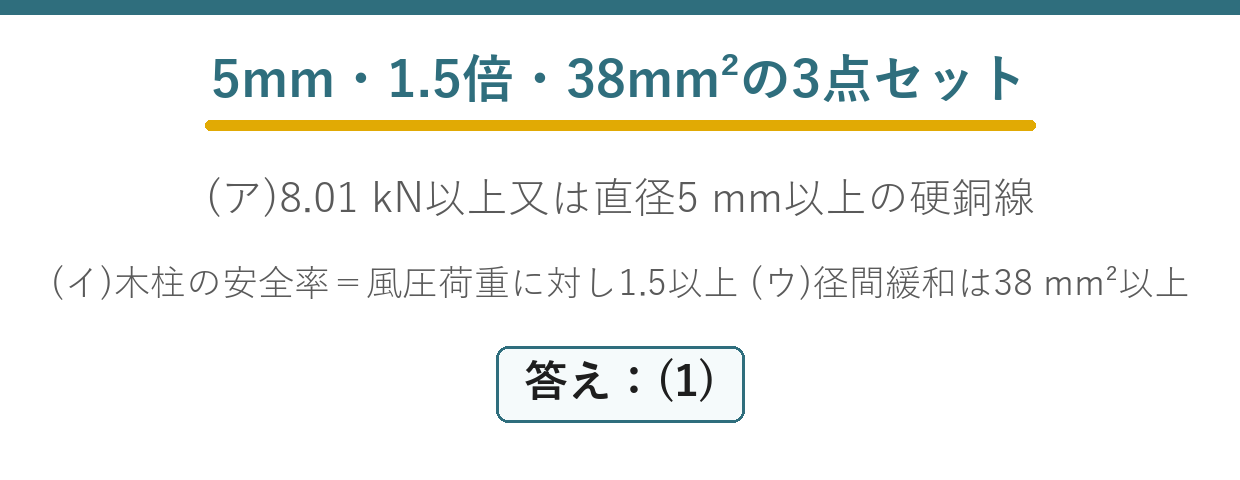

| (ア)電線 | 8.01kN以上又は直径5mm以上の硬銅線 |
| (イ)木柱の安全率 | 風圧荷重に対し1.5以上 |
| (ウ)径間緩和の電線 | 引張強さ14.51kN以上又は断面積38mm²以上の硬銅より線 |
| 径間緩和の支持物 | B種鉄筋コンクリート柱・B種鉄柱・鉄塔 |
| 趣旨 | 断線・支持物倒壊の防止 |
| 答え | (1) |
