電験3種法規科目電気施設管理平成18年度 A問題10 需要率・不等率・負荷率！3つの式を整理する

今回は平成18年度法規科目 A問題10、需要率・不等率・負荷率の定義式を問う空欄補充問題です。この3つの率は法規でも電力でも頻出——ここで完全に整理しておきましょう。

式を丸暗記するより分母・分子が何かを押さえるのが近道。需要率＝最大需要／総負荷設備容量、不等率＝各最大需要の和／合成最大需要（≧1）、負荷率＝平均需要／最大需要です。

答えは(1)：総負荷設備容量・合成最大需要電力・平均需要電力

需要率・不等率・負荷率の定義（電気施設管理）

★需要率＝最大需要電力 ÷ 総負荷設備容量 × 100〔％〕／★不等率＝各負荷の最大需要電力の総和 ÷ 合成最大需要電力（★必ず1以上）／★負荷率＝ 平均需要電力 ÷ 最大需要電力 × 100〔％〕

★式を丸暗記するより、分母・分子が何かを押さえるのが近道です。

この3つは法規でも電力でも頻出です——ここで完全に整理します。

平成18年度法規科目 A問題10：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

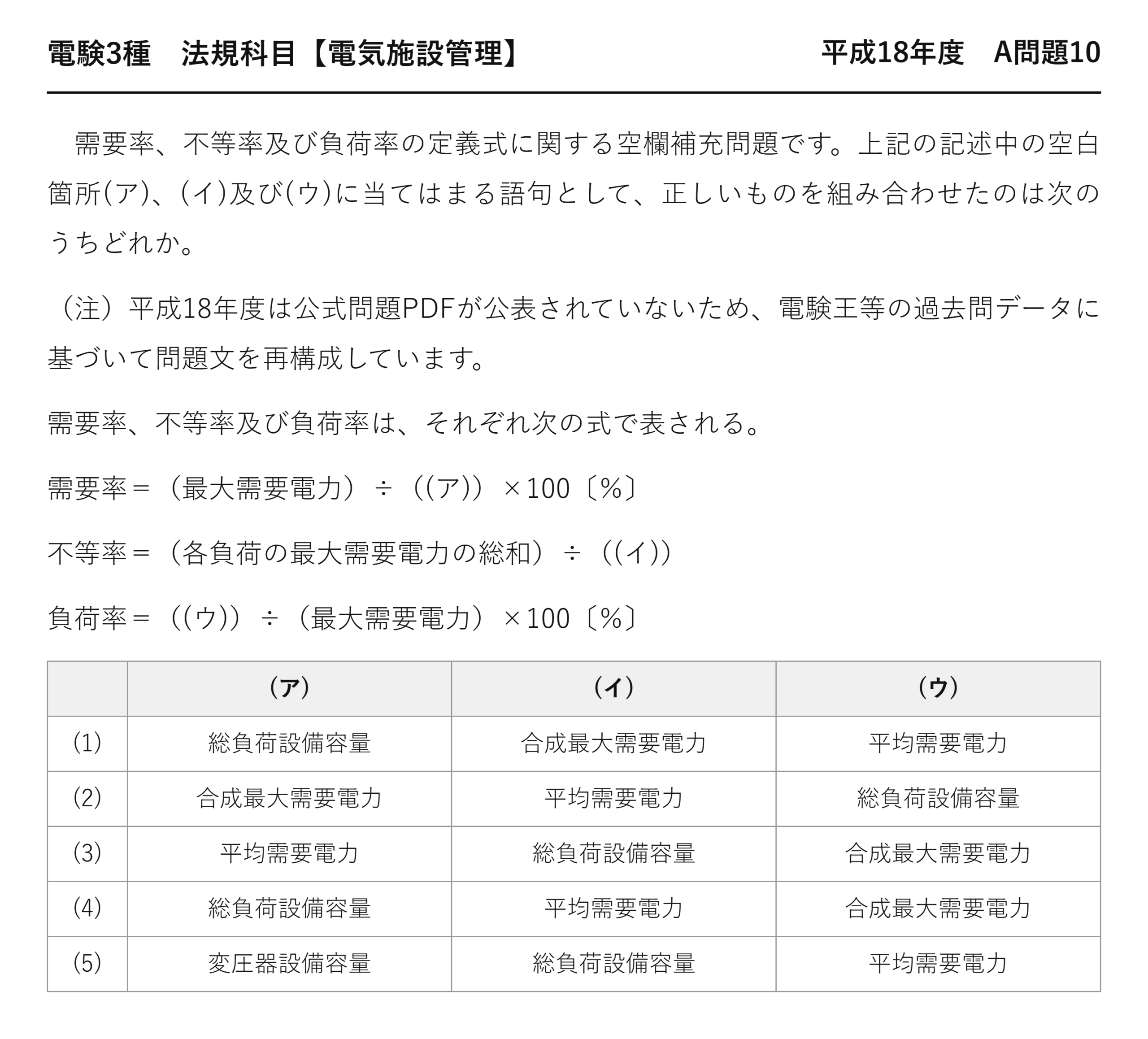

電験3種法規科目配電平成18年度 A問題10 問題文 — 平成18年度法規科目 A問題10 問題文

出典：一般財団法人電気技術者試験センター「平成18年度第三種電気主任技術者試験」法規科目 A問題10

電験3種法規科目【電気施設管理】平成18年度 A問題10

　需要率、不等率及び負荷率の定義式に関する空欄補充問題です。上記の記述中の空白箇所(ア)、(イ)及び(ウ)に当てはまる語句として、正しいものを組み合わせたのは次のうちどれか。

（注）平成18年度は公式問題PDFが公表されていないため、電験王等の過去問データに基づいて問題文を再構成しています。

需要率、不等率及び負荷率は、それぞれ次の式で表される。

需要率＝（最大需要電力）÷（(ア)）×100〔％〕

不等率＝（各負荷の最大需要電力の総和）÷（(イ)）

負荷率＝（(ウ)）÷（最大需要電力）×100〔％〕

(ア) (イ) (ウ)
(1) 総負荷設備容量合成最大需要電力平均需要電力
(2) 合成最大需要電力平均需要電力総負荷設備容量
(3) 平均需要電力総負荷設備容量合成最大需要電力
(4) 総負荷設備容量平均需要電力合成最大需要電力
(5) 変圧器設備容量総負荷設備容量平均需要電力

	(ア)	(イ)	(ウ)
(1)	総負荷設備容量	合成最大需要電力	平均需要電力
(2)	合成最大需要電力	平均需要電力	総負荷設備容量
(3)	平均需要電力	総負荷設備容量	合成最大需要電力
(4)	総負荷設備容量	平均需要電力	合成最大需要電力
(5)	変圧器設備容量	総負荷設備容量	平均需要電力

答え(ア)総負荷設備容量・(イ)合成最大需要電力・(ウ)平均需要電力＝ (1)

★★3つの率を1枚の表に

率	分子	分母	値の範囲
★需要率	★★最大需要電力	★★総負荷設備容量	★★通常1未満
★不等率	★★各負荷の最大需要電力の総和	★★合成最大需要電力	★★★必ず1以上
★負荷率	★★平均需要電力	★★最大需要電力	★★通常1未満

不等率だけが1以上です——ここが最大の識別ポイント。

他の2つは「一部÷全体」なので1未満になります。

この表を書ければ、どの空欄も埋まります。

★需要率——設備をどれだけ使っているか

\text{需要率} = \dfrac{P_{max}}{\sum P_{設備}} \times 100\,[\%]

最大需要電力÷総負荷設備容量
設備容量に対する実際の最大需要

設置した機器をすべて同時に全負荷で動かすことは普通ない——だから1未満です。

需要率が低ければ、変圧器を小さくできます——設備計画に使う値です。

分母は「設置した機器の容量の合計」——変圧器容量ではありません。

★★不等率——ピークがずれる効果

\text{不等率} = \dfrac{\sum P_{max,i}}{P_{max,合成}} \geq 1

各負荷の最大の和÷合成した最大
★分母のほうが小さいので1以上

P_{max,合成} = \dfrac{\sum P_{max,i}}{\text{不等率}}

合成最大需要電力を求める式
計算問題ではこの形で使う

工場のピークが昼、事務所のピークが朝なら、合計したピークは各ピークの和より小さいのです。

時間がずれる分だけ、全体の最大は小さくて済む——それを表す指標です。

だから不等率は必ず1以上——1未満になったら計算ミスです。

★負荷率——需要の平坦さ

\text{負荷率} = \dfrac{P_{平均}}{P_{max}} \times 100\,[\%]

平均需要電力÷最大需要電力

P_{平均} = \dfrac{W}{T}

平均需要電力＝期間の電力量÷時間
kWh÷h＝kW

負荷率が高いほど、需要が平坦で設備を効率よく使えます。

低いとピークだけ尖っていて、設備が遊ぶ時間が長い——不経済です。

ピークシフトは負荷率を上げる取り組みです。

3つを組み合わせた計算

P_{max,i} = (\text{設備容量}_i) \times (\text{需要率}_i)

各需要家の最大需要電力
①需要率で個別のピークを出す

P_{max,合成} = \dfrac{\sum P_{max,i}}{\text{不等率}}

全体の最大需要電力
②不等率で合成する

W = P_{max,合成} \times \text{負荷率} \times T

期間の電力量
③負荷率で電力量を出す

3つの率を順に使うのが、変電所容量を求める定番の流れです。

需要率→不等率→負荷率という順序——個別から全体へ。

B問題ではこの流れが計算問題として出ます。

★分母・分子を取り違えないコツ

率	覚え方
★需要率	★★「需要」が分子（最大需要電力）
★負荷率	★★「平均」が分子——平坦なら高い
★不等率	★★1以上になるほうが分子（総和）

率の名前と分子を結びつけると覚えやすいのです。

不等率は「1以上」から逆算すれば分母・分子が決まります。

迷ったら値の範囲で確かめる——確実な検算法です。

実務での使いどころ

場面	使う率
★受電設備の容量決定	★★需要率・不等率
★契約電力の検討	★★最大需要電力（デマンド）
★経済性の評価	★★負荷率

設備を過大にすれば無駄、過小にすれば停電——その判断に使う指標です。

電気管理者が日常的に扱う数値です。

負荷率と設備利用率

	条文の言葉	ダミー語	違い
負荷率	★★負荷率	★設備利用率	★★平均需要÷最大需要／平均出力÷定格出力
需要側の指標	★★需要側の指標	★発電設備の指標	★★見る対象が違う

設備利用率は発電所の稼働状況を表します——太陽光なら12〜15％程度。

似た名前ですが対象が違う——混同しないことです。

具体的な数値で確かめる

項目	A工場	B事務所
★設備容量	★★500kW	★★300kW
★需要率	★★60％	★★50％
★最大需要電力	★★300kW	★★150kW

\sum P_{max,i} = 300 + 150 = 450\,\mathrm{[kW]}

各最大需要の総和

P_{max,合成} = \dfrac{450}{1.25} = 360\,\mathrm{[kW]}

不等率1.25の場合の合成最大需要電力
★総和より小さくなる

ピークがずれるので、全体の最大は450kWではなく360kW——90kW分の設備が節約できます。

これが不等率を考える意味——過大な設備を避けられるのです。

負荷率から電力量を求める

W = P_{max} \times \text{負荷率} \times T

期間の電力量
負荷率を使って平均を出す

W = 360 \times 0.6 \times 24 = 5184\,\mathrm{[kWh]}

負荷率60％・1日の場合
平均216kW×24時間

負荷率がわかれば、最大電力から電力量が出せます——平均＝最大×負荷率。

B問題ではこの流れがそのまま計算問題になります——定義を押さえれば解けるのです。

⏱️ 本番での進め方
① 需要率＝最大需要電力／総負荷設備容量。
② 不等率＝各最大の総和／合成最大需要電力——必ず1以上。
③ 負荷率＝平均需要電力／最大需要電力。
④ 迷ったら値の範囲（1以上か未満か）で検算する。

💡 覚え方
需要率＝最大需要電力／総負荷設備容量×100〔％〕／不等率＝各負荷の最大需要電力の総和／合成最大需要電力（必ず1以上）／負荷率＝平均需要電力／最大需要電力×100〔％〕。計算の流れは需要率→不等率→負荷率の順（個別から全体へ）。

⚠️ よくある間違い
不等率は必ず1以上——1未満なら分母・分子が逆。需要率の分母は「変圧器容量」ではなく総負荷設備容量。負荷率の分子は平均需要電力。

まとめ

需要率	最大需要電力÷総負荷設備容量×100%
不等率	各最大需要の総和÷合成最大需要電力（≧1）
負荷率	平均需要電力÷最大需要電力×100%
(ア)	総負荷設備容量
(イ)	合成最大需要電力
(ウ)／答え	平均需要電力／(1)
