今回は令和7年度上期 電力科目 A問題3を解説します。汽力発電設備で、水・蒸気・燃焼ガスがボイラ及びタービンの主要設備を通過する一般的な順序について、誤っているものを選ぶ問題です。
3本の流れを別々に覚えるのがコツ。水は給水ポンプ→節炭器→蒸気ドラム、蒸気はドラム→過熱器→高圧タービン→再熱器→低圧タービン→復水器、燃焼ガスは火炉→過熱器→再熱器→節炭器→空気予熱器→電気集じん装置→脱硫装置→煙突です。
出題のポイント
令和7年度上期 電力科目 A問題3：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。

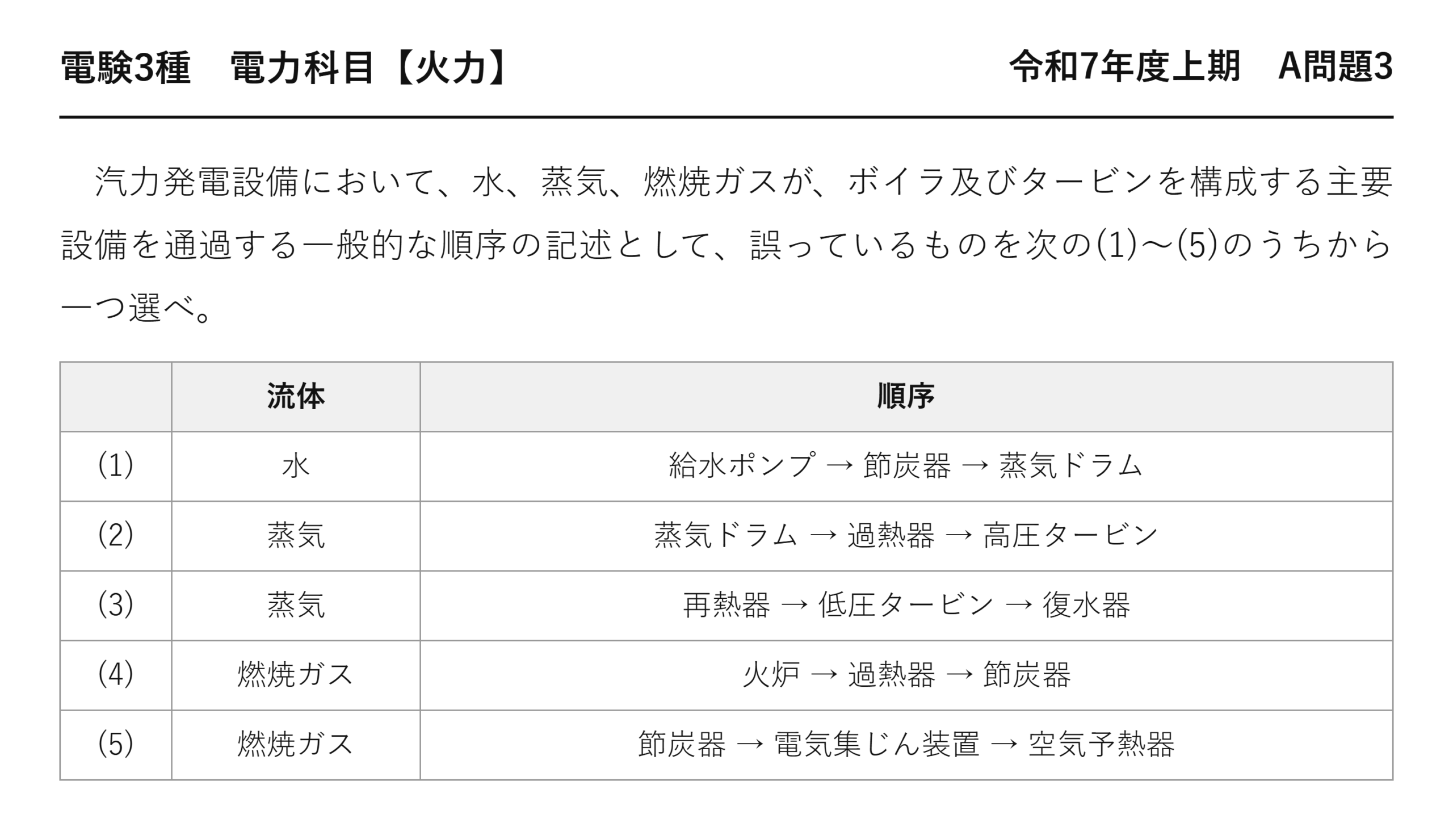

電験3種 電力科目 【火力】 令和7年度上期 A問題3
汽力発電設備において、水、蒸気、燃焼ガスが、ボイラ及びタービンを構成する主要設備を通過する一般的な順序の記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。
流体 順序 (1) 水 給水ポンプ → 節炭器 → 蒸気ドラム (2) 蒸気 蒸気ドラム → 過熱器 → 高圧タービン (3) 蒸気 再熱器 → 低圧タービン → 復水器 (4) 燃焼ガス 火炉 → 過熱器 → 節炭器 (5) 燃焼ガス 節炭器 → 電気集じん装置 → 空気予熱器

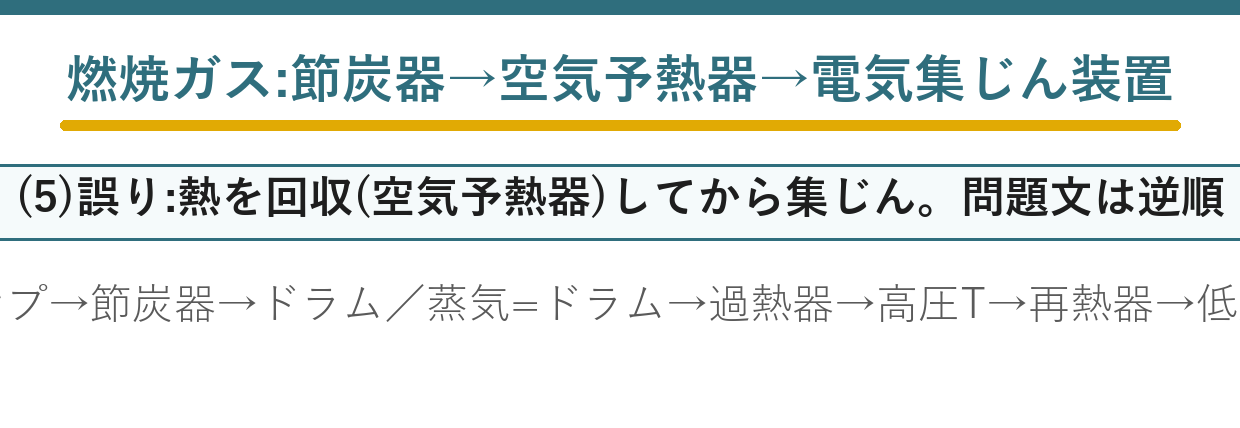

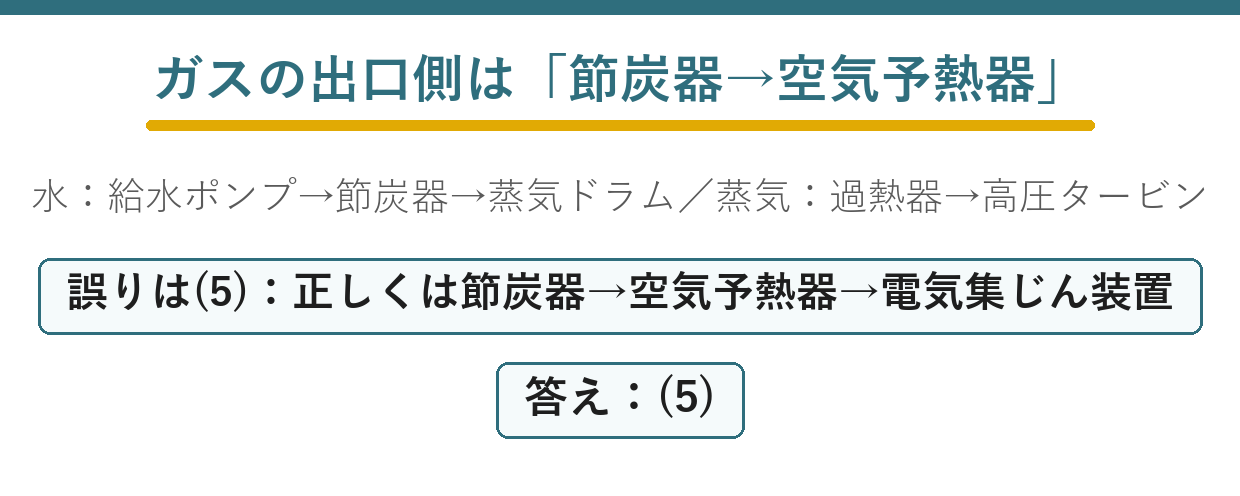

ポイント解説：燃焼ガスは節炭器→空気予熱器→電気集じん装置の順
(5)が誤り：燃焼ガスは火炉を出たあと、過熱器・再熱器・節炭器で熱を奪われ、最後に空気予熱器で燃焼用空気を温めることで熱を回収する。その後に電気集じん装置へ入り、ばいじんを除去してから脱硫装置を経て煙突へ抜ける。つまり正しい順序は節炭器→空気予熱器→電気集じん装置であり、問題文は空気予熱器と電気集じん装置が逆になっている。空気予熱器を先に置くのは、熱をできるだけ回収してガス温度を下げてから集じんするほうが、集じん装置を高温にさらさずに済み効率もよいためである。
その他の記述は正しい：(1)水は 給水ポンプ→節炭器（排ガスの余熱で給水を加熱）→蒸気ドラム。(2)蒸気は 蒸気ドラム→過熱器（飽和蒸気を過熱蒸気に）→高圧タービン。(3)高圧タービンで仕事をした蒸気は再熱器で温め直され→低圧タービン→復水器へ。(4)燃焼ガスは 火炉→過熱器→（再熱器）→節炭器。よって答えは(5)。
問題の解説

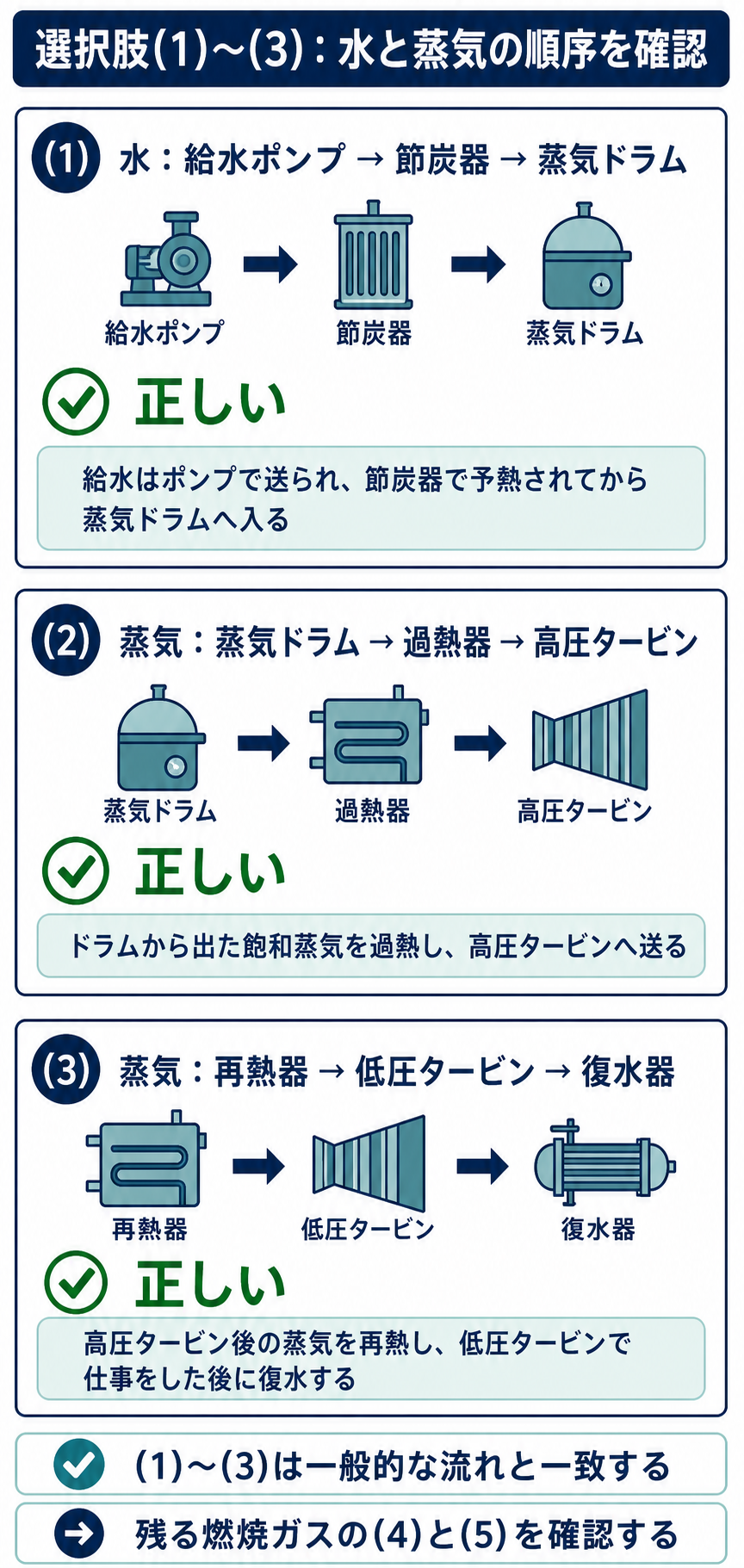

STEP1 水の流れ
給水ポンプ→節炭器→蒸気ドラム→（降水管・水壁）→蒸気ドラム。(1)は正しい。
STEP2 蒸気の流れ
蒸気ドラム→過熱器→高圧タービン→再熱器→低圧タービン→復水器。(2)(3)は正しい。

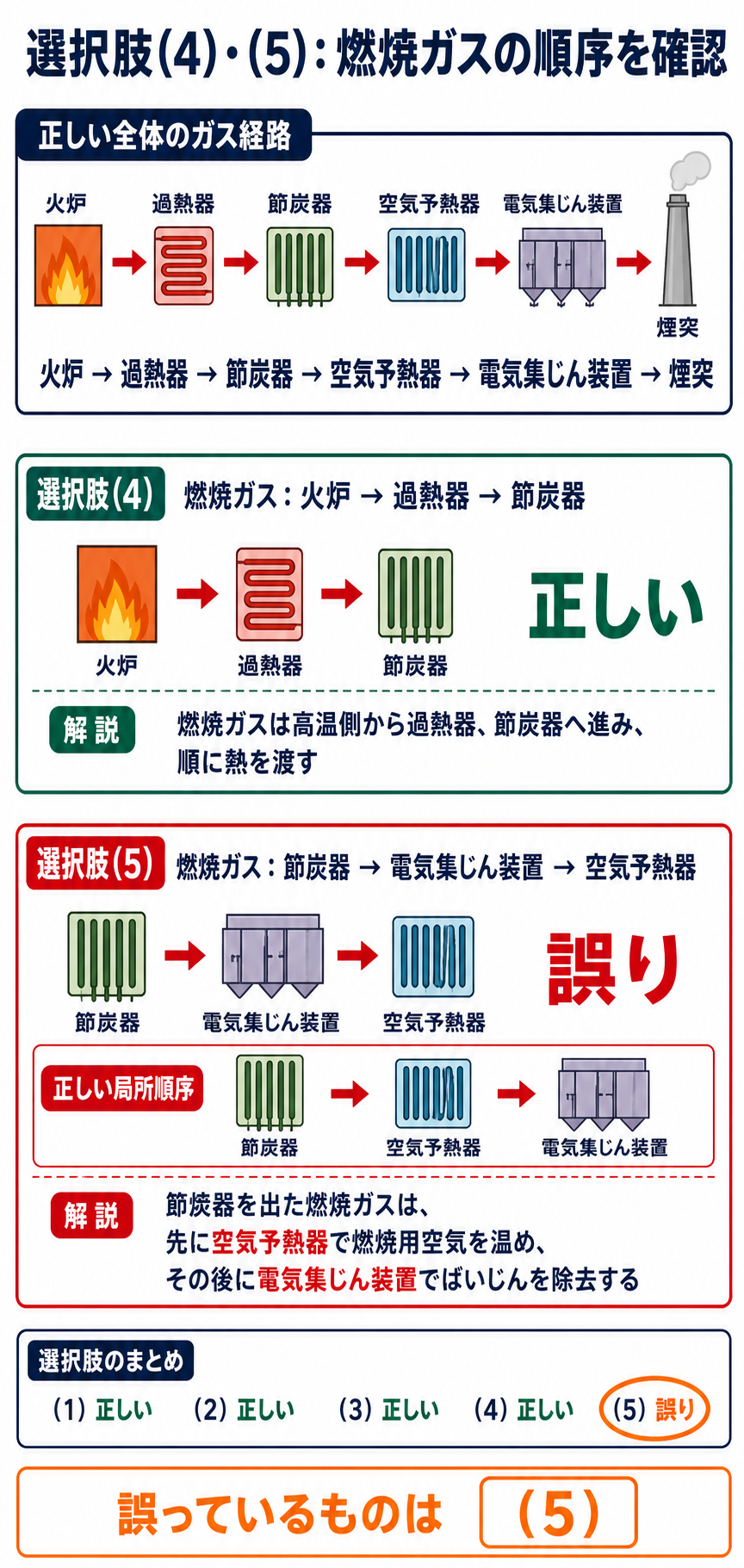

STEP3 燃焼ガスの流れ
火炉→過熱器→再熱器→節炭器→空気予熱器→電気集じん装置→脱硫装置→煙突。(4)は正しいが、(5)は空気予熱器と電気集じん装置が逆で誤り。
答え：(5)
💡 覚え方

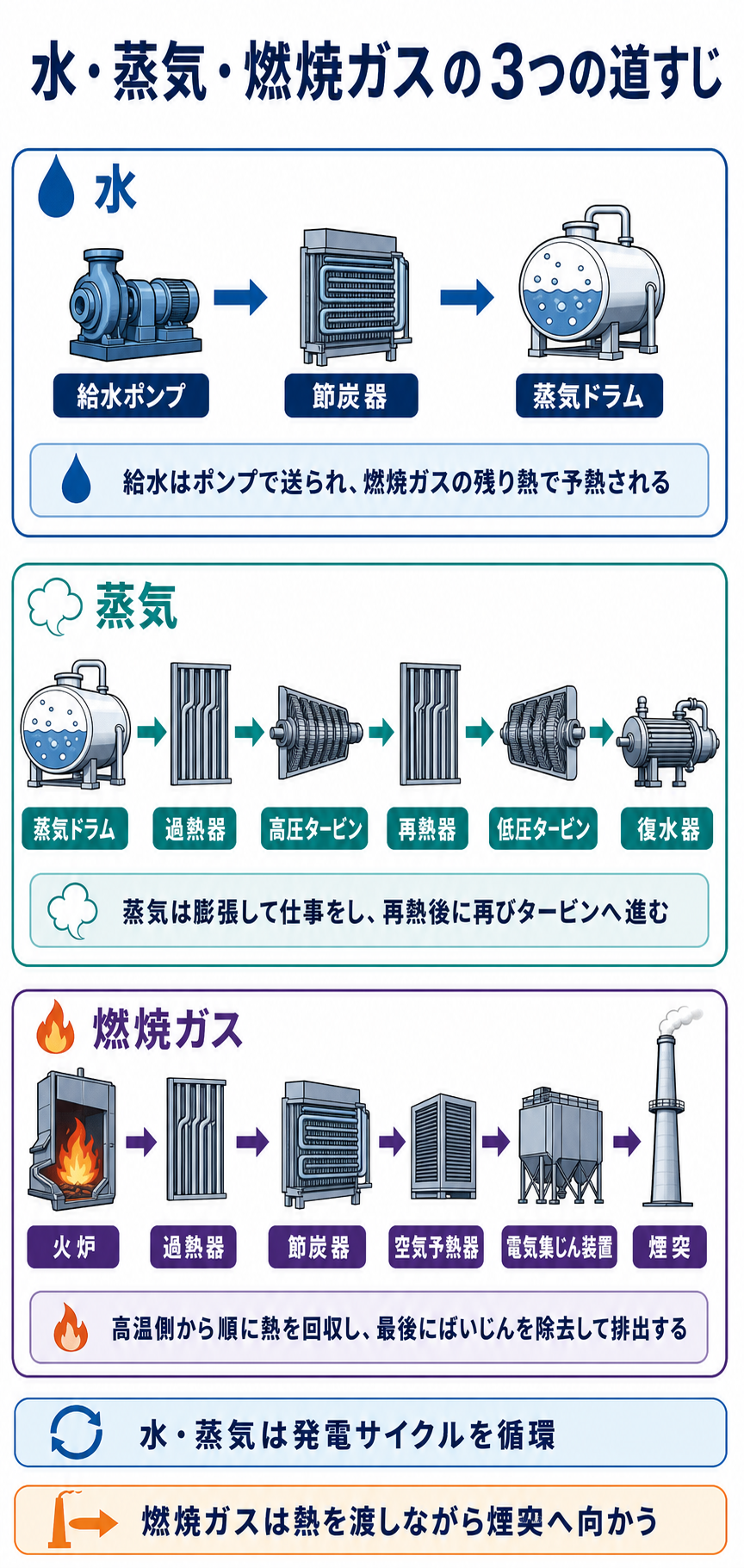

3つの流れで覚える。【水】給水ポンプ→節炭器→蒸気ドラム。【蒸気】蒸気ドラム→過熱器→高圧タービン→再熱器→低圧タービン→復水器→（復水ポンプ→給水加熱器→給水ポンプへ戻る）。【燃焼ガス】火炉→過熱器→再熱器→節炭器→空気予熱器→電気集じん装置→脱硫装置→煙突。ガス側は「熱を全部しぼり取ってから、ゴミを取る」と覚える。節炭器＝給水を加熱、空気予熱器＝燃焼用空気を加熱——どちらも排ガスの余熱回収装置。
⚠️ よくある間違い
空気予熱器と電気集じん装置の順序が最頻出の引っかけ——先に空気予熱器（熱回収）、後に電気集じん装置。節炭器（水を温める）と空気予熱器（空気を温める）を混同しない。蒸気は「高圧タービン→再熱器→低圧タービン」で、再熱器はタービンの間に入る（ボイラ入口ではない）。
まとめ
| (1)水 | 給水ポンプ→節炭器→蒸気ドラム→正しい |
| (2)蒸気 | 蒸気ドラム→過熱器→高圧タービン→正しい |
| (3)蒸気 | 再熱器→低圧タービン→復水器→正しい |
| (4)燃焼ガス | 火炉→過熱器→節炭器→正しい |
| (5)燃焼ガス | 正しくは節炭器→空気予熱器→電気集じん装置→誤り |
