電験3種電力科目変電令和3年度 A問題9 3台のうち1台が故障！残り2台で賄えるか？

今回は令和3年度電力科目 A問題9、20MV·Aの三相変圧器3台をもつ配電用変電所で1台が故障したとき、残り2台の過負荷運転で賄えない分を他の変電所へ何%切り換えるかを求める計算問題です。

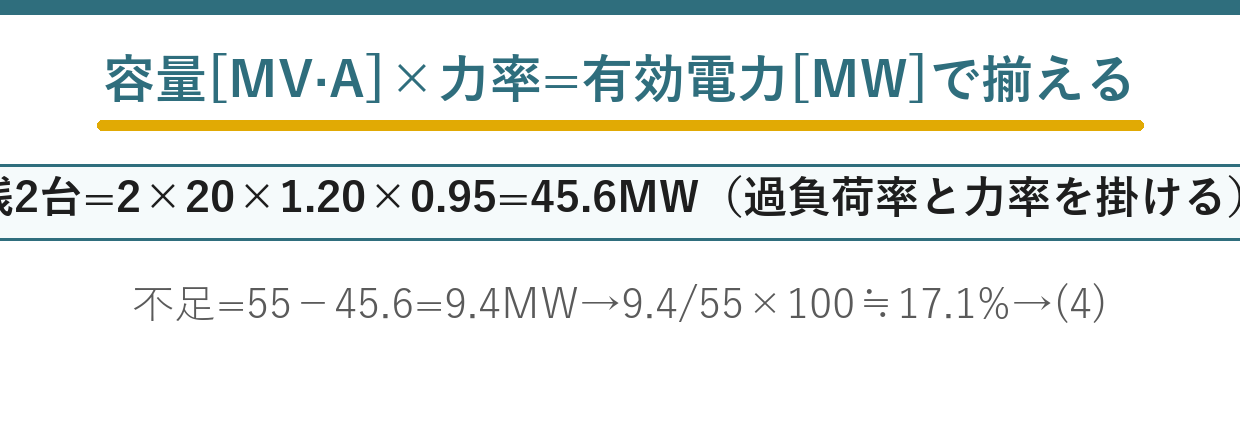

ポイントは皮相電力[MV·A]と有効電力[MW]の使い分け。変圧器の容量は皮相電力、負荷は有効電力（MW）で与えられているので、変圧器が供給できる有効電力＝容量×過負荷率×力率で揃えてから引き算します。

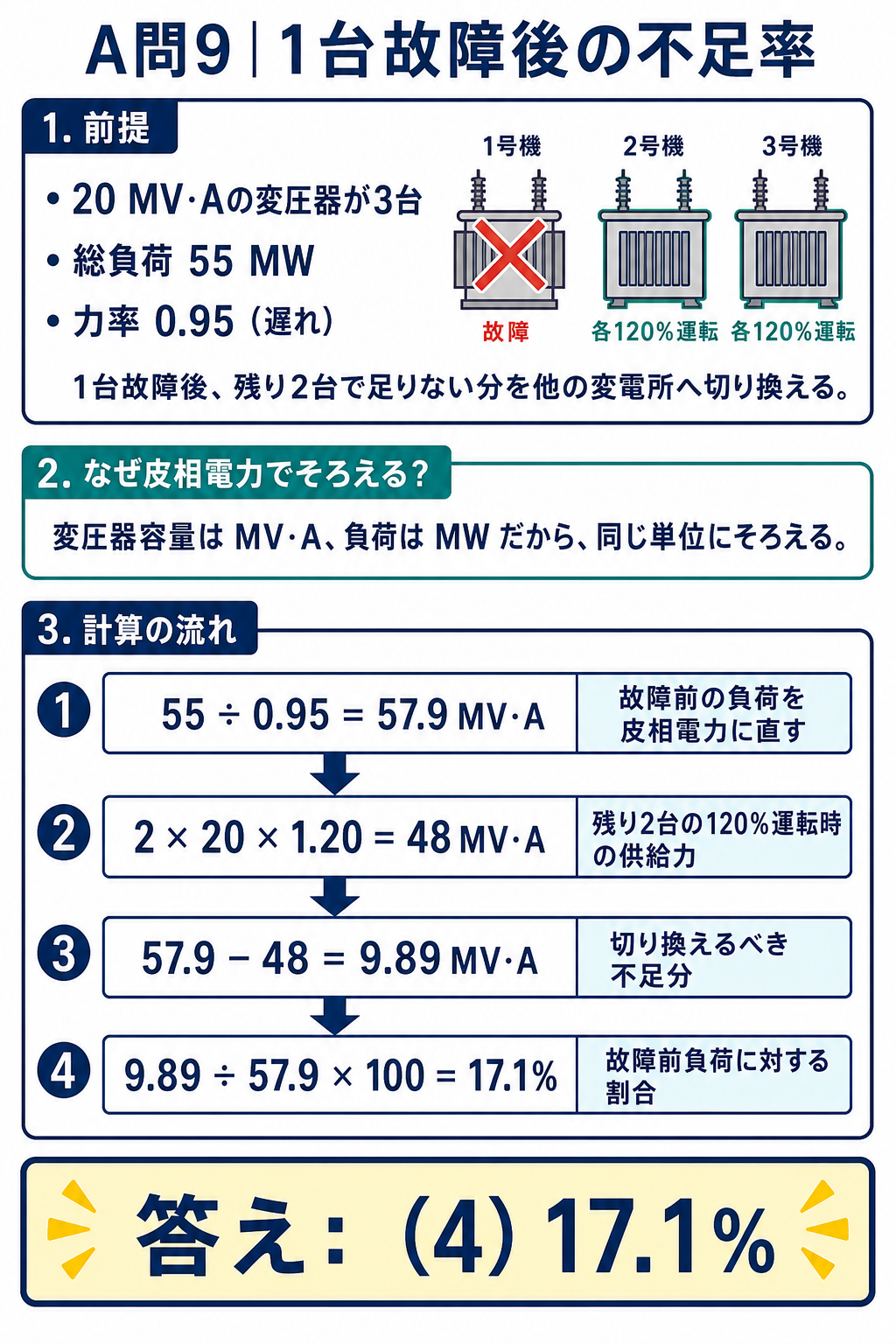

皮相電力でそろえる

変圧器の容量は MV·A、負荷は MW——単位が違うのでそろえます。

皮相電力

\( S=\dfrac{P}{\cos\theta} \)

力率で割ると MW から MV·A になる

\( S=\dfrac{55}{0.95}=57.9\ [\mathrm{MV\cdot A}] \)

総負荷の皮相電力
★これが供給すべき量

次に、残った2台で送れる量を求めます。

\( S_2=2\times 20\times 1.2=48\ [\mathrm{MV\cdot A}] \)

2台を120 ％で運転
★過負荷運転

差が、他の変電所へ切り換える分です。

\( \Delta S=57.9-48=9.89\ [\mathrm{MV\cdot A}] \)

不足分

\( \dfrac{9.89}{57.9}\times 100=17.1\ [\%] \)

故障前の負荷に対する割合
★答え

令和3年度電力科目 A問題9：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

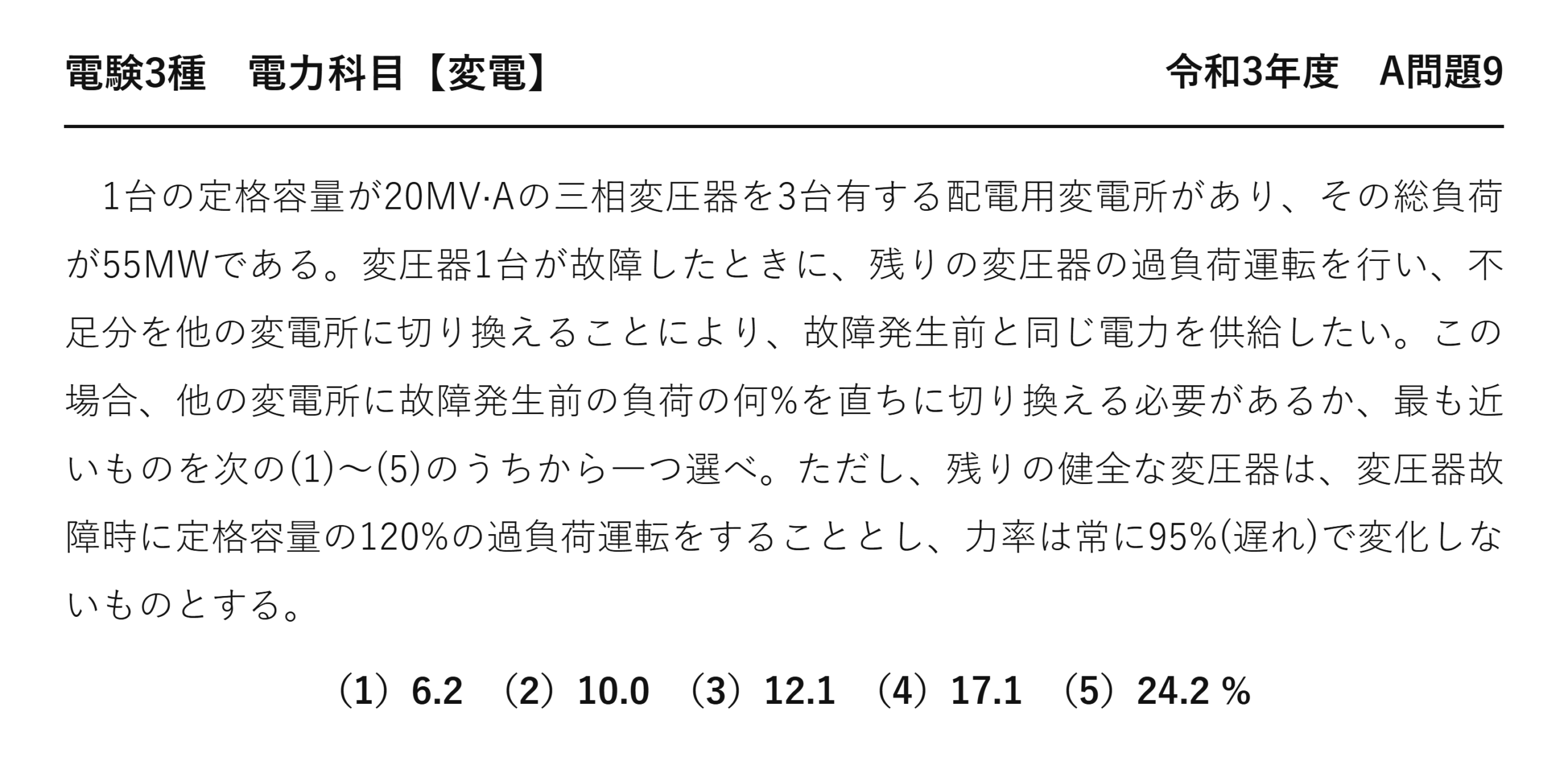

電験3種電力科目変電令和3年度 A問題9 問題文 — 令和3年度電力科目 A問題9 問題文

出典：一般財団法人電気技術者試験センター「令和3年度第三種電気主任技術者試験」電力科目 A問題9

電験3種電力科目【変電】令和3年度 A問題9

　1台の定格容量が20MV·Aの三相変圧器を3台有する配電用変電所があり、その総負荷が55MWである。変圧器1台が故障したときに、残りの変圧器の過負荷運転を行い、不足分を他の変電所に切り換えることにより、故障発生前と同じ電力を供給したい。この場合、他の変電所に故障発生前の負荷の何%を直ちに切り換える必要があるか、最も近いものを次の(1)〜(5)のうちから一つ選べ。ただし、残りの健全な変圧器は、変圧器故障時に定格容量の120%の過負荷運転をすることとし、力率は常に95%(遅れ)で変化しないものとする。

（1）6.2　（2）10.0　（3）12.1　（4）17.1　（5）24.2 %

答え正解は (4)——約17.1 ％ です。

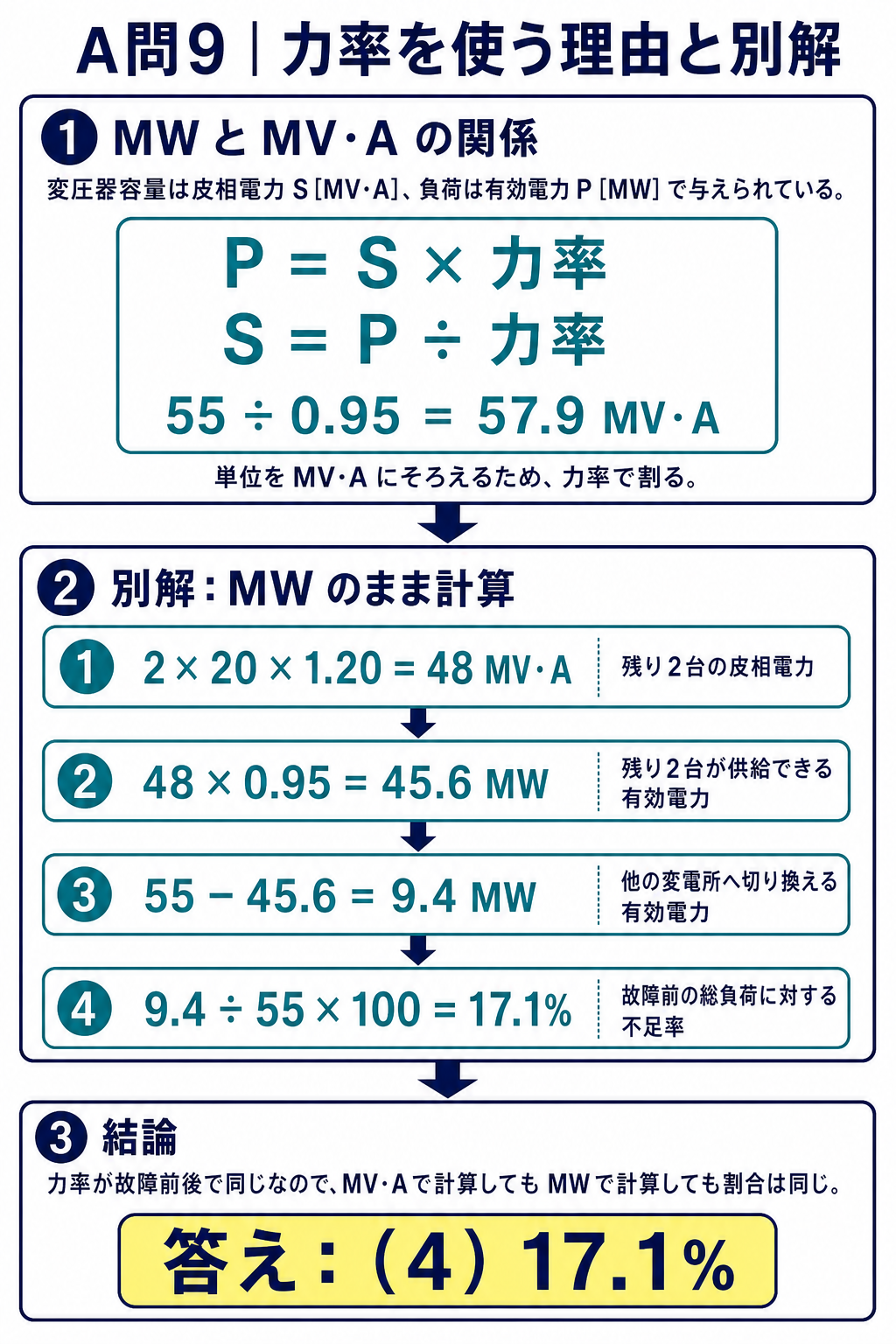

別解：MW のまま計算する

力率で割らずに、変圧器側を MW に直しても同じ答えが出ます。

\( P_2=48\times 0.95=45.6\ [\mathrm{MW}] \)

2台で送れる有効電力

\( \Delta P=55-45.6=9.4\ [\mathrm{MW}] \)

不足分

\( \dfrac{9.4}{55}\times 100=17.1\ [\%] \)

割合
★同じ答え

比を取るので、力率は約分されて消えます——どちらでそろえても構いません。

問われているのが「割合」だから——絶対値を問う問題なら単位をそろえる必要があります。

N−1 という考え方

1台が故障しても供給を続けられるか——それがN−1基準です。

状態	供給できる量	結果
★正常（3台）	★60 MV·A	★57.9 MV·A を余裕をもって供給
★1台故障（2台・定格）	★40 MV·A	★大きく不足する
★1台故障（2台・120 ％）	★48 MV·A	★まだ17 ％足りない

過負荷運転をしても足りない——だから他の変電所へ回す必要があるのです。

変圧器は短時間なら定格を超えて使えます——油と巻線の温度上昇に余裕があるからです。

ただし長時間続ければ絶縁が劣化する——だから「直ちに切り換える」必要があることになります。

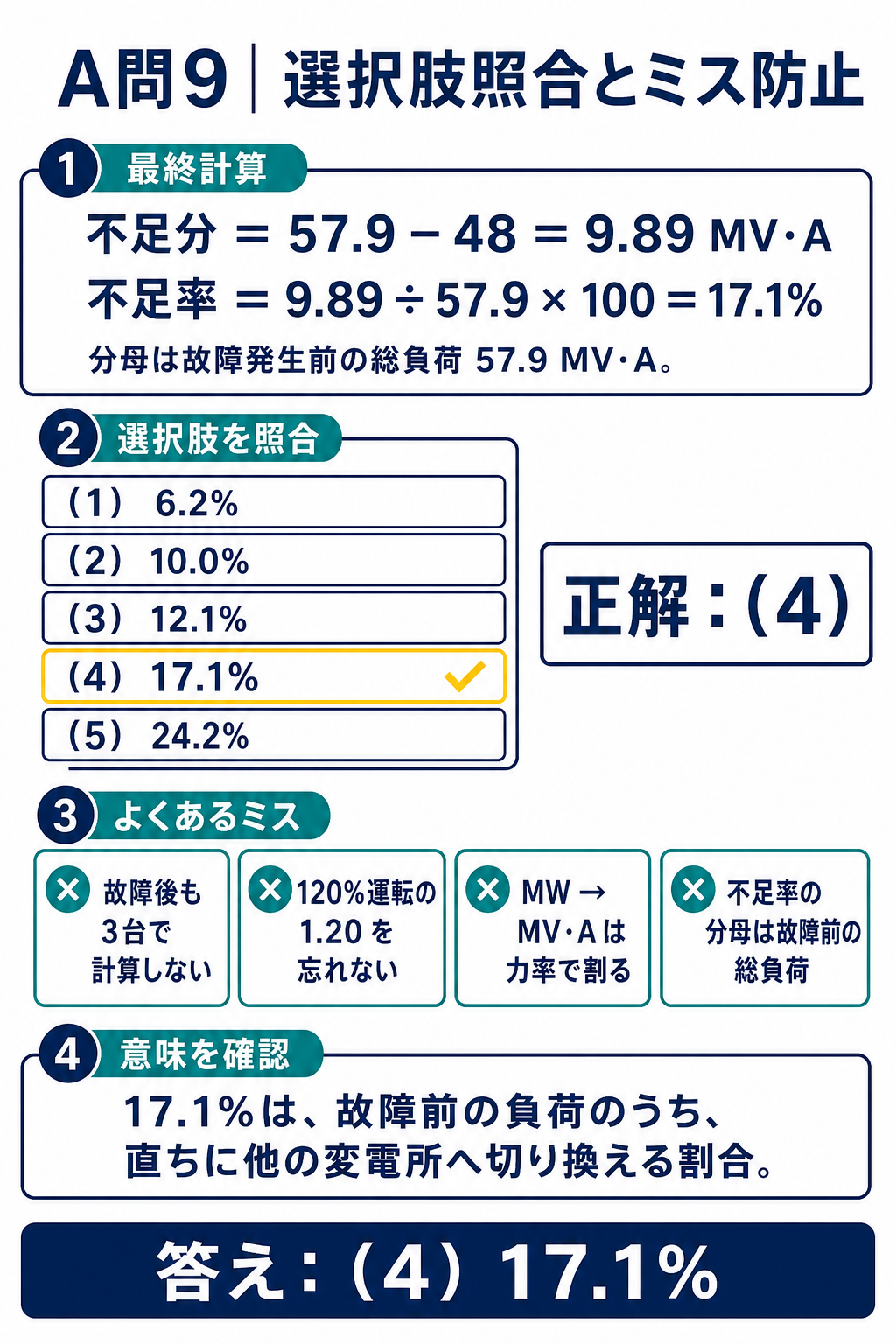

⚠️ よくある間違い
3台ぶんで計算してしまう——故障したのは1台なので、残りは2台です。
120 ％を掛け忘れる——2×20＝40 MV·A となり、切換は30.9 ％。選択肢にありません。
力率を掛けてしまう——MW を MV·A にするには割ります。55×0.95＝52.25 としてしまうと誤りです。
分母を48にしてしまう——9.89/48＝20.6 ％。問われているのは「故障発生前の負荷の何％」なので分母は57.9です。
選択肢(5)24.2 ％は、1台ぶん20 MV·A を基準にした値に近い——何を分母にするかで大きく変わります。

⏱️ 本番での進め方
①★MW と MV·A をそろえる。力率で割ると MV·A。
②★残るのは2台。120 ％で48 MV·A。
③★分母は故障前の総負荷57.9 MV·A。
④比を取るので、MW のままでも同じ答えになる。

💡 覚え方
「そろえて、引いて、割る」——3手で終わります。分母を取り違えないこと——「故障発生前の負荷の何％」と書いてあります。

変圧器の並行運転は平成26年度 A問題7（変電：変圧器の並行運転）にあります。

変圧器が過負荷に耐えられる理由

「120 ％の過負荷運転」という条件は、実務に基づいています。

部位	制約するもの	限度
★巻線	★絶縁物の耐熱	★A種絶縁で105 ℃
★絶縁油	★劣化・ガス発生	★上層油温95 ℃ 前後
★熱の伝わり	★時定数が数時間ある	★短時間なら温度が上がりきらない

変圧器は熱容量が大きく、温度がゆっくり上がります——だから短時間の過負荷に耐えられるのです。

逆に長時間続ければ、絶縁が劣化して寿命が縮む——温度が6 ℃ 上がると寿命が半分とも言われます。

だから問題文が「直ちに切り換える」と書いている——過負荷は一時しのぎだからです。

なぜ3台構成にするのか

1台故障しても供給を続けられるようにするためです。

2台構成なら、1台故障で半分になってしまう——3台なら3分の2が残ります。

本問では、それでも17 ％足りない——負荷が容量に対して大きいことを意味します。

配電用変電所のバンク構成

本問の「3台」という設定を、実際の設計から見ましょう。

台数	1台故障時に残る割合	120 ％運転なら
★2台	★50 ％	★60 ％
★3台	★67 ％	★80 ％
★4台	★75 ％	★90 ％

台数が多いほど、1台失ったときの影響が小さくなります——けれども設備費は増えます。

本問では総負荷57.9 MV·A に対して48 MV·A——83 ％を供給できる計算です。

残り17 ％を他の変電所へ回す——配電線を切り換えて融通します。

配電線の切換とは

配電系統は、隣の変電所とつながる形に作られています。

ふだんは開放している開閉器を閉じれば、供給元を変えられる——常時開路点と呼ばれます。

だから「直ちに切り換える」ことができる——あらかじめ備えているからです。

要点をもう一度

単位をそろえて引き算するだけの問題です。

順	やること	値
★①	★負荷を MV·A に直す（÷0.95）	★57.9 MV·A
★②	★残り2台の容量（×1.2）	★48 MV·A
★③	★差を取る	★9.89 MV·A
★④	★故障前の負荷で割る	★17.1 ％

比を取るので、MW のままでも同じ答え——力率が約分されます。

気をつけるのは、分母を「故障前の総負荷」にすること——問題文がそう指定しています。

なぜ力率が「常に95 ％」と断ってあるのか

負荷を切り換えても力率が変わらない、という前提です。

もし変わるなら、MW と MV·A の換算が場所ごとに異なる——計算が成り立たなくなります。

「変化しないものとする」という条件は、計算を単純にするための断り——読み飛ばしてよい部分です。

力率が悪いと何が起きるか

本問の95 ％という力率を、他の値と比べてみましょう。

力率	55 MW に必要な容量	2台120 ％で足りるか
★100 ％	★55.0 MV·A	★13 ％不足
★95 ％（本問）	★57.9 MV·A	★17 ％不足
★85 ％	★64.7 MV·A	★26 ％不足

力率が悪いほど、同じ電力を送るのに大きな容量が要ります——無効電力ぶんの電流が余計に流れるからです。

だから力率改善は、変圧器の容量を実質的に増やすことになる——設備投資を先送りできるのです。

電力用コンデンサを入れて力率を95 ％から99 ％にすれば、必要容量は約4 ％減ります——変圧器を増設するより安上がりでしょう。

まとめ

残2台の容量	2×20MV·A×1.20=48MV·A
有効電力に換算	48×0.95=45.6MW
不足分	55−45.6=9.4MW
切換率	9.4/55×100≒17.1%
答え	(4)
