架空送電15【電験3種 電力】塩害は漏れ電流から始まる！直列連結・漏れ距離長く・長幹がいし 令和3年度 A問題10 完全解説

今回は令和3年度 電力科目 A問題10、がいしの塩害とその対策の空欄補充問題です。塩害のメカニズム（漏れ電流）から、対策（はっ水塗布・直列連結・漏れ距離・長幹がいし）まで、令和6年度下期A問題8（架空送電6）の誤り選択と表裏一体の内容です。

ストーリーで覚えましょう：塩分が付着してぬれると漏れ電流が流れ、雑音・電波障害、やがてフラッシオーバへ。対策ははっ水性物質の塗布、懸垂がいしを直列に増結（過絶縁）、表面漏れ距離を長く、そして雨洗効果の高い長幹がいしの採用です。

出題のポイント

令和3年度 電力科目 A問題10：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

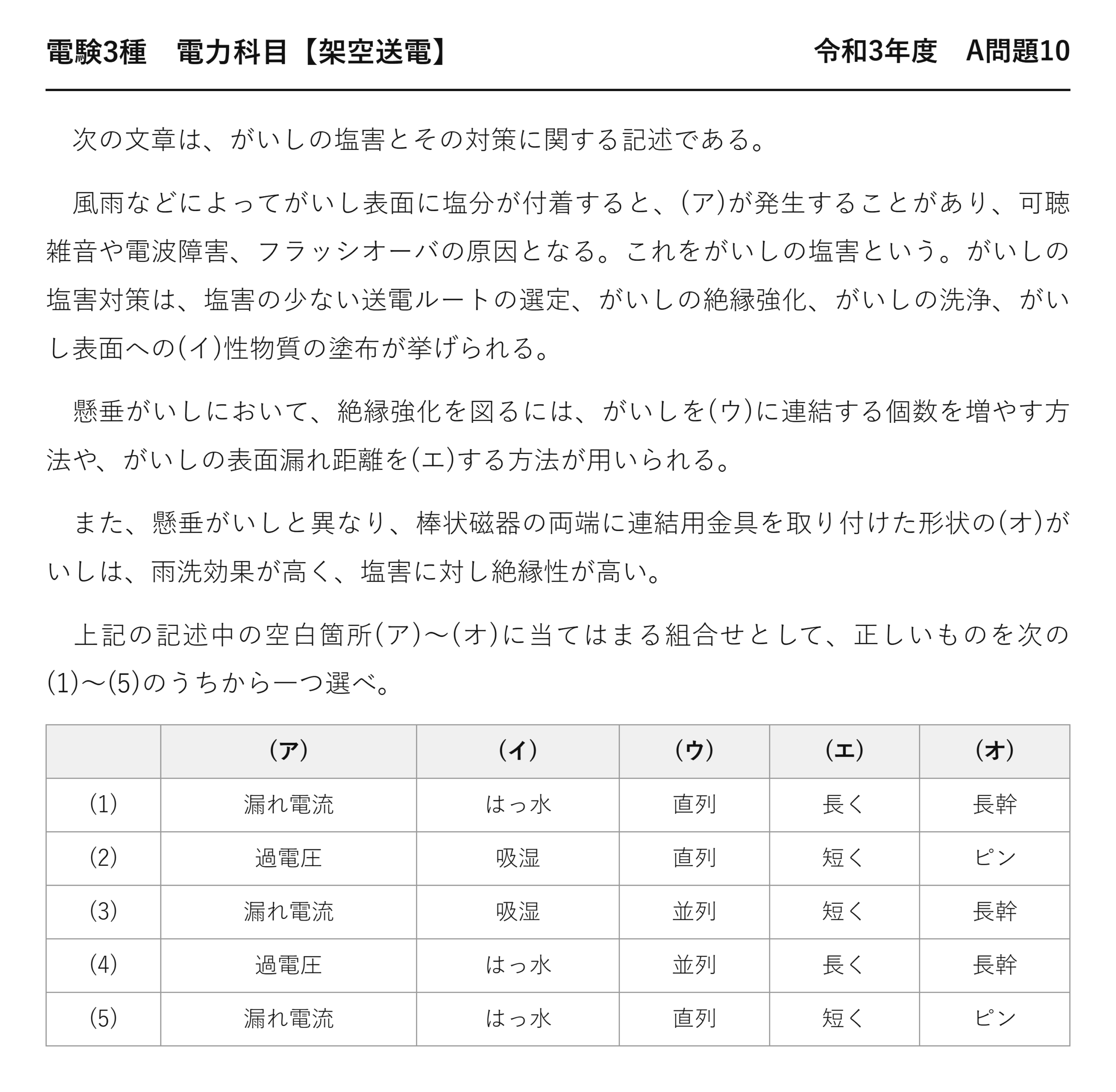

電験3種 電力科目 【架空送電】 令和3年度 A問題10

　次の文章は、がいしの塩害とその対策に関する記述である。

　風雨などによってがいし表面に塩分が付着すると、(ア)が発生することがあり、可聴雑音や電波障害、フラッシオーバの原因となる。これをがいしの塩害という。がいしの塩害対策は、塩害の少ない送電ルートの選定、がいしの絶縁強化、がいしの洗浄、がいし表面への(イ)性物質の塗布が挙げられる。

　懸垂がいしにおいて、絶縁強化を図るには、がいしを(ウ)に連結する個数を増やす方法や、がいしの表面漏れ距離を(エ)する方法が用いられる。

　また、懸垂がいしと異なり、棒状磁器の両端に連結用金具を取り付けた形状の(オ)がいしは、雨洗効果が高く、塩害に対し絶縁性が高い。

　上記の記述中の空白箇所(ア)〜(オ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。

	(ア)	(イ)	(ウ)	(エ)	(オ)
(1)	漏れ電流	はっ水	直列	長く	長幹
(2)	過電圧	吸湿	直列	短く	ピン
(3)	漏れ電流	吸湿	並列	短く	長幹
(4)	過電圧	はっ水	並列	長く	長幹
(5)	漏れ電流	はっ水	直列	短く	ピン

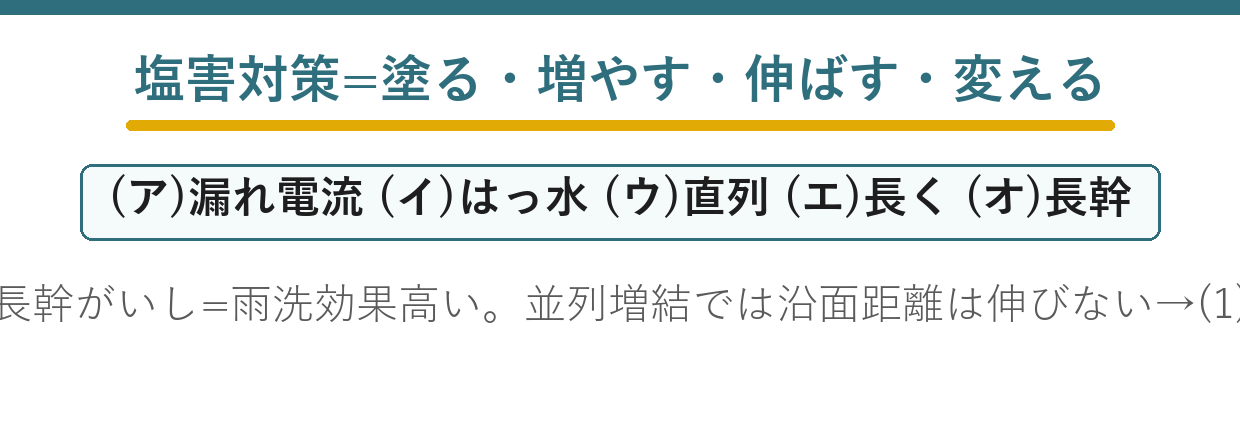

ポイント解説：塩分＋湿気→漏れ電流→雑音→フラッシオーバの連鎖を断つ

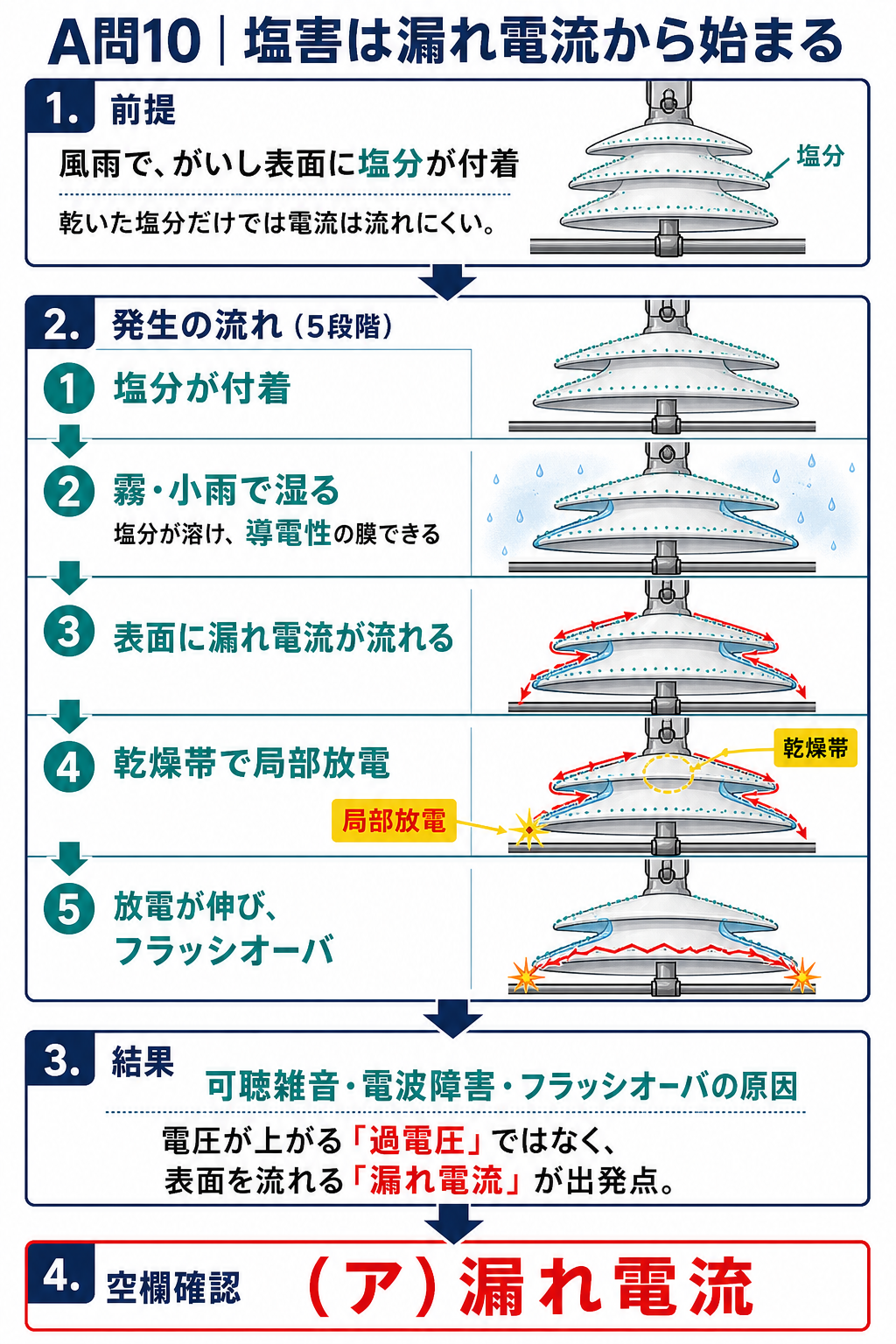

(ア)漏れ電流：がいし表面に付着した塩分が霧や小雨でぬれて溶けると導電路ができ、漏れ電流が流れる。これが可聴雑音・電波障害の源になり、進行すると局部アーク→フラッシオーバに至る。塩害の主役は「過電圧」ではなく漏れ電流。

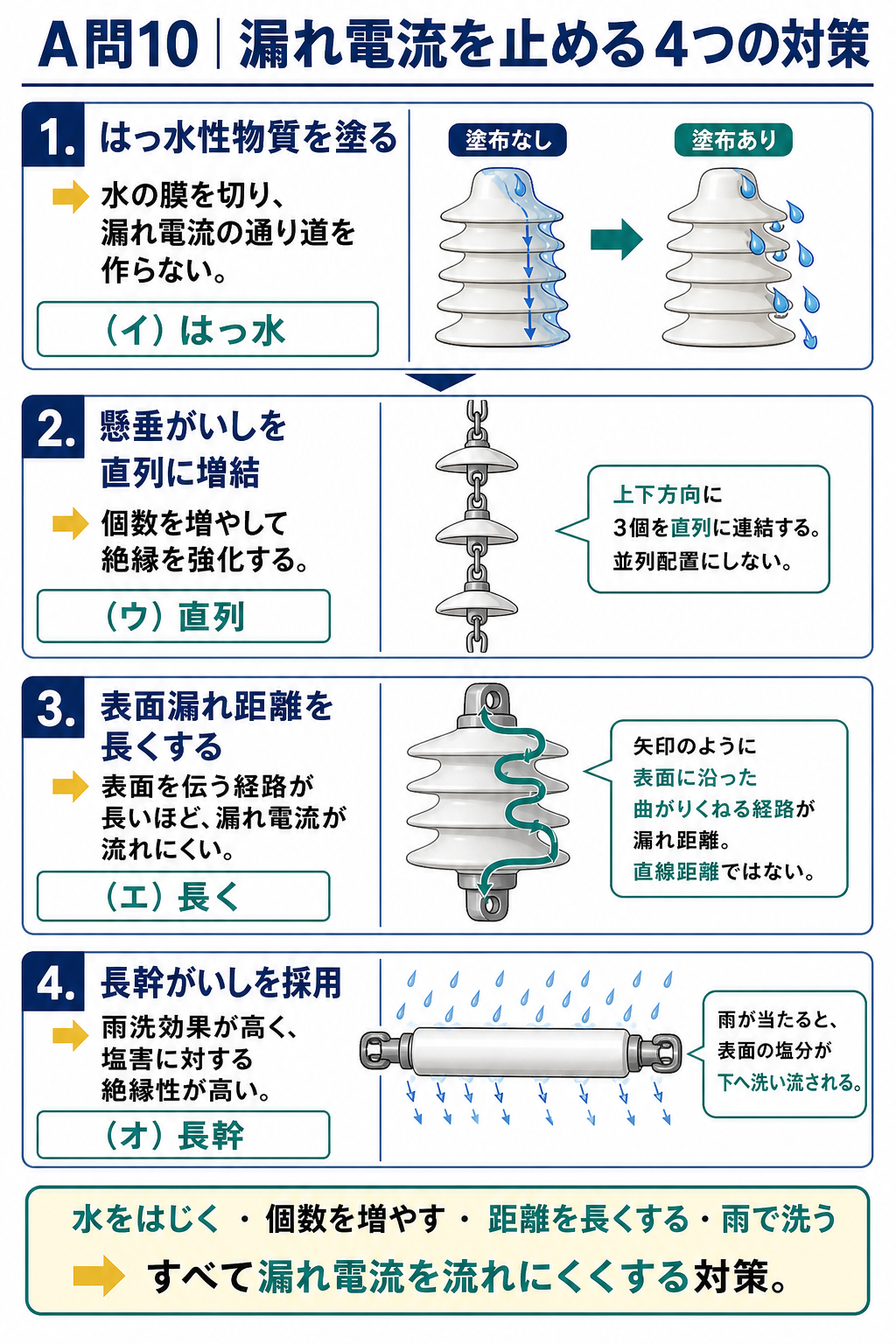

(イ)はっ水・(ウ)直列・(エ)長く：対策は、①がいし表面にはっ水性物質（シリコーンコンパウンド）を塗布して水膜の形成を防ぐ、②懸垂がいしを直列に増結して絶縁を強化（過絶縁）、③表面漏れ距離を長くする（スモッグがいし等のひだの深い形状）。「並列」に増結しても沿面距離は伸びないので絶縁強化にならない。

(オ)長幹：長幹がいしは棒状磁器の両端に連結金具を付けた形で、笠の重なりが少なく雨で汚れが洗い流されやすい（雨洗効果が高い）ため塩害に強い。ピンがいしは低圧配電用で塩害対策とは無関係。よって(1)。

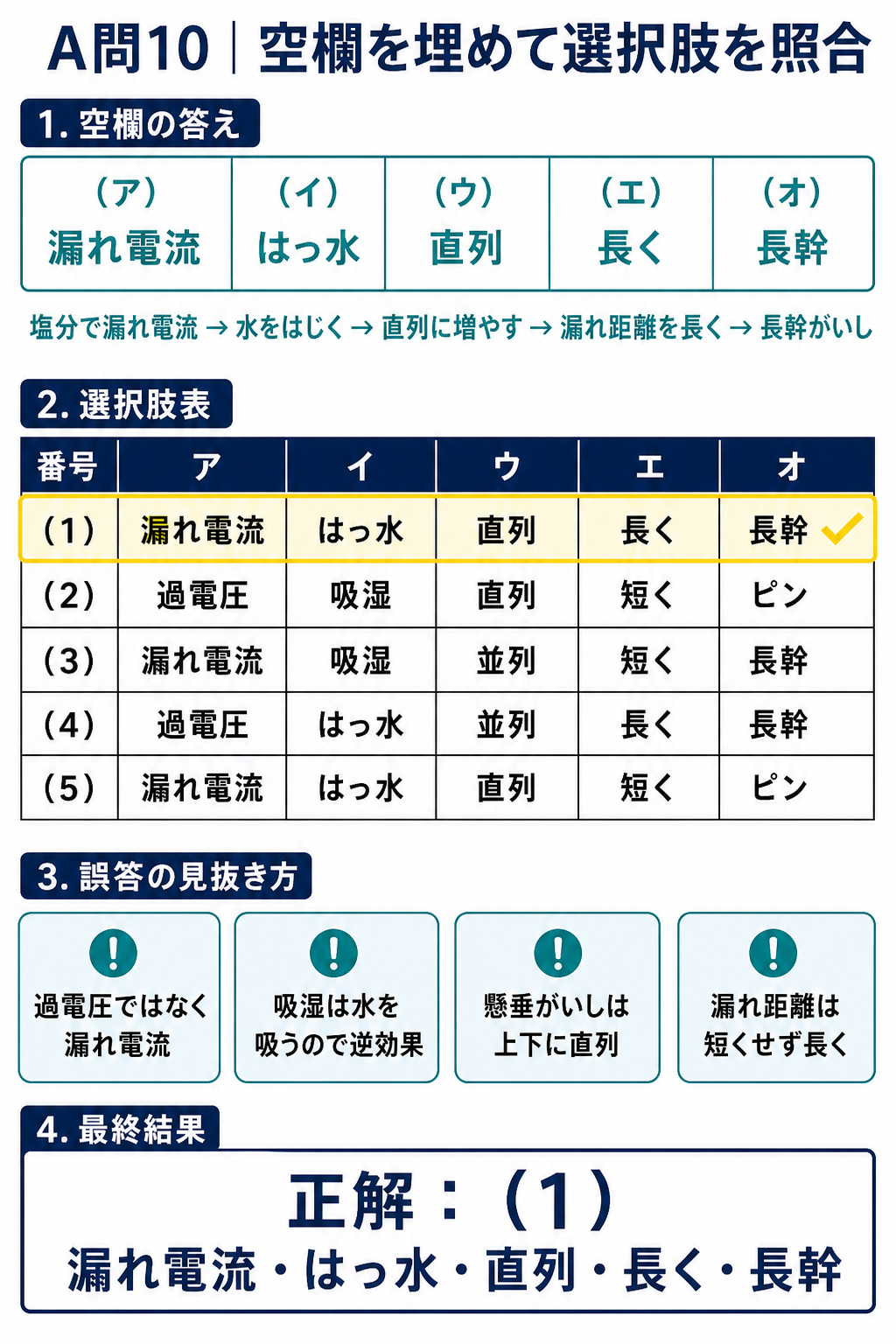

問題の解説

STEP1　塩害の連鎖

塩分付着→ぬれて溶解→漏れ電流(ア)→雑音・電波障害→フラッシオーバ。

STEP2　対策3点

はっ水塗布(イ)・直列増結(ウ)・漏れ距離を長く(エ)。

STEP3　がいしの形

長幹がいし=棒状+雨洗効果高い→(オ)。組合せは(1)。

答え：(1)

まとめ

(ア)	漏れ電流（塩分+湿気で発生）
(イ)	はっ水性物質の塗布（シリコーン）
(ウ)(エ)	直列に増結・漏れ距離を長く（過絶縁）
(オ)	長幹がいし（雨洗効果が高い）
答え	(1)
