地中送電27【電験3種 電力】直接埋設の事故復旧は掘り返しで大変！「容易」は誤り 平成18年度 A問題8 完全解説

今回は平成18年度 電力科目 A問題8、地中ケーブルの布設方法の誤り選択問題です。地中送電ユニットの最終回にして、布設方式シリーズ（cb1・cb7・cb12・cb17）の原点となる出題です。

直接埋設式の誤解ポイントは「構造物がない＝シンプル＝復旧も楽」という直感。実際は土を掘り返さないとケーブルに触れないため、事故復旧は管路式・暗きょ式より時間がかかります。R07下問10（cb1）ではこの正しい記述が選択肢(2)として出題されており、18年越しの定番です。

出題のポイント

平成18年度 電力科目 A問題8：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

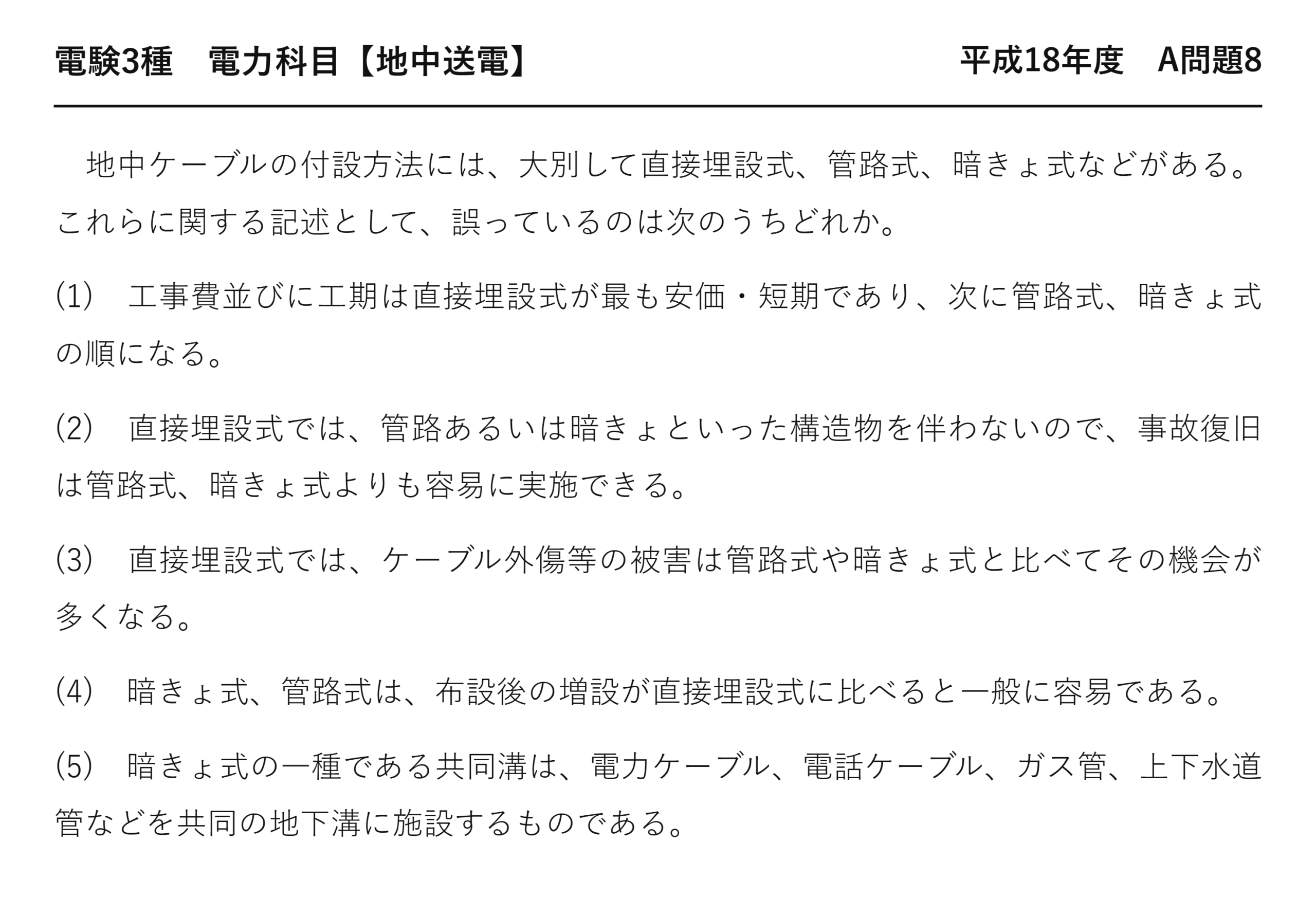

電験3種 電力科目 【地中送電】 平成18年度 A問題8

　地中ケーブルの付設方法には、大別して直接埋設式、管路式、暗きょ式などがある。これらに関する記述として、誤っているのは次のうちどれか。

(1)　工事費並びに工期は直接埋設式が最も安価・短期であり、次に管路式、暗きょ式の順になる。

(2)　直接埋設式では、管路あるいは暗きょといった構造物を伴わないので、事故復旧は管路式、暗きょ式よりも容易に実施できる。

(3)　直接埋設式では、ケーブル外傷等の被害は管路式や暗きょ式と比べてその機会が多くなる。

(4)　暗きょ式、管路式は、布設後の増設が直接埋設式に比べると一般に容易である。

(5)　暗きょ式の一種である共同溝は、電力ケーブル、電話ケーブル、ガス管、上下水道管などを共同の地下溝に施設するものである。

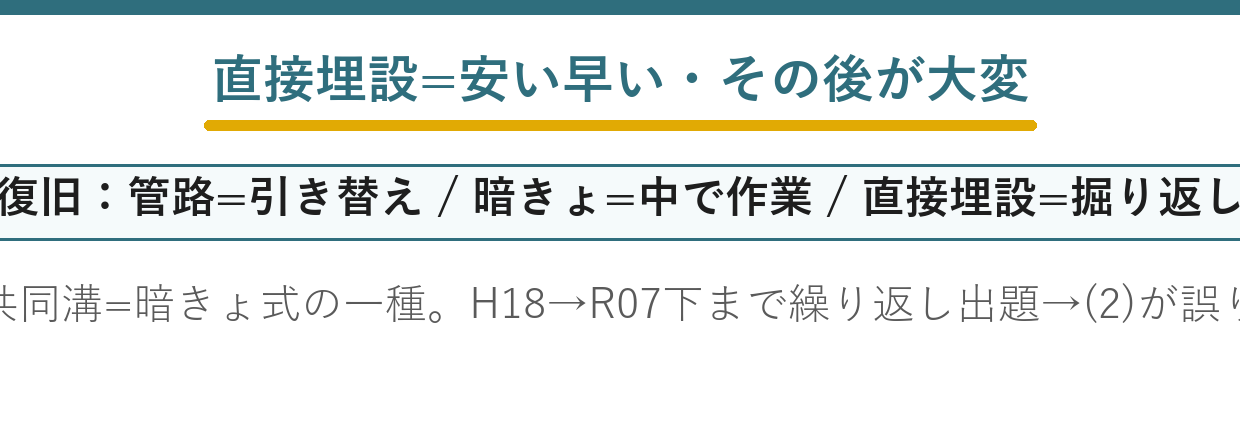

ポイント解説：構造物がない＝触るには掘るしかない——復旧は大変

(2)が誤り：「構造物を伴わない」のは事実だが、その帰結が逆。構造物がないということはケーブルに触れるには毎回土を掘り返すしかないということで、事故復旧は管路式・暗きょ式より時間を要する。管路式ならマンホールから引き抜いて交換でき、暗きょ式なら人が入ってその場で作業できる。

他の選択肢＝布設方式の正しい序列：(1)費用・工期は直接埋設＜管路＜暗きょ。(3)直接埋設は外傷の機会が多い（掘削工事などで直撃されやすい）。(4)増設は管路・暗きょが容易。(5)共同溝＝暗きょ式の一種で、電力・電話・ガス・上下水道を共同収容（cb12の(3)と同一論点）。

18年越しの再出題：この問題の論点はR07下問10（cb1）の正しい記述(2)・R01問11（cb12）の誤り(4)として繰り返し出題されている。「直接埋設＝安い早い・その後が大変（外傷・復旧・増設）」の1行で全年度に対応できる——地中送電27問はこれにて完結。

問題の解説

STEP1　直接埋設の性格

構造物なし→安い早い(1)。ただし触るには掘るしかない。

STEP2　(2)を判定

事故復旧は掘り返しで時間を要する→「容易」は逆→誤り。

STEP3　序列の確認

外傷機会多(3)・増設は管路/暗きょ(4)・共同溝=暗きょ式(5)——正しい。

答え：(2)

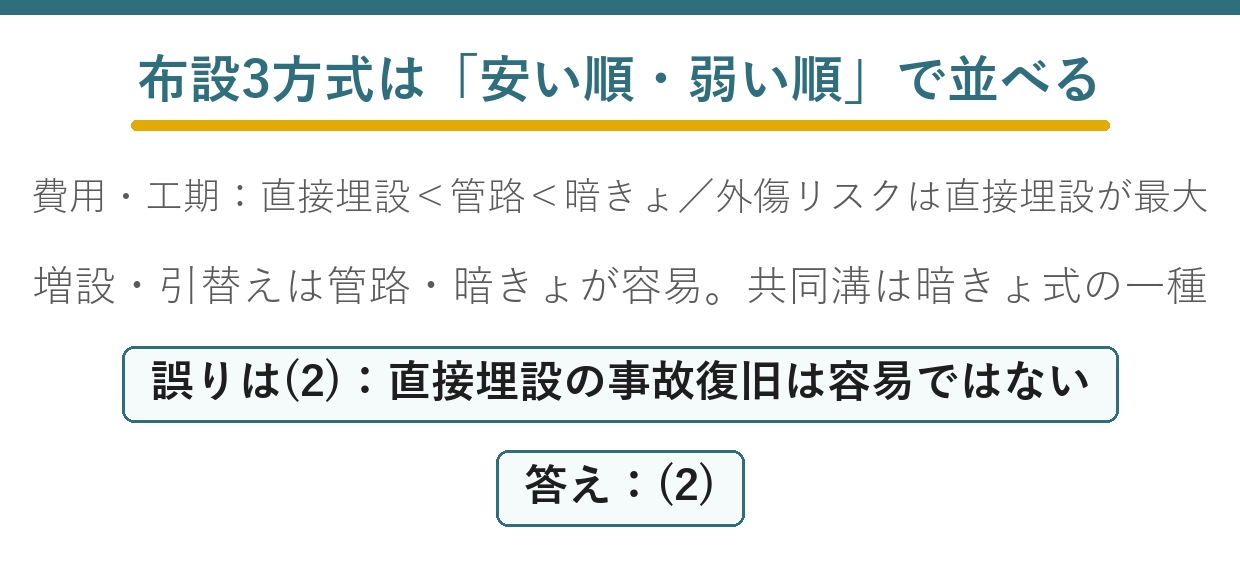

まとめ

誤り	(2) 直接埋設の事故復旧は容易でない（掘り返し）
費用・工期	直接埋設＜管路＜暗きょ(1)
外傷リスク	直接埋設が最多(3)
増設	管路・暗きょが容易(4)
共同溝	暗きょ式の一種・多用途共同収容(5)
答え	(2)
