風力設備技術基準2【電験3種 法規】回転速度と制御装置で自動停止・20m超は雷撃保護！令和6年度上期 A問題5 完全解説

今回は令和6年度上期 法規科目 A問題5、風車の安全な状態の確保の空欄補充問題です。平成29年度 A問題5とほぼ同じ内容で、繰り返し問われている条文です。

自動停止させるのは①回転速度が著しく上昇した ②制御装置の機能が著しく低下したの2つ。そして最高部の地表からの高さが20mを超える設備には雷撃保護が必要です。数字は20mだけ覚えれば十分。

出題のポイント

令和6年度上期 法規科目 A問題5：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

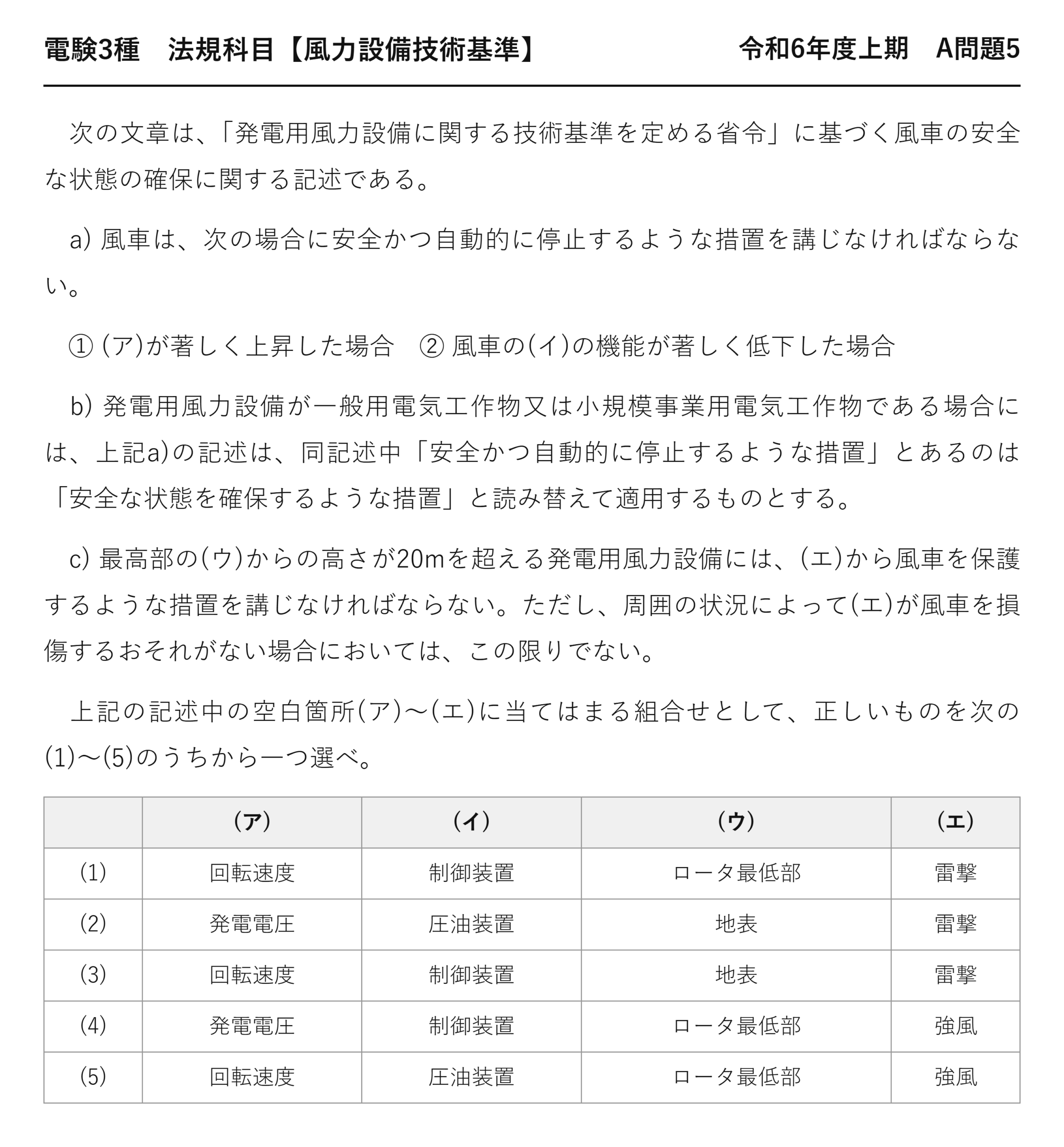

電験3種 法規科目 【風力設備技術基準】 令和6年度上期 A問題5

　次の文章は、「発電用風力設備に関する技術基準を定める省令」に基づく風車の安全な状態の確保に関する記述である。

　a) 風車は、次の場合に安全かつ自動的に停止するような措置を講じなければならない。

　① (ア)が著しく上昇した場合　② 風車の(イ)の機能が著しく低下した場合

　b) 発電用風力設備が一般用電気工作物又は小規模事業用電気工作物である場合には、上記a)の記述は、同記述中「安全かつ自動的に停止するような措置」とあるのは「安全な状態を確保するような措置」と読み替えて適用するものとする。

　c) 最高部の(ウ)からの高さが20mを超える発電用風力設備には、(エ)から風車を保護するような措置を講じなければならない。ただし、周囲の状況によって(エ)が風車を損傷するおそれがない場合においては、この限りでない。

　上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。

	(ア)	(イ)	(ウ)	(エ)
(1)	回転速度	制御装置	ロータ最低部	雷撃
(2)	発電電圧	圧油装置	地表	雷撃
(3)	回転速度	制御装置	地表	雷撃
(4)	発電電圧	制御装置	ロータ最低部	強風
(5)	回転速度	圧油装置	ロータ最低部	強風

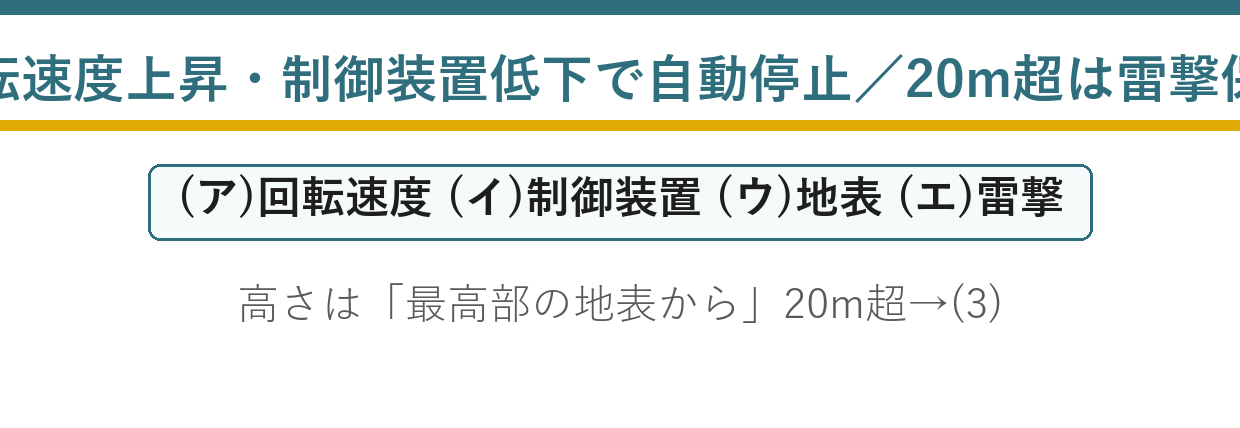

ポイント解説：回転速度と制御装置、そして20mの雷撃保護

(ア)回転速度・(イ)制御装置：自動停止の要件は①回転速度が著しく上昇した場合 ②風車の制御装置の機能が著しく低下した場合の2つです。回転速度が上がりすぎればブレードが破壊されて飛散する危険があり、制御装置が効かなくなれば止められなくなる——どちらも止まらなくなることが本質です。「発電電圧」「圧油装置」は条文にありません。

(ウ)地表：高さの起点は地表です。最高部の地表からの高さ——つまりブレードが真上を向いたときの先端の高さで判定します。「ロータ最低部」ではありません。雷は一番高いところに落ちるので、最高部で測るのが理にかなっています。

(エ)雷撃：20mを超える設備には雷撃から風車を保護する措置（受雷部・ダウンコンダクタ・接地など）が必要です。風車は高所に露出した構造物なので落雷を受けやすく、ブレード損傷や制御系の焼損につながります。ただし周囲の状況によって雷撃のおそれがない場合は除外されます。よって(3)。

問題の解説

STEP1　(ア)(イ)

回転速度の著しい上昇／制御装置の機能低下で自動停止。

STEP2　(ウ)

高さは最高部の地表からの高さ。

STEP3　(エ)

20m超は雷撃から保護→(3)。

答え：(3)

まとめ

(ア)	回転速度
(イ)	制御装置
(ウ)	地表
(エ)	雷撃
閾値	最高部の高さ20m超
答え	(3)
