今回は令和2年度 法規科目 B問題12、変圧器の電路の絶縁耐力試験の問題です。解釈第16条の試験電圧の表そのものが出題されており、覚えていれば即答できます。
表の骨格は3行。①最大使用電圧7 000V以下＝1.5倍（500V未満なら500V）②7 000V超60 000V以下で中性点多重接地＝0.92倍 ③それ以外＝1.25倍（10 500V未満なら10 500V）。試験方法はいずれも連続10分間です。

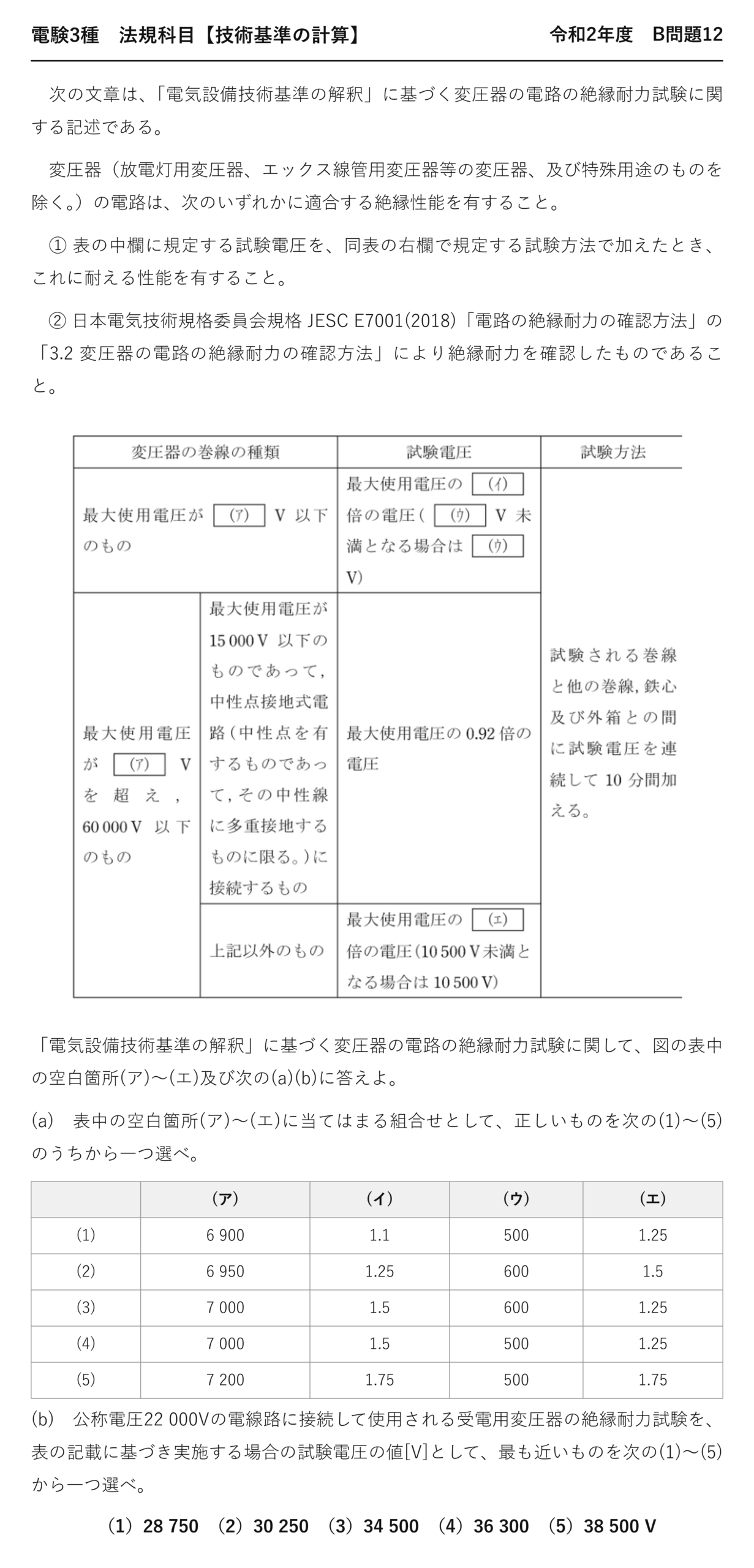

令和2年度 法規科目 B問題12：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
出典：一般財団法人 電気技術者試験センター「令和2年度 第三種電気主任技術者試験」法規科目 B問題12
電験3種 法規科目 【技術基準の計算】 令和2年度 B問題12
次の文章は、「電気設備技術基準の解釈」に基づく変圧器の電路の絶縁耐力試験に関する記述である。
変圧器（放電灯用変圧器、エックス線管用変圧器等の変圧器、及び特殊用途のものを除く。）の電路は、次のいずれかに適合する絶縁性能を有すること。
① 表の中欄に規定する試験電圧を、同表の右欄で規定する試験方法で加えたとき、これに耐える性能を有すること。
② 日本電気技術規格委員会規格 JESC E7001(2018)「電路の絶縁耐力の確認方法」の「3.2 変圧器の電路の絶縁耐力の確認方法」により絶縁耐力を確認したものであること。

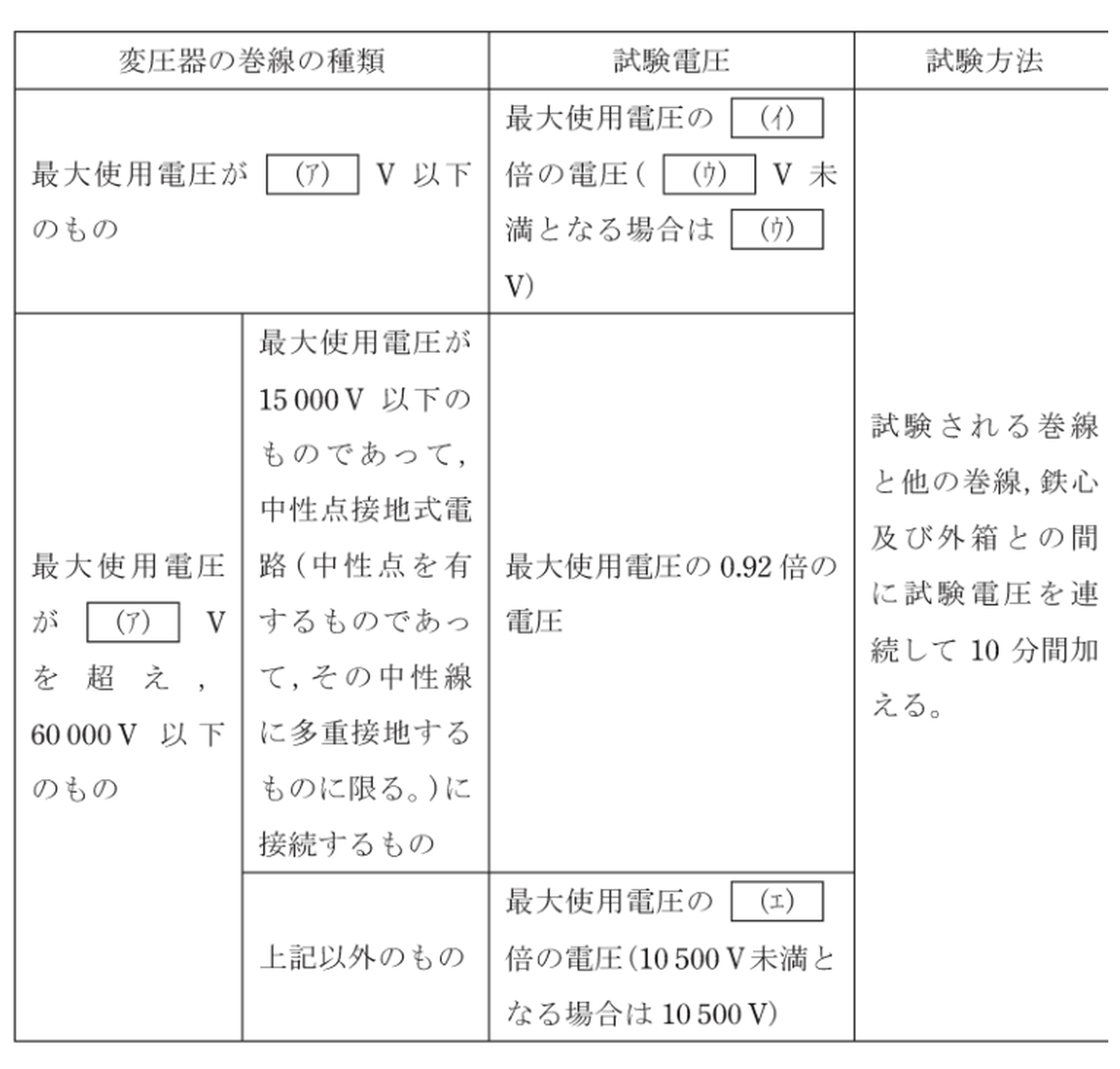

「電気設備技術基準の解釈」に基づく変圧器の電路の絶縁耐力試験に関して、図の表中の空白箇所(ア)〜(エ)及び次の(a)(b)に答えよ。
(a) 表中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
(ア) (イ) (ウ) (エ) (1) 6 900 1.1 500 1.25 (2) 6 950 1.25 600 1.5 (3) 7 000 1.5 600 1.25 (4) 7 000 1.5 500 1.25 (5) 7 200 1.75 500 1.75 (b) 公称電圧22 000Vの電線路に接続して使用される受電用変圧器の絶縁耐力試験を、表の記載に基づき実施する場合の試験電圧の値[V]として、最も近いものを次の(1)〜(5)から一つ選べ。
（1）28 750 （2）30 250 （3）34 500 （4）36 300 （5）38 500 V
答えは(a)(4)・(b)28 750V
解釈16条の表を覚えていれば即答できる問題です——取りこぼせません。
★表の3行を埋める
| 最大使用電圧の区分 | 試験電圧 | 最低値 |
| ★7 000V以下 | ★★最大使用電圧×1.5 | ★★500V |
| ★7 000V超60 000V以下（15 000V以下＋中性点多重接地） | ★★最大使用電圧×0.92 | ★★— |
| ★7 000V超60 000V以下（上記以外） | ★★最大使用電圧×1.25 | ★★10 500V |
(ア)7 000・(イ)1.5・(ウ)500・(エ)1.25——4つの空欄がこの表に対応します。
「6 900」「6 950」「7 200」はダミー——区分の境目は7 000Vです。
★★0.92倍という特例
| 条件 | 内容 |
| ★最大使用電圧 | ★★7 000V超15 000V以下 |
| ★系統 | ★★中性点多重接地式に接続されるもの |
| ★倍率 | ★★0.92倍 |
1倍より小さい倍率です——最大使用電圧より低い電圧で試験するのです。
中性点多重接地式では、地絡時の電位上昇が小さい——だから絶縁の要求も低くてよいのです。
本問の22 000Vは15 000Vを超えるので該当しません——条件を確かめてから倍率を選びます。
★(b)公称電圧22 000Vの試験電圧
1 000Vを超える電路は1.15/1.1
15 000V以下ではない
(b)の答え
まず最大使用電圧に直してから倍率を掛けます——手順は変わりません。
22 000×1.25＝27 500Vとしないこと——公称電圧のまま掛けた誤りです。
10 500Vという最低値は、この場合は効きません——28 750Vのほうが大きいからです。
最低値が効く場面
計算値は10 000V
計算値より最低値のほうが大きい
7 000Vをわずかに超える場合、最低値が効いてきます——10 500Vという下限。
低圧側では500Vという下限もあります——倍率だけでは試験にならないほど電圧が小さい場合です。
倍率と最低値の両方を確認する——計算問題の落とし穴です。
解釈15条と16条の違い
| 条文の言葉 | ダミー語 | 違い | |
| 解釈15条 | ★★解釈15条 | ★解釈16条 | ★★電路の絶縁性能／機械器具等の電路の絶縁性能 |
| 電線路・母線等 | ★★電線路・母線等 | ★変圧器・回転機・整流器等 | ★★対象が違う |
15条は電路そのもの、16条は機械器具の電路です——試験電圧の表は似ていますが別の条文。
変圧器の絶縁耐力試験は16条——本問はこちらです。
太陽電池モジュールの絶縁性能も16条（第5項）——1つの条文にまとめられています。
JESC規格による代替
条文には「JESC E7001により絶縁耐力を確認したものであること」という選択肢もあります。
民間規格による確認方法を認めるもの——性能規定化の流れです。
試験の方法を1つに限定しない——技術基準の考え方です。
試験方法は連続10分間
試験電圧を連続して10分間加えます——電圧階級を問わず共通です。
変圧器の場合は、試験する巻線と他の巻線・鉄心・外箱との間——接地して試験します。
「1分間」というダミーが定番です。
よく出る電圧の換算
| 公称電圧 | 最大使用電圧 | 試験電圧 |
| ★6 600V | ★★6 900V | ★★10 350V（×1.5） |
| ★11 000V | ★★11 500V | ★★10 580V（×0.92・多重接地の場合） |
| ★22 000V | ★★23 000V | ★★28 750V（×1.25） |
| ★33 000V | ★★34 500V | ★★43 125V（×1.25） |
11 000Vは15 000V以下なので、多重接地なら0.92倍——条件を満たすかどうかで変わります。
この表を頭に入れておくと、検算に使えます。
回転機・整流器の試験電圧
| 機器 | 試験電圧 |
| ★回転機（7 000V以下） | ★★最大使用電圧の1.5倍（500V未満は500V） |
| ★回転機（7 000V超） | ★★最大使用電圧の1.25倍（10 500V未満は10 500V） |
| ★整流器（60 000V以下） | ★★直流側の最大使用電圧の1倍の交流（500V未満は500V） |
| ★太陽電池モジュール・燃料電池 | ★★直流1.5倍又は交流1倍（500V未満は500V） |
16条は機器ごとに項が分かれています——変圧器・回転機・整流器・太陽電池。
倍率が似ているので、どの機器の話かを確認します。
⏱️ 本番での進め方
① 区分の境目は7 000V——1.5倍と1.25倍。
② 最低値は500V（7 000V以下）／10 500V（7 000V超）。
③ 0.92倍は15 000V以下かつ中性点多重接地の場合のみ。
④ まず最大使用電圧に直してから倍率を掛ける。
💡 覚え方
解釈16条 変圧器の電路の試験電圧＝①最大使用電圧7 000V以下は1.5倍（500V未満は500V）②7 000V超60 000V以下で15 000V以下かつ中性点多重接地式なら0.92倍 ③それ以外の7 000V超60 000V以下は1.25倍（10 500V未満は10 500V）。試験方法は連続10分間。
⚠️ よくある間違い
区分の境目は「6 900V」「7 200V」ではなく7 000V。公称電圧のまま倍率を掛けない——先に最大使用電圧（×1.15/1.1）に直す。
まとめ
| (ア) | 7 000（V以下） |
| (イ) | 1.5（倍） |
| (ウ) | 500（V未満は500V） |
| (エ) | 1.25（倍） |
| (b)最大使用電圧 | 22 000×1.15/1.1＝23 000 V |
| (b)試験電圧 | 23 000×1.25＝28 750 V →(1) |
