電気設備技術基準の解釈44【電験3種 法規】接地工事で正しいのは鉄骨接地極＋等電位ボンディング＝(4) 令和元年度 A問題6 完全解説

今回は令和元年度 法規科目 A問題6、接地工事の工事例（電気設備技術基準の解釈第17・18条）に関する問題です。C種・D種接地の抵抗値、接地線の太さ、接地極の要件から、正しいものを選びます。

覚える数値は「C種10Ω以下(省略)・D種100Ω以下(自動遮断で500Ω以下)・接地線1.6mm以上・水道管接地極3Ω以下」。誤り選択肢はこれらの数値を外しているので、消去法で正解にたどり着けます。

令和元年度 法規科目 A問題6：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

出典：一般財団法人 電気技術者試験センター「令和元年度 第三種電気主任技術者試験」法規科目 A問題6

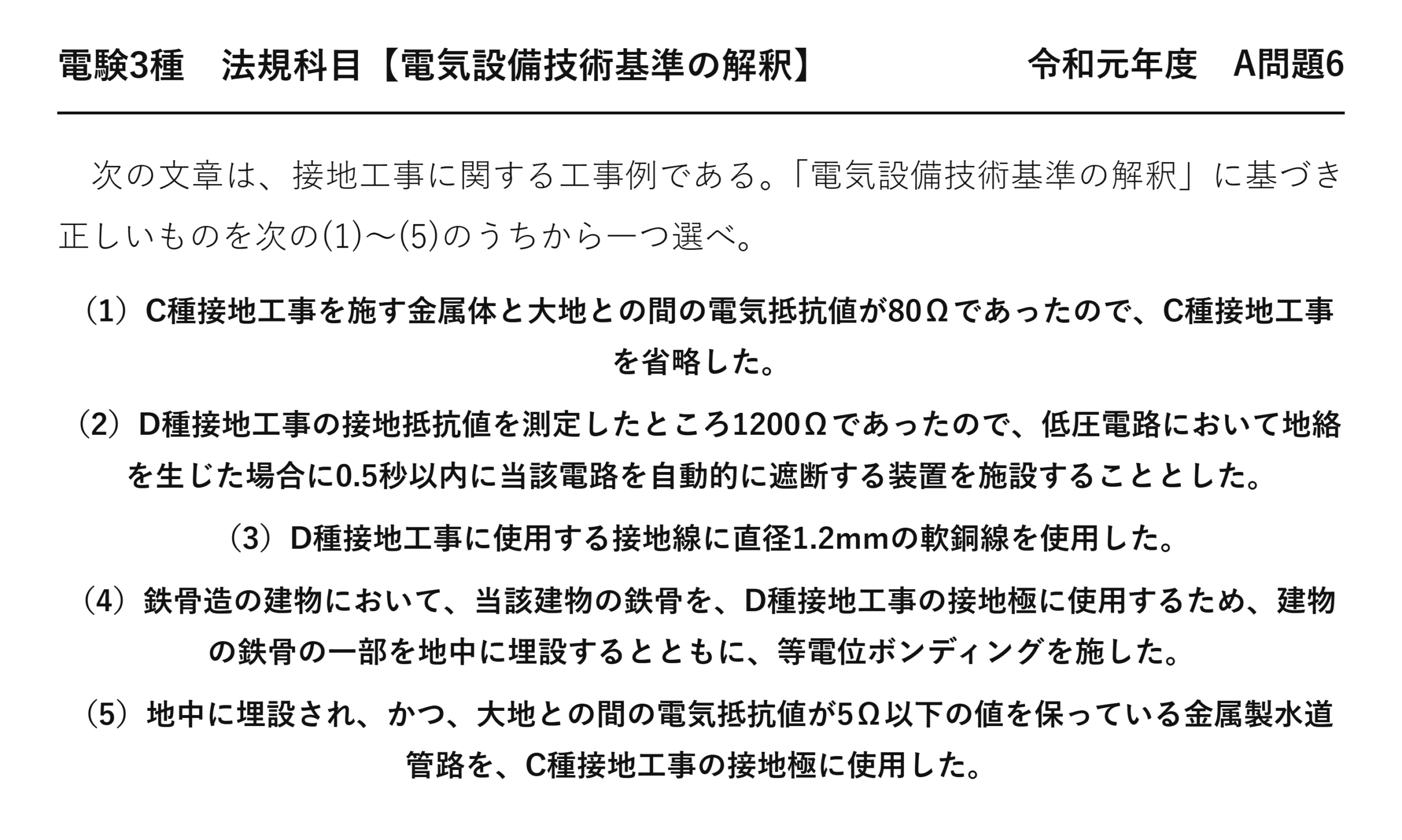

電験3種 法規科目 【電気設備技術基準の解釈】 令和元年度 A問題6

　次の文章は、接地工事に関する工事例である。「電気設備技術基準の解釈」に基づき正しいものを次の(1)〜(5)のうちから一つ選べ。

（1）C種接地工事を施す金属体と大地との間の電気抵抗値が80Ωであったので、C種接地工事を省略した。
（2）D種接地工事の接地抵抗値を測定したところ1200Ωであったので、低圧電路において地絡を生じた場合に0.5秒以内に当該電路を自動的に遮断する装置を施設することとした。
（3）D種接地工事に使用する接地線に直径1.2mmの軟銅線を使用した。
（4）鉄骨造の建物において、当該建物の鉄骨を、D種接地工事の接地極に使用するため、建物の鉄骨の一部を地中に埋設するとともに、等電位ボンディングを施した。
（5）地中に埋設され、かつ、大地との間の電気抵抗値が5Ω以下の値を保っている金属製水道管路を、C種接地工事の接地極に使用した。

答えは(4)：鉄骨を接地極に使い等電位ボンディングを施す

平成24年度 A問題6も接地工事の横断問題で、計器用変成器の2次側を扱っています。

★接地極として使える金属体

金属体	条件
★建物の鉄骨その他の金属体	★★大地との電気抵抗値が2Ω以下（A種・B種の接地極）
★鉄骨造等の建物の鉄骨	★★等電位ボンディングを施す（一部を地中に埋設）
★金属製水道管路	★★地中に埋設され、大地との電気抵抗値が3Ω以下

2Ωと3Ωという2つの値が出てきます——鉄骨は2Ω、水道管は3Ω。

設問(5)は5Ωなので、水道管の3Ωを超えており誤りです。

建物の基礎や水道管は大地と広く接しているので、極めて低い抵抗が得られます。

★等電位ボンディングとは

建物内の金属部分どうしを電気的に接続し、電位差をなくす手法です。

電位差がなければ、触れても電流が流れません——接地とは別の発想の安全対策です。

鉄骨を接地極に使うと、建物全体が接地系統になります——だから等電位化が条件になるのです。

★C種・D種の接地抵抗値

接地工事	原則	0.5秒以内に自動遮断する場合
★C種	★★10Ω以下	★★500Ω以下
★D種	★★100Ω以下	★★500Ω以下

設問(1)はC種を80Ωで省略しようとしています——省略できるのは10Ω以下のときなので誤り。

設問(2)は1 200Ω——自動遮断しても500Ωが上限なので誤りです。

緩和しても無制限ではない——500Ωという天井があります。

★接地線の太さ

接地工事	接地線の太さ
★A種	★★直径2.6mm以上の軟銅線
★B種（高圧と低圧を結合）	★★直径4mm以上の軟銅線
★C種・D種	★★直径1.6mm以上の軟銅線

設問(3)は1.2mm——C種・D種の1.6mmに満たないので誤りです。

2.6／4／1.6という3つの値——B種がいちばん太いのは混触時に大電流が流れるからです。

接地抵抗を下げる方法

方法	内容
★接地極を深く打ち込む	★★深部ほど土壌が湿っていて抵抗率が低い
★接地極を並列に増やす	★★十分に離して打つと合成抵抗が下がる
★接地抵抗低減剤	★★接地極の周囲の土壌抵抗率を下げる
★建物の鉄骨等を利用	★★極めて低い抵抗が得られる（18条）

建物の鉄骨を使うのが最も効果的です——基礎全体が接地極になるからです。

だから18条が明文で認めています——共用接地の考え方です。

接地抵抗の測定

方法	内容
★電位降下法（3極法）	★★E-P-Cの3本の電極を一直線に配置して測る
★簡易測定（2極法）	★★既知の接地極を利用する
★クランプ式	★★接地線を挟むだけで測る

接地抵抗は季節で変動します——乾燥期は上がり、雨期は下がるのです。

最も条件の悪い時期でも規定値以下になるよう設計します。

なぜ2Ω・3Ωと厳しいのか

建物の鉄骨は人が触れる可能性があります——電位が上がれば全館が危険になります。

だからD種の100Ωよりはるかに厳しい2Ω——数値の重みが違うのです。

「正しいものを選べ」の解き方

数値の設問は、条文の値と1つずつ照合します——10Ω・100Ω・500Ω・1.6mm・2Ω・3Ω。

4つが数値を外していて、1つだけ条件を満たす——本問の構造です。

数値を表にして覚えておけば、確実に得点できます。

接地工事の4種類

種類	主な対象	接地抵抗値
★A種	★★高圧・特別高圧機器の外箱、避雷器	★★10Ω以下
★B種	★★高圧と低圧を結合する変圧器の低圧側	★★150/300/600÷I
★C種	★★300V超の低圧機器の外箱	★★10Ω以下
★D種	★★300V以下の低圧機器の外箱	★★100Ω以下

A種とC種は同じ10Ωですが、対象が違います——高圧機器か、300V超の低圧機器か。

B種だけが計算式——目的が「混触時の電位上昇の抑制」だからです。

接地工事を省略できる場合（29条）

条件	内容
★2重絶縁の構造	★★電気用品安全法の適用を受けるもの
★絶縁変圧器＋非接地	★★2次側300V以下・容量3kV·A以下
★高感度・高速の漏電遮断器	★★定格感度電流15mA以下・動作時間0.1秒以下

接地は目的ではなく手段です——別の方法で守れるなら省略できます。

ただしA種・B種は省略できません——高圧の危険は代替しにくいからです。

まとめ

(1)C種省略	10Ω以下→80Ωは誤り
(2)D種+自動遮断	500Ω以下→1200Ωは誤り
(3)接地線	1.6mm以上→1.2mmは誤り
(4)鉄骨接地極	等電位ボンディング→正しい
(5)水道管接地極	3Ω以下→5Ωは誤り／答え(4)
