配電5【電験3種 電力】遮断器は事故電流を切る機器！断路器の説明とすり替えた(3)が誤り 令和6年度下期 A問題11 完全解説

今回は令和6年度下期 電力科目 A問題11、高圧受電設備を構成する機器から誤りを1つ選ぶ問題です。LA・LBS・CB・VCT・SCと、キュービクルの中身が一巡します。

決め手は遮断器（CB）と断路器（DS）のすり替え。「点検・修理の際に電源から開放する」「回路の接続を変更する」のは断路器の役目です。遮断器は負荷電流に加えて事故電流を切るのが仕事——この2つは毎年のように入れ替えて出題されます。

出題のポイント：高圧受電設備の機器

避雷器、負荷開閉器、遮断器、計器用変成器、進相コンデンサの役割を整理し、点検時の回路開放を担う断路器と遮断器を区別します。

令和6年度下期 電力科目 A問題11：問題文と選択肢

まずは、実際の試験問題を確認してみましょう。

出典：一般財団法人 電気技術者試験センター「令和6年度下期 第三種電気主任技術者試験」電力科目 A問題11

電験3種 電力科目 【配電】 令和6年度下期 A問題11

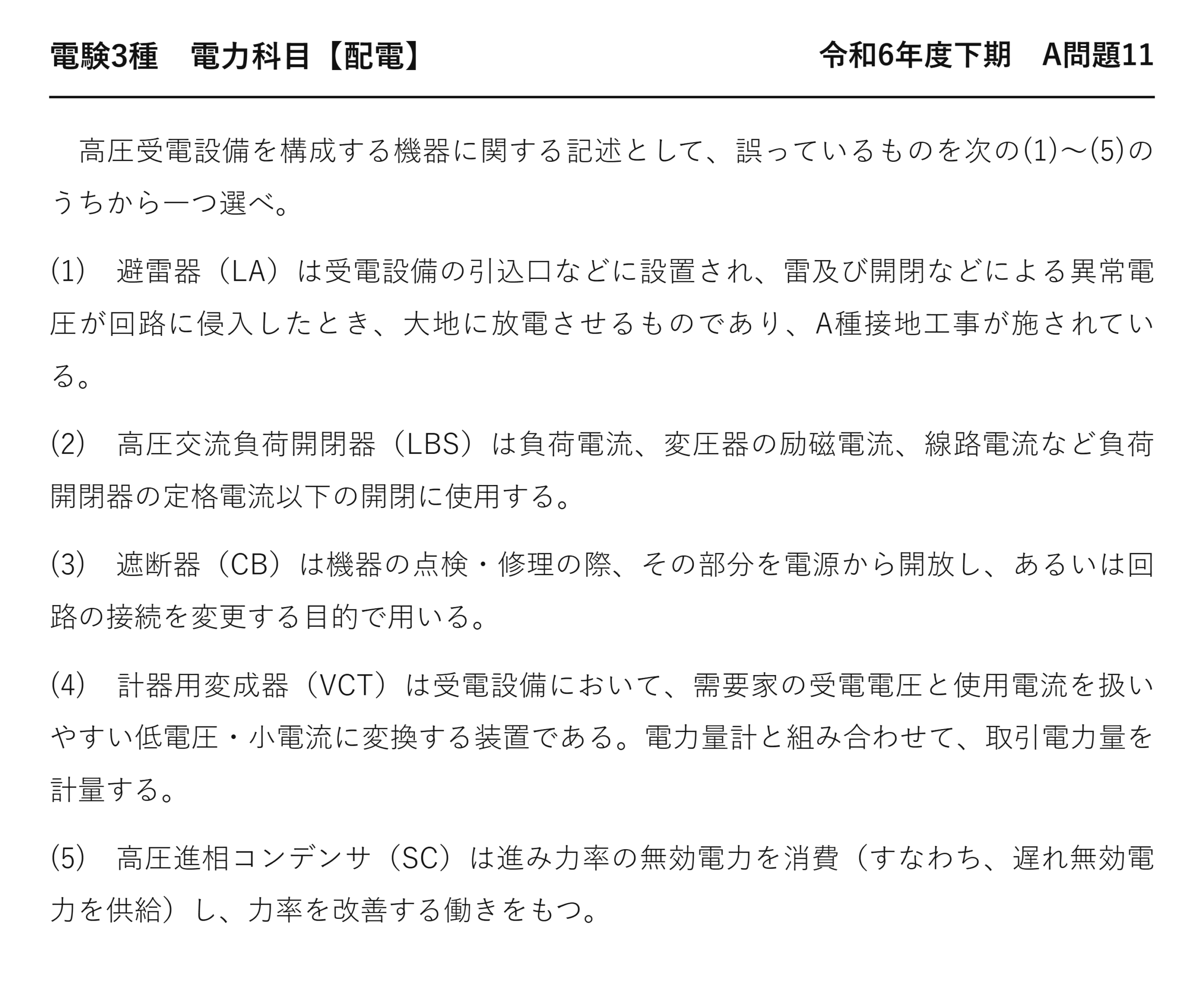

　高圧受電設備を構成する機器に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

(1)　避雷器（LA）は受電設備の引込口などに設置され、雷及び開閉などによる異常電圧が回路に侵入したとき、大地に放電させるものであり、A種接地工事が施されている。

(2)　高圧交流負荷開閉器（LBS）は負荷電流、変圧器の励磁電流、線路電流など負荷開閉器の定格電流以下の開閉に使用する。

(3)　遮断器（CB）は機器の点検・修理の際、その部分を電源から開放し、あるいは回路の接続を変更する目的で用いる。

(4)　計器用変成器（VCT）は受電設備において、需要家の受電電圧と使用電流を扱いやすい低電圧・小電流に変換する装置である。電力量計と組み合わせて、取引電力量を計量する。

(5)　高圧進相コンデンサ（SC）は進み力率の無効電力を消費（すなわち、遅れ無効電力を供給）し、力率を改善する働きをもつ。

高圧受電設備の主な機器と役割

電流を切れるかどうかが、遮断器と断路器の分かれ目です。

選択肢	内容	判定
★(1) 避雷器はA種接地	★★異常電圧を大地へ放電する	★★正しい
★(2) LBSは定格電流以下の開閉	★★負荷電流・励磁電流は開閉できる	★★正しい
★★(3) CBは点検時に電源から開放	★★★断路器（DS）の説明	★★★誤り
★(4) VCTは電力量計と組み合わせる	★★取引電力量の計量に使う	★★正しい
★(5) SCは遅れ無効電力を供給	★★力率を改善する	★★正しい

誤りは(3)：遮断器と断路器の役割

機器	切れる電流	主な用途
★★遮断器（CB）	★★★負荷電流＋短絡・地絡などの事故電流	★★保護継電器の指令で事故を切り離す
★高圧交流負荷開閉器（LBS）	★★定格電流までの負荷電流	★★限流ヒューズと組み合わせて短絡を分担
★断路器（DS）	★★電流は切れない（無負荷のみ）	★★点検時に確実に電源から切り離す

断路器には消弧装置がありません——電流が流れている状態で開くとアークが持続して危険です。

だから停電作業では、まず遮断器で電流を切り、そのあと断路器を開きます——順序が決まっているのはこのためです。

復電はその逆で、断路器を入れてから遮断器を投入します——「切るときはCB→DS、入れるときはDS→CB」です。

(5)の「進み無効電力を消費」を読み解く

言い方	意味	同じことを指す
★遅れ無効電力を供給する	★★誘導性負荷が必要とする分をコンデンサが出す	★★どちらも同じ
★進み無効電力を消費する	★★符号を逆から見た表現	★★どちらも同じ

コンデンサは容量性なので、誘導性負荷の遅れ分を打ち消します——その結果、線路を流れる無効電流が減るのです。

問題文はわざわざ2通りの言い方を並べています——符号の取り方が違うだけで中身は同じだと示すためです。

力率が改善されると電圧降下も線路損失も減ります——(5)は正しい記述です。

避雷器とVCTの押さえどころ

機器	働き	数字・注意点
★避雷器（LA）	★★異常電圧を大地へ逃がし続流を遮断する	★★A種接地工事（10Ω以下）
★計器用変成器（VCT）	★★VTとCTを1つの箱に収めたもの	★★電力量計と組み合わせて取引計量

避雷器の接地はA種——D種70Ωで済ませる誤りが繰り返し出題されています。

VCTは「取引用」という点が要点——電力量計とセットで、料金の根拠になる計量を担います。

断路器そのものを問う形は令和3年度 A問題8（変電：断路器は電流を切れない）にあります。

高圧受電設備の主な機器を一覧で

略号	名称	ひとことで
★LA	★避雷器	★異常電圧を大地へ逃がす（A種接地）
★DS	★断路器	★無負荷で回路を切り離す
★CB	★遮断器	★負荷電流と事故電流を遮断する
★LBS	★高圧交流負荷開閉器	★負荷電流を開閉（短絡はPFが分担）
★VCT	★計器用変成器	★取引電力量の計量用
★SC	★高圧進相コンデンサ	★力率改善（直列リアクトル6%とセット）

キュービクルの中は、この順に電気が流れていきます——引込口のLAから始まり、DS・CBを通って負荷へ。

名称と役割を1対1で覚えておけば、すり替えは必ず見抜けます。

まとめ

(1) 避雷器	異常電圧を大地へ放電・A種接地→正しい
(2) LBS	定格電流以下の負荷電流を開閉→正しい
(3) 遮断器	「点検時に電源から開放」は断路器の説明→誤り
(4) VCT	電力量計と組み合わせ取引電力量を計量→正しい
(5) 進相コンデンサ	遅れ無効電力を供給し力率改善→正しい
答え	(3)

▼あわせて解きたい関連問題
・断路器は電流を切れない（変電16）：【電力】令和3年度 A問題8
・CBは二次開放禁止・VTは二次短絡禁止（配電5）：【電力】令和6年度下期 A問題7
