今回は令和7年度上期 法規科目 A問題10、GR付PAS（区分開閉器）のSO動作を扱う空欄補充問題です。高圧受電の保安の要となる装置で、実務でも必ず理解しておくべき仕組みです。
SOGとはS（Storage：蓄勢）＋O（Operation：動作）＋G（Ground：地絡）。PASは短絡電流を遮断できないため、短絡事故ではいったん開放命令を保存し、無電圧を確認してから開放する——これがSO動作です。

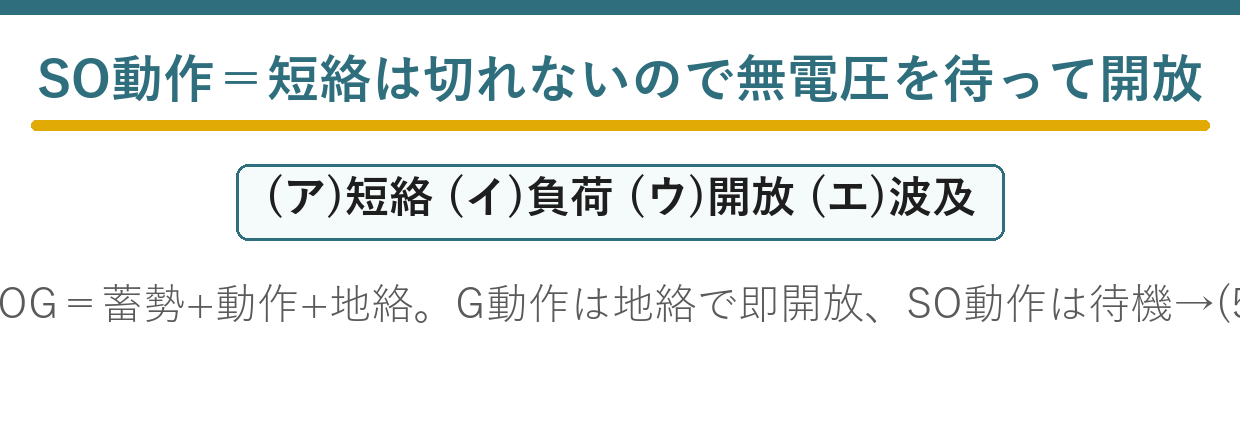

答えは(5)：短絡・負荷・開放・波及
高圧受電の保安の要となる装置です——実務でも必ず理解しておくべき仕組み。

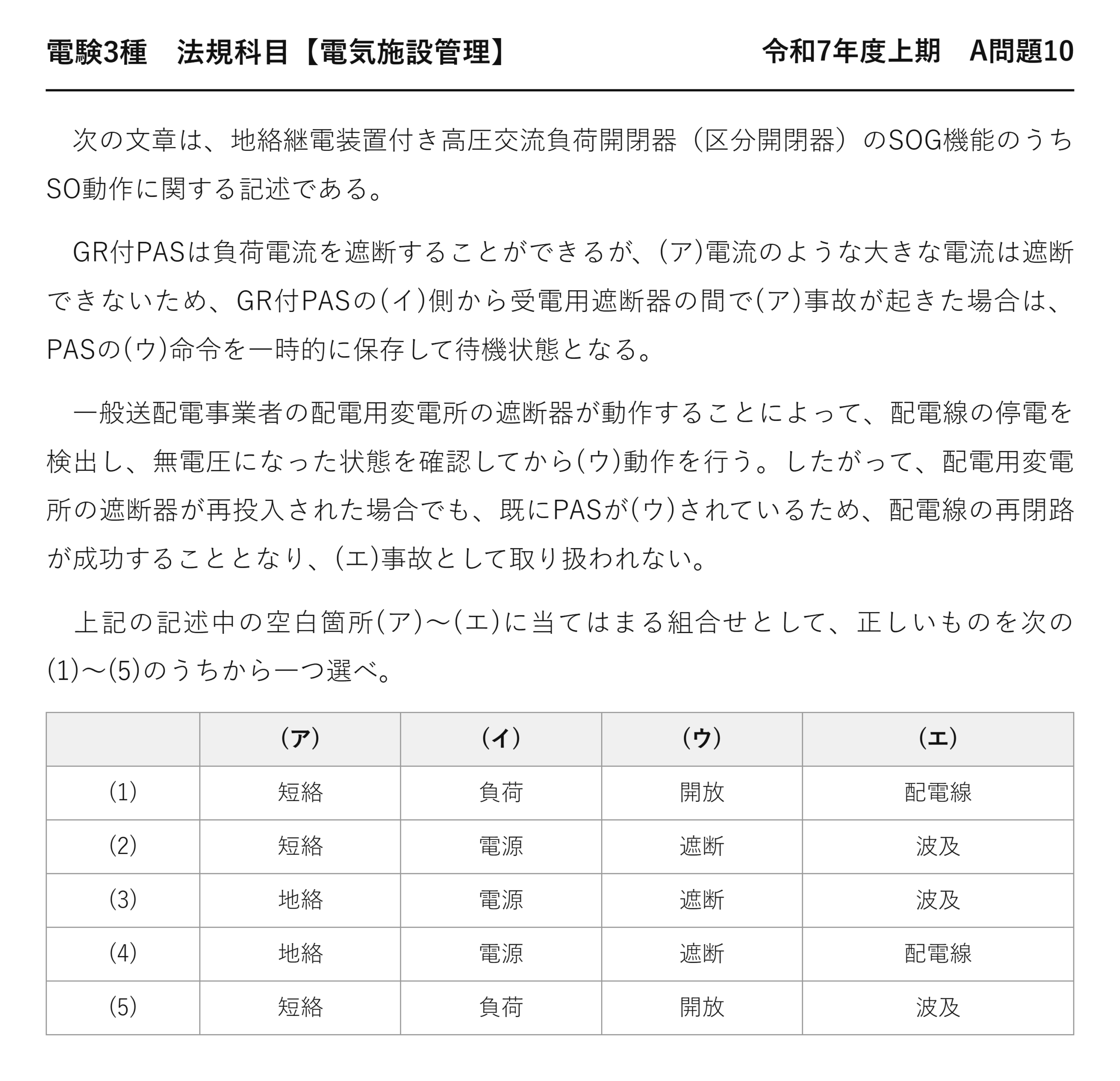

令和7年度上期 法規科目 A問題10：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
出典：一般財団法人 電気技術者試験センター「令和7年度上期 第三種電気主任技術者試験」法規科目 A問題10
電験3種 法規科目 【電気施設管理】 令和7年度上期 A問題10
次の文章は、地絡継電装置付き高圧交流負荷開閉器（区分開閉器）のSOG機能のうちSO動作に関する記述である。
GR付PASは負荷電流を遮断することができるが、(ア)電流のような大きな電流は遮断できないため、GR付PASの(イ)側から受電用遮断器の間で(ア)事故が起きた場合は、PASの(ウ)命令を一時的に保存して待機状態となる。
一般送配電事業者の配電用変電所の遮断器が動作することによって、配電線の停電を検出し、無電圧になった状態を確認してから(ウ)動作を行う。したがって、配電用変電所の遮断器が再投入された場合でも、既にPASが(ウ)されているため、配電線の再閉路が成功することとなり、(エ)事故として取り扱われない。
上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
(ア) (イ) (ウ) (エ) (1) 短絡 負荷 開放 配電線 (2) 短絡 電源 遮断 波及 (3) 地絡 電源 遮断 波及 (4) 地絡 電源 遮断 配電線 (5) 短絡 負荷 開放 波及
★★なぜPASは短絡を切れないのか
| 条文の言葉 | ダミー語 | 違い | |
| 負荷開閉器（PAS） | ★★負荷開閉器（PAS） | ★遮断器（CB） | ★★負荷電流までしか開閉できない／短絡電流も遮断できる |
| 消弧能力が小さい | ★★消弧能力が小さい | ★消弧装置を備える | ★★構造が違う |
PASは負荷開閉器であって遮断器ではありません——数kAの短絡電流は切れないのです。
無理に開けばアークが消えず、焼損・爆発に至ります——非常に危険です。
だから「切れないなら待つ」という設計になった——これがSO動作です。
★★SO動作の流れ
| 段階 | 何が起きるか |
| ★① | ★★需要家構内で短絡事故が発生 |
| ★② | ★★PASは開放命令を保存（蓄勢）して待機 |
| ★③ | ★★配電用変電所の遮断器が動作し配電線が停電 |
| ★④ | ★★PASが無電圧を確認して開放する |
| ★⑤ | ★★変電所が再閉路——事故点は切り離し済みで成功 |
いったん配電線全体が停電するのは避けられません——PASが切れないからです。
しかし再閉路までの短時間で済み、恒久的な停電にならない——だから波及事故として扱われないのです。
「無電圧を待つ」のは、電流が流れていない状態なら安全に開けるからです。
★★なぜ「負荷側」なのか
| 条文の言葉 | ダミー語 | 違い | |
| PASの負荷側（需要家構内） | ★★PASの負荷側（需要家構内） | ★PASの電源側（配電線） | ★★需要家の責任範囲／電力会社の責任範囲 |
| SO動作の対象 | ★★SO動作の対象 | ★対象外 | ★★誰の設備で起きた事故か |
PASは責任分界点に設置されます——その負荷側が需要家の範囲です。
電源側は配電線そのもので、電力会社の設備——需要家の装置が関与する話ではありません。
だから「負荷側から受電用遮断器の間」と限定されているのです。
★G動作との違い
| 動作 | 事故 | PASの挙動 |
| ★G動作 | ★★地絡 | ★★その場で即座に開放する |
| ★SO動作 | ★★短絡 | ★★命令を保存し無電圧を待って開放 |
地絡電流は数A〜数十Aと小さいので、PASでも切れます——だから即座に開放。
短絡電流は数kAと大きく切れません——だから待つのです。
事故の種類で挙動が変わる——これがSOGの「G」と「SO」の違いです。
★SOGの語源
| 文字 | 意味 | 内容 |
| ★S | ★★Storage（蓄勢） | ★★開放命令を保存する |
| ★O | ★★Operation（動作） | ★★無電圧を確認して開放する |
| ★G | ★★Ground（地絡） | ★★地絡時は即座に開放する |
名前が機能をそのまま表しています——覚えやすいのです。
「蓄勢」は開放するためのばねを蓄えるイメージ——命令を保持しておくのです。
★★波及事故とは
| 波及事故 | 本問の場合 | |
| ★他需要家への影響 | ★★恒久的な停電 | ★★再閉路で復旧する |
| ★責任 | ★★原因需要家が問われる | ★★波及事故として扱われない |
再閉路が成功すれば、他の需要家はごく短時間の停電で済みます——だから波及事故にならないのです。
もしPASが開かなければ、再閉路も事故点に投入されて失敗——恒久的な停電＝波及事故になります。
SO動作は、まさに波及事故を防ぐための仕組みです。
再閉路方式
配電線の事故の多くは、雷や樹木接触などの一時的なものです。
そこで一度切って、少し待ってから再投入します——これが再閉路。
事故が消えていれば復旧、残っていれば再び切れる——この仕組みをSO動作が利用しています。
PASとUGSの違い
| 装置 | 設置場所 |
| ★PAS（柱上気中負荷開閉器） | ★★架空引込——電柱の上 |
| ★UGS（地中線用ガス開閉器） | ★★地中引込——地上の箱の中 |
どちらも区分開閉器として同じ役割を果たします——SOG機能も同様です。
引込方式によって使い分ける——名前が違うだけです。
責任分界点という考え方
電力会社と需要家の設備の境目です——そこに区分開閉器を設けるのです。
自分の構内の事故は自分で切り離す——それが設置者の責任です。
PASの保守点検を怠ると、波及事故につながります——電気主任技術者の重要な職務です。
PASに求められる保守
| 項目 | 内容 |
| ★外観点検 | ★★がいしの汚損・ひび・腐食 |
| ★動作確認 | ★★制御装置の試験ボタンでGRの動作を確認 |
| ★更新の目安 | ★★概ね15年（屋外で環境が厳しい） |
PASは屋外の電柱上にあり、風雨や紫外線にさらされます——劣化が早いのです。
動作しなくなれば波及事故に直結します——更新時期の管理が重要です。
制御装置の電池切れにも注意——年次点検で確認します。
波及事故を防ぐ3つの備え
| 備え | 内容 |
| ★区分開閉器の設置 | ★★責任分界点で確実に切り離す |
| ★保護協調 | ★★需要家側が先に動作するよう整定する |
| ★日常・定期点検 | ★★事故そのものを起こさない |
装置を付けるだけでは足りません——整定と点検があって初めて機能するのです。
この3つが電気主任技術者の中心的な職務です。
⏱️ 本番での進め方
① PASは短絡電流を遮断できない——負荷電流までは可能。
② 対象は負荷側から受電用遮断器の間の事故。
③ 開放命令を保存し、無電圧を確認してから開放する。
④ その結果、再閉路が成功して波及事故にならない。
💡 覚え方
SO動作＝GR付PASは短絡電流を遮断できないため、PASの負荷側から受電用遮断器の間で短絡事故が起きた場合は開放命令を一時的に保存（蓄勢）して待機し、配電用変電所の遮断器動作で無電圧になったことを確認してから開放する。これにより再閉路が成功し、波及事故として取り扱われない。SOG＝Storage＋Operation＋Ground。
⚠️ よくある間違い
「地絡」ではなく短絡——地絡ならG動作で即座に開放できる。「電源側」ではなく負荷側——需要家の責任範囲。「配電線事故」ではなく波及事故。

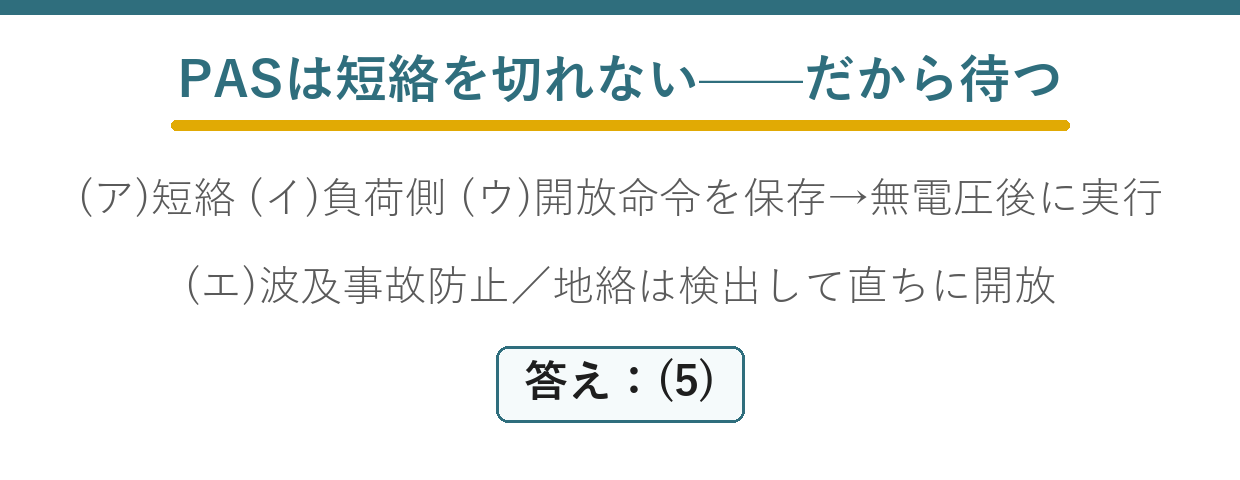

まとめ
| (ア) | 短絡（PASは遮断できない） |
| (イ) | 負荷（側） |
| (ウ) | 開放（命令を保存→無電圧後に実行） |
| (エ) | 波及（事故にならない） |
| G動作との違い | 地絡は検出して直ちに開放 |
| 答え | (5) |
