今回は平成24年度 電力科目 A問題3を解説します。汽力発電所の保護装置について誤っているものを選ぶ問題です。★この内容は令和2年度 A問題3・令和7年度下期 A問題3でも出題されており、電験の電力科目で最も再利用されている問題の一つです。
ねらいは毎回同じで「蒸気加減弁」と「安全弁」のすり替え。本問は組合せ形式ではなく誤り1つを直接選ぶ形式なので、蒸気加減弁の記述を見つけたら即答できます。
出題のポイント

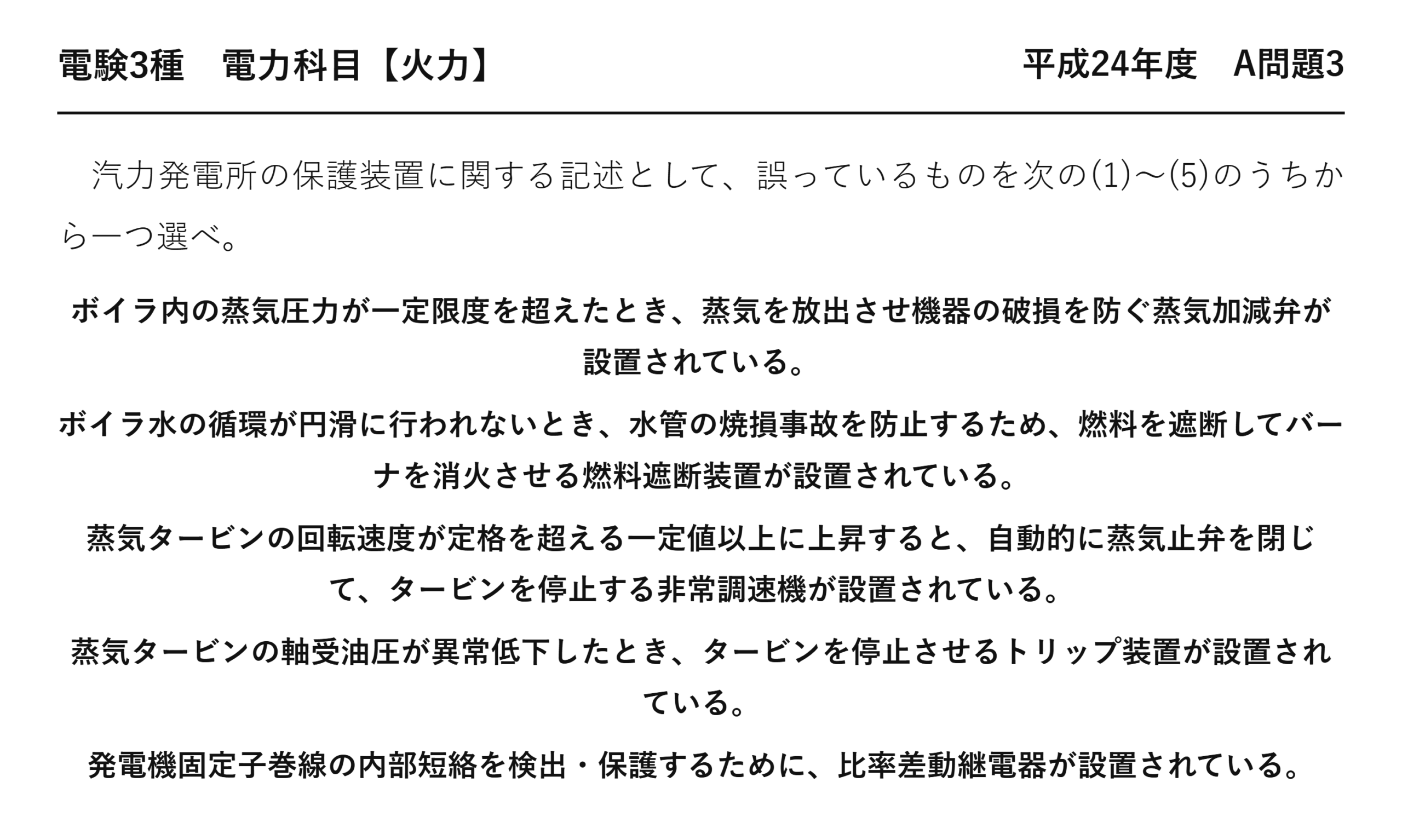

平成24年度 電力科目 A問題3：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
電験3種 電力科目 【火力】 平成24年度 A問題3
汽力発電所の保護装置に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。
ボイラ内の蒸気圧力が一定限度を超えたとき、蒸気を放出させ機器の破損を防ぐ蒸気加減弁が設置されている。
ボイラ水の循環が円滑に行われないとき、水管の焼損事故を防止するため、燃料を遮断してバーナを消火させる燃料遮断装置が設置されている。
蒸気タービンの回転速度が定格を超える一定値以上に上昇すると、自動的に蒸気止弁を閉じて、タービンを停止する非常調速機が設置されている。
蒸気タービンの軸受油圧が異常低下したとき、タービンを停止させるトリップ装置が設置されている。
発電機固定子巻線の内部短絡を検出・保護するために、比率差動継電器が設置されている。
ポイント解説：蒸気を放出するのは安全弁——3度出ても引っかけは同じ
(1)が誤り：ボイラ内の蒸気圧力が一定限度を超えたとき、蒸気を放出して機器の破損を防ぐのは安全弁である。蒸気加減弁は調速機の指令でタービンへ送る蒸気量を加減し出力を調整する弁で、保護のために圧力を逃がす装置ではない。この「加減弁⇔安全弁」のすり替えは、平成24年度・令和2年度・令和7年度下期と3度も使われている定番の引っかけである。
その他は正しい：(2)燃料遮断装置はボイラ水の循環不良時に燃料を遮断してバーナを消火し、水管の焼損を防ぐ。(3)非常調速機は回転速度が定格の約111%以上に上昇すると蒸気止弁を閉じてタービンを停止させる。(4)軸受油圧の異常低下時はトリップ装置がタービンを停止させる（焼付き防止）。(5)発電機固定子巻線の内部短絡は比率差動継電器で検出・保護する。よって答えは(1)。
問題の解説
STEP1 (1)を判定
蒸気を「放出」して圧力を逃がすのは安全弁。蒸気加減弁は出力調整用→(1)が誤り。
STEP2 他を確認
(2)燃料遮断装置、(3)非常調速機、(4)トリップ装置、(5)比率差動継電器——いずれも正しい定番記述。
STEP3 出題形式に注意
同内容が組合せ形式でも出る（令和2年度=(1)、令和7年度下期=(4)）。形式と番号は年度で変わるが、誤りの中身は毎回「蒸気加減弁」。
答え：(1)
💡 覚え方
汽力発電所の保護装置まとめ：**安全弁**＝蒸気圧力の超過時に蒸気を放出（ドラム・過熱器・再熱器に設置）／**蒸気加減弁**＝出力調整用（保護装置ではない）／**燃料遮断装置**＝循環不良時にバーナ消火／**非常調速機**＝速度が定格の約111%で蒸気止弁を閉鎖／**トリップ装置**＝軸受油圧低下で停止／**比率差動継電器**＝発電機内部短絡の検出。この問題はH24→R02→R07下と3度出題——中身を理解していれば形式が変わっても取れる。
⚠️ よくある間違い
「蒸気加減弁が圧力を逃がす」と書いてあったら誤り——放出は安全弁の仕事。非常調速機は速度「上昇」で作動（H30問3では「下降」に変えた引っかけも出た）。比率差動継電器は内部故障用。同内容の過去問の答え番号（R02=(1)・R07下=(4)）を流用しない——本問は誤り選択形式で(1)。
まとめ
| (1)蒸気加減弁 | 蒸気を放出するのは安全弁→誤り |
| (2)燃料遮断装置 | 循環不良時にバーナ消火→正しい |
| (3)非常調速機 | 定格超過の速度上昇で蒸気止弁を閉鎖→正しい |
| (4)トリップ装置 | 軸受油圧の異常低下で停止→正しい |
| (5)比率差動継電器 | 固定子巻線の内部短絡を検出→正しい。答えは(1) |
