【電験3種 電力】配電線の地絡保護と保護協調｜令和8年度上期 問7

配電線の保護は、事故を検出する役割と、事故の起きた回線だけを切り離す役割を分けて考えます。地絡と短絡では、見る量と継電器が異なります。

問題文と選択肢｜【電験3種】令和8年度上期 電力 問7

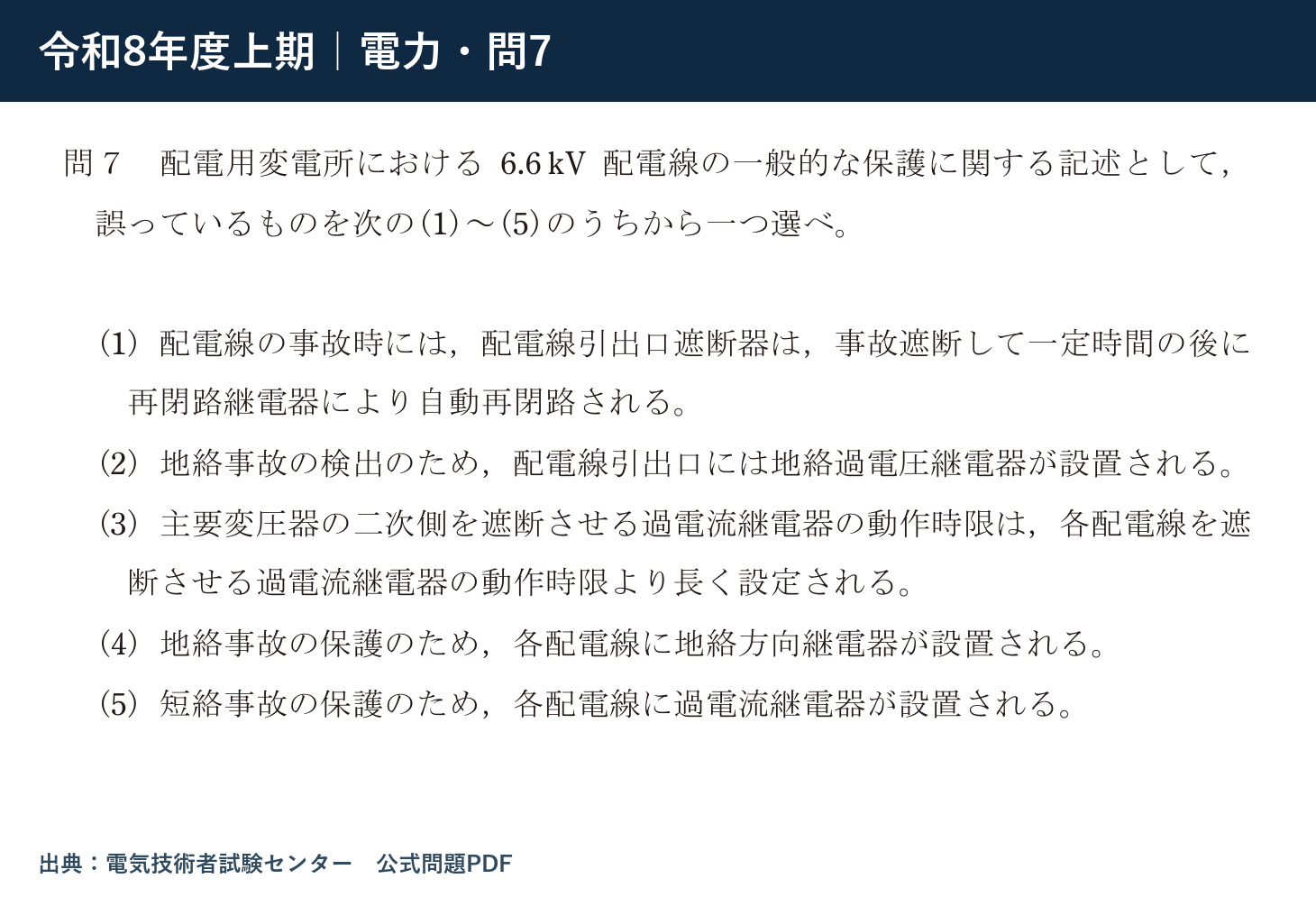

問題文

問７ 配電用変電所における6.6 kV 配電線の一般的な保護に関する記述として，誤っているものを次の(1)～(5)のうちから一つ選べ。

出典：電気技術者試験センター・公式問題PDF（該当問題を切り抜き）／公式解答PDF

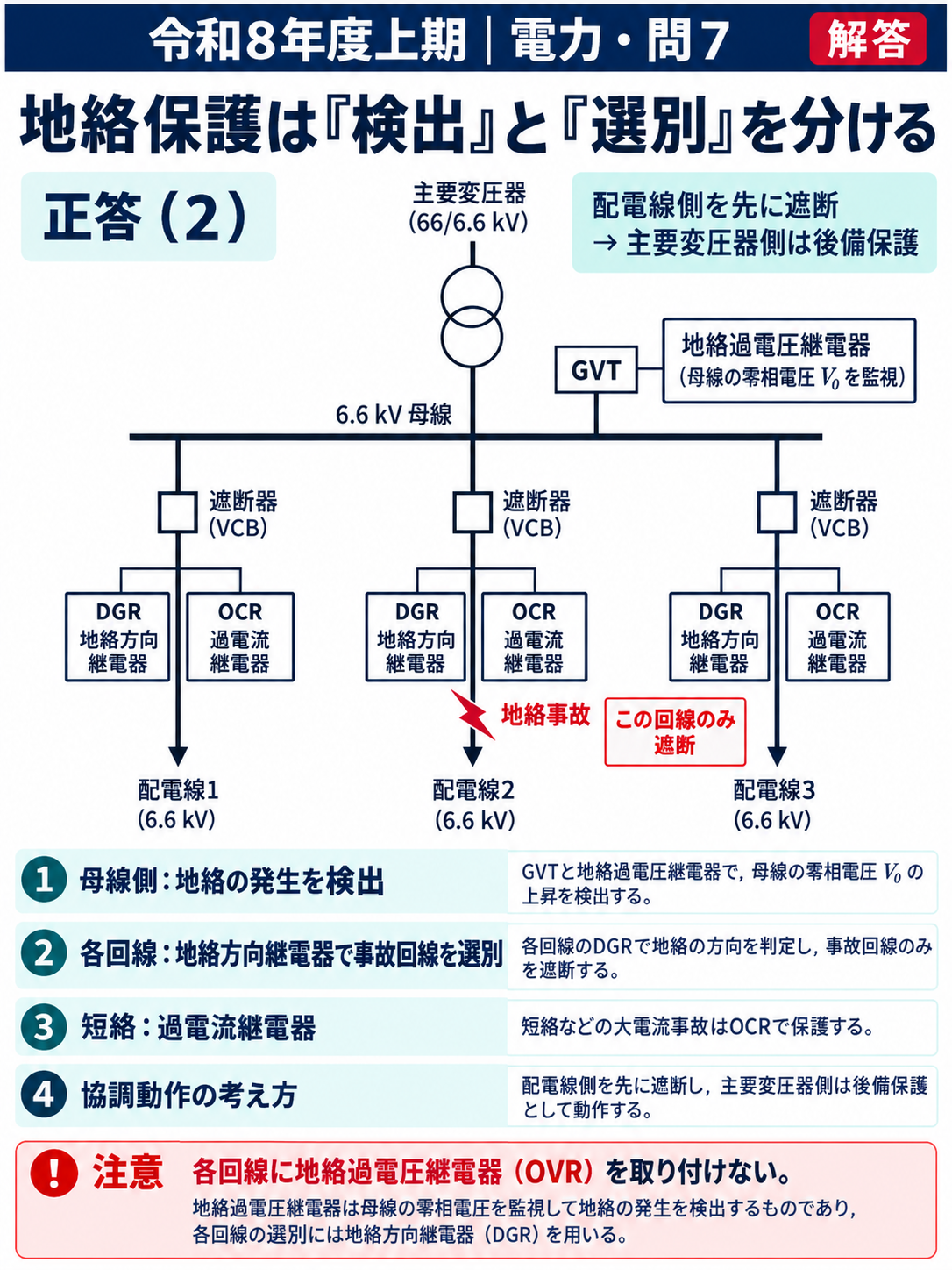

解答・解説

1. STEP1母線側で地絡の発生を検出するOVGR：零相電圧
2. STEP2地絡した配電線を判別するDGR：事故方向
3. STEP3短絡事故を検出するOCR：電流の増大
4. STEP4事故回線を先に遮断する時限差で健全回線を残す

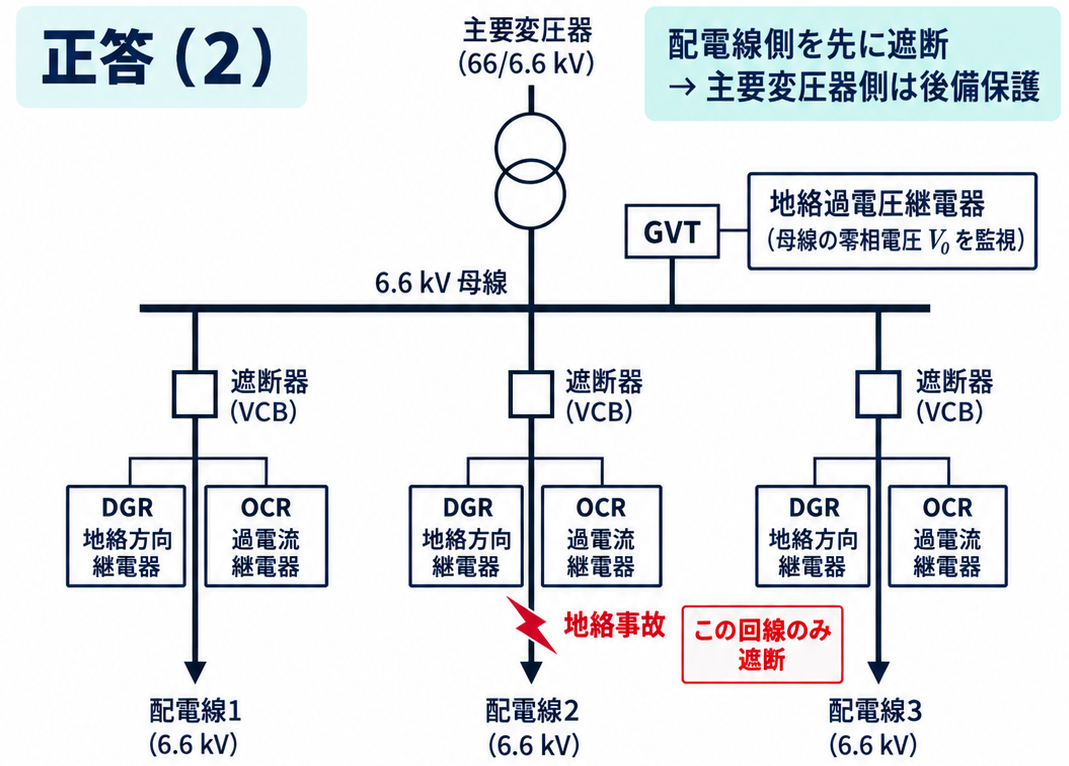

STEP1｜母線側で、地絡の発生を検出する

一般的な6.6 kV配電系統では、母線側の接地形計器用変圧器（GVT）から零相電圧を取り出し、地絡過電圧継電器（OVGR）で地絡の発生を検出します。選択肢（2）の「各配電線の引出口に設置」という説明が誤りです。

STEP2｜地絡方向継電器で、事故回線を判別する

地絡の発生を検出しただけでは、どの配電線が事故を起こしたかまでは決まりません。各配電線の地絡方向継電器（DGR）が、零相電圧と零相電流の関係から事故方向を判断し、事故回線を選びます。

STEP3｜短絡事故は、過電流継電器で検出する

短絡では線同士がつながり、大きな電流が流れます。各配電線の過電流継電器（OCR）が電流の増大を検出し、その回線の遮断器を動作させます。地絡では「発生と方向」、短絡では「過電流」を見ると整理できます。

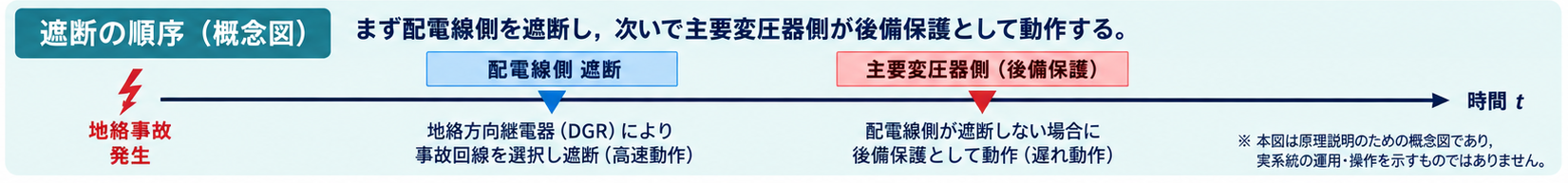

STEP4｜事故回線を先に切り、健全な回線を残す

配電線のOCRを先に動作させ、主要変圧器二次側のOCRは長い動作時限に設定します。配電線側で遮断できれば健全回線への供給が続き、遮断できなかったときは変圧器側が後備保護として働きます。

事故遮断後の自動再閉路は、一時的な事故からの復旧を狙います。事故が残っていれば再び遮断するため、永久事故でも供給を続ける機能ではありません。

最後に、3つだけ確認
